1. 概要
このコンポーネントは、Civil NX/GEN NXの「テンドンのプレストレス損失（概算）（PCI Bridge Design Manual 2004）」機能を操作します。テンドンの損失を、施工段階解析によって時間依存特性を詳細に考慮することなく概算します。この概算法は、一般に予備設計に使用されます。プログラムでは、テンドンの損失を瞬間損失と時間依存損失に分けて概算します。瞬間損失には、摩擦、定着部のすべり、および弾性短縮による損失が含まれます。時間依存損失には、クリープ、収縮、およびリラクセーションによる損失が含まれます。一括推定法（Lump Sum Estimate Method）の場合、クリープ、収縮、およびリラクセーションによる損失は1つの値にまとめられ、「クリープ／収縮損失（creep/shrinkage loss）」欄に表示されます。
「Approximate Tendon Losses (PCI Bridge Design Manual 04)」機能は、Civil NX/GEN NXのメインメニューから選択できます。
[Load] Tab > [Prestress] Tab > [Prestress Loads] Group > [Approximate Tendon Losses] Menu
2. Grasshopper パス
[Midas] > [Prestress] > [Approximate Tendon Losses]
Estimation Method 1 : Rational Approximate Method

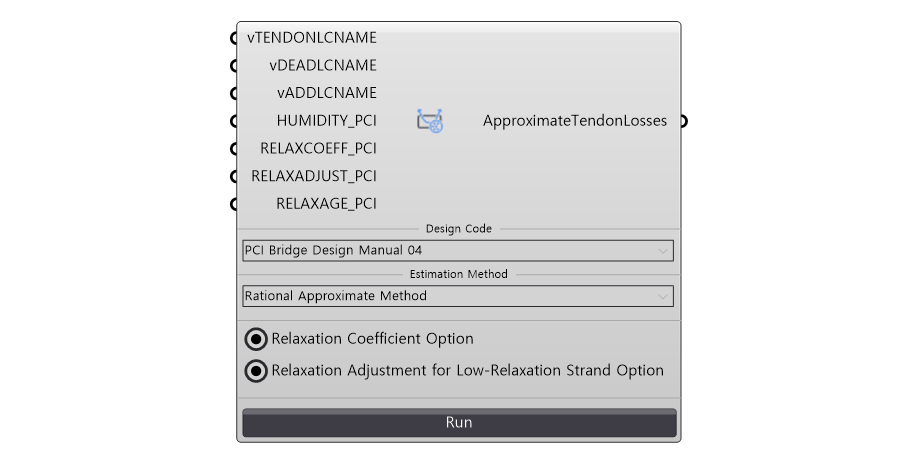

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 |
vTENDON LCNAME |
Tendon Load Case Name | String | - | - |
| 2 |
vDEAD LCNAME |
Dead Load Case(Self Weight) Name | String | - | - |
| 3 |
vADD LCNAME |
Additionnal Dead Load Case(Superimposed Load) Name | String | - | - |
| 4 |
HUMIDITY _PCI |
Ambient Relative Humidity | Real | - | - |
| 5 |
RELAXCOEFF _PCI * |
Relaxation Coefficient | Real | - | - |
| 6 |
RELAXADJUST _PCI ** |
Relaxation Adjustment for Low-Relaxation Strand | Real | - | - |
| 7 |
RELAXAGE _PCI |
Age of Relaxation Calculation | Real | - | - |
| 8 | Relaxation Coefficient Option | Select | Active | - | |
| 9 | Relaxation Adjustment for Low Relaxation Strand Option | Select | Active | - | |
Activation Condition
* Only for if Relaxation Coefficient Option is Active
** Only for if Relaxation Adjustment for Low Relaxation Strand Option is Active
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | AETL | Create Approximate Tendon Losses(PCI Bridge Design Manual 04) - Rational Approximate Method | Json | PUT/DELETE | - |
Estimation Method 2 : Lump Sum Estimate Method

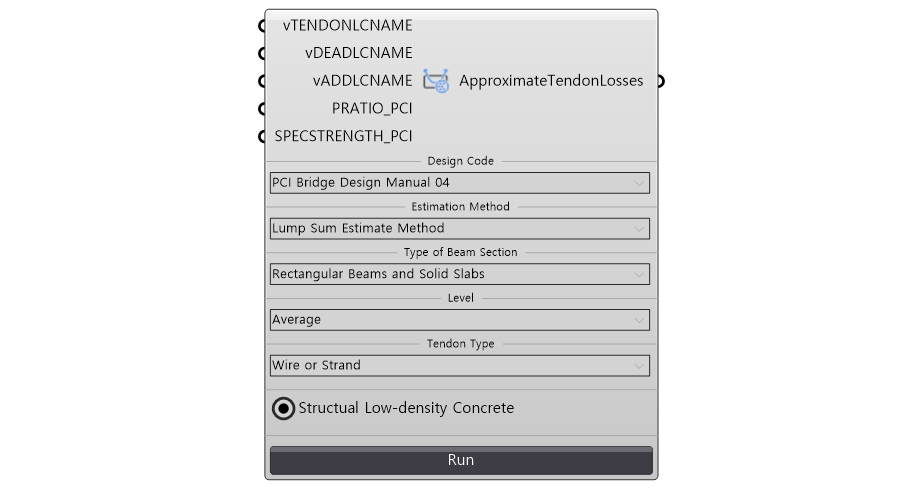

3. コンポーネント画像
4. 入力／出力値
- 入力データ
| Index | Name | Description | Type | Default |
Previous |
|---|---|---|---|---|---|
| 1 |
vTENDON LCNAME |
Tendon Load Case Name | String | - | - |
| 2 |
vDEAD LCNAME |
Dead Load Case(Self Weight) Name | String | - | - |
| 3 |
vADD LCNAME |
Additionnal Dead Load Case(Superimposed Load) Name | String | - | - |
| 2 |
PRATIO _AST |
Partial Prestress Ratio | Real | - | - |
| 3 |
SPECSTRENGTH _AST |
Specified Compressive Strength of Concrete(f'c) | Real | - | - |
| 5 | Tendon Type | Select | Wire or Strand | - | |
| 5 | Type of Beam Section | Select | Rectangular Beams and Solid Slabs | - | |
| 6 |
Level |
Select | Average | - | |
| 7 | Structural Low-density Concrete | Select | Active | - | |
- 出力データ
| Index | Command | Description | Type | Method |
Next |
|---|---|---|---|---|---|
| 1 | AETL | Create Approximate Tendon Losses(PCI Bridge Design Manual 04) - Lump Sum Estimate Method | Json | PUT/DELETE | - |
5. APIマニュアル参照リンク
Approximate Tendon Losses
