1. 更新項目
1) Civil NX/GEN NX接続情報の追加
2) Plate圧力荷重が入力されない不具合
3) Get Nodeコンポーネントで未定義情報が発生する不具合
4) Get Propertyコンポーネント情報を維持するよう変更
5) Static Load CaseコンポーネントのIDおよびNo.を未設定に変更
2. 説明
1) Civil NX/GEN NX接続情報の追加

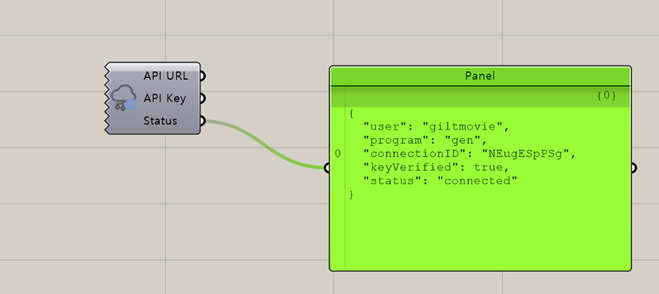

Settingコンポーネントに、Civil NX/GEN NXおよびAPIの接続状態を確認できる機能を追加しました。

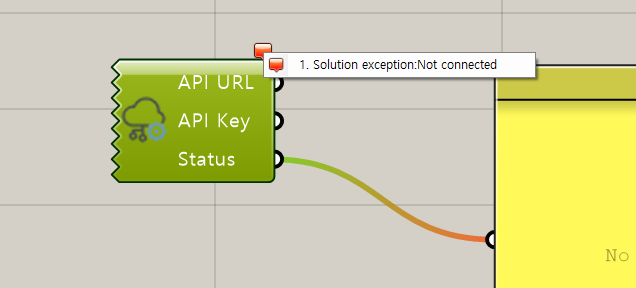

本機能は5分ごとに製品との接続状態を確認し、製品との接続が切断されている場合やAPI Keyが一致しない場合にエラー情報を表示します。

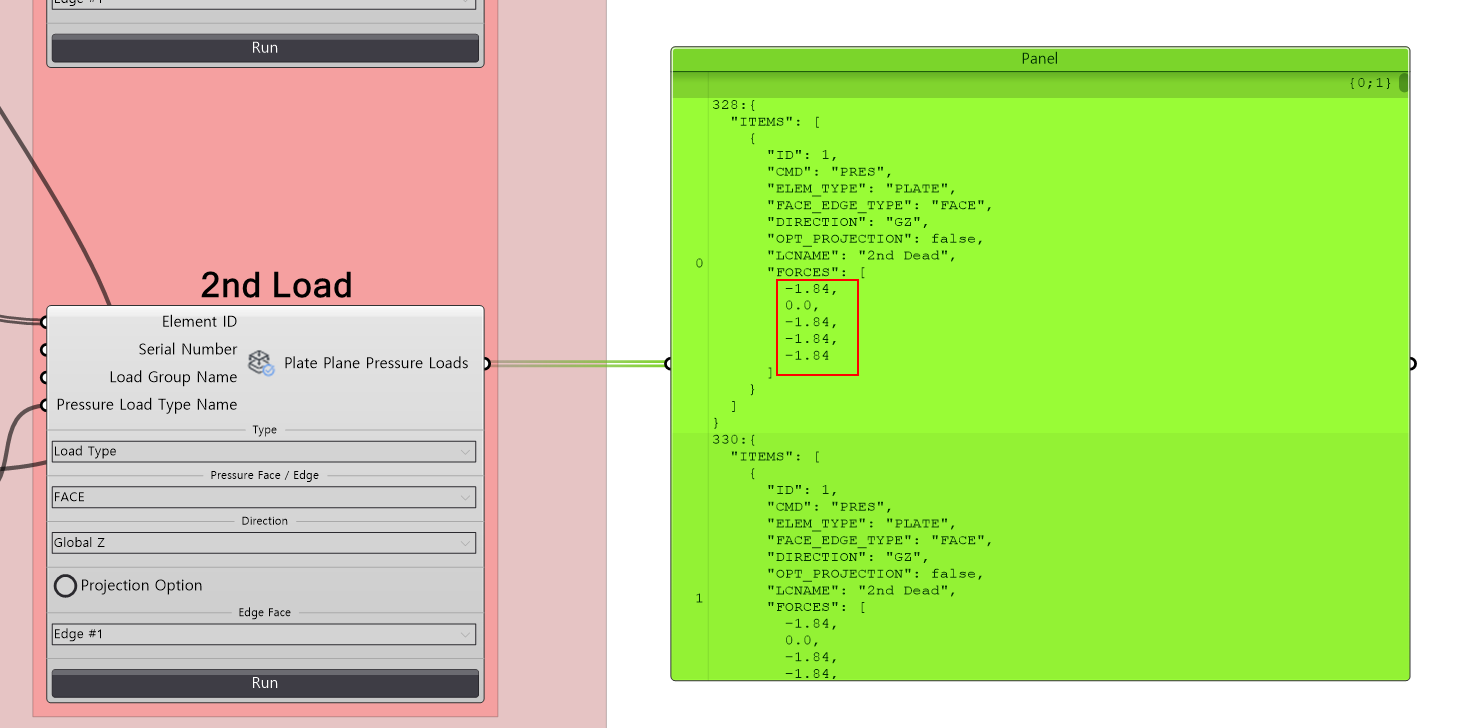

2) Plate Pressure Loadコンポーネントの不具合修正
[問題]

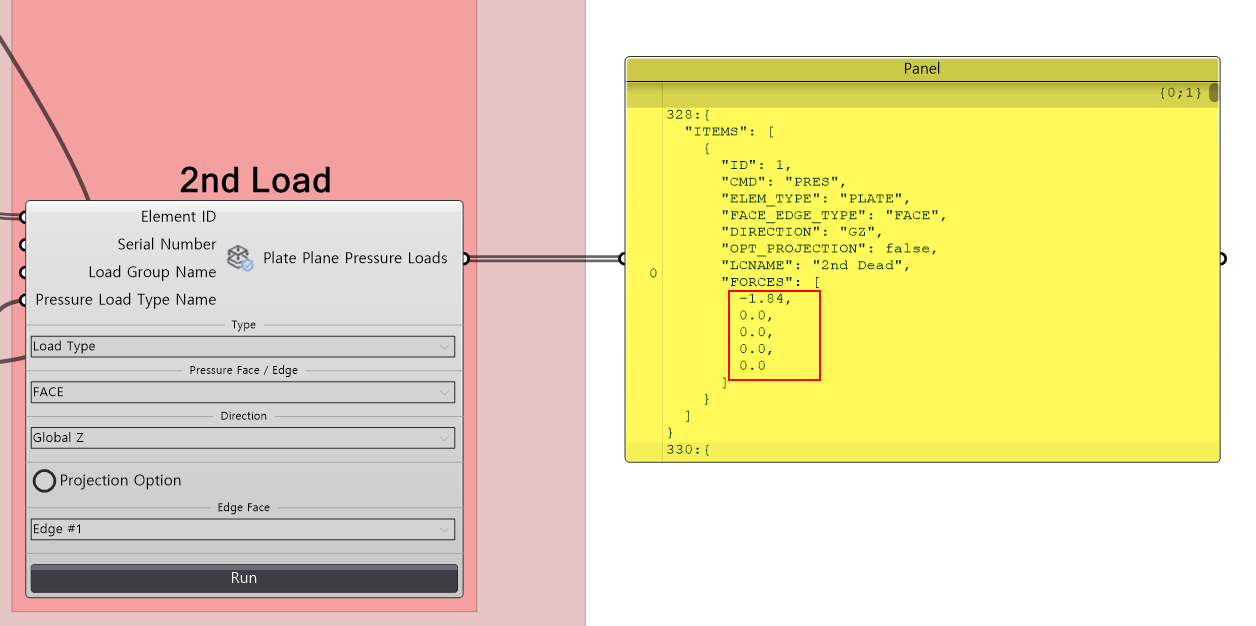

Plate Pressure LoadコンポーネントのTypeがLoad Typeの場合、荷重が入力されない問題が発生しました。
[変更内容]
Load Dataが正常に入力されるよう修正しました。
Plate Pressure LoadコンポーネントのTypeがLoad Typeの場合、荷重が入力されない問題が発生しました。
[変更内容]
Load Dataが正常に入力されるよう修正しました。

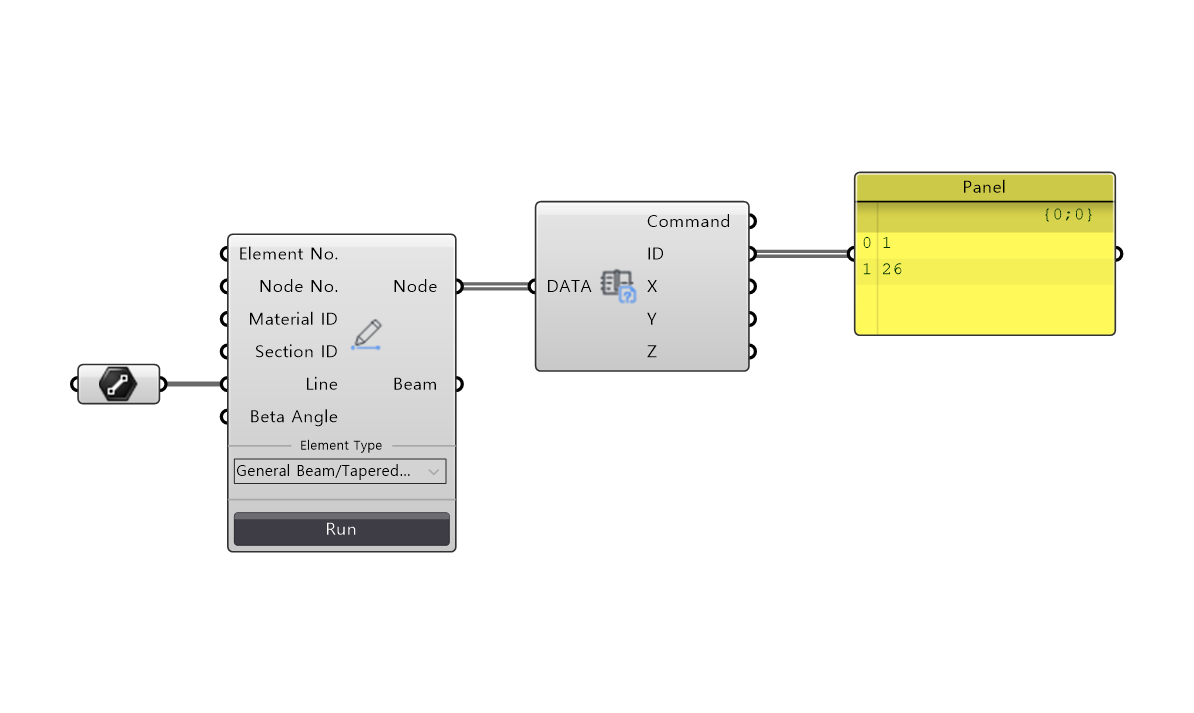

3) Get Nodeコンポーネントで未定義情報が発生する不具合
[問題]

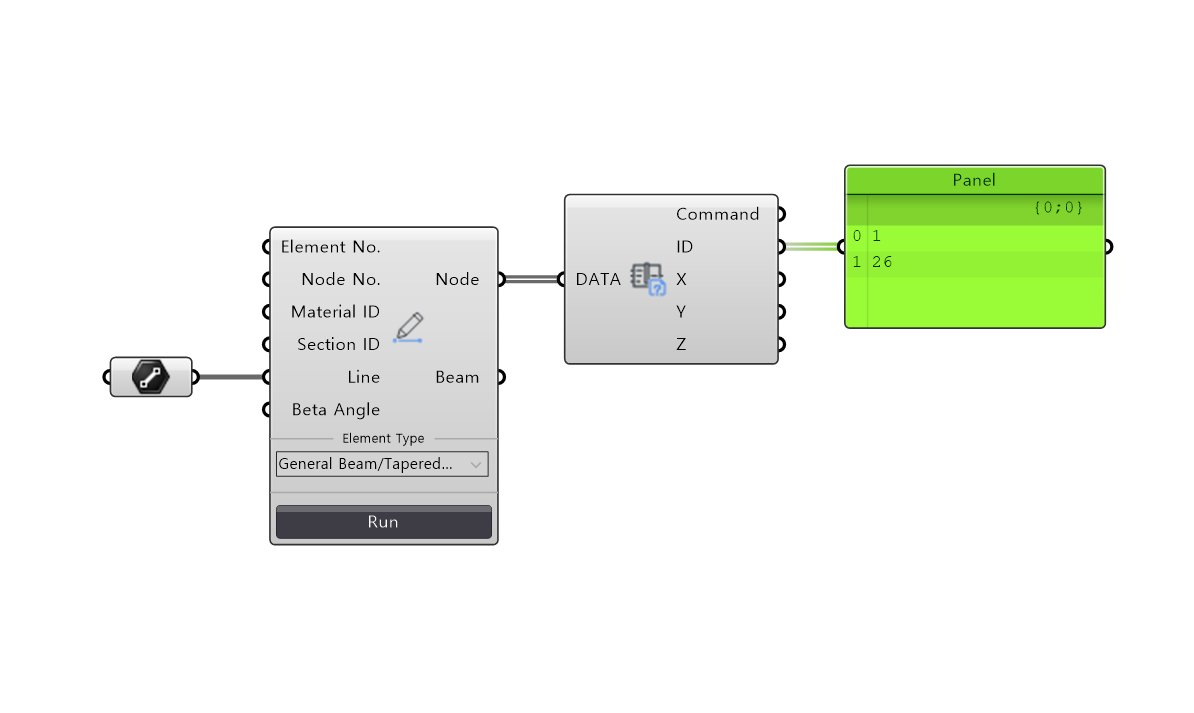

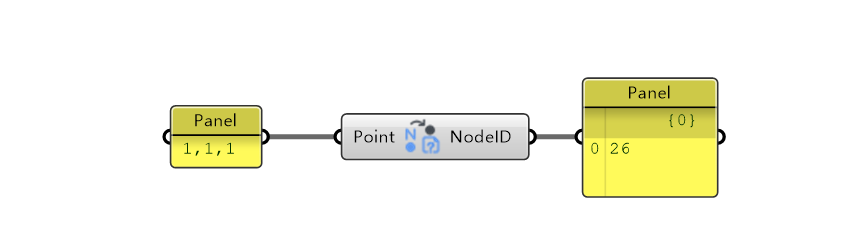

Civil NX/GEN NX上でNodeが作成されていない場合、Get Nodeコンポーネントが一時的なNode情報を生成していました。
その結果、モデリング情報と一致しないNode ID情報が表示される問題が発生しました。
Civil NX/GEN NX上でNodeが作成されていない場合、Get Nodeコンポーネントが一時的なNode情報を生成していました。
その結果、モデリング情報と一致しないNode ID情報が表示される問題が発生しました。
[変更内容]

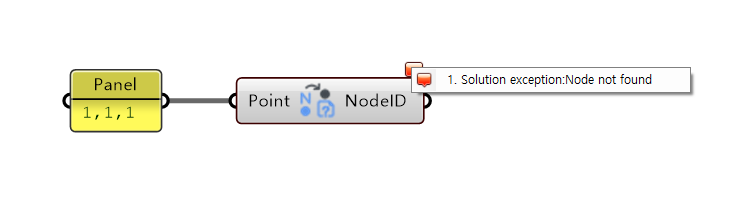

Civil NX/GEN NXにNode情報が存在しない場合、Node情報が存在しないことを表示するよう変更しました。

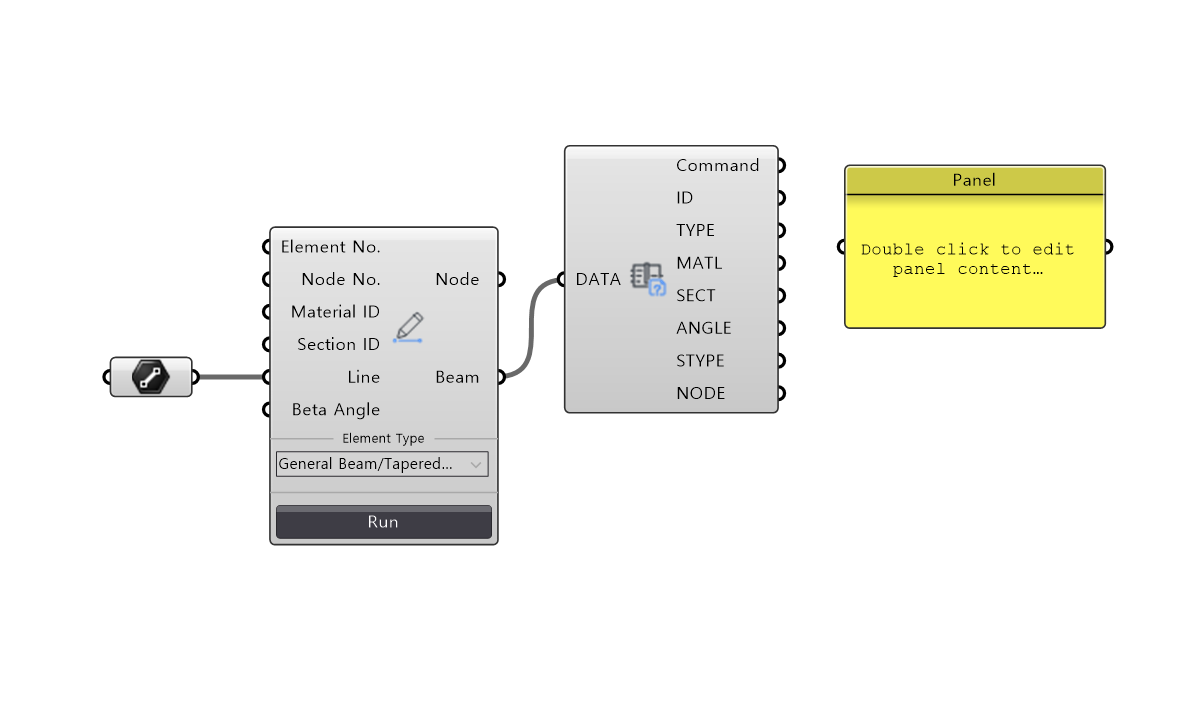

4) Get Propertyコンポーネント情報を維持するよう変更
[問題]
Get Propertyに新しいパラメータを接続すると、既に接続されているデータの接続が解除される問題が発生しました。
Get Propertyに新しいパラメータを接続すると、既に接続されているデータの接続が解除される問題が発生しました。
[変更内容]

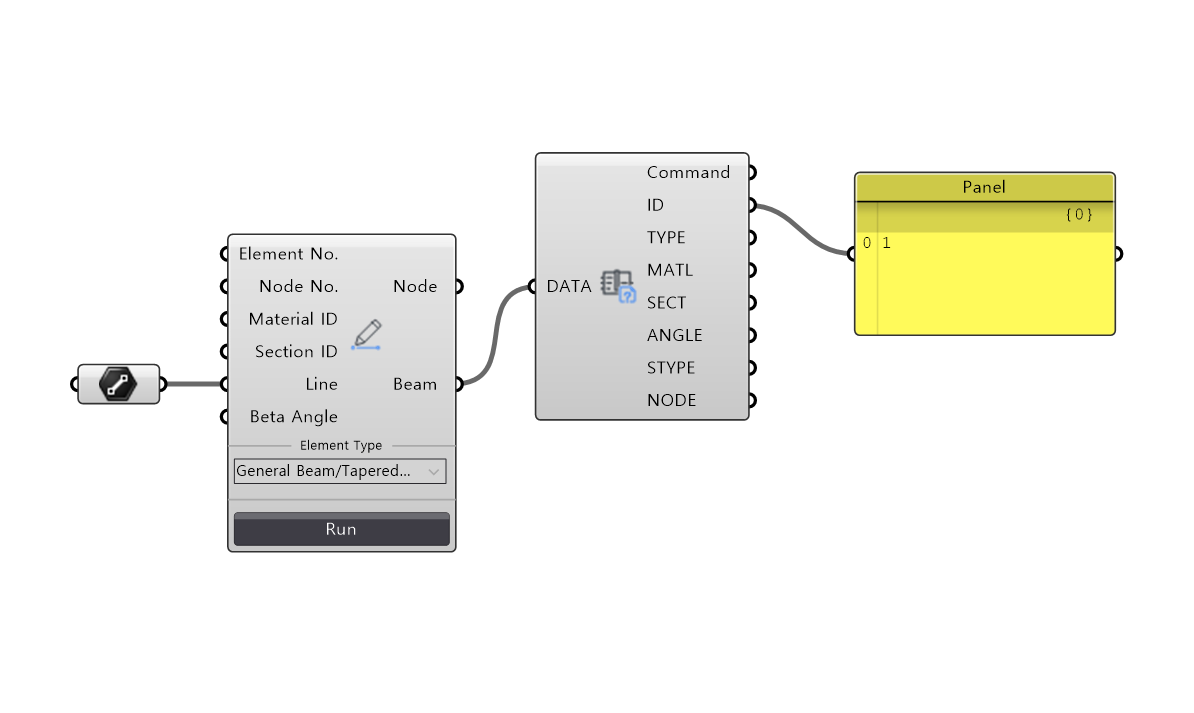

Get Propertyに新しいパラメータを接続した場合でも、後続に接続されている情報が維持されるよう修正しました。

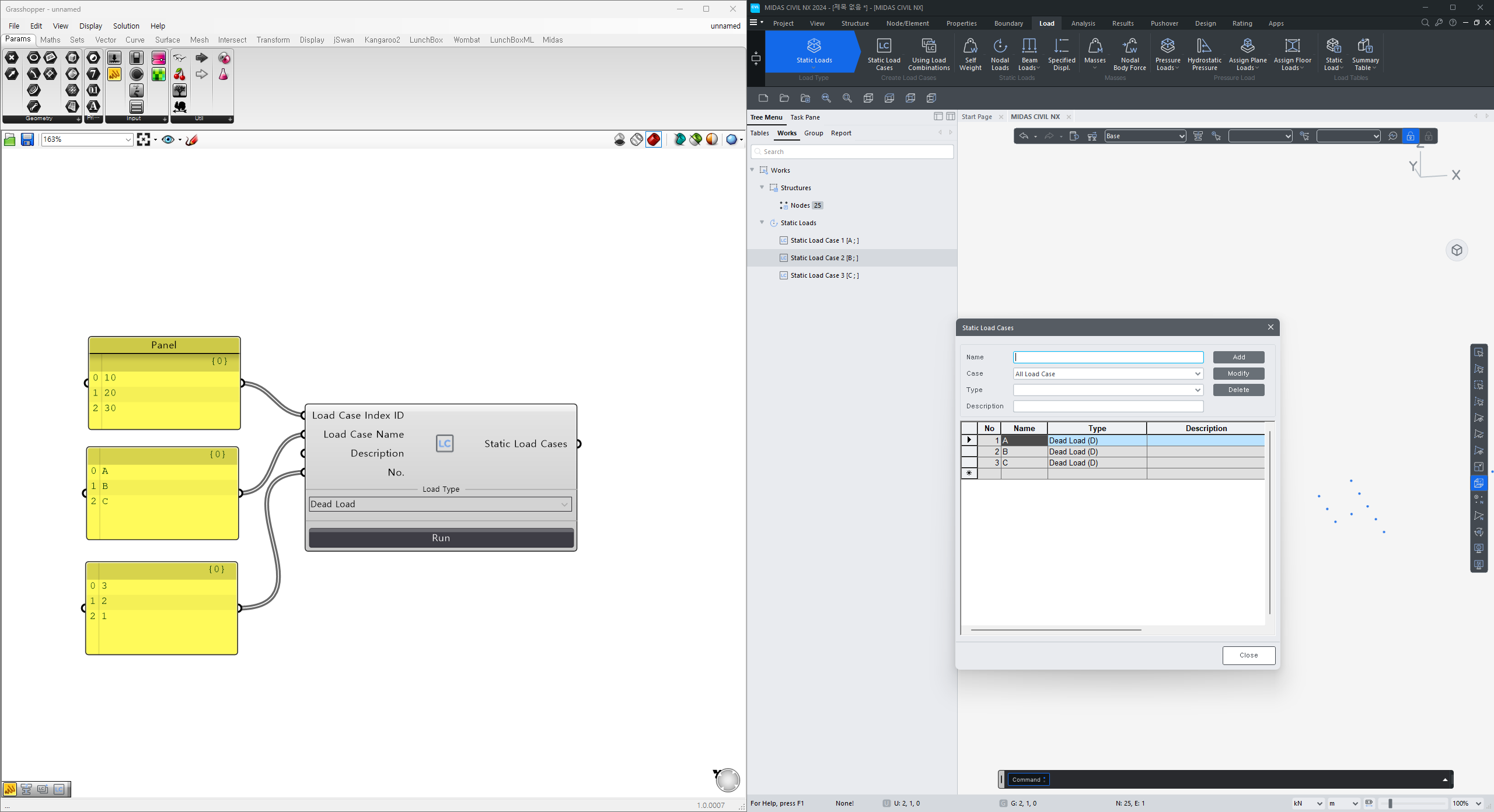

5) Static Load CaseコンポーネントのIDおよびNo.を未設定に変更
[問題]
Load Case作成時に、IDおよびIndex No.に入力した値が反映されず、Load Caseが作成されない問題が発生しました。
Load Case作成時に、IDおよびIndex No.に入力した値が反映されず、Load Caseが作成されない問題が発生しました。
そのため、入力情報と生成された情報が一致せず、接続された荷重が入力されない問題が発生しました。
[変更内容]

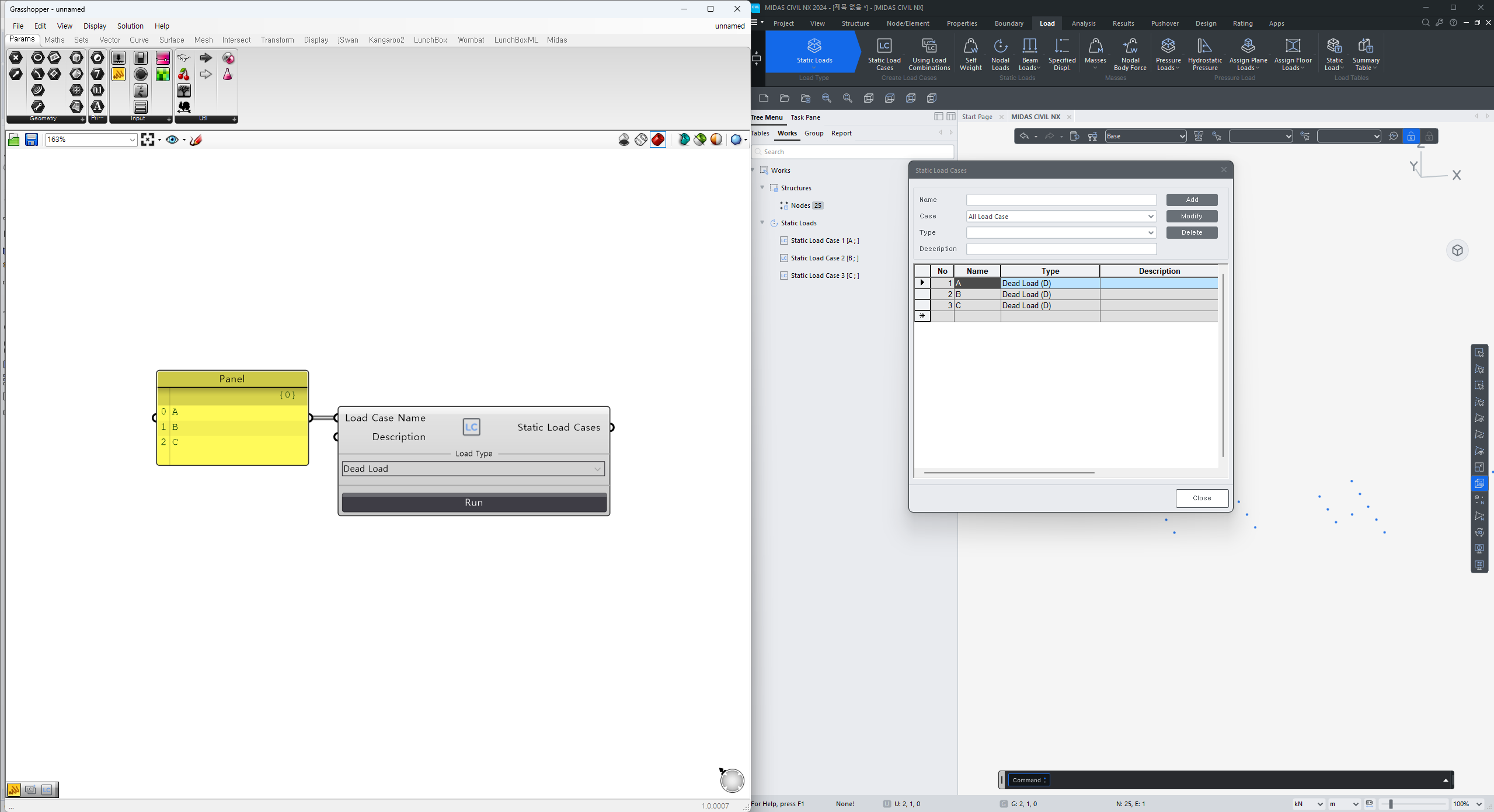

Static Load Caseについて、APIによるランダムな変更を防止するため、ユーザーが作成した順序を維持するよう変更しました。
そのため、コンポーネントからNo.を入力できないよう変更しました。
また、IDについてはCivil NX/GEN NX側で内部的にIDを再配置する必要があります。
そのため、ユーザーが任意のIDを入力した場合でも、Civil NX/GEN NXによって内部的に変更されるため、Civil NX/GEN NXで自動生成されるIDをコンポーネントから指定できないよう変更しました。
そのため、新しいバージョンへ更新すると、既存のStatic Load Caseコンポーネントの入力データ数が変更されます。
新バージョンのStatic Load Caseコンポーネントへ置き換える必要があります。
