概要
本プラグインは、「道路・鉄道構造物設計マニュアル 2013年版（SDM 2013）」の3.5節に記載されている温度効果に基づいて、橋梁構造物にかかる熱作用を計算します。本プラグインは、上部構造物内の均一な温度変化と温度勾配の両方を考慮して、結果として生じる熱力を決定します。
バージョン
- v1.0.0 : プラグインリリース
適用規準
- SDM 2013
特徴
温度変化による橋梁構造への影響を迅速かつ正確に分析します。
- 均一な温度変化と温度差の両方を考慮し、SDM 2013 に基づいて温度作用を正確にモデル化します。
- 効果的な設計のために、温度作用を構造解析に素早く統合することをサポートします。
- 温度勾配や均一な温度変化など、橋梁構造に対する熱の影響を視覚化します。
- 全ての熱寄与が最終設計で正確に表現されることを保証します。
使用方法

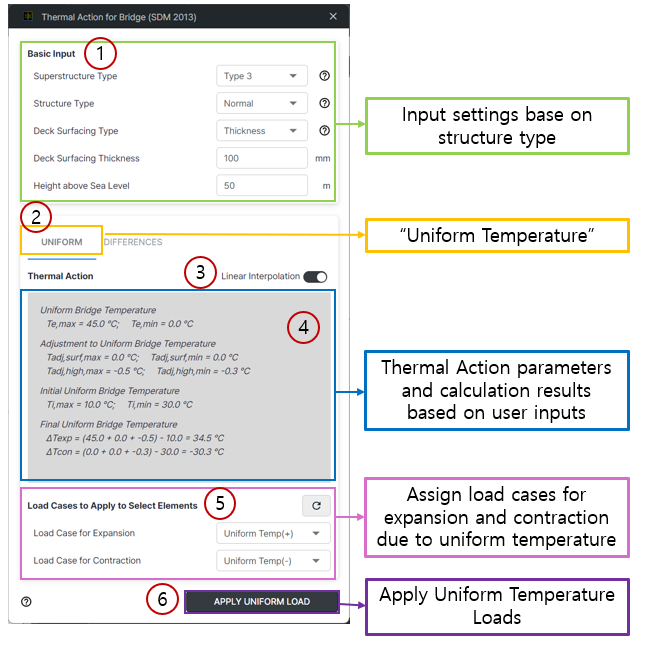

[均一な温度]
1. 構造タイプに基づいた入力パラメータ：プラグインを起動すると、ユーザーは構造に関連するパラメータを入力して正確な温度作用を計算することができます。
- 上部構造タイプ：SDM2013による分類については図3.2を参照
- 構造タイプ：通常構造または軽微な構造、第3.5.2項（3）を参照
- デッキ表面タイプ：SDM2013 による分類については表 3.18 を参照してください。「厚さ」を選択すると、デッキ表面の厚さを定義できます。
- 海水面高：SDM2013の第3.5.2項（5）を参照
2. 均一な温度を割り当てるには、UNIFORMタブを選択します。
3. 温度調整は、次の 2つの計算方法で異なります。：
-
- Ceiling Method：計算に大きな影響を与える負の調整値を使用します。
- Linear Interpolation：中間調整の適用方法を決定し、Ceiling Methodと比較して最終結果が異なります。
4. ユーザー入力に基づく熱作用パラメータと計算結果。均一な橋梁温度や調整値など、計算された温度作用パラメータを表示します。これらの値は参考値としてのみ提供されます。
5. 均一な温度による膨張と収縮の荷重ケースの割り当て。ターゲット要素を選択し、熱膨張と収縮の特定の荷重ケースの割り当てを許可します。
6. 均一な温度荷重を適用します。選択した要素に均一な温度効果を与えるための荷重処理を実行します。

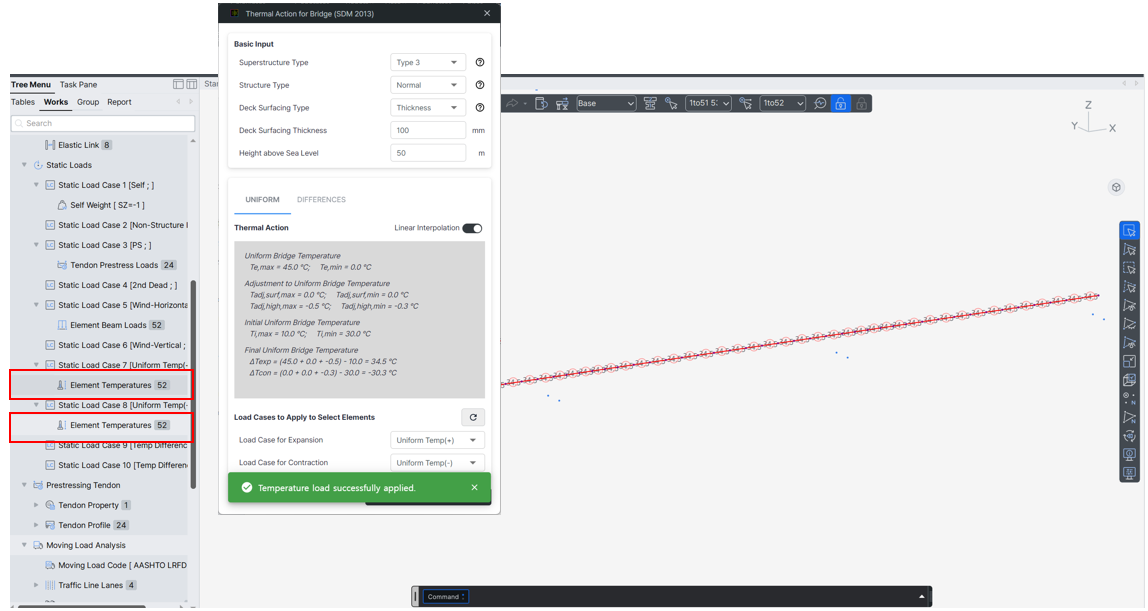

[均一な温度荷重の例]

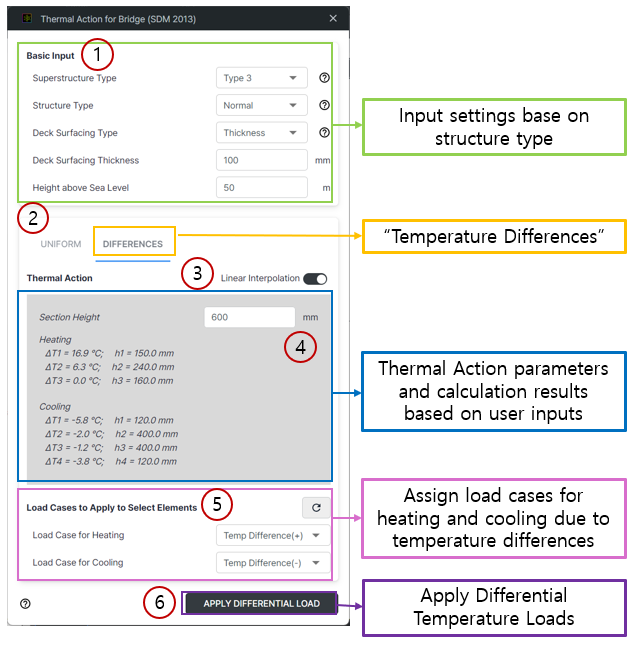

[温度差]
1. 構造タイプに基づく入力パラメータ：構造タイプに関連するパラメータの入力方法の詳細については、「均一な温度」を参照してください。
2. 温度差を割り当てるには、[differences] タブを選択します。
3. 温度調整は 2つの計算方法によって異なります。「均一な温度」も参照してください。
4. ユーザー入力に基づく熱作用パラメータと計算結果。橋梁の構成要素間の温度差や調整値など、計算された温度作用パラメータを表示します。これらの値は参考値としてのみ提供されます。
5. 温度差による加熱および冷却の荷重ケース割り当て：
計算された温度差に基づいて、対象要素を選択し、加熱および冷却効果に対する特定の荷重ケースを割り当てます。
6. 温度差荷重の適用：構造解析のために計算された温度差効果を適用し、選択した要素の温度差に対する荷重プロセスを実行します。

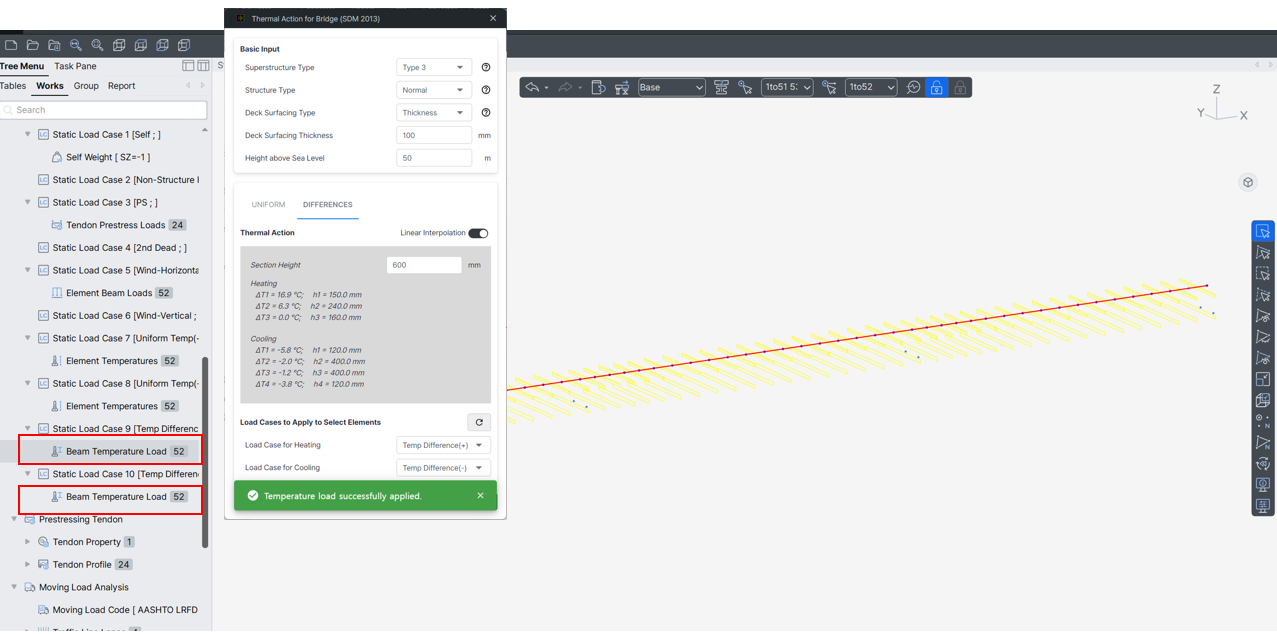

[温度差荷重の例]
注記
プラグインの制限と考慮事項
荷重を適用する際の制限と考慮事項を次に示します。
一般的な制限事項
1) 同一荷重ケース: 均一性を保つには、各荷重ケースが同一である必要があります。
2) 適用する前に荷重ケースメニューで荷重ケースを事前に定義する必要があります。
3) 荷重は、MIDAS CIVIL NX で指定された初期温度に対する相対温度値として適用されます。
均一な橋梁温度
1) 要素タイプ：全ての要素タイプに適用できます。
2) 選択した荷重ケースでは、要素温度荷重 (MIDAS CIVIL NX から) を割り当ててはなりません。
温度差
1) 要素タイプ：梁要素にのみ適用されます。
2) 断面の種類と形状：指定されたタイプと形状の断面にのみ適用されます。
Type 1 (ユーザー定義): H, B
Type 2 (合成): B, I, Tub, GB, GI, GT
Type 3 (PC): 1CELL, 2CELL, 3CELL, NCEL, NCE2, PSCM, PSCI, PSCH, PSCT, PSCB, VALUE
3) 断面/スラブの高さの値は計算例に使用されます。荷重は、選択された特定の要素断面に基づいて再計算されて適用されます。
4) 上部構造の種類別の最小断面高：
適用可能な最小断面高は、上部構造の種類によって異なります。
Type 1: 600 mm
Type 2: Slab height + 400 mm
Type 3: ≥ 135 mm
まとめ
本プラグインを使用すると、橋梁構造に作用する温度作用を効率的に解析し、十分な情報に基づいた設計プロセスのために SDM 2013 に基づく正確なデータを提供することができます。
