概要
本プラグインは、AASHTO-LRFD に基づいて、PC、コンクリートおよび鋼合成断面の温度勾配を考慮して自己平衡応力を計算します。
-
橋梁の断面に温度勾配を適用する場合、熱の影響によって生じる応力を手動で計算して入力する必要がなくなります。
-
プラグインでは温度勾配応力を自動的に計算して適用し、自己平衡応力を応力概要テーブルに提供します。
-
これは非対称断面や合成断面を含む複雑な橋梁をモデル化するのに役立ち、温度による応力解析および設計過程を合理化します。
バージョン
- v1.0.0 : リリース
適用規準
- AASHTO-LRFD
特徴
PC、コンクリートおよび鋼合成断面における温度勾配の影響を解析するには、従来、自己平衡応力を求めるための手作業による計算が必要でしたが、これには時間がかかり、エラーが発生しやすいという問題がありました。本プラグインではその作業過程を自動化し、自己平衡応力を計算して応力サマリーテーブルに表示します。これにより、作業が簡素化され、時間を節約できるだけでなく、繰り返しの手作業による入力や個別の計算を行う必要がなくなり、作業効率が向上します。
使用方法

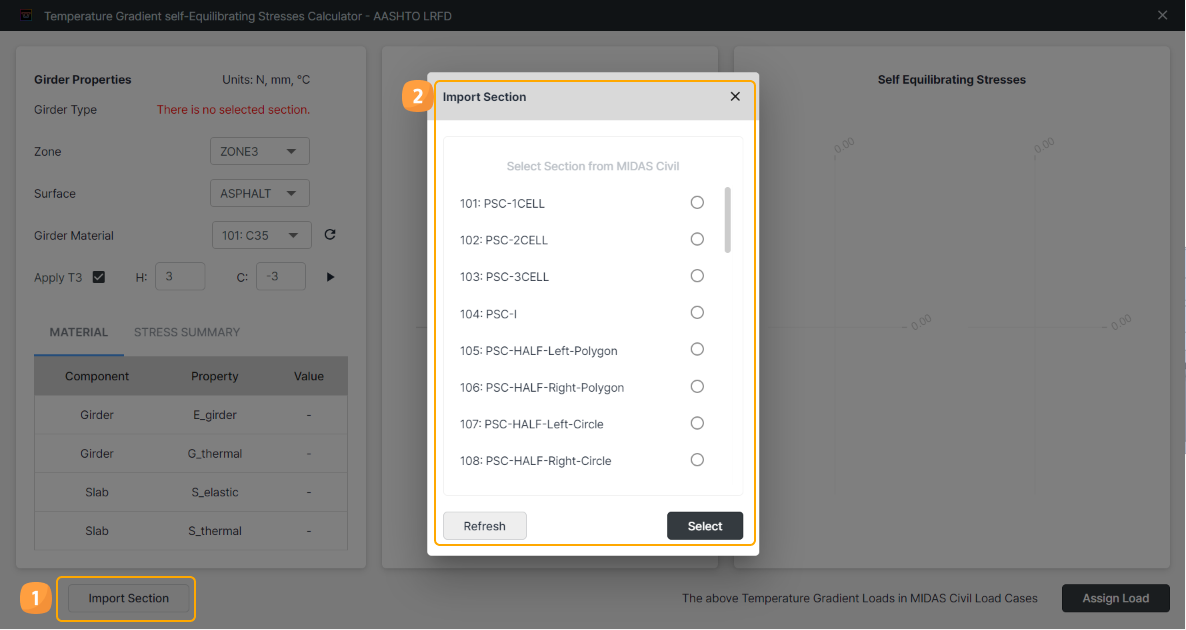

- 「Import Section」(1)をクリックし、温度勾配を適用する断面(2)を選択します。選択した断面はCivilファイルから読み込まれます。

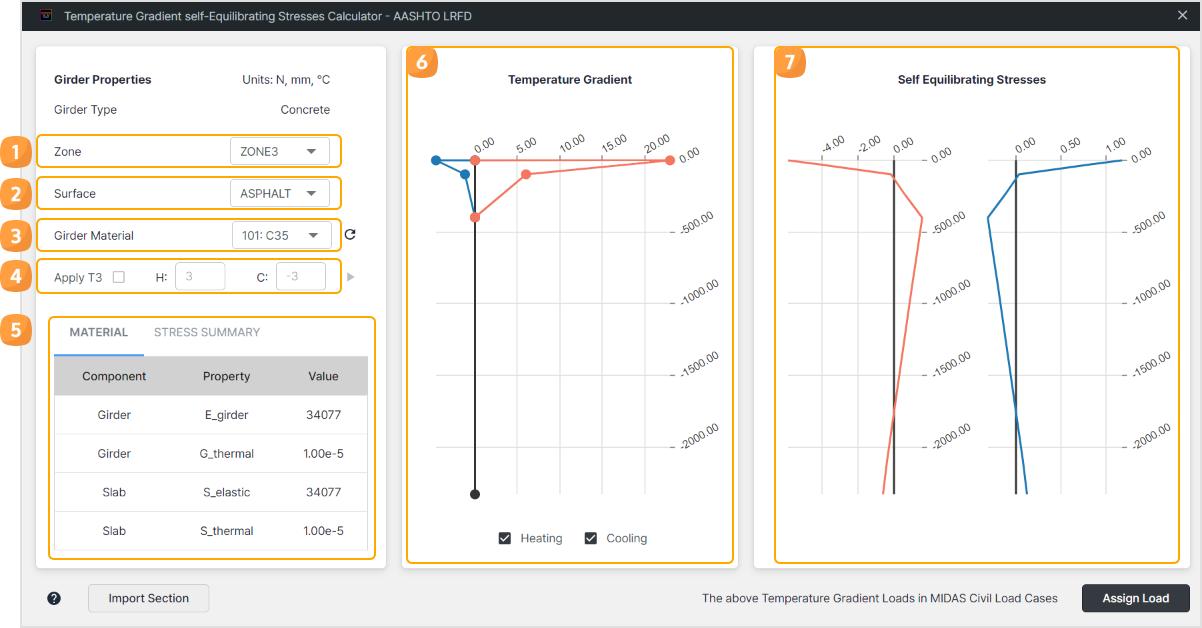

- 断面を選択した後、ユーザーはCIVIL NX ファイルからTemperature zone❶, girder surface❷, girder materials❸のオプションを選択し、断面の下部に表示されるT3オプション❹を適用することを選択できます。

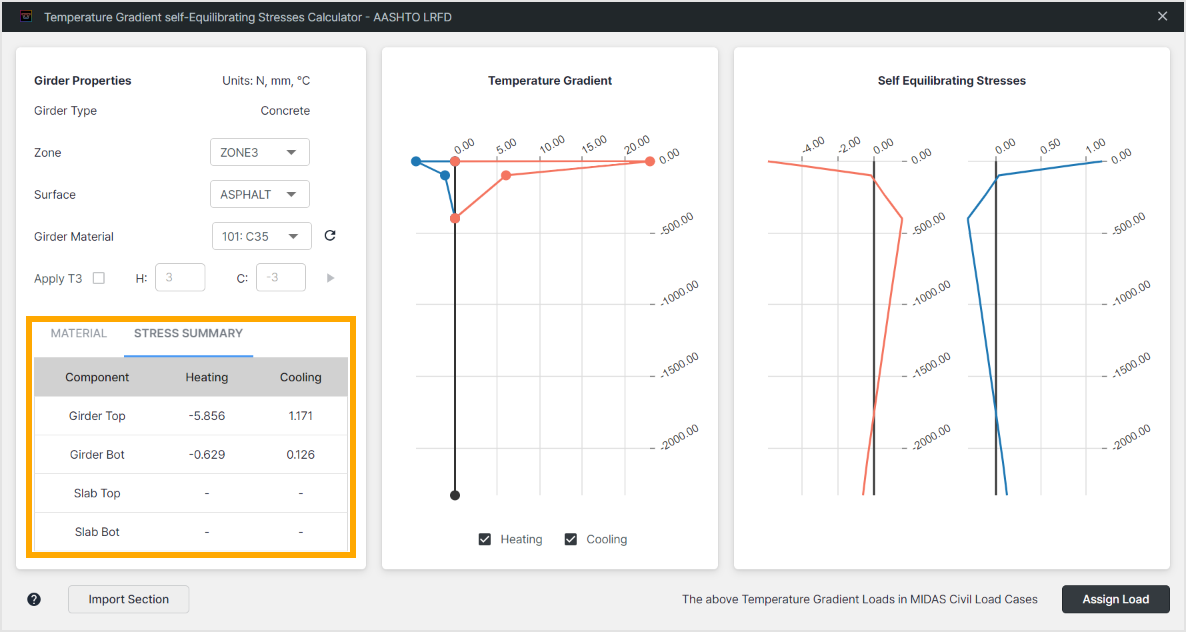

- 選択された材料とオプションに基づいて計算された値が表➎に表示されます。ここで自己平衡応力も確認できます。オプションに応じて、温度勾配❻と自己平衡応力❼がリアルタイムで変化します。

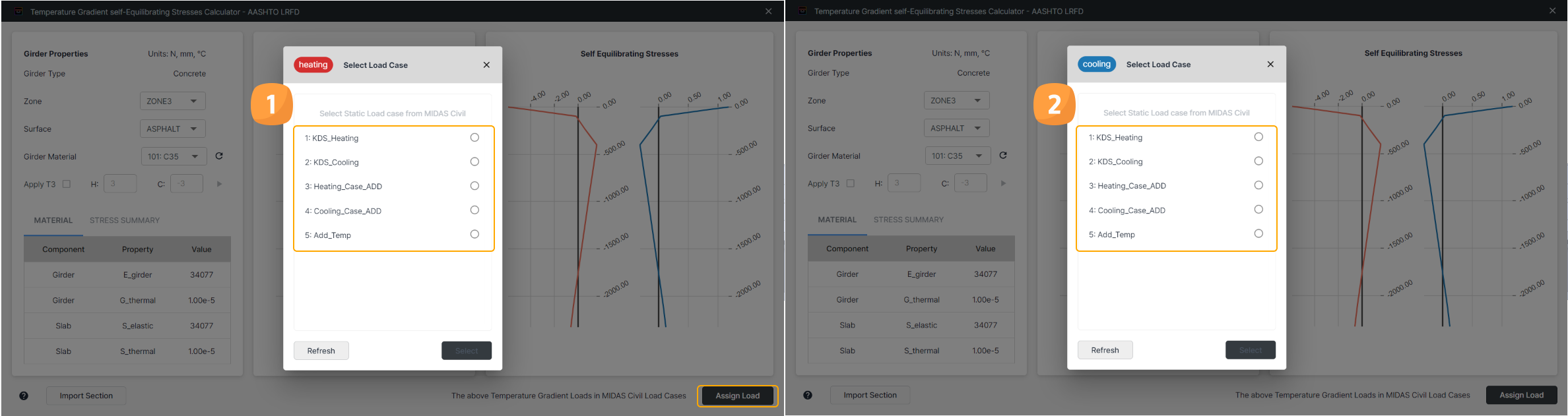

- 次に、要素に温度荷重を加えます。heating load❶とcooling load❷を追加します。荷重ケースを1つ選択した場合は、1つだけ選択します。

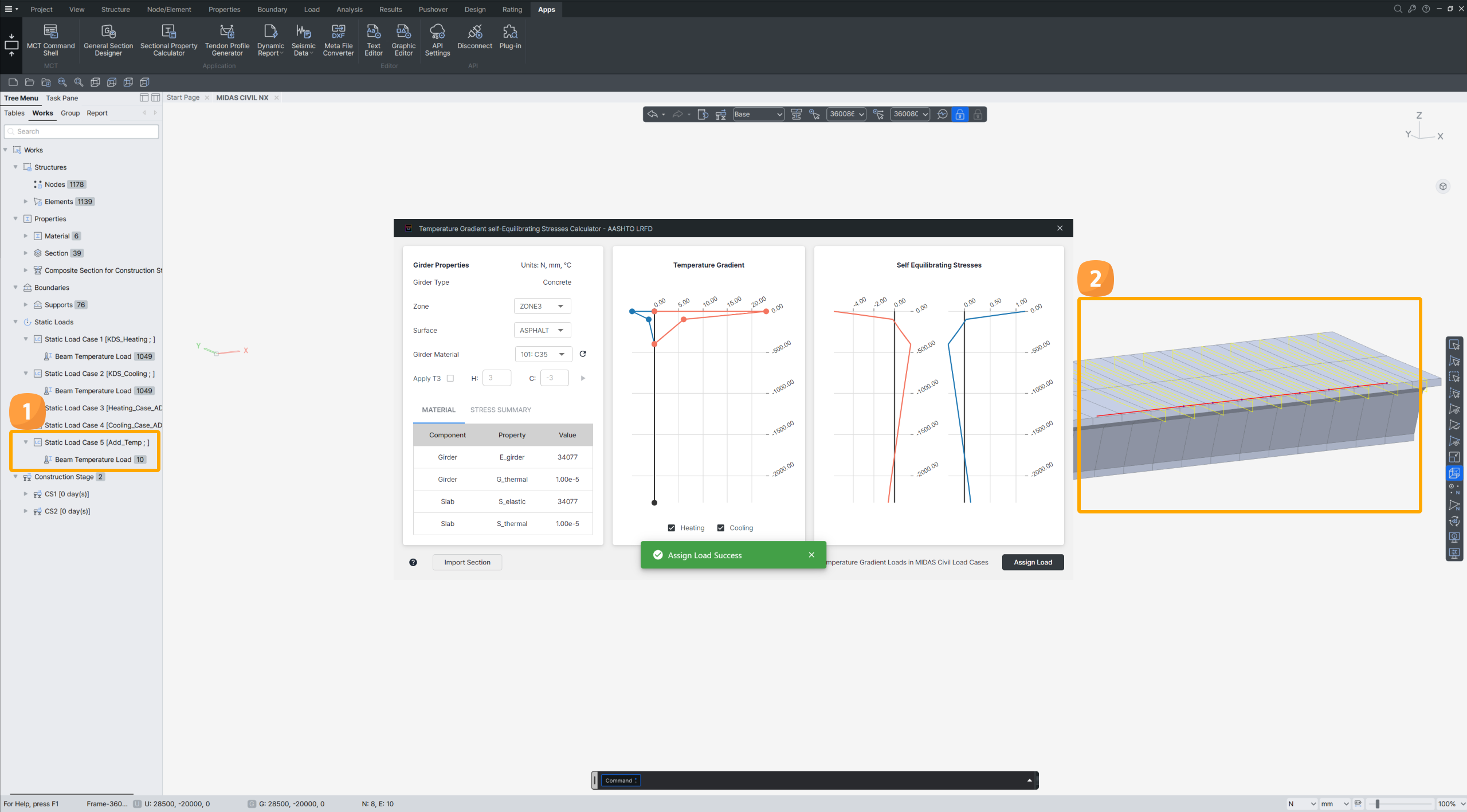

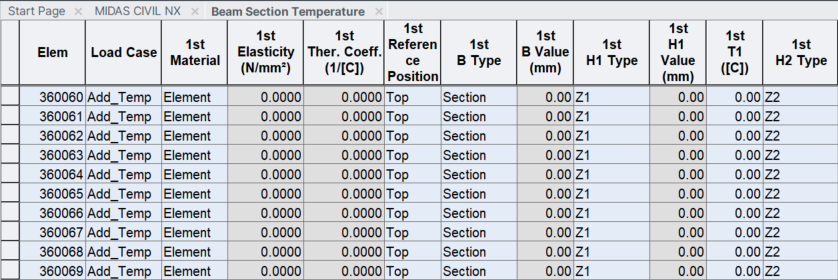

- 適用する要素を選択すると、温度荷重が追加されることを確認できます。
注記
既存の機能とプラグイン内の相違点
CIVIL NX ユーザーの多くは、断面特性に応じて温度勾配を適用する関数を既にご存知だと思います。比較のために簡単な例を挙げます。

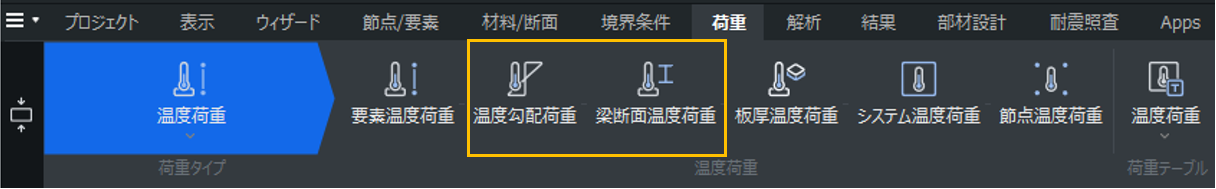

[荷重> 温度荷重 > 温度荷重 > 温度勾配荷重 & 梁断面温度荷重]

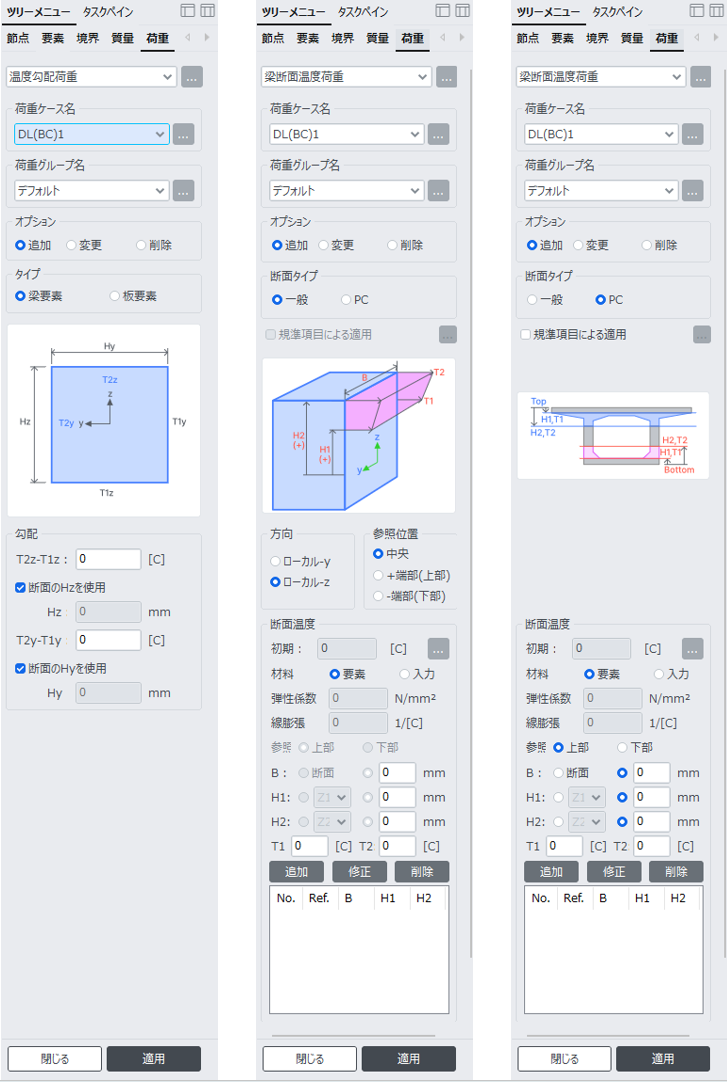

[温度勾配荷重_梁断面温度荷重(一般＆PCタイプ)]
PC桁に温度勾配を適用するには、梁断面温度荷重を追加します。ユーザーは高さ、温度変化箇所、温度変化量を入力し、要素を選択して荷重を適用する必要があります。適用された荷重に応力値は表示されません。

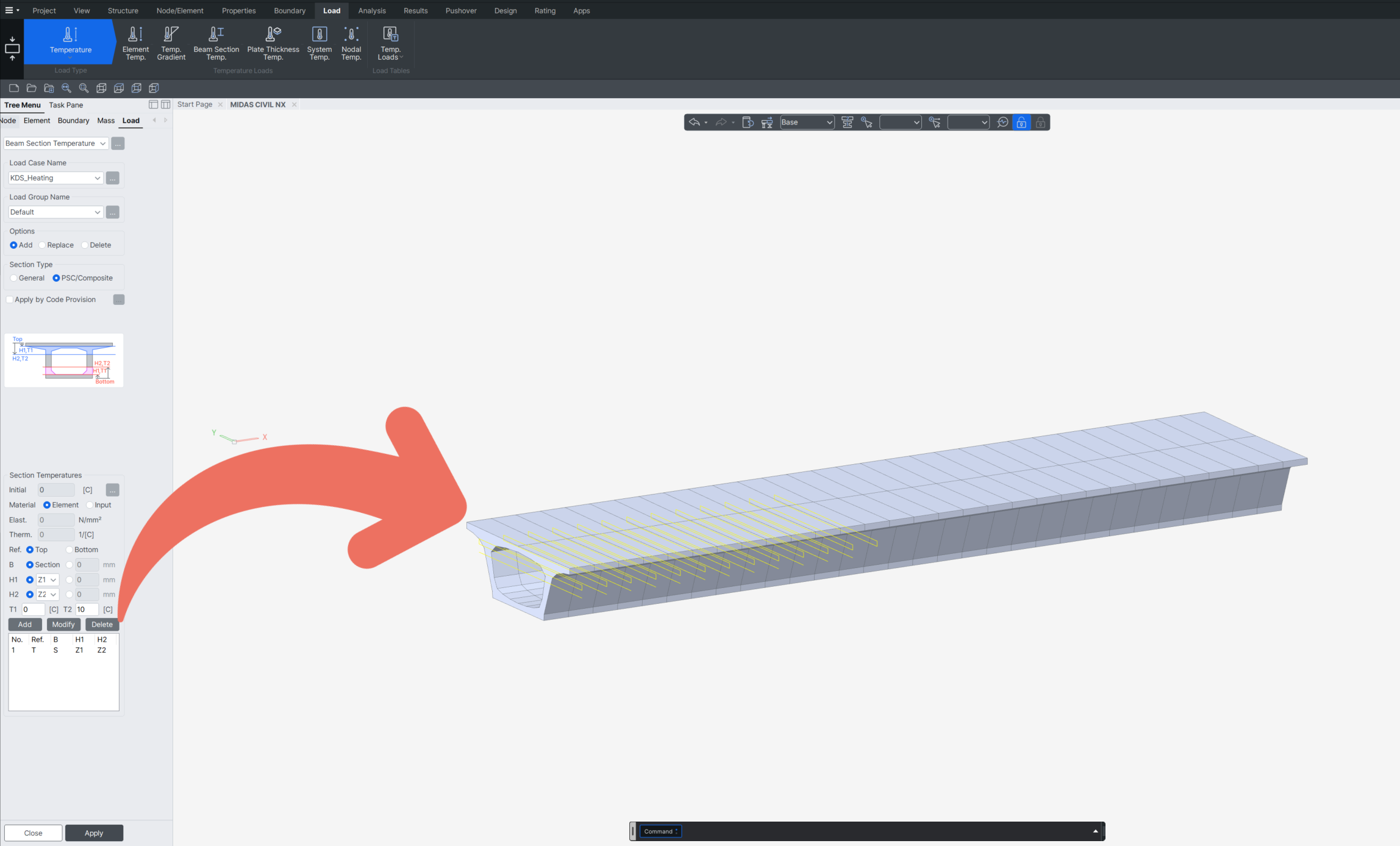

[PC桁に梁断面温度荷重を適用]
これが従来の手法と本プラグインの最も大きな違いです。本プラグインでは、応力サマリー表に自己平衡応力を表示します。ユーザーは、非線形温度勾配グラフと自己平衡応力チャートを確認できます。
まとめ
PC、コンクリートおよび鋼合成断面における温度勾配の影響を解析するには、従来、自己平衡応力を求めるための手作業による計算が必要でしたが、本プラグインではその作業過程を自動化し、自己平衡応力を計算して応力サマリーテーブルに表示します。
