荷重組合せのカスタマイズ

概要

このプラグインは、MIDAS CIVIL NX における荷重組み合わせの作成と管理を効率化するツールです。標準的な設計コードだけでなく、特定の設計シナリオに対応する荷重ケース、係数、設定を定義するオプションを提供し、標準およびカスタム設計コードの両方との互換性を確保します。



バージョン

  • v1.1.0 : リリース



適用規準

  • 一般用途



機能

本プラグインは以下の機能を提供します：

  • 最小限の入力で荷重組み合わせを自動生成

  • Excel ファイルから入力データをインポート可能

  • 作成した荷重組み合わせをウィザードファイルとしてエクスポート可能
    　→ これにより、将来の再利用が可能となり、ユーザー独自の荷重組み合わせライブラリを構築できます

  • 生成された組み合わせに対してエンベロープを自動作成



使用方法

1. プラグイン「Customized Load Combination Auto-Generator」を開きます。

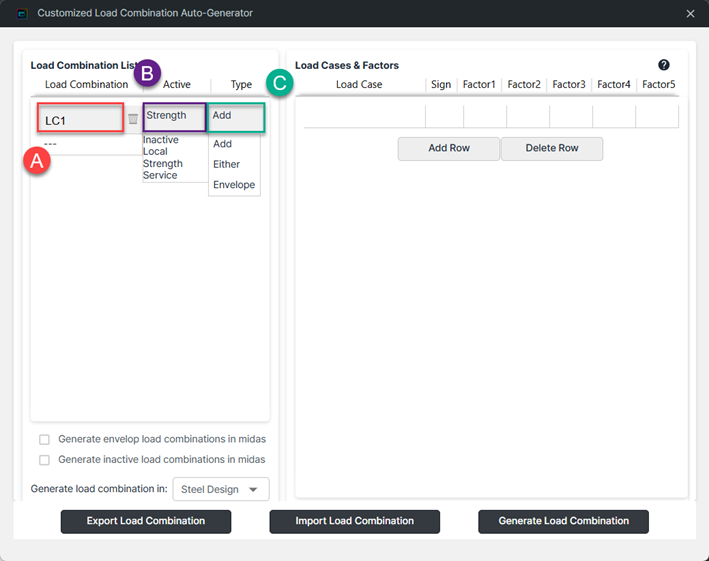

2. 荷重組み合わせリストに入力を追加します

A : 荷重組み合わせの名前

B : アクティブステータス（Inactive、Local、Strength、Service)：

  • Inactive（非アクティブ）：ユーザーが選択すればCivil 上では作成可能です。
  • Local（ローカル）：プラグイン内でのみ表示され、Civil には反映されません。
  • Strength（強度照査）：Civil 上で作成され、終局限界状態（ULS） の設計に使用されます。
  • Service（使用性照査）：Civil 上で作成され、使用限界状態（SLS） の設計に使用されます。

C :  以下のいずれかのタイプを選択します:

  • Add（加算）：すべての荷重ケースを一つの組み合わせとして加算します。

  • Either（いずれか）：一つの組み合わせ内で、指定された複数のケースのうち いずれか一つ を考慮します。

  • Envelope（エンベロープ）：指定されたケースの中で、最も不利な結果 を抽出してエンベロープとして組み合わせを作成します。

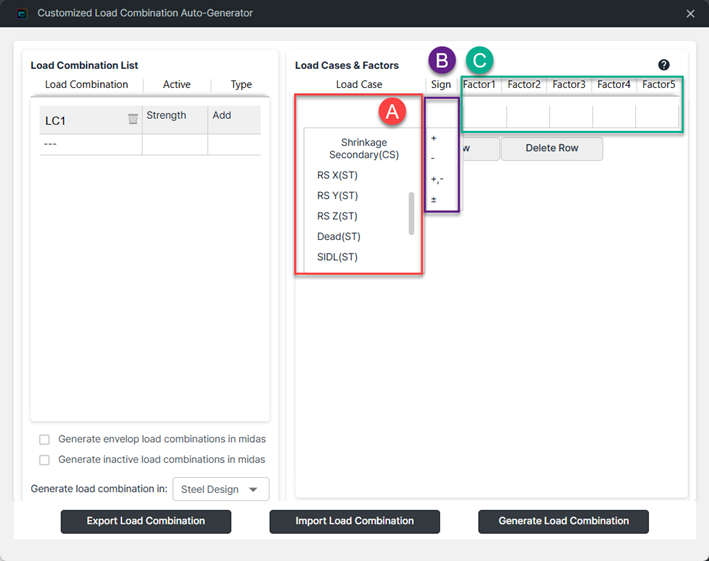

3. 荷重ケースおよび荷重係数の追加方法 :

A : 荷重ケース名を選択

  • Civil で定義された荷重ケースがドロップダウンメニューに自動的に読み込まれます
    プラグイン内で定義された組み合わせ (例：静的、応答スペクトル、移動荷重、時刻歴荷重、支点沈下 など）もリストに含まれます。)

B : 符号（Sign）の選択:

  • +：係数の正の値のみを使用

  • −：係数の負の値のみを使用

  • ±：正・負の両方の組み合わせを考慮（順列）

  • +, −：正の係数と負の係数をそれぞれ個別に考慮（ただし同時には使用しない）

C : 必要に応じた係数（最大5つまで）を設定

  • 係数の値はユーザーが手動で入力します。

  • インポートした荷重ケースには、少なくとも1つの係数の入力が必須です。

  • 同一の荷重組み合わせ内では、指定されたすべての係数（Factor 1～5）が同時に使用されます。

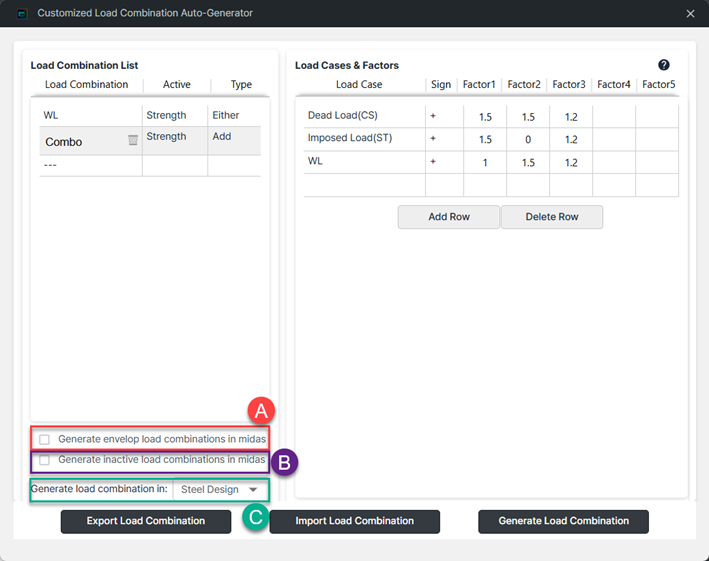

4. 追加入力項目 :

A : Midas上でエンベロープ荷重組み合わせを生成.

生成された荷重組み合わせから、エンベロープ荷重組み合わせを作成します。

  • Civil NXで生成された荷重ケースがドロップダウンメニューに表示されます。

  • プラグイン内で定義された組み合わせ（例：Static、RS、MVL、TH、Settlement など）も一覧に反映されます。

B : Midas上で「Inactive」荷重組み合わせを生成

「Inactive」としてマークされた荷重組み合わせを生成します。

  • + : 係数の正の値のみ使用
  • - : 係数の負の値のみ使用
  • ± : 正・負の値を組み合わせた順列を使用
  • +, -: 正と負の値を個別に使用（同時ではない）

C : 荷重組み合わせの生成先タブを選択. 荷重組み合わせを生成する設計タブを選択します。

  • Steel Design（鉄骨設計）
  • Concrete Design（コンクリート設計）
  • SRC Design（SRC設計）
  • Composite Steel Girder Design（合成鋼桁設計）

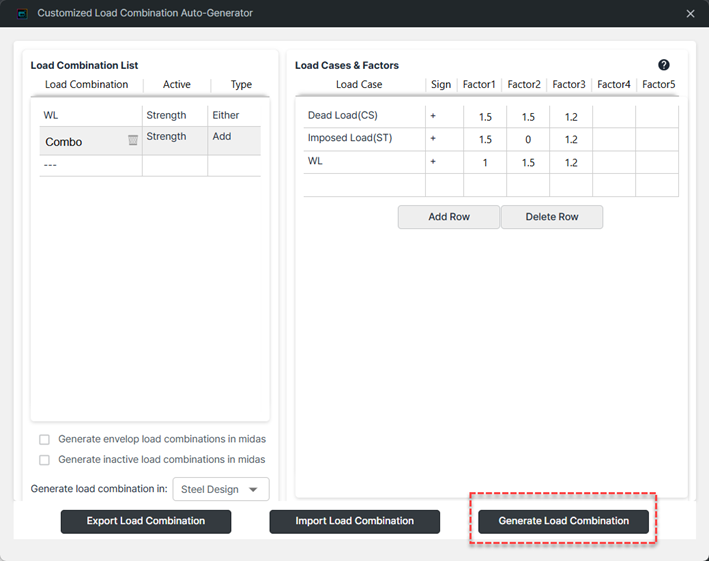

5. 「Generate Load Combination」をクリックして荷重組み合わせを生成します。

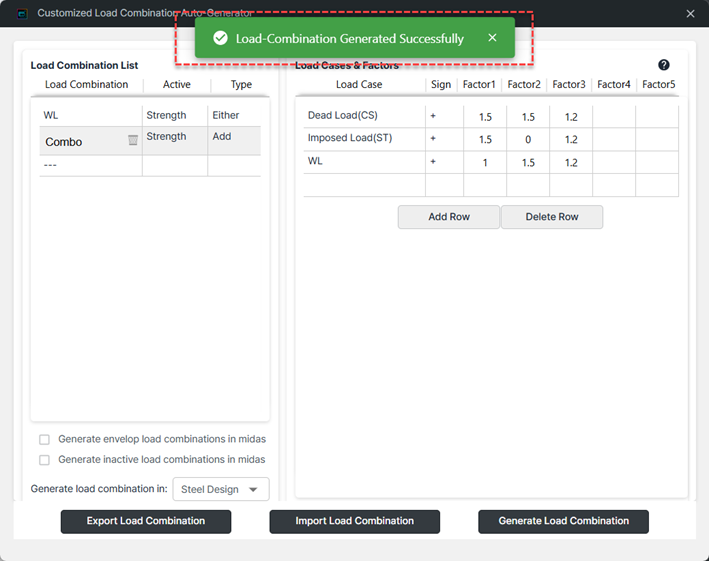

6. アクションの通知を確認します

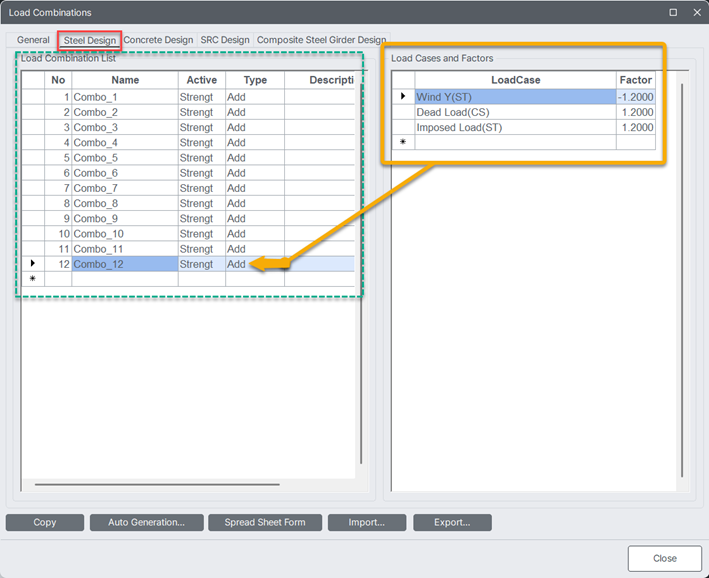

7. 「結果 > 荷重組合せ > 鉄骨設計」に移動して出力を表示します。

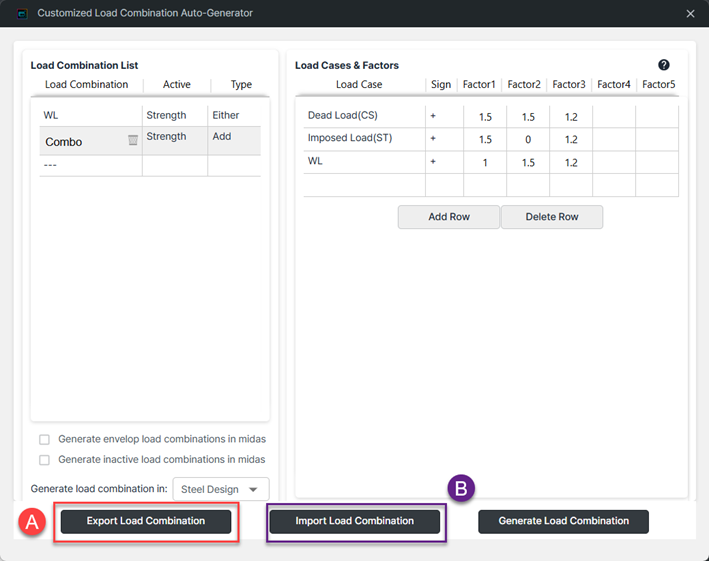

8. 追加オプション:

A : 荷重組み合わせ入力のエクスポート：ウィザードファイルとしてエクスポートし、他のモデルで再利用可能にします。特定の設計基準（例：TMH、AREMA）に対応したテンプレート作成や、Civil NX でのエラー発生時に荷重組み合わせを再生成する際に便利です。

B : 荷重組み合わせ入力のインポート：エクスポート済みのウィザードファイルを読み込み、荷重組み合わせを復元します。




まとめ

「Customized Load Combination Auto-Generator」プラグインは、荷重組み合わせの定義と管理プロセスを大幅に簡素化し、ユーザーの貴重な時間と労力を節約します。荷重組み合わせの作成とエクスポートを自動化することで、設計の効率と正確性を向上させます。
