概要
本コラムは、MIDAS eGENを活用して設計された、S造物件の適用事例をご紹介します。
INDEX
1. 渋谷3丁目ハニカム計画
2. まつもとビル(仮称)
3. 下堀こども園
4. ときわみなみのこども園
5. クオリスキッズ野田保育園
6. 某店舗併用事務所ビル
7. GB_仮店舗計画
8. 株式会社広沢製作所 クラシックカー展示場
9. 普照こども園
10. 第一幼稚園保育所
11. 妙典高架下用地アウトドアフィットネスジム
12. 認定こども園二葉保育園
13. 某共同住宅ビル
14. 磐田中央町SS
15. 某診療所
16. 春日部市下柳物流倉庫 スロープ
17. 某福祉施設（男子棟・女子棟）
18. 某病院
19. 某電設
20. 新日本ツーリスト本社屋
21. 某店舗
22. 某事務所
23. 某事務所
24. 某ホームセンター
25. 某役場公用車車庫
26. 某⼯場
27. 某事務所
28. 某車販売会社洗車場棟
1. 渋谷3丁目ハニカム計画
Tokyo, Japan
所在地 東京都渋谷区
用途事務所 物販店舗
延床面積 597㎡
階数地上 8 階
主体構造 Ｓ造

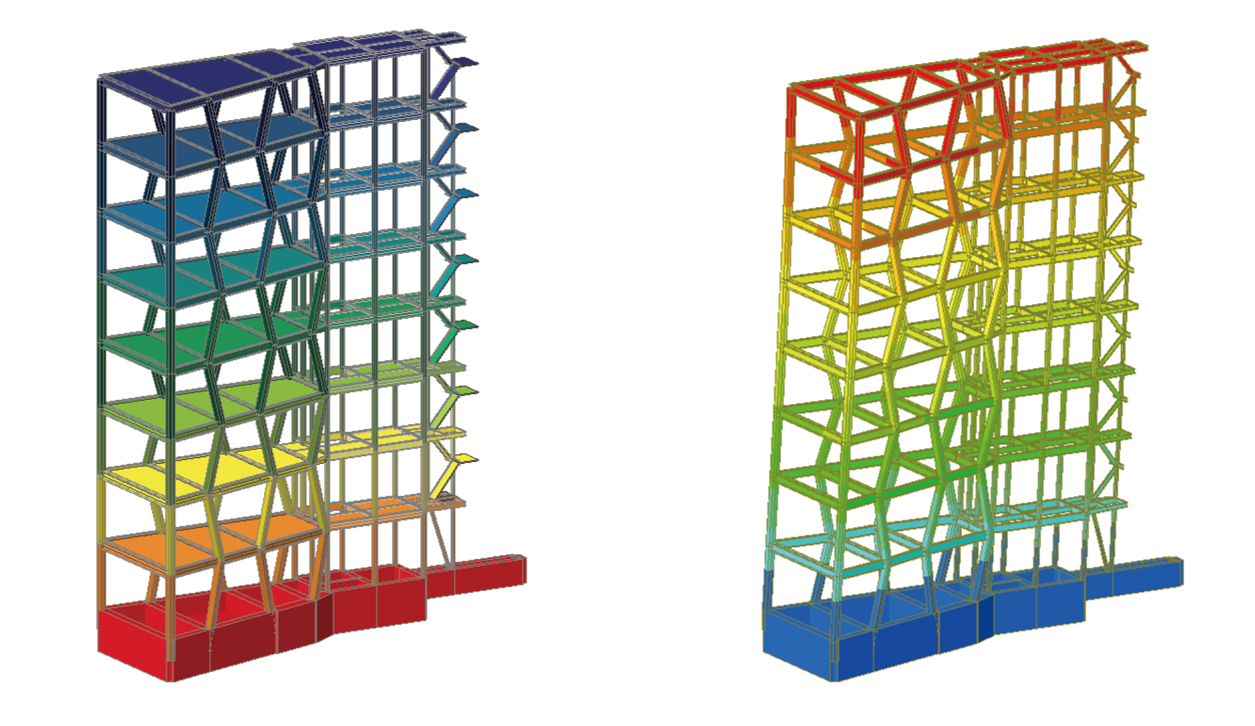

本建物は、台形+長方形の不整形（18.11mＸ3.068~6.275m）の平面形状を有する地上8階、建物高さ25.802m、
軒高さ25.202mの事務所および物販店舗である。
Ｙ方向(短辺方向)のみ塔状比5.97≧4.0の塔状建築物である。
Ｘ方向(長辺方向)3スパンは、斜め柱による六角形フレームで支持され、ほぼ全ての水平力を負担する。
Ｙ方向(短辺方向)は、1スパンＸ7構面の剛接架構で水平力に抵抗する。
EVシャフトは、建物平面の不整形状を補うため、短辺1構面のみ間柱による剛性の高いフィーレンデール構造とした。
各層の床は、等厚コンクリート合成スラブで水平剛性の高い構造とした。
本建物の基礎形式はSGL-10.22ｍ以深の良好な細砂層を支持層とする杭基礎で計画する。
杭工法は敷地が狭いことと、住宅地であるため周辺環境に配慮が必要なことから、小型施工機でプラント設備を必要としない
先端羽根付鋼管杭回転埋込み工法とした。
基礎梁の根入れ深さによる水平力の低減は行わず、上部構造の全ての水平力は杭で負担する構造とした。

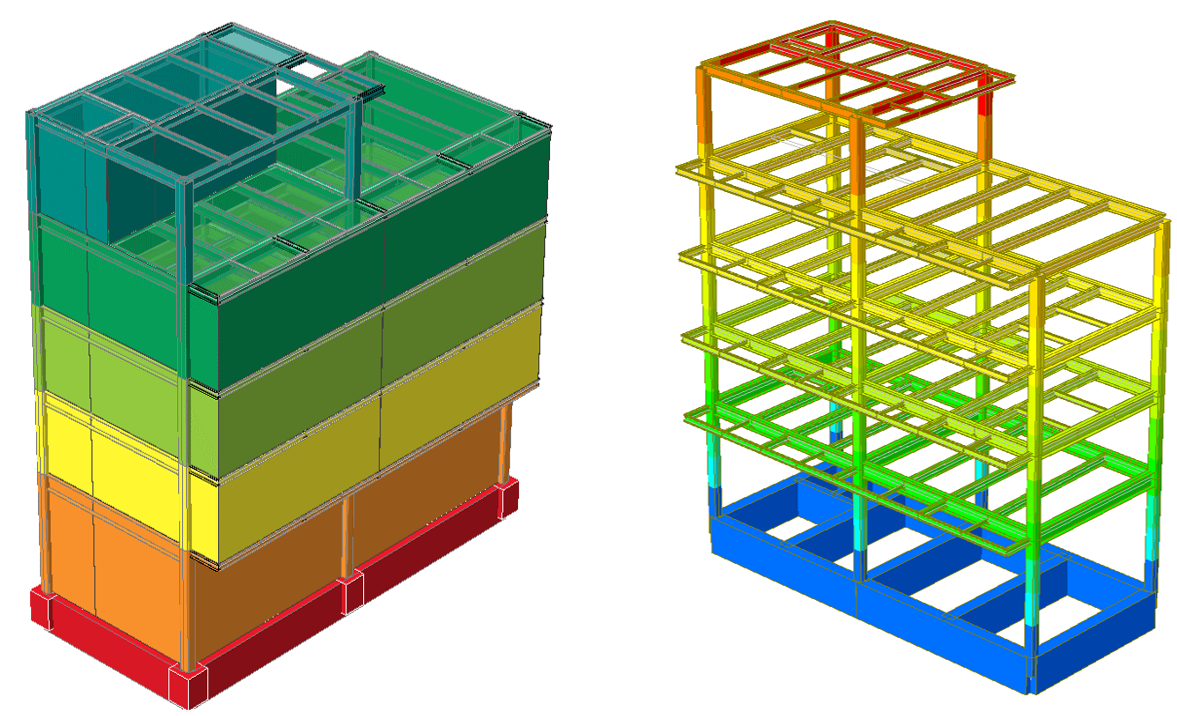

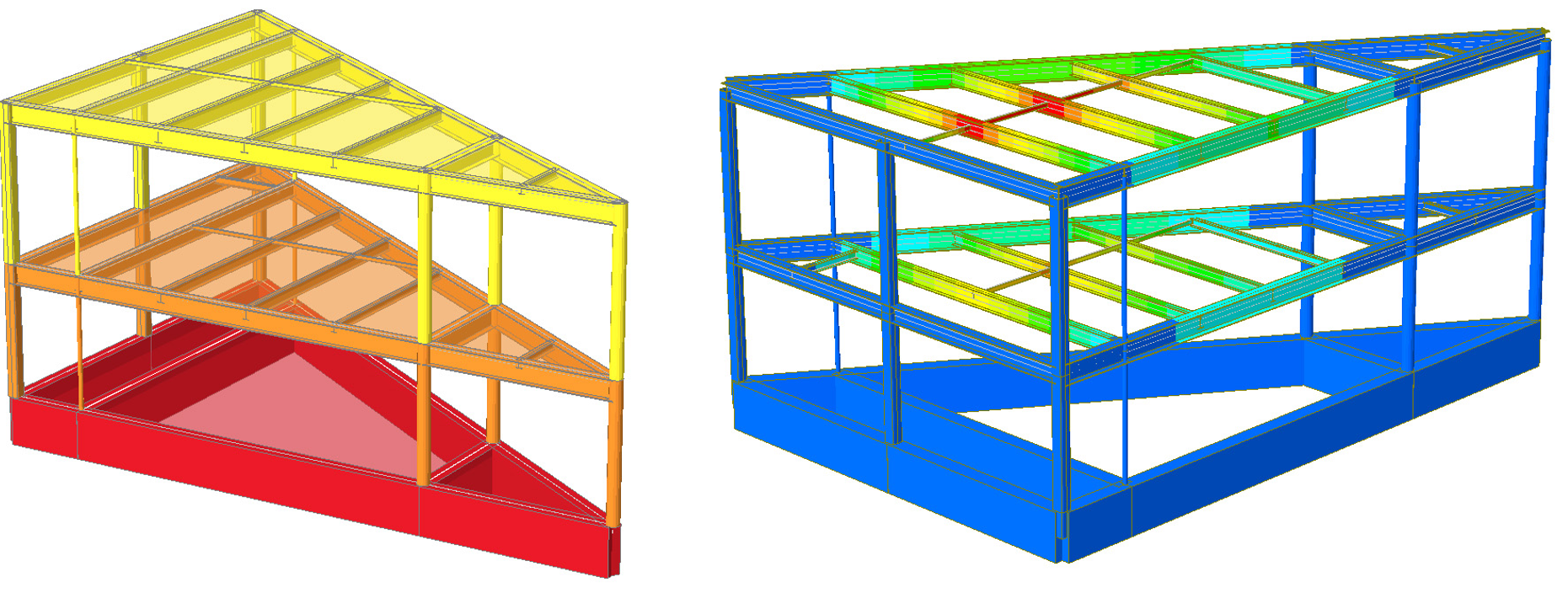

2. まつもとビル(仮称)
Okinawa, Japan
所在地 沖縄県那覇市
用途 飲食店
延床面積 805.97㎡
階数 地上4 階
主体構造 Ｓ造
本建物は、短辺約16.12ｍ、長辺約16.25ｍの長方形平面で、高さ14.50ｍの店舗である。
平面形状はほぼ正方形であり、立面形状は整形な陸屋根となっている。
構造種別は鉄骨造、架構形式は両方向ともラーメン構造架構の靭性抵抗型とした。
柱には冷間成形角型鋼管を用い、300角及び150角の鋼管柱の柱脚はベースパックを用いた半固定柱脚を採用する。
大梁はSN400B材を用いたH形鋼を採用し、現場継手は柱芯から1.0m程度離れた位置で高力ボルト接合を用いる。
小梁はSS400材のH形鋼だけでなく一般形鋼 (溝型鋼) も使用した。
屋根はデッキスラブとしている。
本建物の基礎形式は、設計GL-17m以深に位置する琉球石灰岩層を支持層とした杭基礎を採用する。

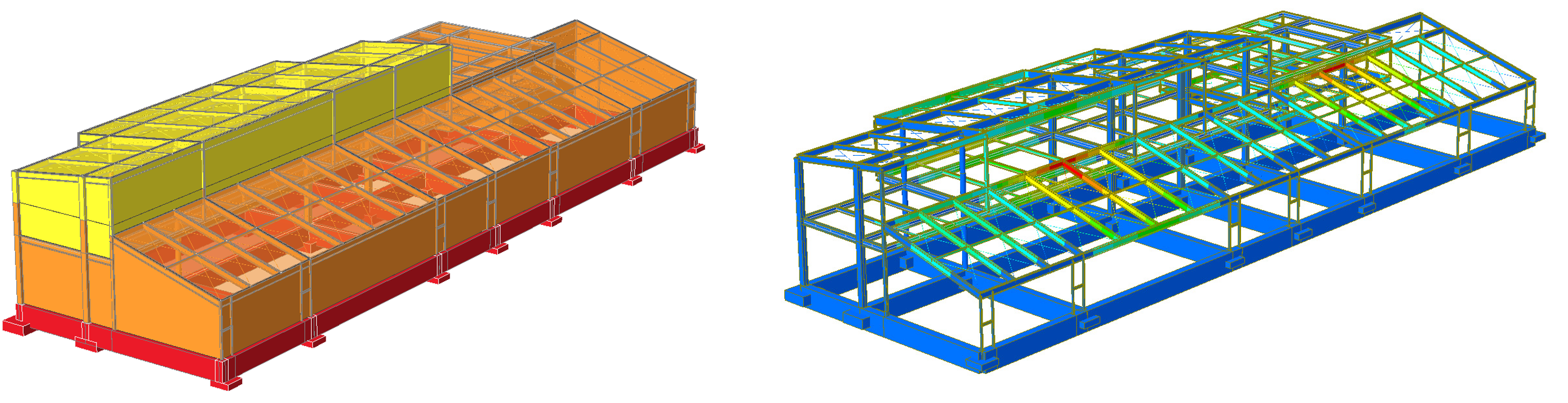

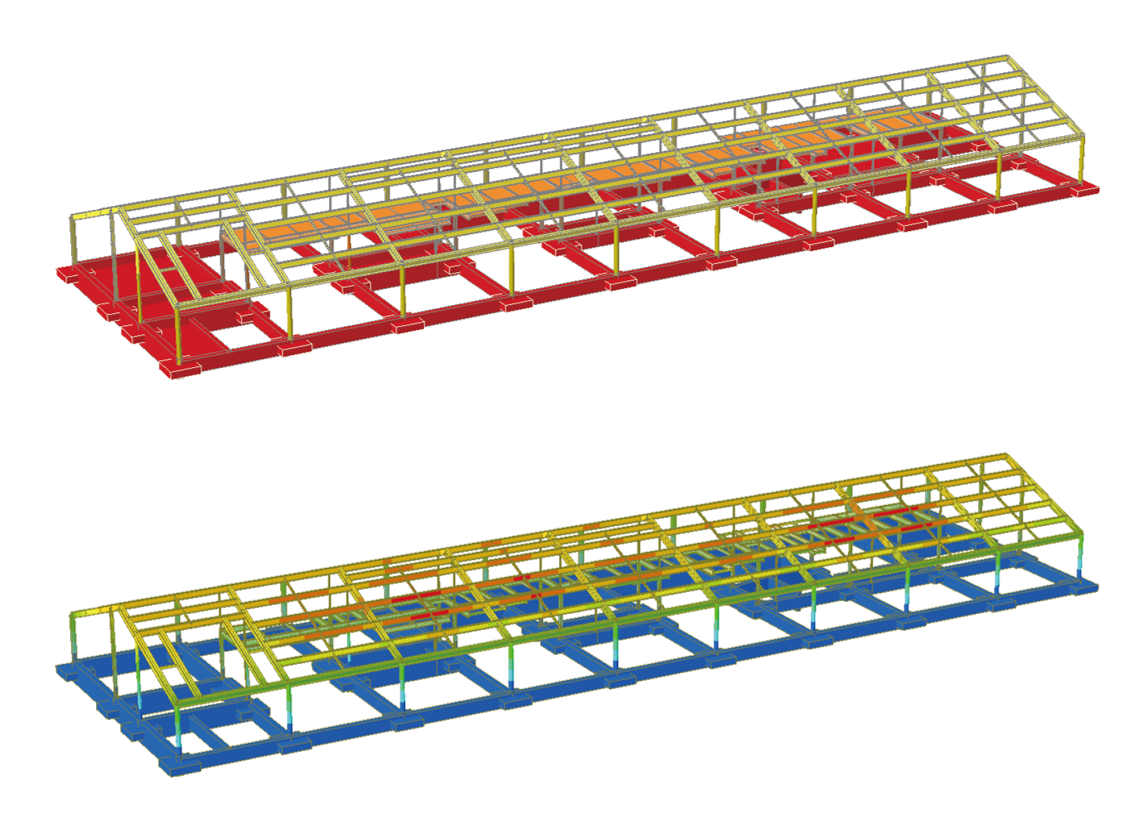

3. 下堀こども園
Toyama, Japan
所在地 富山県富山市
用途 認定こども園
延床面積 1,589.72㎡
階数 地上2階
主体 構造Ｓ造
本建物は短辺19.5ｍ、長辺70.2ｍの長方形平面で、高さ9.990ｍの幼児施設である。
平面形状は矩形で、立面形状は整形であり切妻形式の屋根となっている。
構造種別は鉄骨造、架構形式は両方向ともラーメン構造架構の靭性抵抗型とした。
柱は冷間成形角型鋼管を用い、鋼管柱及び円形鋼管の柱脚はベースパックを用いた半固定柱脚、100角の鋼管柱は2D以上基礎に埋め込む固定柱脚としている。
大梁はSN400B材を用いたH形鋼を採用し、現場継手は柱芯から1.0ｍ程度離れた位置で高力ボルト接合を用いる。
小梁はSS400材のH形鋼だけでなく一般形鋼 (溝型鋼) も使用した。
屋根は鋼板葺き屋根としている。
本建物の基礎形式は、設計GL-1.75m以深に位置するN値=43～60の砂礫層を支持層とした直接基礎を採用する。
本建物はその用途を考慮して重要度係数Iを1.25とし、二次設計のみ考慮することとする。
屋根においては水平ブレースを形状通りに入力し、水平剛性を考慮した上で水平ブレースの断面の検討を行っている。
デッキスラブ及びRCスラブについてはスラブの剛性を考慮して、モデル化している。
本建物は、切妻状の大きいボリュームの中に2階のフレームが内包される架構計画となり、切妻フレームと内フレーム間で水平力の伝達がなく、2つのフレームは独立して挙動する。
これにより、振動特性は平屋に近似すると考えられるが、安全側に地震力を算定するため、2層建物として地震力算定を行った。

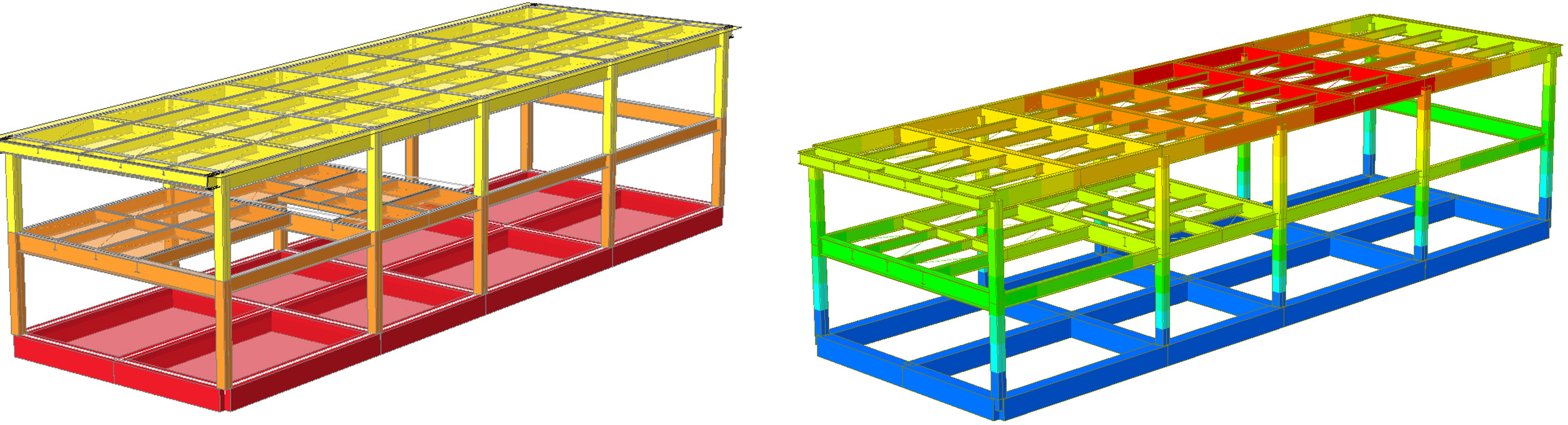

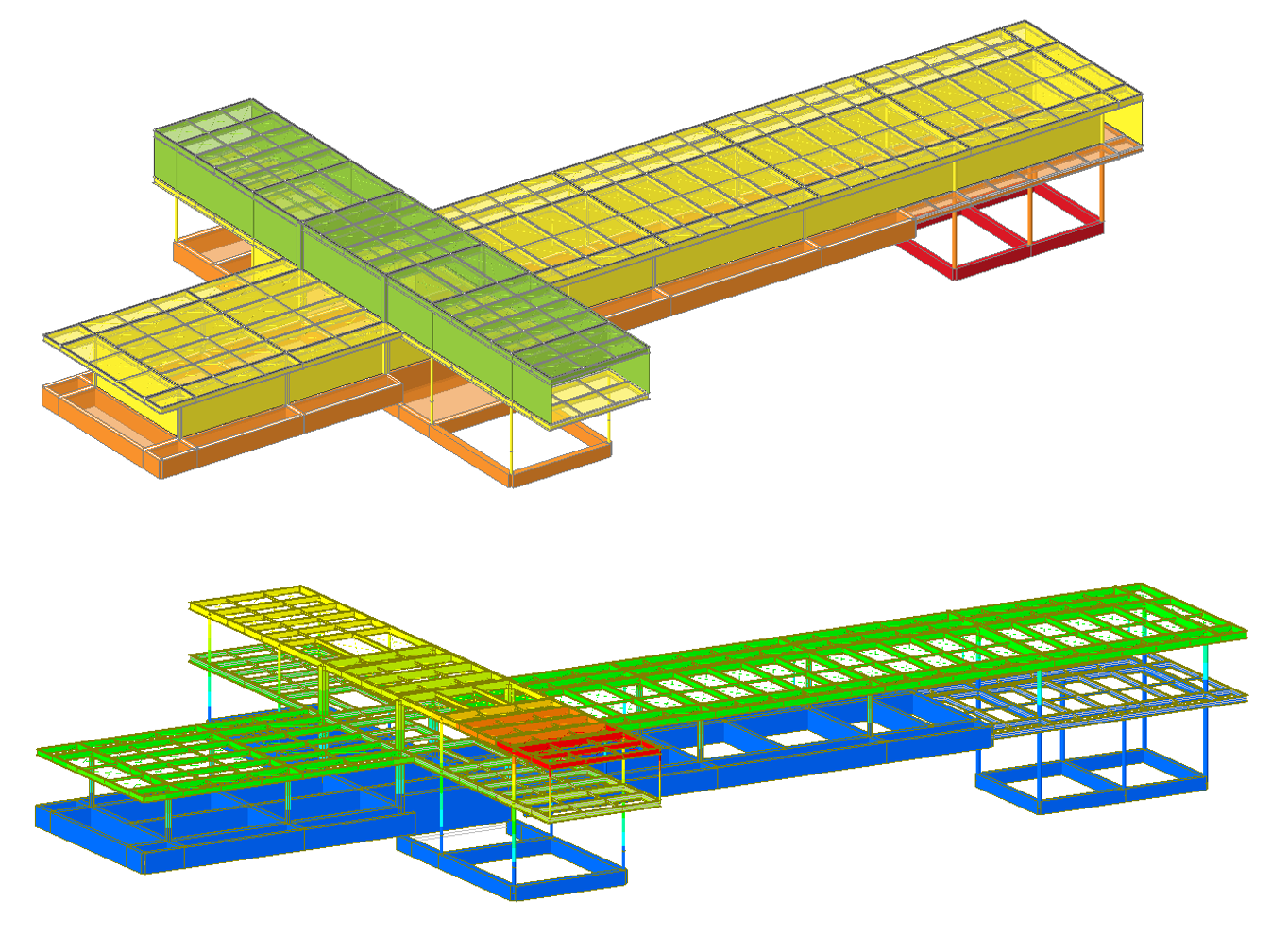

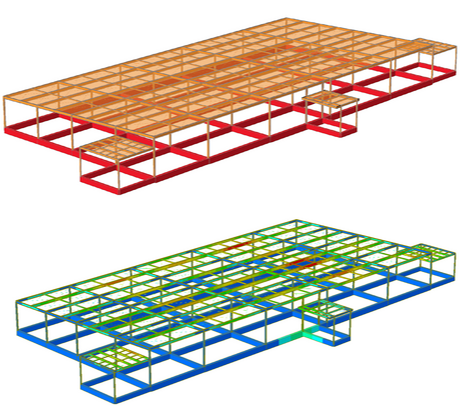

4. ときわみなみのこども園
Hokkaido, Japan
用途 保育所
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭基礎
建築面積 1,396.51㎡
建物高さ 8.88m
延床面積 1,455.30㎡
階数 地上2階

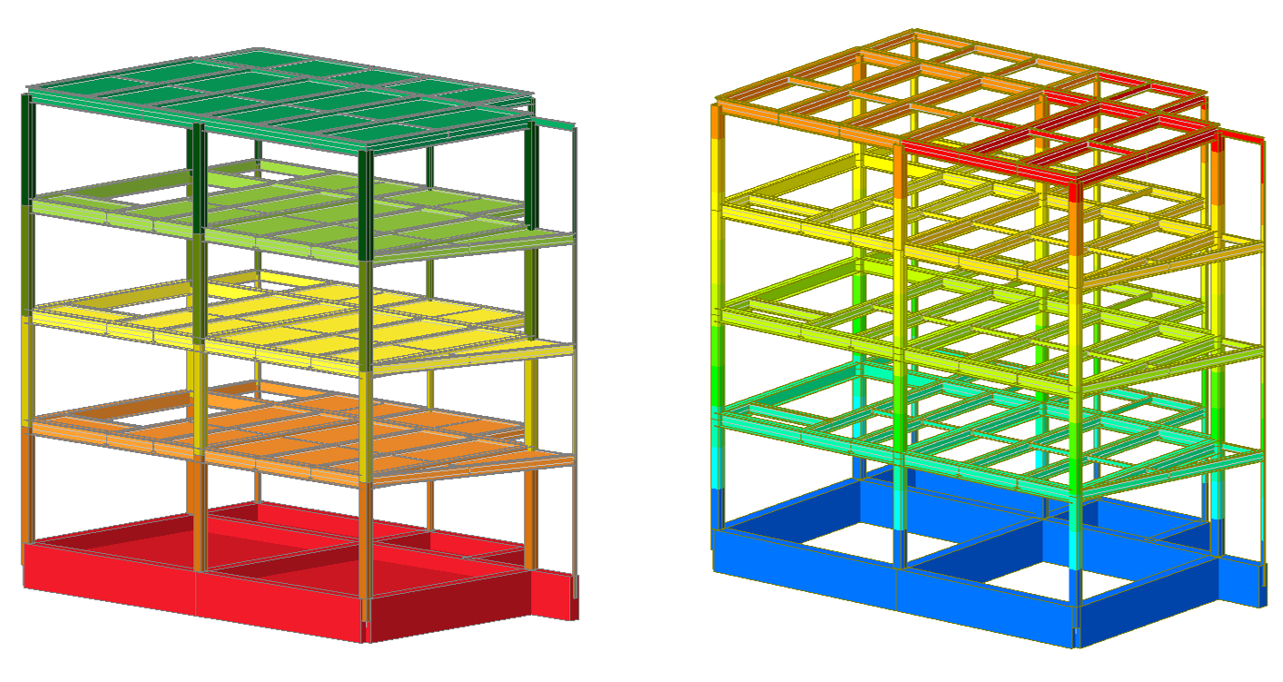

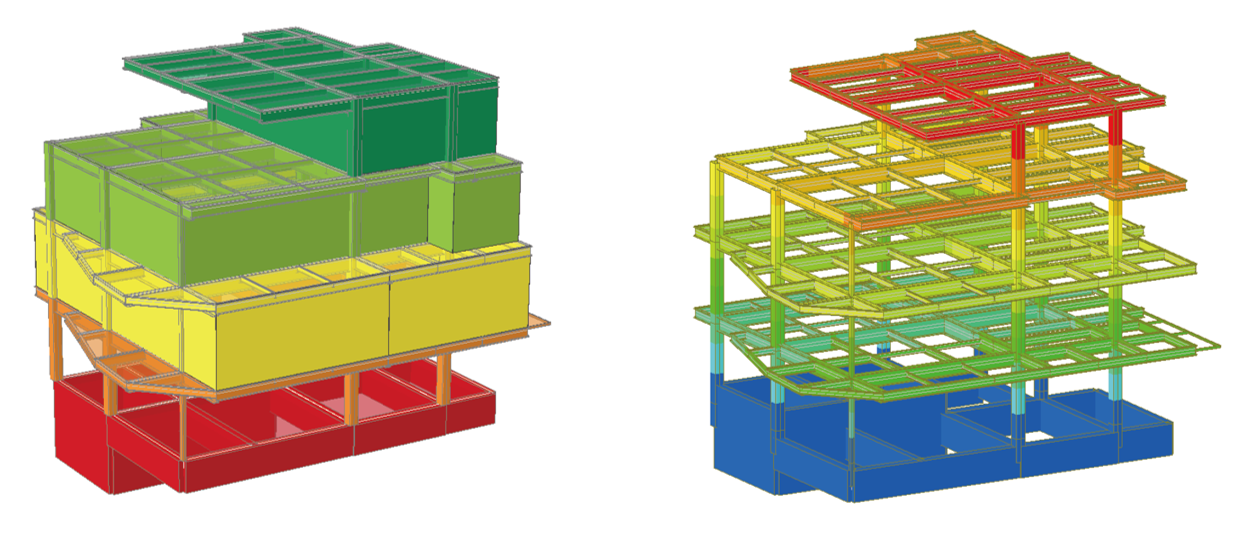

5. クオリスキッズ野田保育園
Osaka, Japan
用途 保育所
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭基礎
建築面積 119.97㎡
建物高さ 12.64m
延床面積 456.38㎡
階数 地上4階

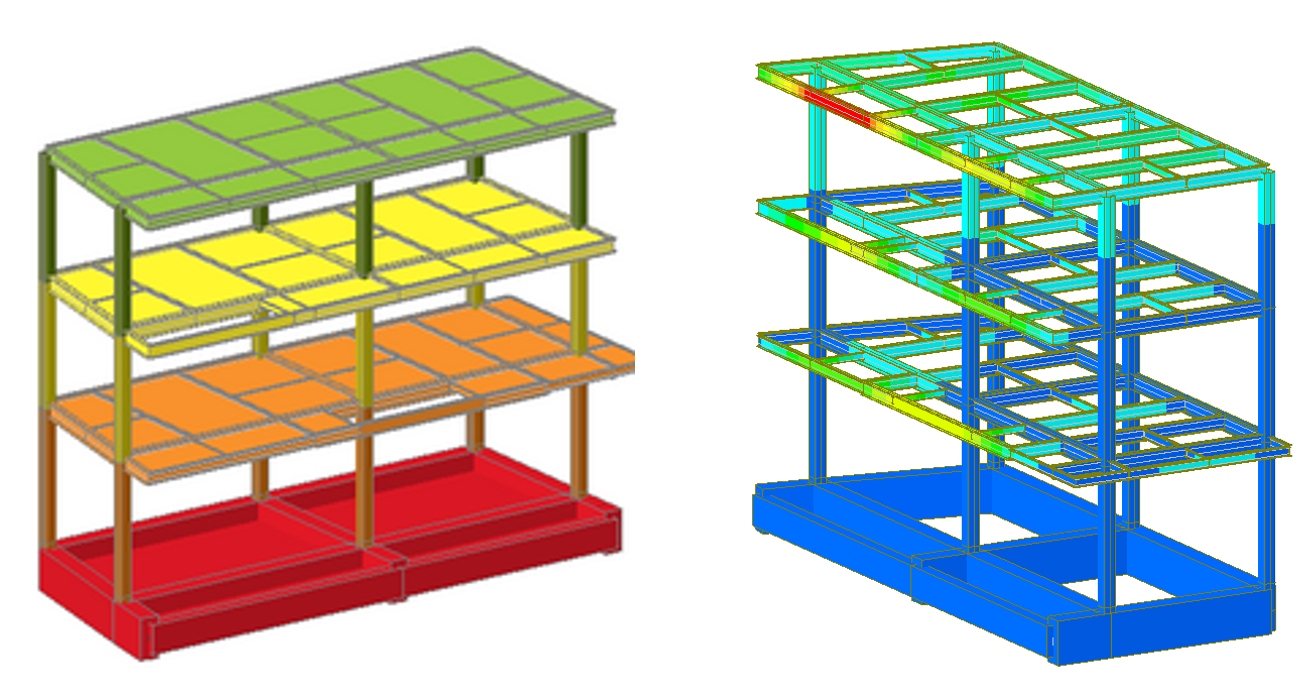

6. 某店舗併用事務所ビル
Tokyo, Japan
用途 店舗、事務所
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭による独立基礎
建築面積 72.11㎡
建物高さ 9.80m
延床面積 214.33㎡
階数 地上3階
7. GB_仮店舗計画
Tokyo, Japan
用途 飲食店
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭基礎
建築面積 37.97㎡
建物高さ 6.15m
延床面積 75.93㎡
階数 地上2階

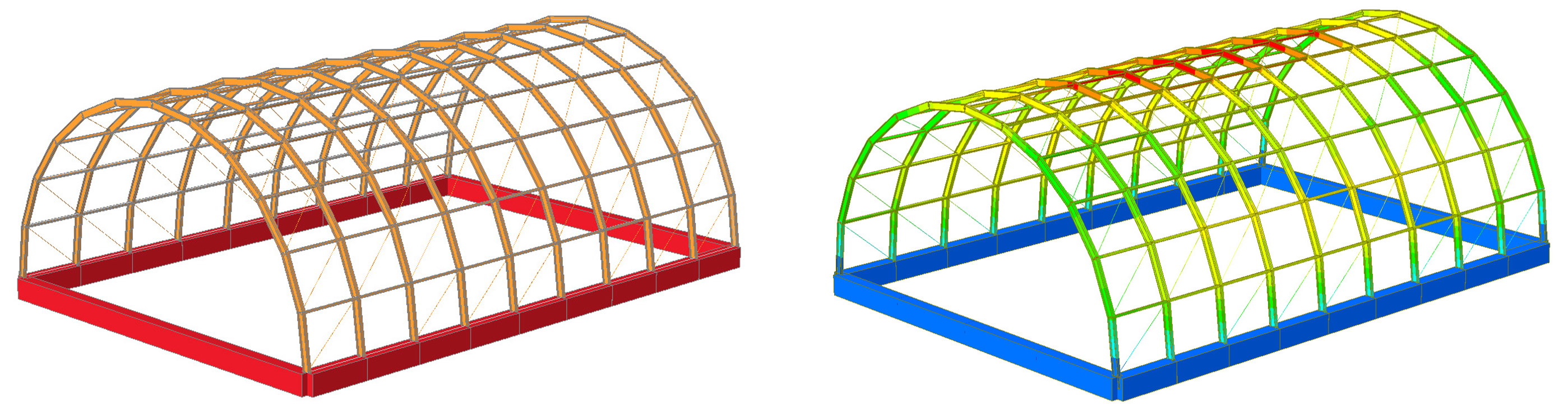

8. 株式会社広沢製作所 クラシックカー展示場
Ibaraki, Japan
用途 展示場
構造種別 S造
構造形式 X方向：ブレース構造
Y方向：アーチ状のラーメン構造
基礎形式 杭基礎
建築面積 466.10㎡
建物高さ 9.28m
延床面積 466.10㎡
階数 地上1階

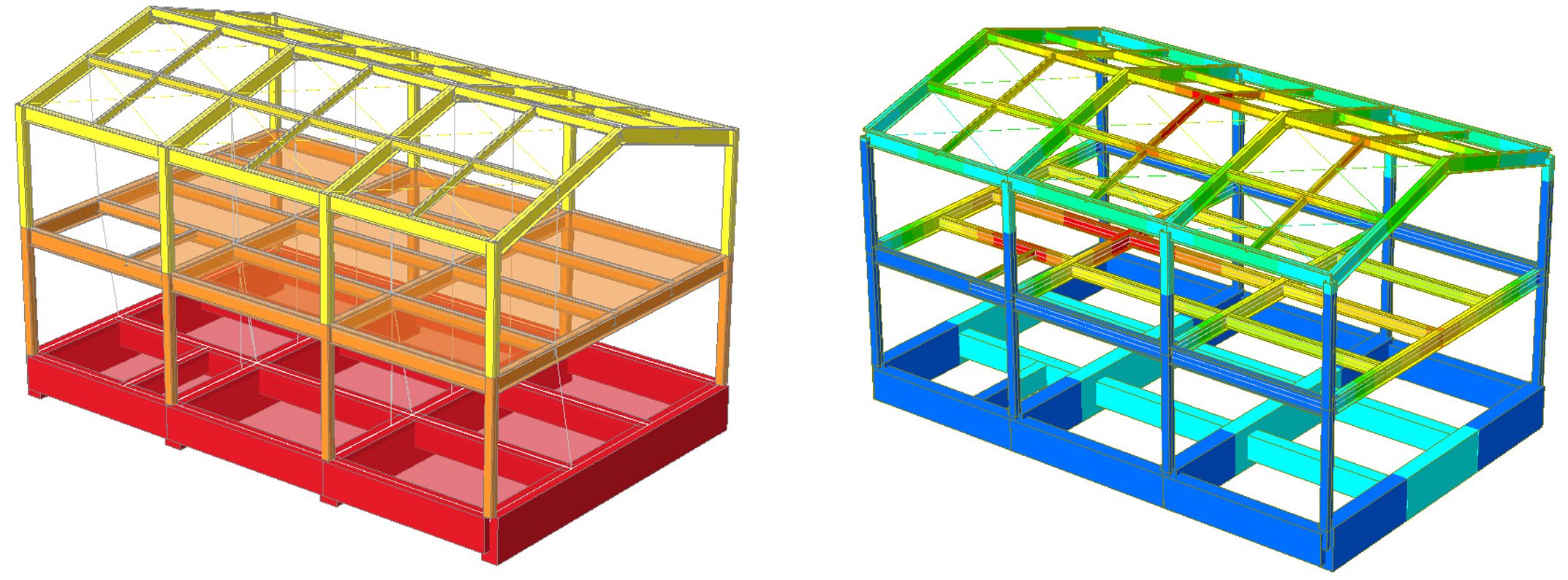

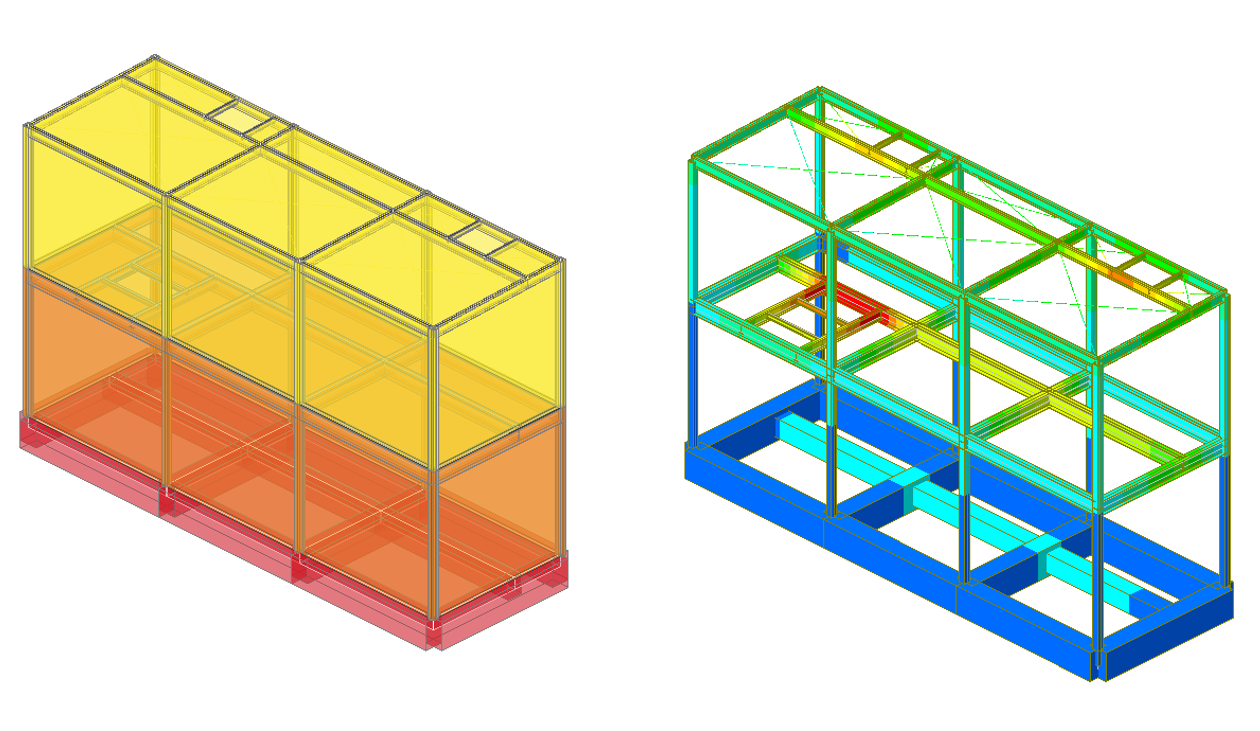

9. 普照こども園
Oita, Japan
用途 幼保連携型認定こども園
構造種別 S造
構造形式 ラーメン構造
基礎形式 直接基礎
建築面積 608.70㎡
建物高さ 7.50m
延床面積 664.93㎡
階数 地上2階

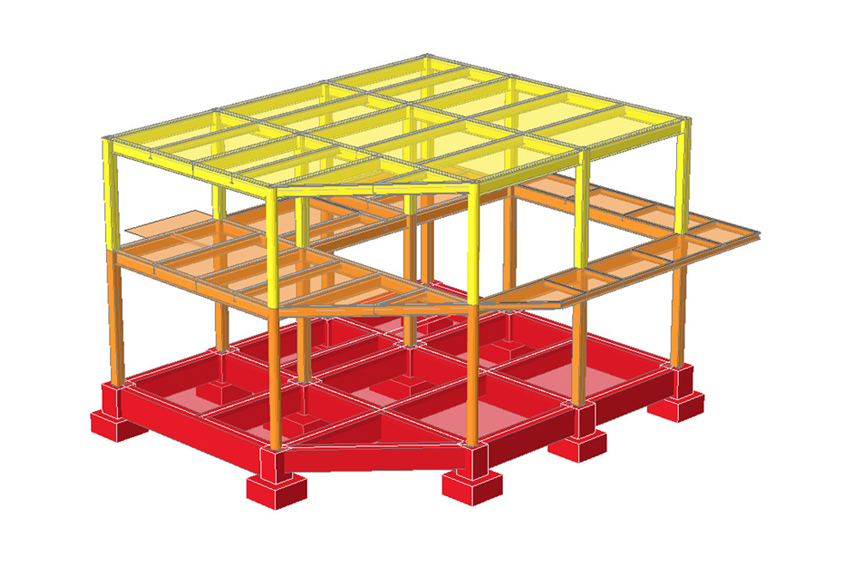

10. 第一幼稚園保育所
Kumamoto, Japan
用途 保育所
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭基礎
建築面積 116.10㎡
建物高さ 7.83m
延床面積 199.99㎡
階数 地上2階

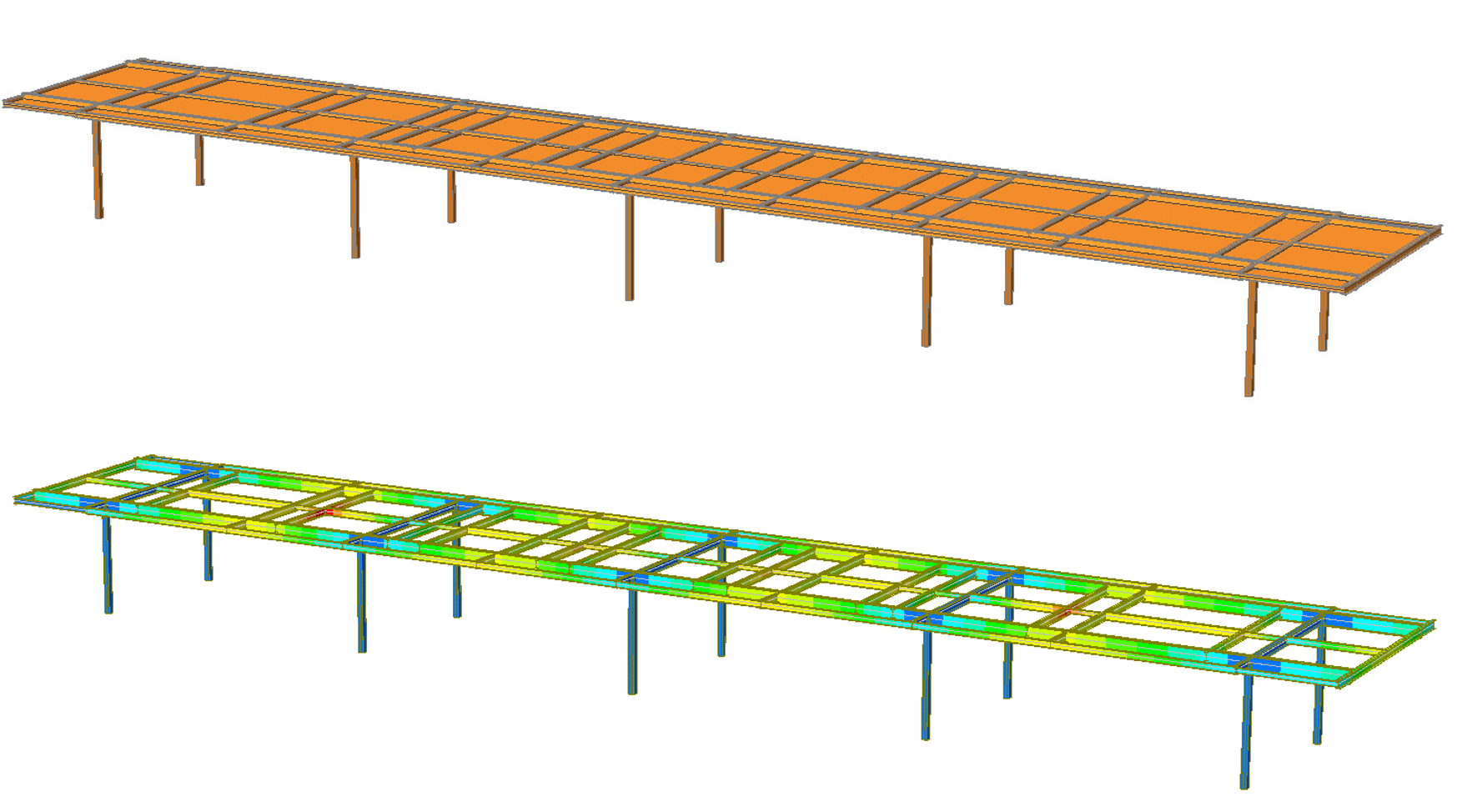

11. 妙典高架下用地アウトドアフィットネスジム
Chiba, Japan
用途 スポーツ練習場、飲食店舗
構造種別 S造
構造形式 ブレース付きラーメン構造
基礎形式 直接基礎
建築面積 211.81㎡
建物高さ 3.63m
延床面積 211.81㎡
階数 地上1階

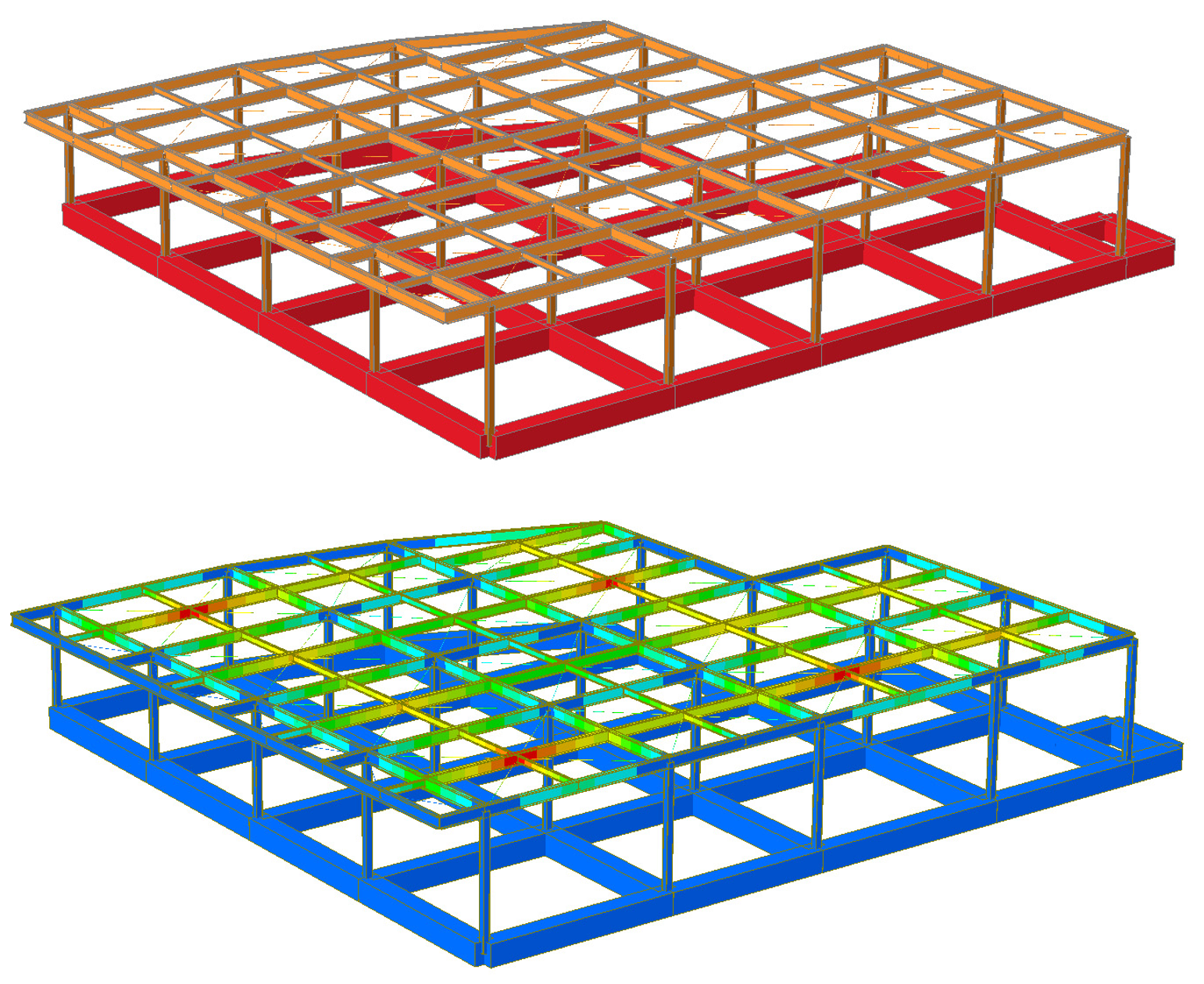

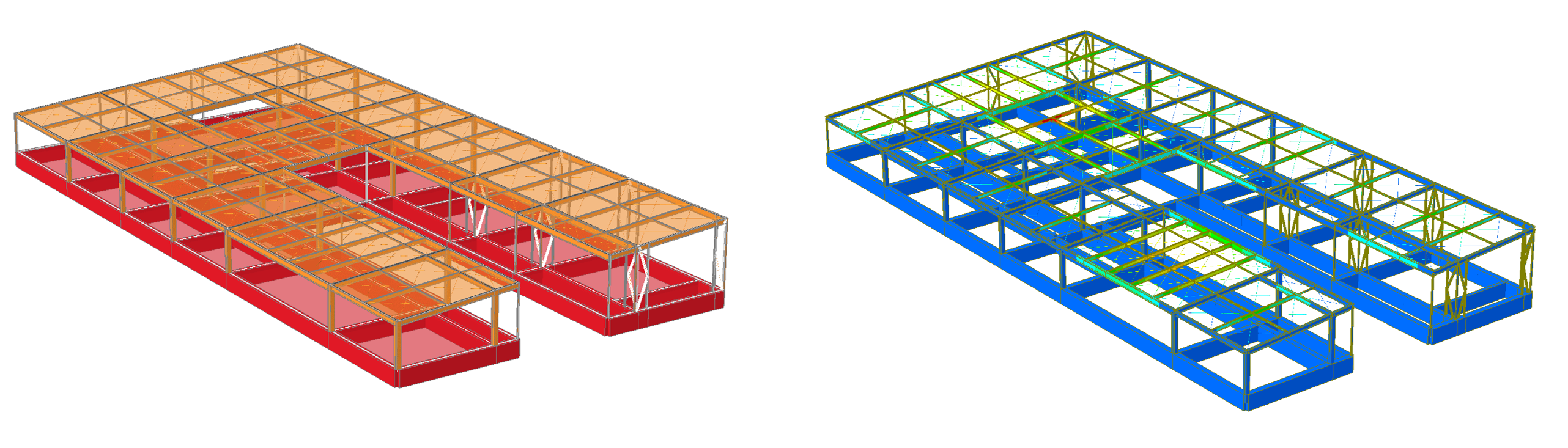

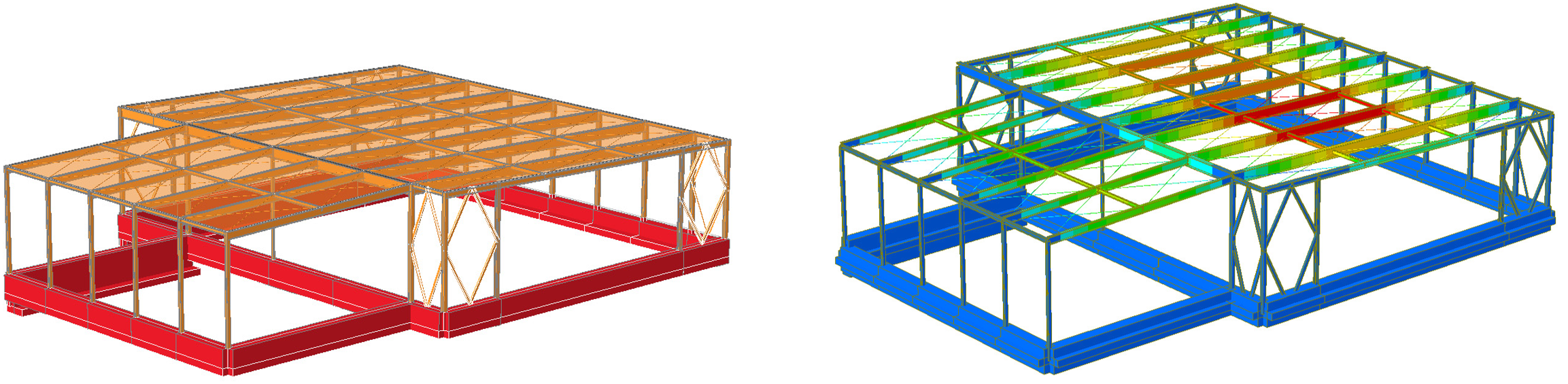

12. 認定こども園二葉保育園
Kagoshima, Japan
用途 幼保連携型認定こども園
構造種別 S造
構造形式 ブレース付きラーメン構造
基礎形式 杭基礎
建築面積 1,195.55㎡
建物高さ 5.15m
延床面積 1,036.54㎡
階数 地上1階
13. 某共同住宅ビル
Tokyo, Japan
用途 共同住宅、事務所、作業場
構造種別 S造
構造形式 ラーメン構造
基礎形式 べた基礎
建築面積 136.94㎡
建物高さ 18.20m
延床面積 524.97㎡
階数 地上5階
14. 磐田中央町SS
Shizuoka, Japan
用途 給油取扱所
構造種別 S造
構造形式 ブレース構造
基礎形式 杭基礎
建築面積 230.10㎡
建物高さ 4.98m
延床面積 230.10㎡
階数 地上1階
15. 某診療所
Chiba, Japan
用途 診療所
構造種別 S造
構造形式 純ラーメン構造
基礎形式 直接べた基礎
建築面積 252.37㎡
建物高さ 4.8m
延床面積 205.80㎡
階数 地上2階

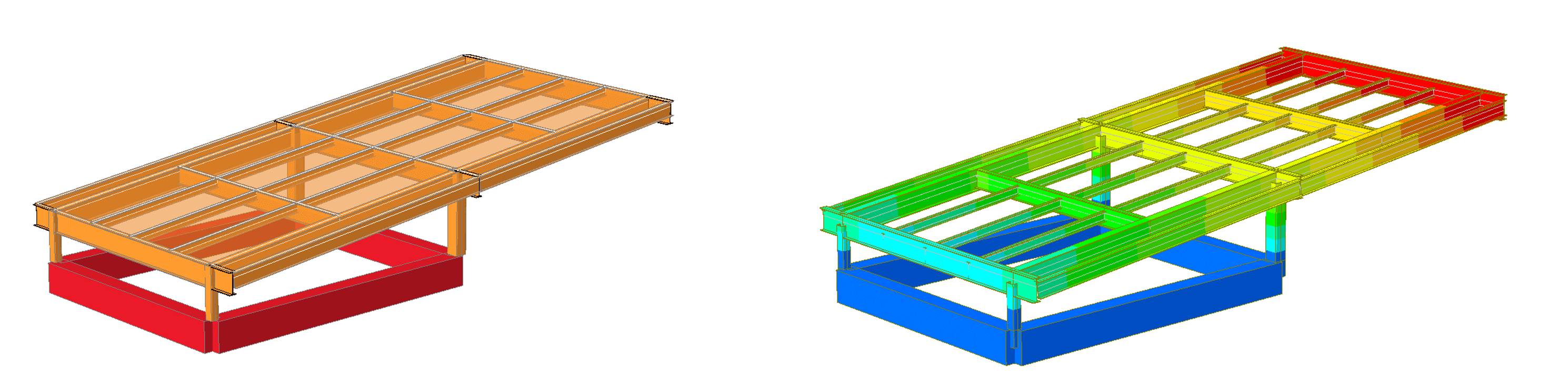

16. 春日部市下柳物流倉庫 スロープ
Saitama, Japan
用途 倉庫業を含む倉庫
構造種別 S造
構造形式 ラーメン構造
基礎形式 杭基礎
建築面積 157.82㎡
建物高さ 6.45m
延床面積 192.00㎡
階数 地上1階

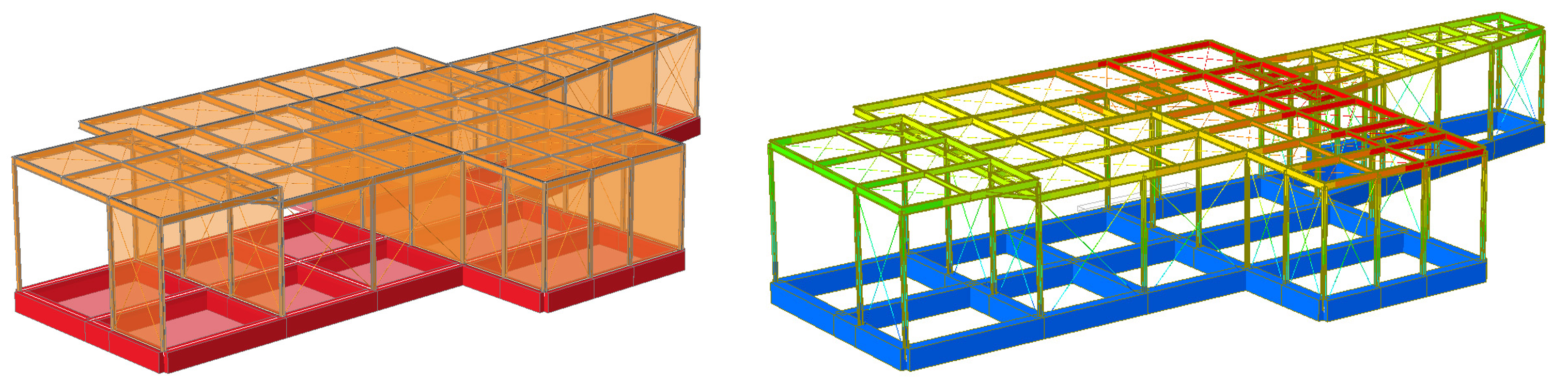

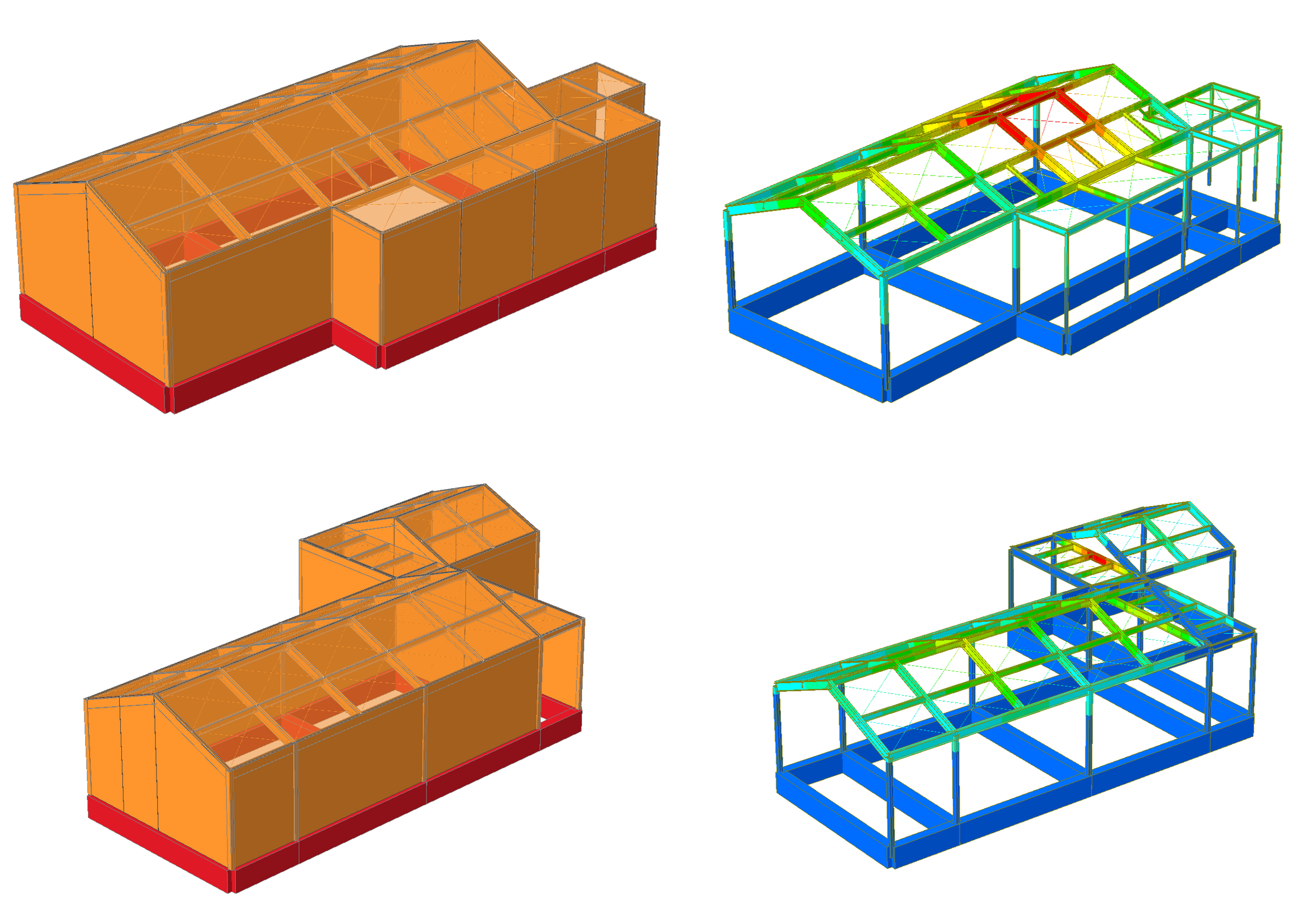

17. 某福祉施設（男子棟・女子棟）
Saga, Japan
用途 老人ホーム、福祉ホーム他
構造種別 S造
構造形式 ラーメン構造
基礎形式 べた基礎
建築面積 311.40㎡
建物高さ 5.80m
延床面積 304.51㎡
階数 地上1階

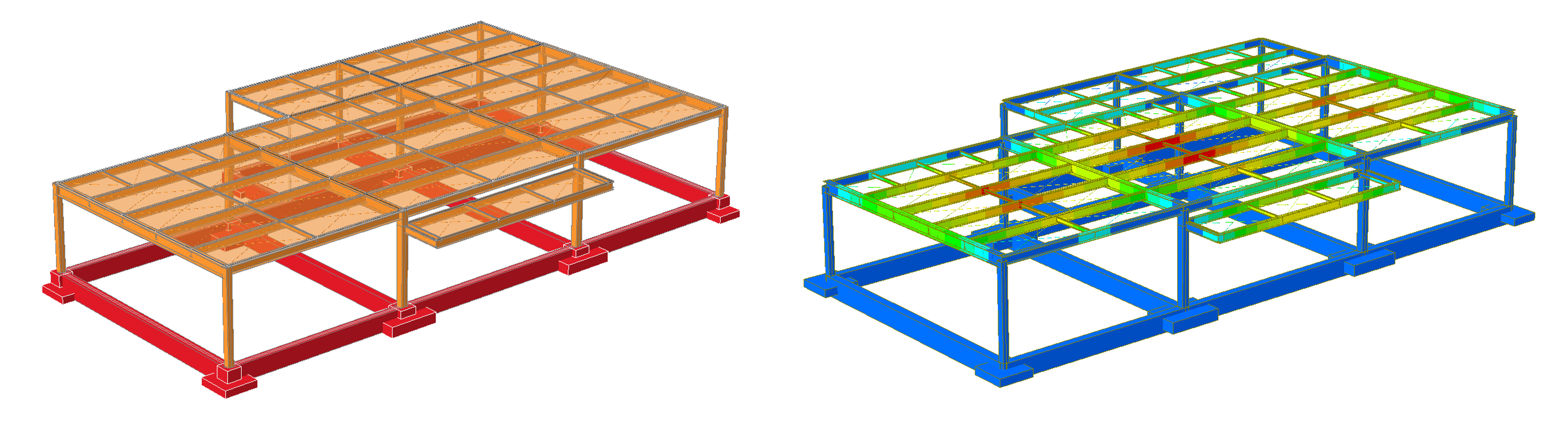

18. 某病院
Saitama, Japan
用途 事務所（検査室、更衣室、院内保育室）
構造種別 S造
構造形式 純ラーメン構造
基礎形式 杭基礎
建築面積 148.50㎡
建物高さ 8.13m
延床面積 297.00㎡
階数 地上2階

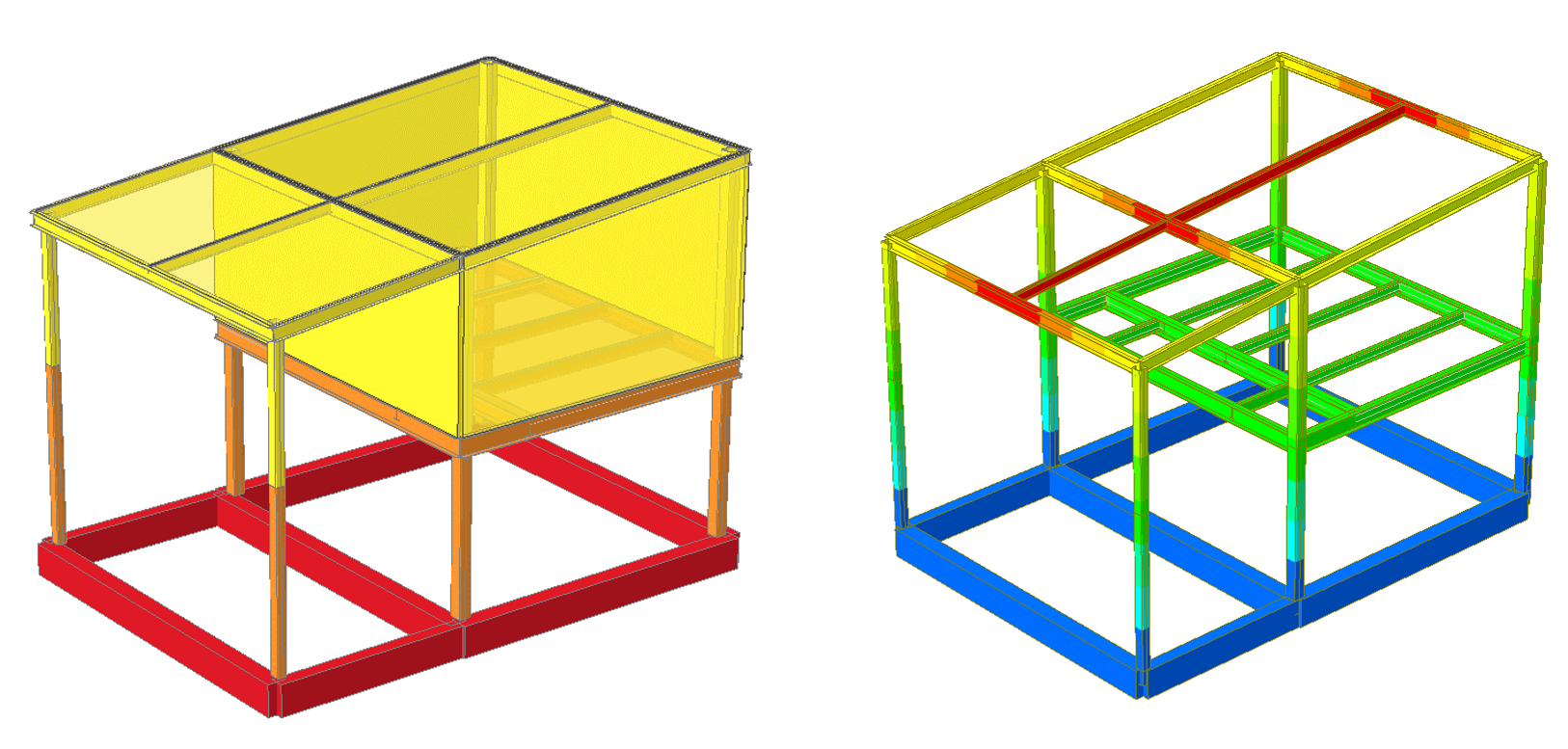

19. 某電設
Mie, Japan
用途 住宅
構造種別 S造
構造形式 ラーメン構造
基礎形式 独立基礎
建築面積 77.78㎡
建物高さ 7.36m
延床面積 125.92㎡
階数 地上2階

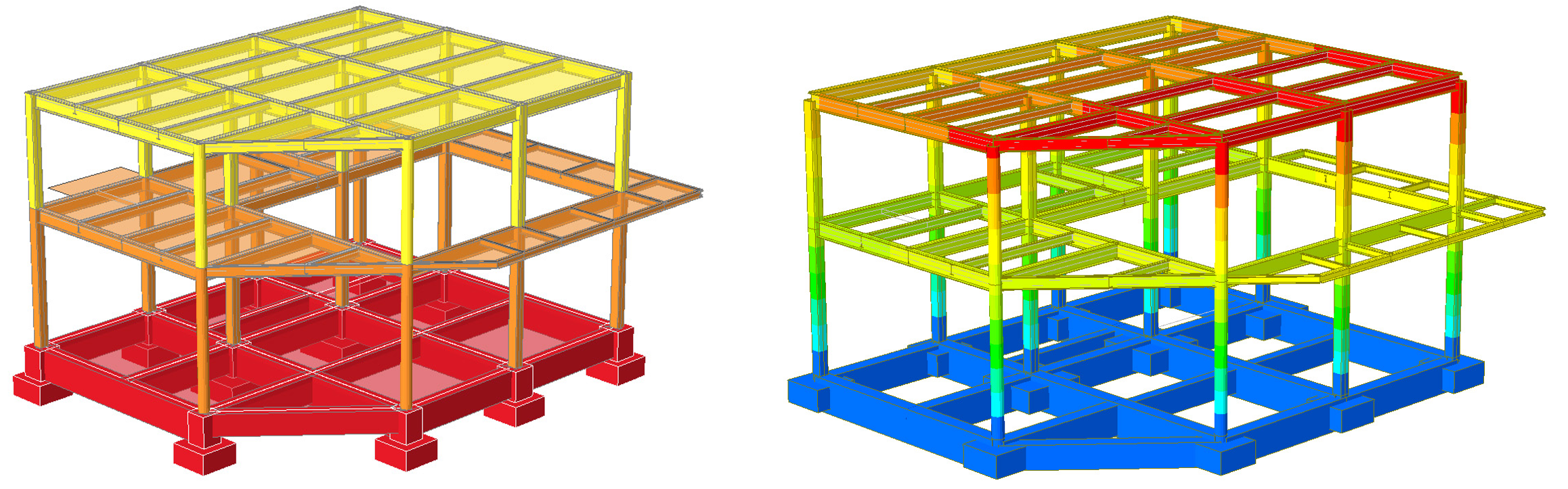

20. 新日本ツーリスト本社屋
Ishikawa, Japan
用途 事務所
構造種別 S造
構造形式 ラーメン構造
基礎形式 直接基礎
建築面積 133.99㎡
建物高さ 7.67m
延床面積 208.48㎡
階数 地上2階
21. 某店舗
Ishikawa, Japan
用途 店舗
構造種別 S造
構造形式 純ラーメン構造
基礎形式 改良コラム併用独立基礎
建築面積 436.15㎡
建物高さ 6.8m
延床面積 413.62㎡
階数 地上1階

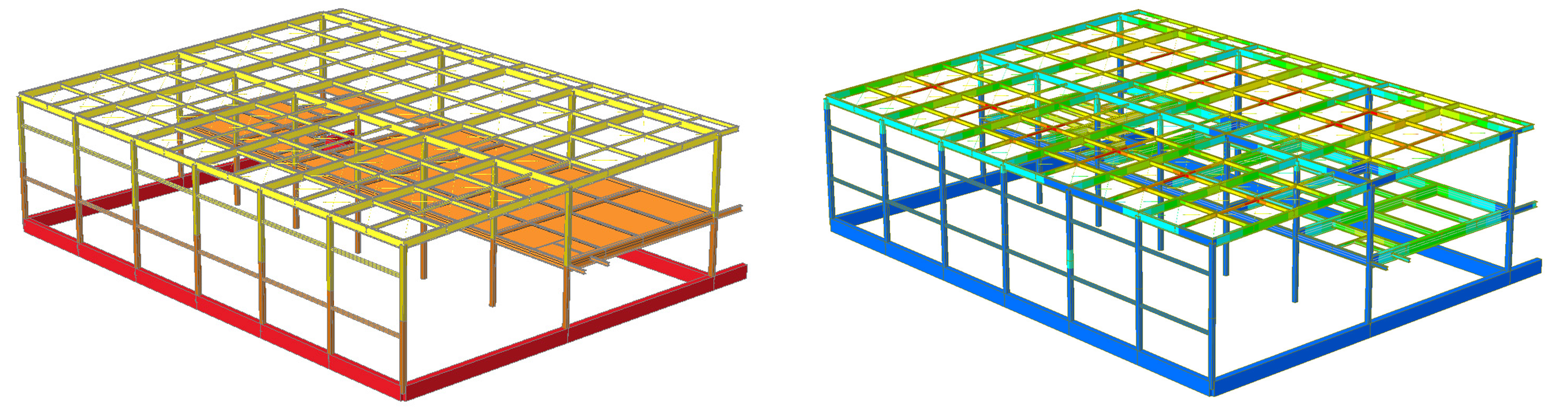

22. 某事務所
Saitama, Japan
用途 工場、事務所
構造種別 S造
構造形式 ラーメン構造
基礎形式 直接基礎
建築面積 1,269.18㎡
建物高さ 9.80m
延床面積 1,362.40㎡
階数 地上2階
23. 某事務所
Fukushima, Japan
用途 事務所（農産品加工用）、倉庫、店舗
構造種別 S造
構造形式 ラーメン構造
基礎形式 独立フーチング基礎
建築面積 248.43㎡
建物高さ 6.73m
延床面積 337.86㎡
階数 地上2階
24. 某ホームセンター
Nagano, Japan
用途 物品販売店舗
構造種別 S造
構造形式 ラーメン構造
基礎形式 独立基礎
建築面積 286.52㎡
建物高さ 5.05m
延床面積 286.52㎡
階数 地上1階
25. 某役場公用車車庫
Gunma, Japan
用途 自動車車庫
構造種別 S造
構造形式 ラーメン構造
基礎形式 布基礎
建築面積 488.71㎡
建物高さ 4.52m
延床面積 481.72㎡
階数 地上1階
26. 某⼯場
Fukushima, Japan
用途 工場
構造種別 S造
構造形式 ラーメン構造
基礎形式 独立基礎
建築面積 1,905.84㎡
建物高さ 5.70m
延床面積 1,884.84㎡
階数 地上1階

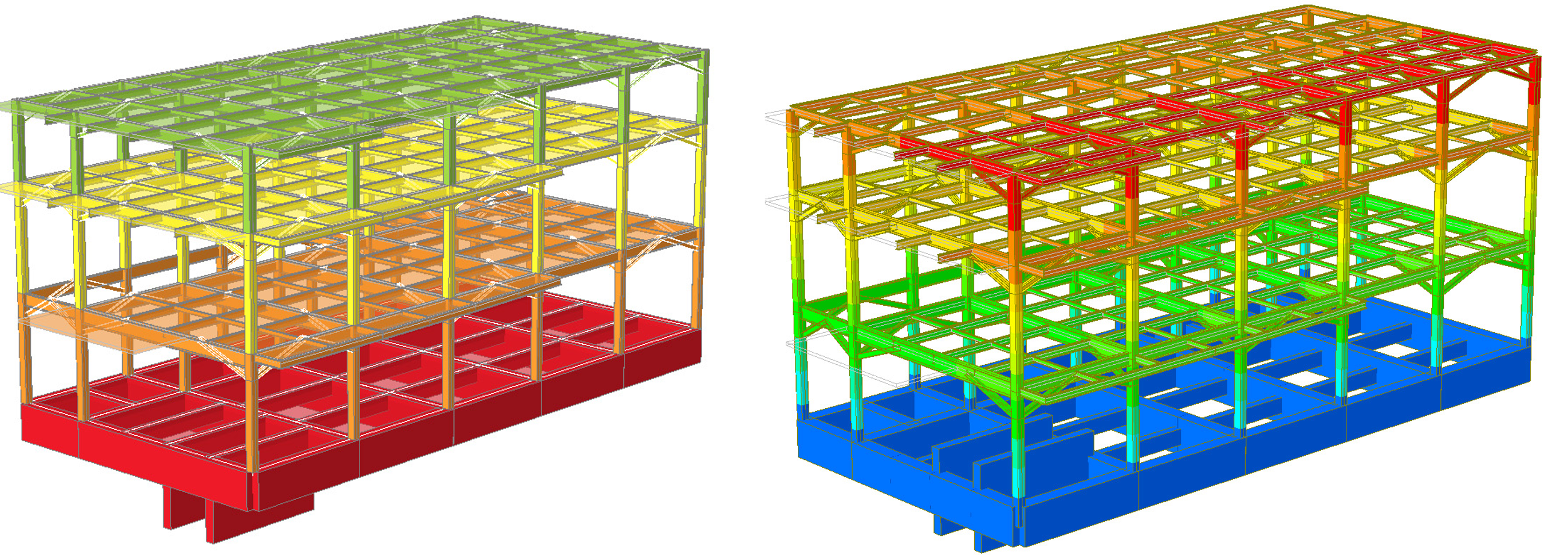

27. 某事務所
Tokyo, Japan
用途 事務所
構造種別 S造
構造形式 方杖補強付きラーメン構造
基礎形式 杭基礎
建築面積 415.26㎡
建物高さ 15.27m
延床面積 1,171.49㎡
階数 地上3階
28. 某車販売会社洗車場棟
Ishikawa, Japan
用途 洗車場
構造種別 S造
構造形式 ラーメン構造
基礎形式 べた基礎
建築面積 90.25㎡
建物高さ 3.90m
延床面積 90.25㎡
階数 地上1階
