概要
本コラムは、MIDAS eGENを活用して設計された、RC造物件の適用事例をご紹介します。
INDEX
1. 神楽坂二丁目計画
2. 特別養護老人ホーム湯楽苑(仮称)
3. 障がい者支援施設ステージ桜ヶ丘 小規模多機能型居宅介護事業所南風(仮称)
4. 石山ビル(仮称)
5. ゴルフクラブ浴室棟
6. 某店舗
7. 甲府大里幼稚園
8. 北上市⽴⿊沢尻東⼩学校
9. 某公共施設
10. 北青山M邸
11. 認定こども園高座 みどり幼稚園

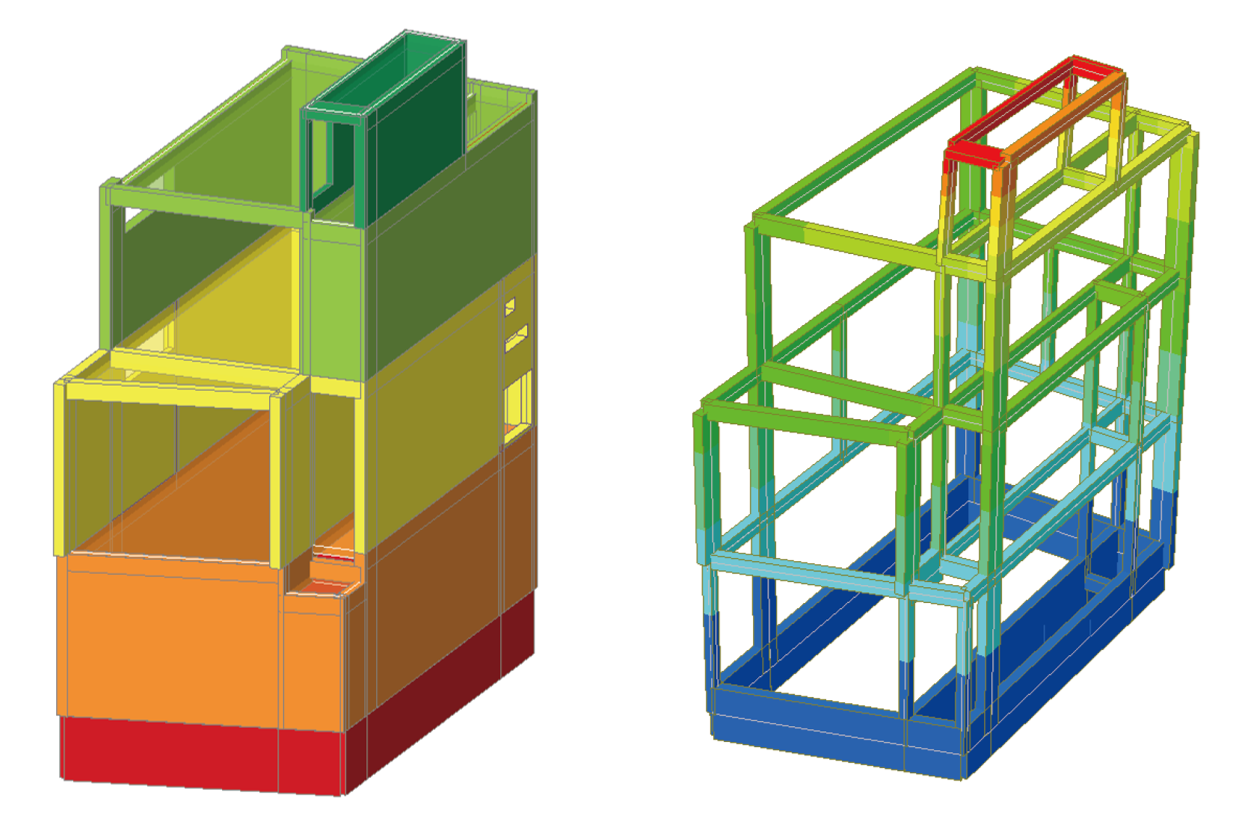

1. 神楽坂二丁目計画
Tokyo, Japan
所在地 東京都新宿区
用途 飲食店
延床面積 174㎡
階数 地上2階、地下1階、塔屋1階
主体構造 RC造
本建物は、長方形（5.8mＸ11.1m）の平面形状を有する地下1階、地上2階、塔屋1階、建物高さ8.087m、軒高さ7.667mのテナントビルである。
構造種別は鉄筋コンクリート造とし、架構形式はＸ方向Ｙ方向ともに壁厚と柱・梁幅が同寸の耐力壁付きラーメン架構である。
水平力に対して、外壁およびコア壁(階段室・設備室壁)をバランスよく配置し、ほぼ全ての水平力を耐力壁で負担する構造とした。
道路側の短辺方向外壁には耐力壁を設けず、バルコニー先端と外壁の通りに逆梁フレームを配置することで、全面開口を得ることができ、建築の機能と整合性のとれた構造計画とした。
耐力壁厚と柱・梁幅を全て同寸法とすることで、フレーム突出部を無くし、平面計画や空間の自由度を高くしている。
基礎形式は、敷地内で実施した地盤調査結果に基づき、シルト質細砂層を支持層とする直接基礎（べた基礎）で計画する。

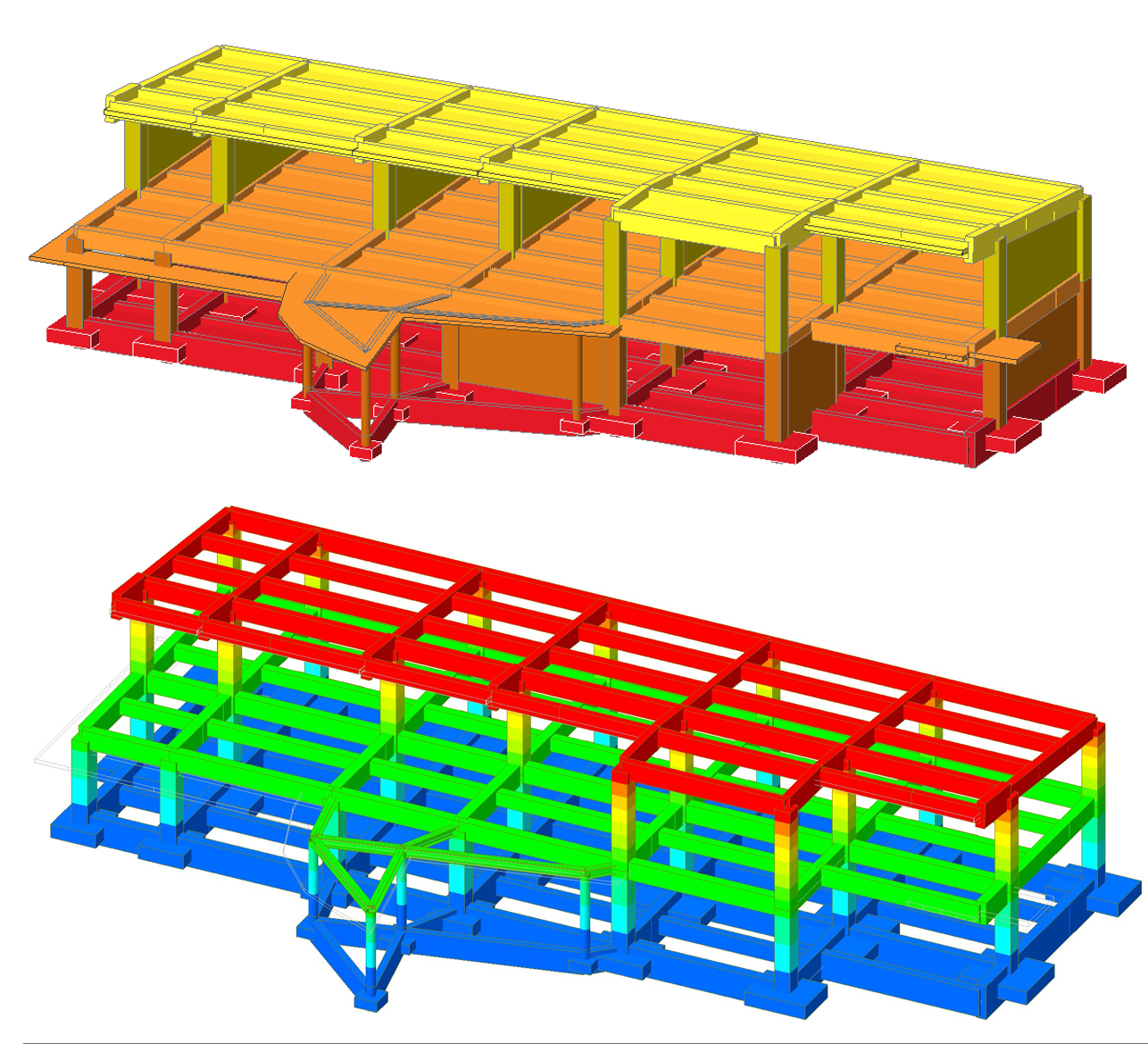

2. 特別養護老人ホーム湯楽苑(仮称)
Nagasaki, Japan
所在地 長崎県雲仙市
用途 老人ホーム
延床面積 2,933.06㎡
階数 地上3階
主体構造 RC造
本建物は短辺約56.3ｍ、長辺約25.6ｍの平面で、高さ10.54ｍの特別養護老人ホーム(老人ホーム)である。
平面形状は概ね矩形で、立面形状は整形であるが一部敷地の傾斜に応じてセットバックする形状となっている。
構造種別は鉄筋コンクリート造、架構形式は両方向とも耐震壁付きラーメン構造の強度抵抗型としている。
耐震壁の厚さは150～250mmとし、耐震壁周囲の柱梁部材の厚さをそれにそろえて柱型がないデザインとした。
本建物の基礎形式は、設計GL-22m以深に位置する強風化火山円礫岩を支持層とした杭基礎を採用する。

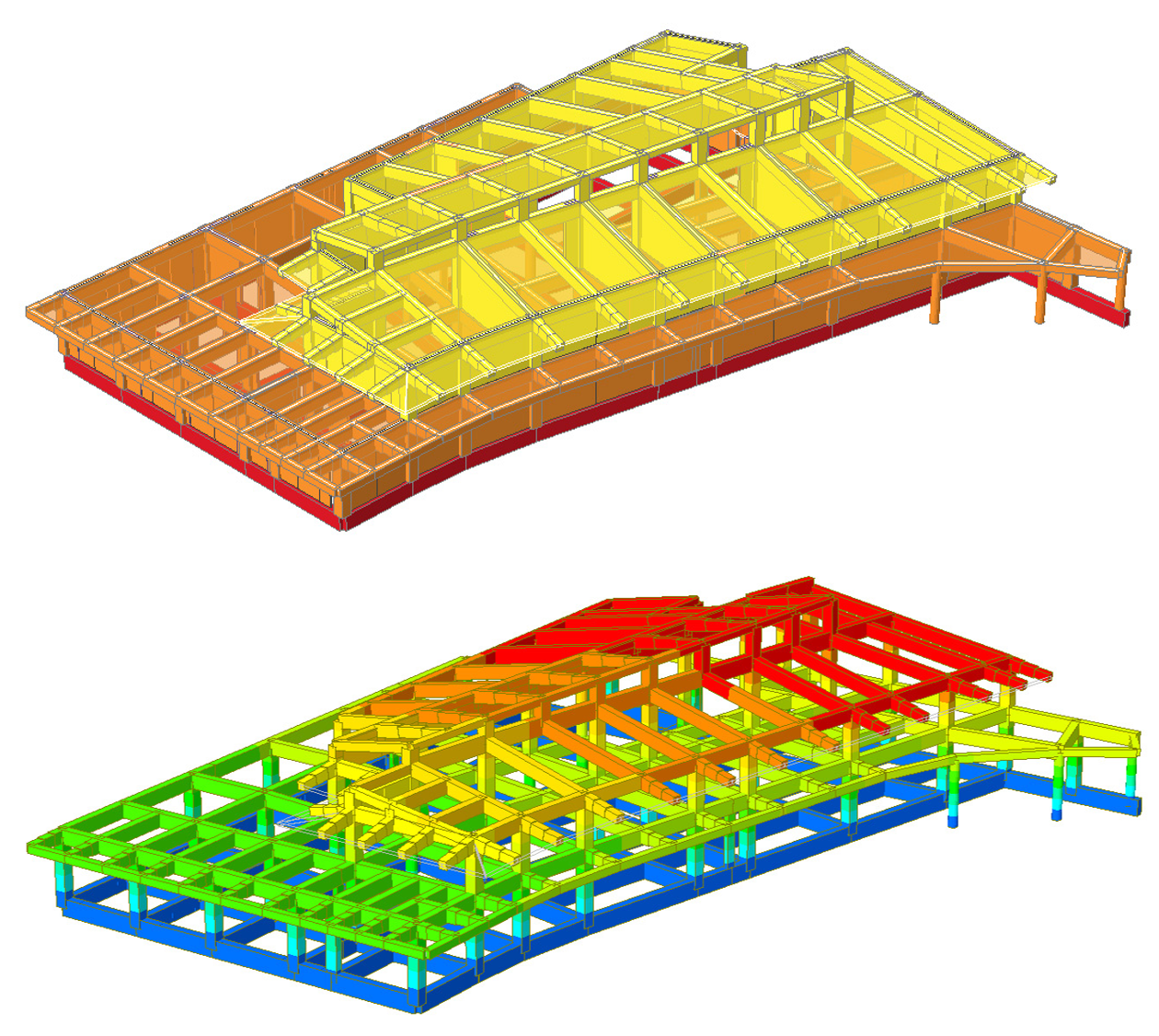

3. 障がい者支援施設ステージ桜ヶ丘 小規模多機能型居宅介護事業所南風(仮称)
Kochi, Japan
所在地 高知県安芸市
用途 老人ホーム
延床面積 3,204.30㎡
階数 地上2階
主体構造 RC造
本建物は短辺約25.9ｍ、長辺約54.5ｍの平面で、高さ9.14ｍの老人ホーム、福祉ホームその他これに類するものである。
平面形状は不整形で、立面形状は整形であり、屋根は陸屋根となっている。
構造種別は鉄筋コンクリート造、架構形式は両方向ともラーメン構造架構の靭性抵抗型とした。
壁の厚さは150～180mmとし、フレーム内雑壁はフレームの変形性能を確保するため構造スリットを設ける。
床は在来工法とし、一部中空スラブを使用している。
本建物の基礎形式は、設計GL-1.85～3.2m以深に位置するシルト混り砂礫層を支持層とした直接基礎を採用する。
一部範囲では支持層がGL-3.2m以深となるため、基礎下をラップルコンクリート置換する計画とした。

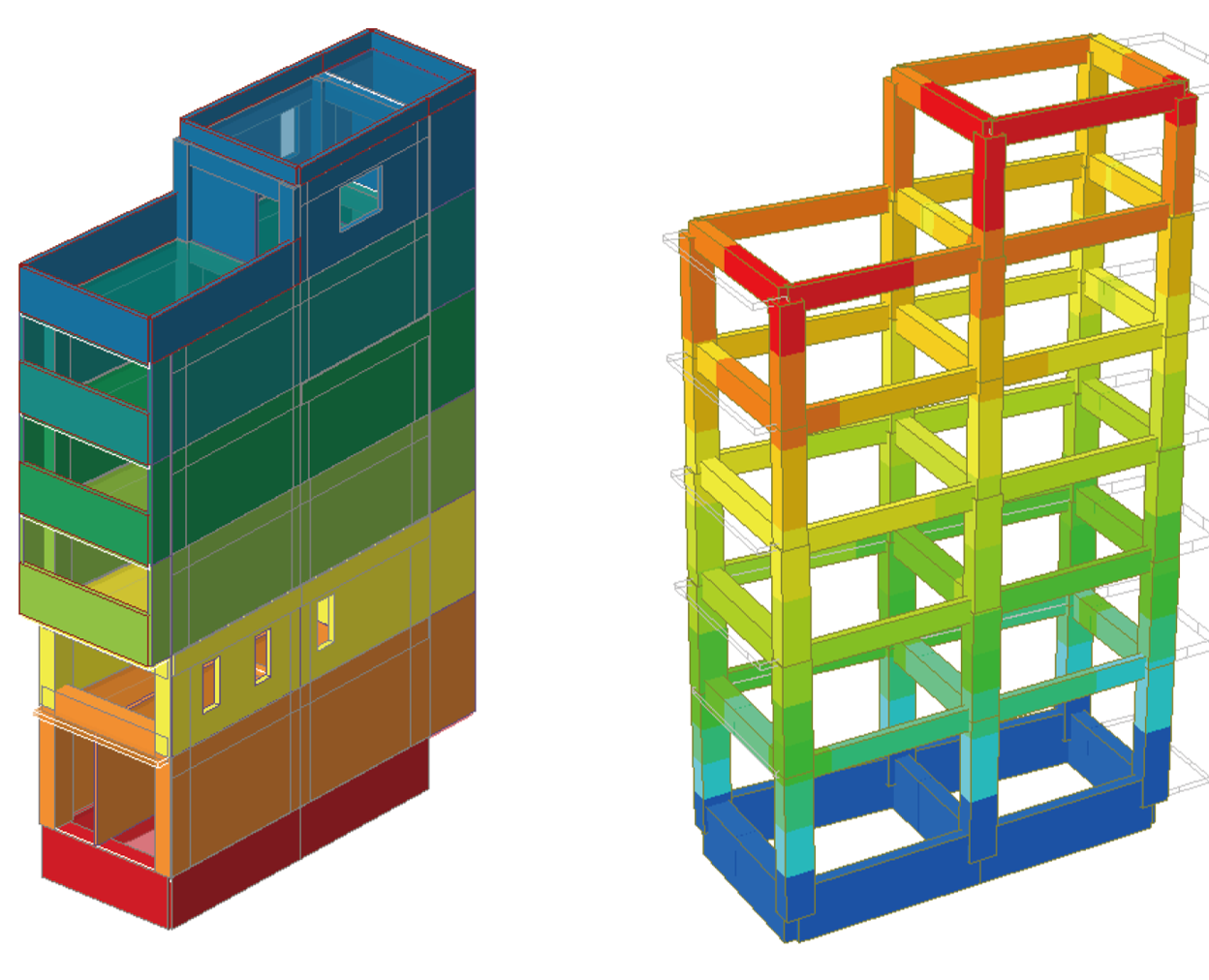

4. 石山ビル(仮称)
Tokyo, Japan
所在地 東京都練馬区
用途 店舗、事務所
延床面積 259.60㎡
階数 地上6階
主体構造 RC造
本建物は短辺約4.25ｍ、長辺約11.67ｍの平面で、高さ18.45ｍのt店舗・事務所である。
平面形状は矩形で、立面形状は整形であるが6階においてセットバックする形状となっている。屋根は陸屋根である。
構造種別は鉄筋コンクリート造、架構形式はX方向が耐震壁付きラーメン構造、Y方向がラーメン構造となっている。
耐震壁の厚さは150～180mmとし、一部のフレーム内雑壁はフレームの変形性能を確保するため構造スリットを設けた。
本建物の基礎形式は、設計GL-12m以深に位置する砂混り礫層を支持層とした杭礎を採用する。
既存杭による偏心は、基礎及び地中梁で処理する計画として別途検討を行った。
また、本建物は塔状比が17.95/3.55=5.06であるためため、転倒に対する検討も行った。

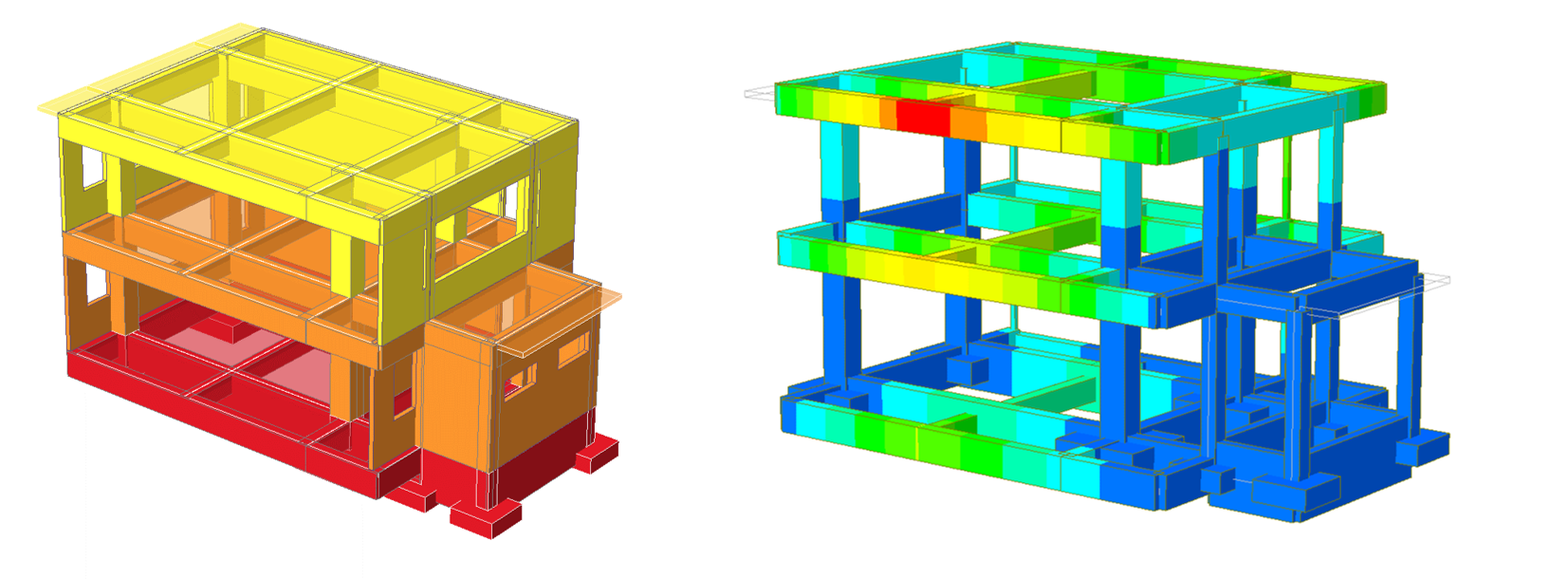

5. ゴルフクラブ浴室棟
Chiba, Japan
用途 ゴルフクラブハウス
構造種別 RC造
構造形式 耐震壁付きラーメン構造
基礎形式 べた基礎
建築面積 490.00㎡
建物高さ 5.30m
延床面積 480.00㎡
階数 地上1階

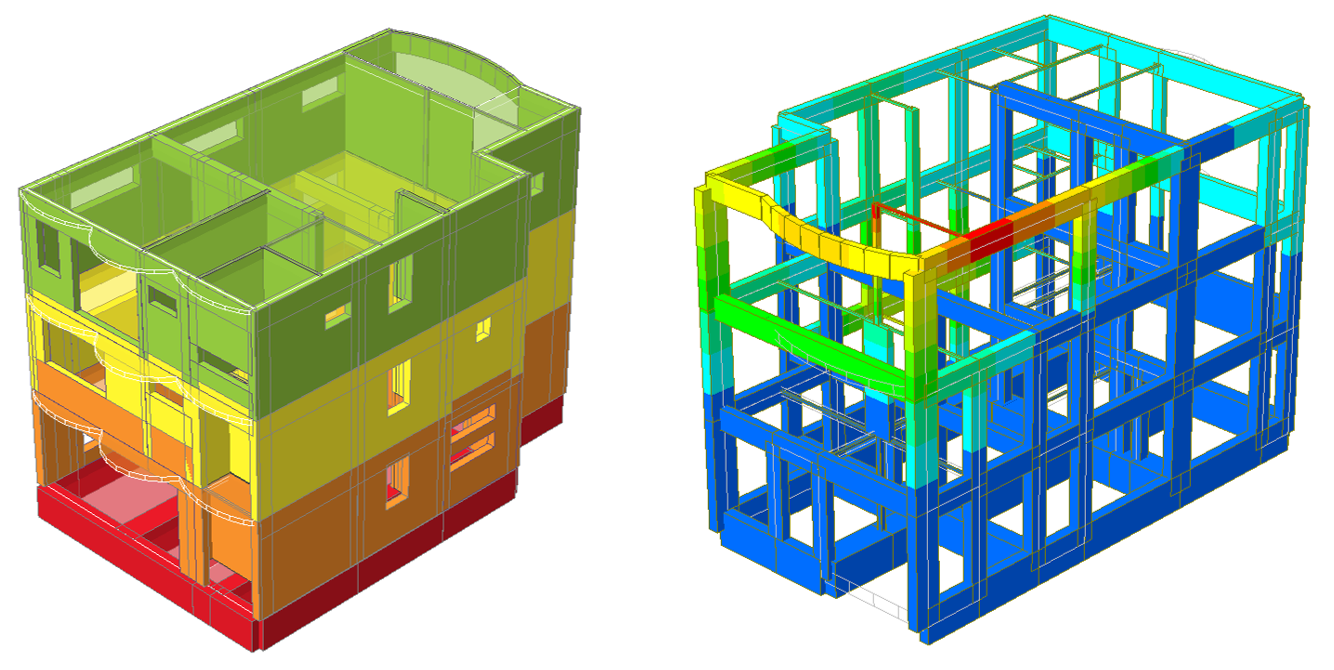

6. 某店舗
Tokyo, Japan
用途 店舗
構造種別 RC造
構造形式 耐震壁付きラーメン構造
基礎形式 杭基礎
建築面積 81.23㎡
建物高さ 9.95m
延床面積 274.75㎡
階数 地上3階、地下1階

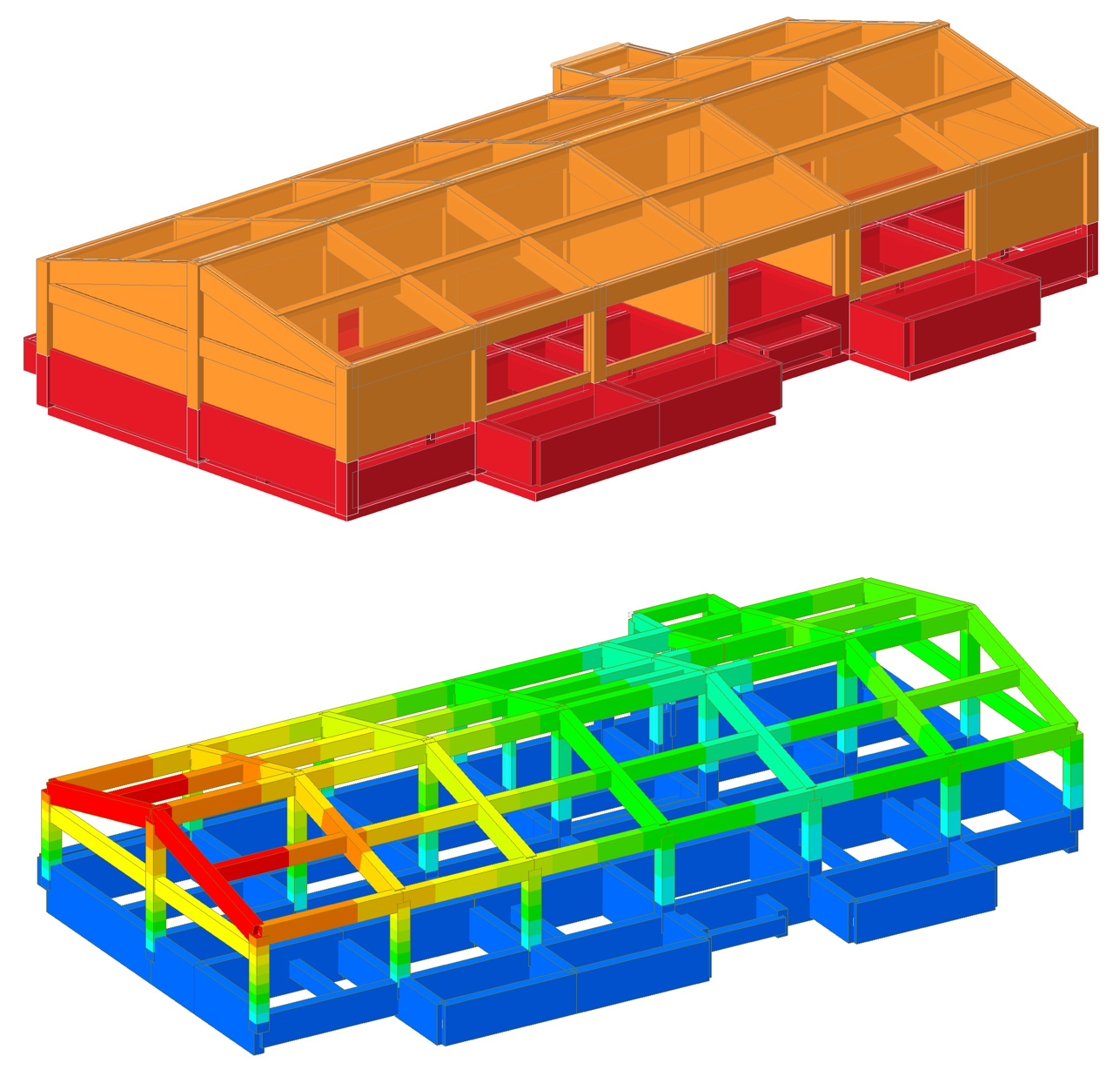

7. 甲府大里幼稚園
Yamanashi, Japan
用途 こども園
構造種別 RC造
構造形式 耐震壁付きラーメン構造
基礎形式 独立基礎
建築面積 588.68㎡
建物高さ 9.09m
延床面積 926.23㎡
階数 地上2階

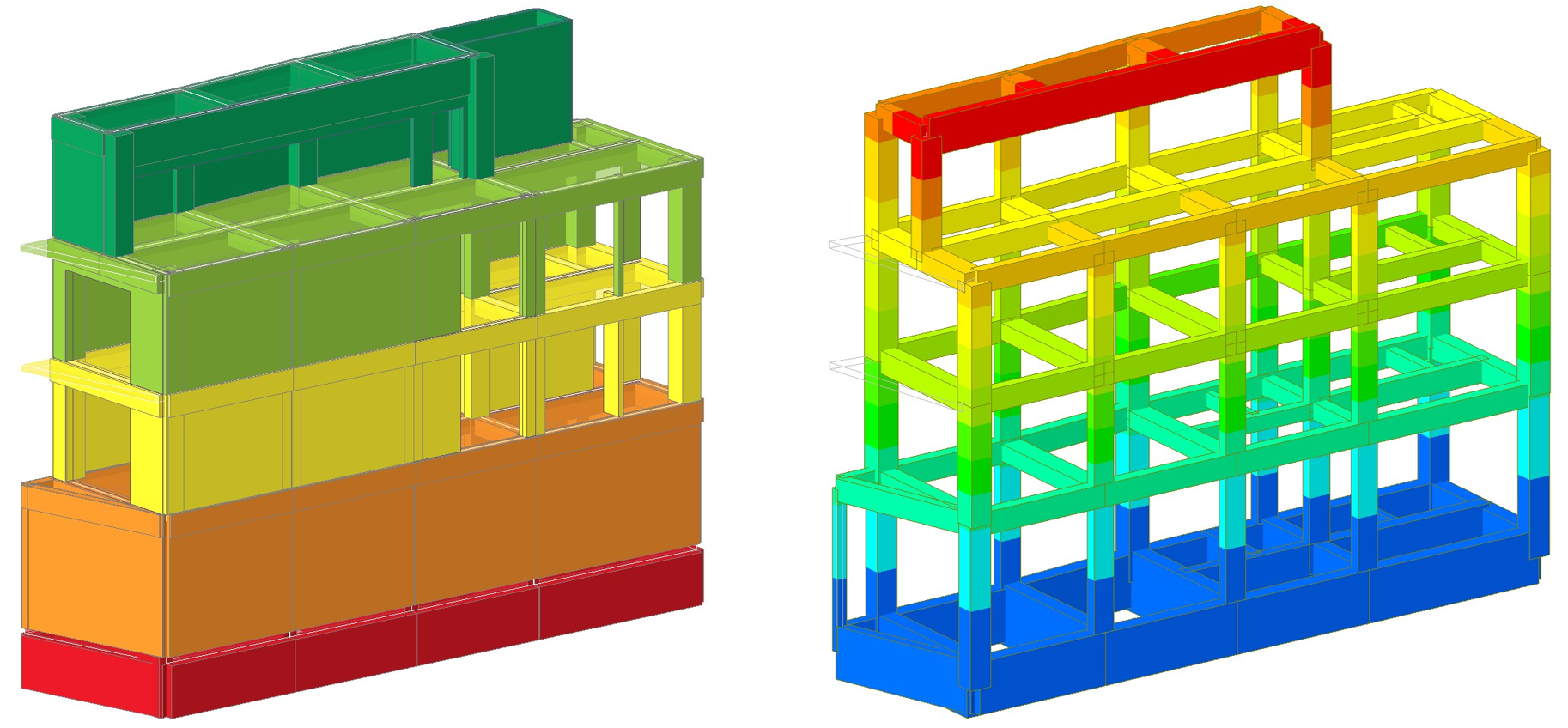

8. 北上市⽴⿊沢尻東⼩学校
Iwate, Japan
用途 教室及び渡り廊下
構造種別 RC造
構造形式 ラーメン構造（一部耐震壁併用）
基礎形式 独立基礎
建築面積 130.36㎡
建物高さ 7.55m
延床面積 267.09㎡
階数 地上2階

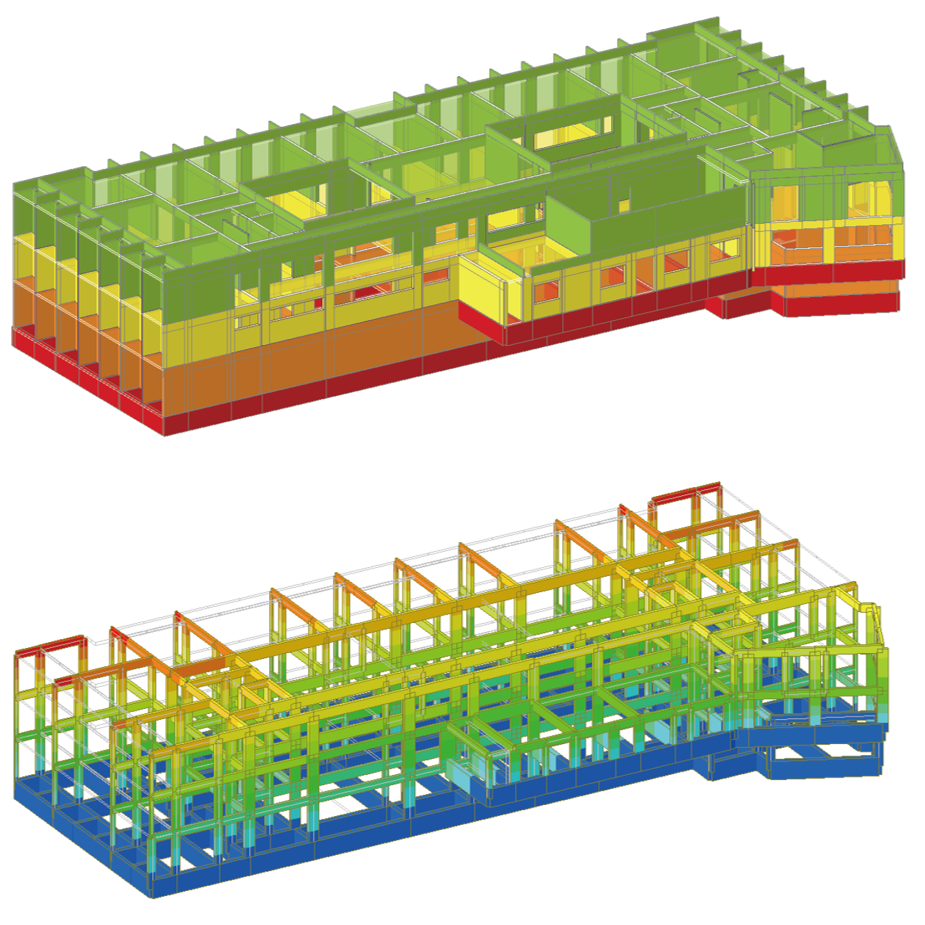

9. 某公共施設
Yamaguchi, Japan
用途 消防署
構造種別 RC造
構造形式 耐力壁付きラーメン構造
基礎形式 直接基礎
建築面積 450.71㎡
建物高さ 8.20m
延床面積 635.24㎡
階数 地上2階

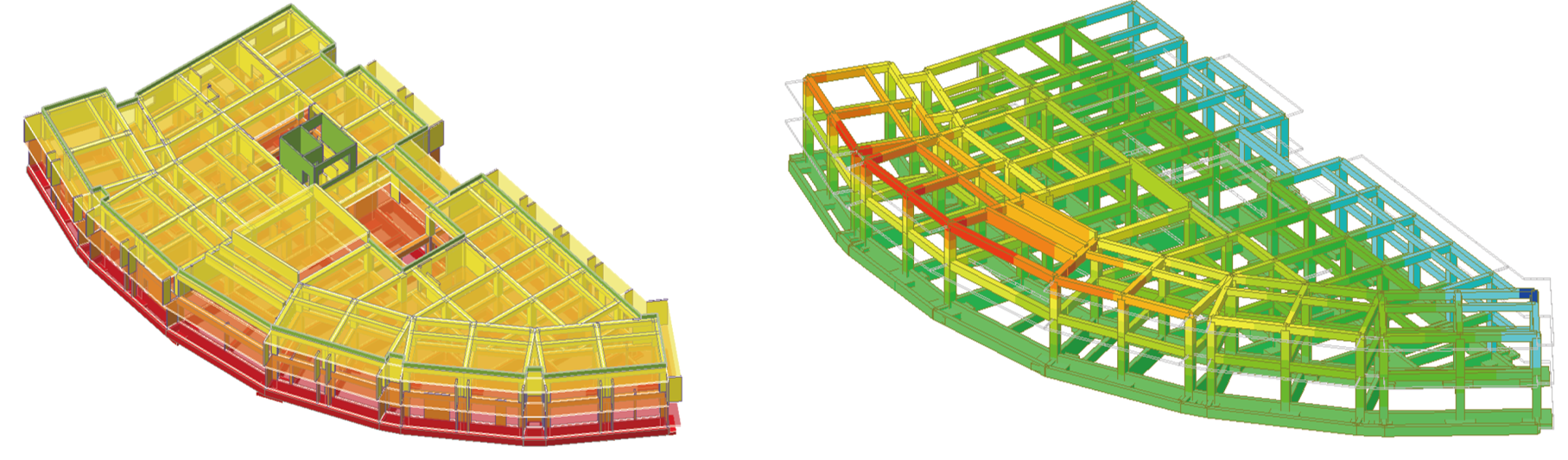

10. 北青山M邸
Tokyo, Japan
用途 専用住宅
構造種別 RC造
構造形式 耐震壁付きラーメン構造
基礎形式 べた基礎
建築面積 114.2㎡
建物高さ 9.30m
延床面積 307.31㎡
階数 地上3階

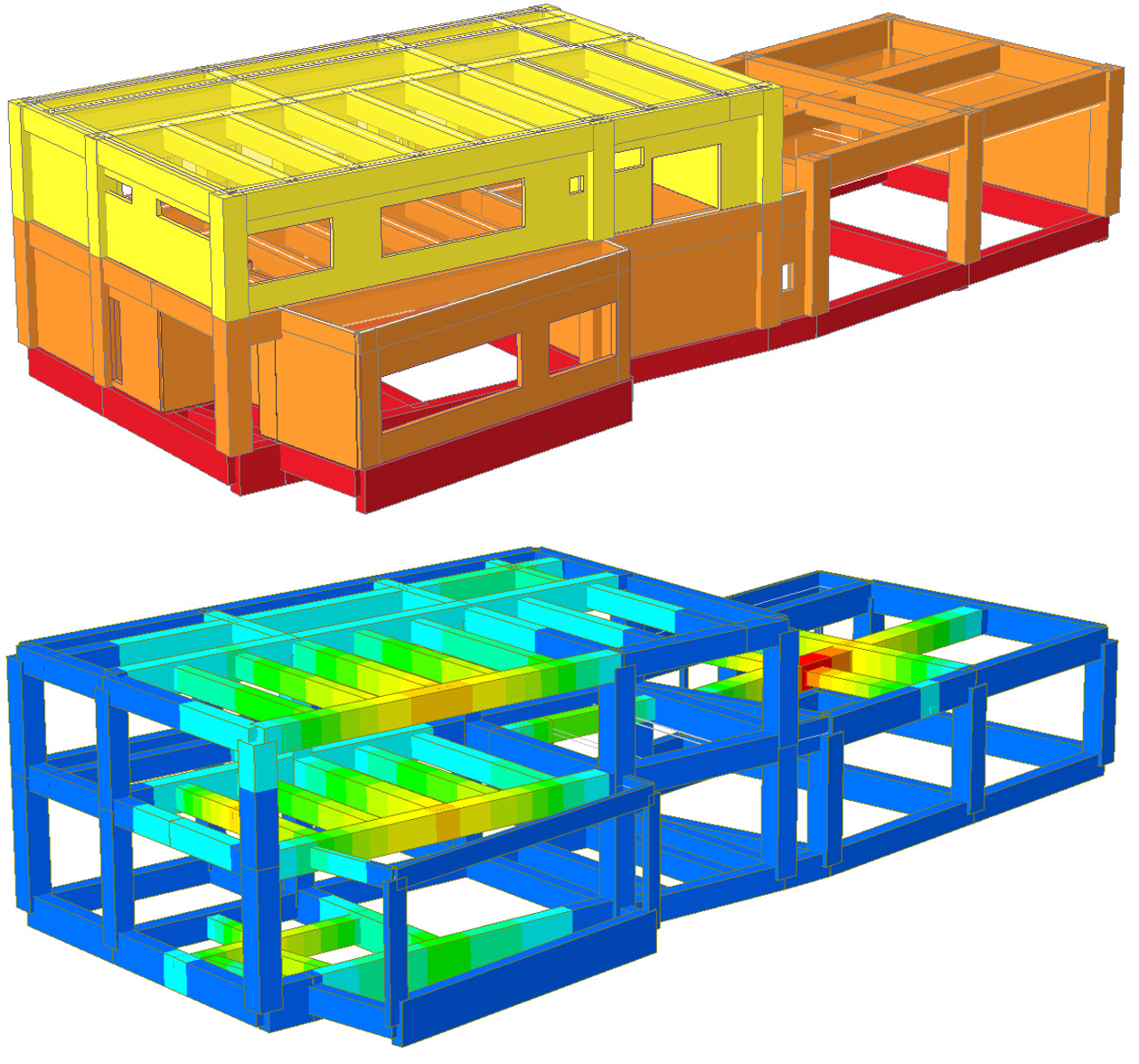

11. 認定こども園高座 みどり幼稚園
Kanagawa, Japan
用途 保育所
構造種別 RC造
構造形式 耐力壁付きラーメン構造
基礎形式 独立基礎
建築面積 1,113.58㎡
建物高さ 10.18m
延床面積 1,543.68㎡
階数 地上2階
