はじめに
このガイドではMIDAS NXで登録したテーブルをExcelに直接出力する方法について説明します。M-Connectorは、構造計算書や結果処理業務を自動化する強力なツールです。
出力の前提条件
開始する前に、次の条件が満たされていることを確認してください。
報告書テーブル登録：MIDAS NXでExcelに出力するテーブルを事前に登録する必要があります。なお、結果テーブルの場合は解析が完了している必要があります。
ログインとAPI接続：MIDAS会員でログインしていただき、MAPIキーが有効であり、ExcelとMIDAS NX間の接続を確認してください。（「クイックスタートガイド」を参照）
1. MIDAS NXで報告書テーブル登録

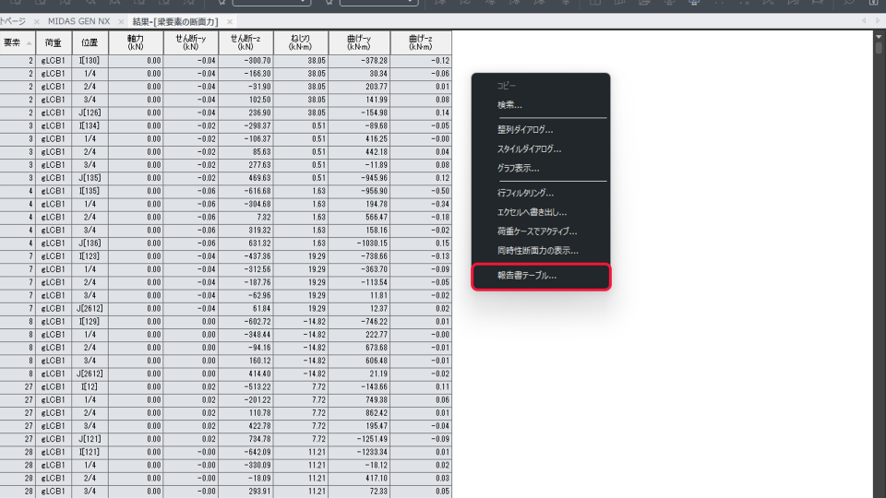

Excelに出力したいイメージをMIDAS NXで表示し、報告書テーブルを登録を行います。
| 報告書テーブル登録 |

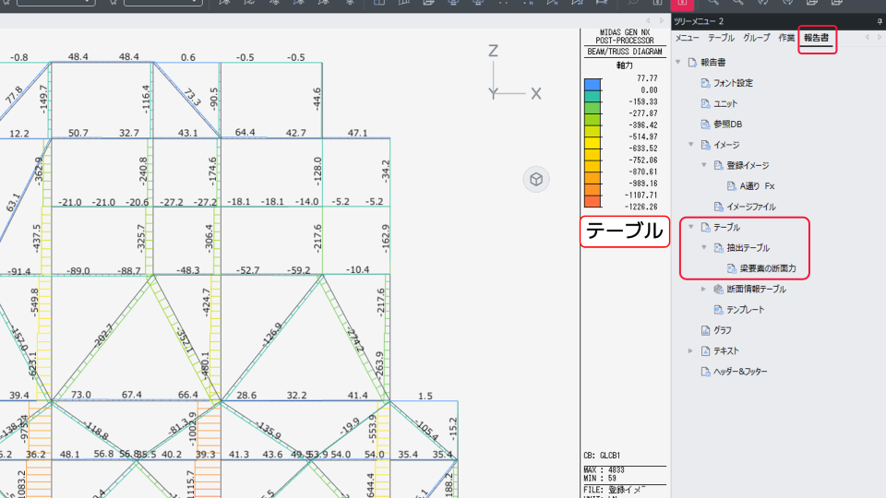

登録したテーブルはツリーメニューの報告書のタブで確認できます。
| 報告書に登録されたテーブル |

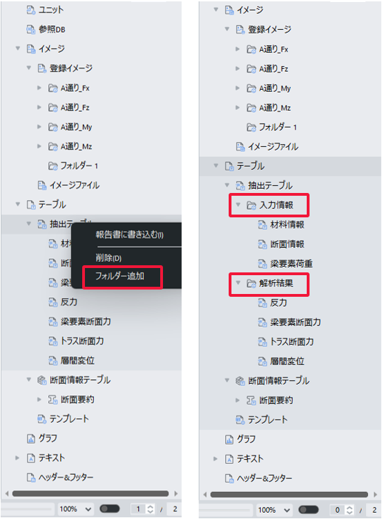

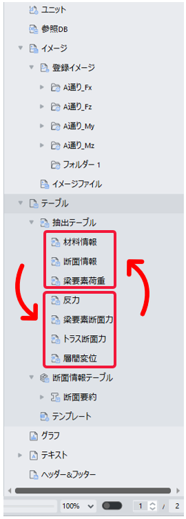

登録したテーブルは、マウスのドラッグ＆ドロップ操作で簡単に並べ替えられます。また、新しいフォルダーを作成し、グループごとに分類して管理することもできます。
| 位置調整 | フォルダー管理 |
これでMIDAS NXでの準備は終了です。
2. Excelに登録したテーブルを出力する

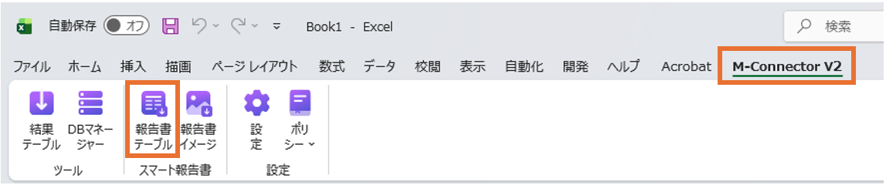

登録したテーブルはリボンメニューの「M-Connector V2」＞「報告書テーブル」から読み込めます。
MIDAS会員でログインしていただき、MAPIキーが有効であり、ExcelとMIDAS NX間の接続を確認してください。（「クイックスタートガイド」を参照）。

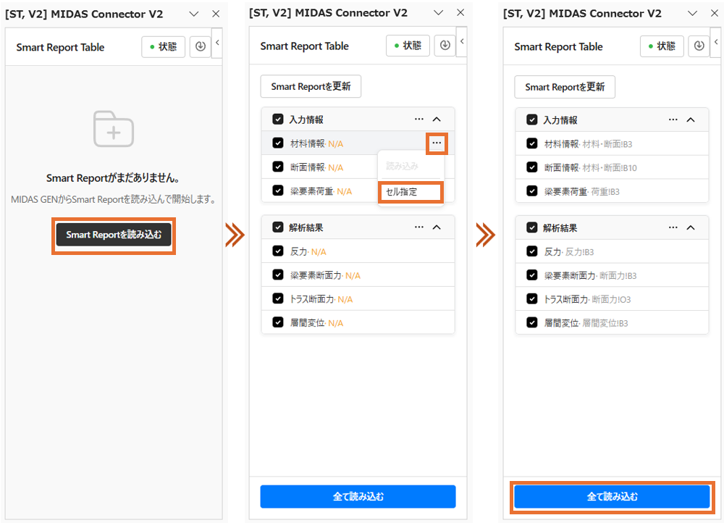

1. 「Smart Reportを読み込む」をクリックしますと、GEN NXの[報告書テーブル]の項目が読み込めます。
2. 「…」＞「セル指定」より、テーブルのセル位置を設定します。
3. 読み込むテーブルの位置を確認し、「全て読み込む」をクリックします。

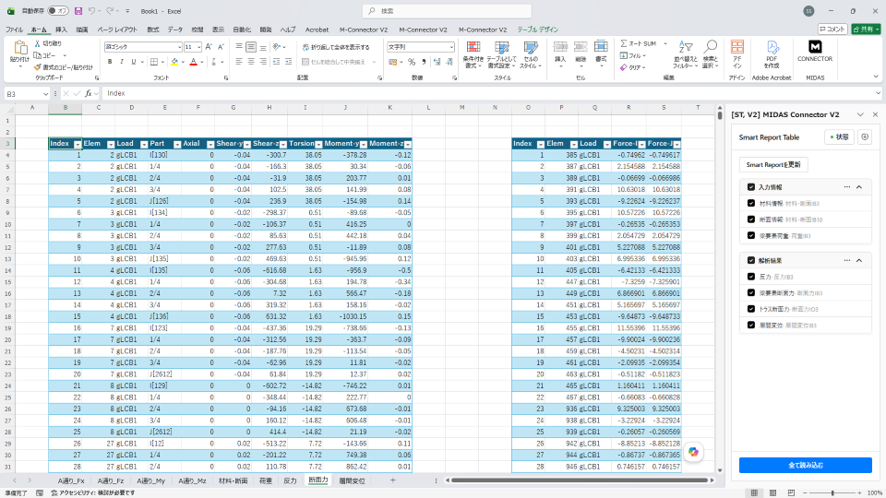

4. 指定したセルに登録したテーブルが全てExcelに出力されます。
