질문
CIM이 저장되지 않고 오류 메세지가 출력됩니다.
답변
CIM에서 작업 파일의 저장은 Base Mode에서만 이루어집니다.
Base 이외의 Mode를 실행 중이라면 한인 후 Base Mode에서 저장을 진행해 주세요~

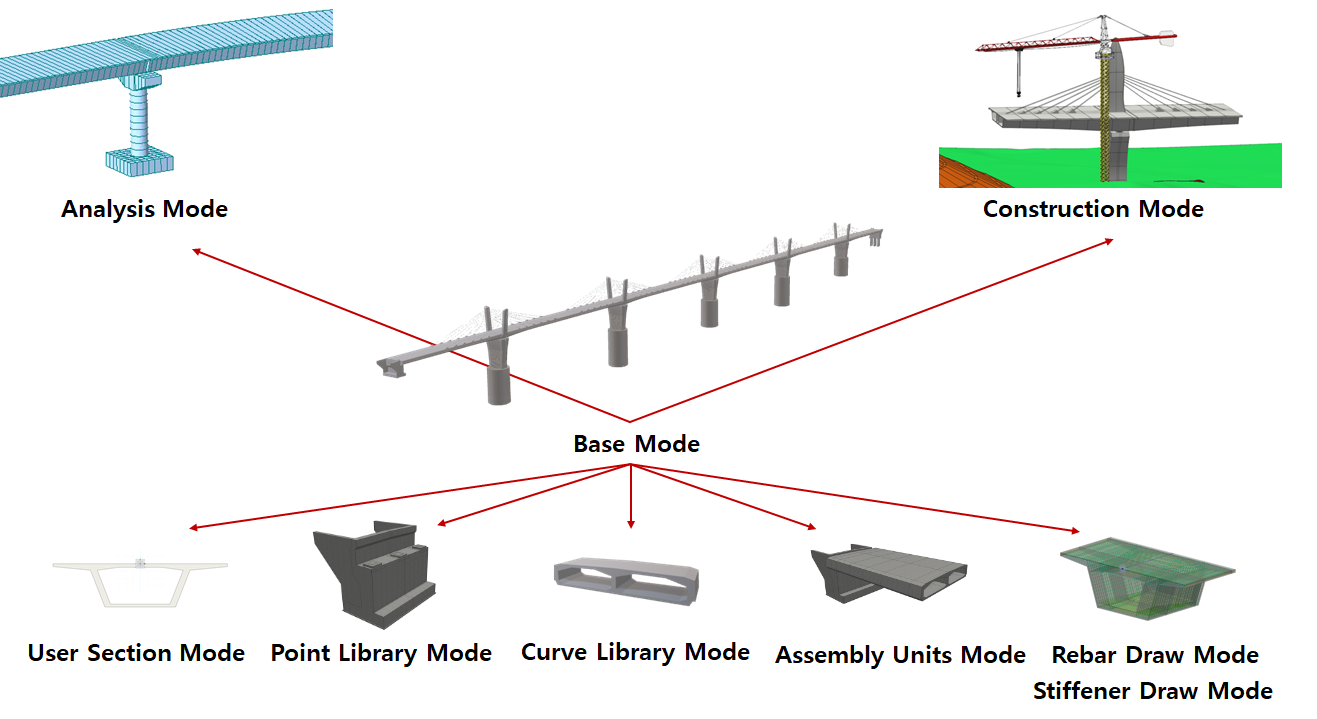

그림 1. CIM의 Mode의 종류
CIM는 Base Mode를 중심으로 총 9개의 Mode로 구성되어 있습니다.
각 모드는 사용자가 최적의 환경에서 모델링을 할 수 있도록 각기 다른 작업 화면과 패널을 구성하고 있으며,
각 모드에서는 작업을 마치고 저장 및 종료하여 Base Mode로 복귀할 수 있습니다.
CIM 저장 체계는 Base 모드에서 전체 작업을 cimz 파일의 형태로 저장하는 것과 Library를 Export시키는 것,
두 가지 형태가 있습니다.

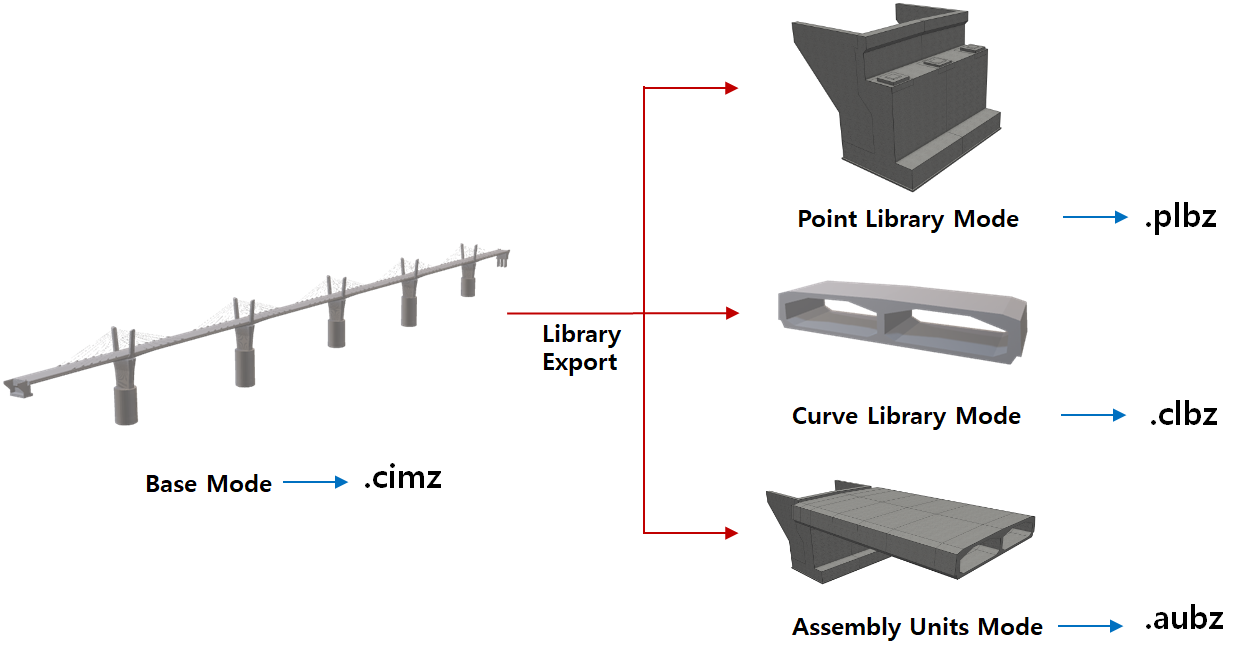

그림 2. CIM의 저장 체계
CIM 작업 파일의 저장은 Base Mode에서 File menu - Save/Save as 버튼으로 진행할 수 있으며
단축키 [ Ctrl + S ] / [ Ctrl + Shift + S ]를 사용하여 저장할 수 있습니다.
해당 파일에는 Base mode에서 진행된 도면 / 해석 / 시공 애니메이션 / Cutting View / 하위 Library / Lay out을 비롯한 모든 작업 진행 내역이 저장됩니다.

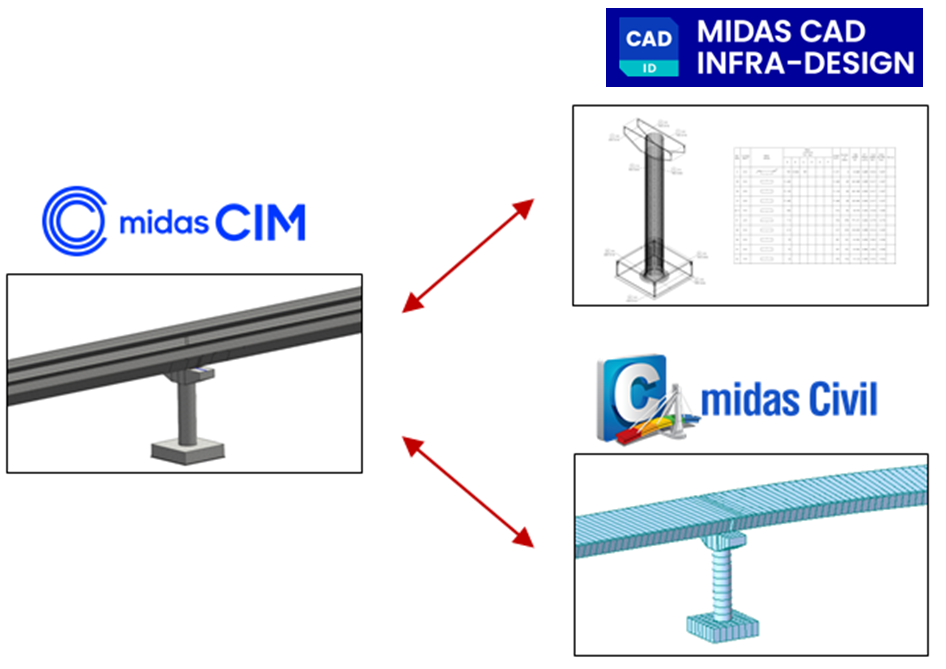

그림 3. CIM과 타프로그램과의 연동
