질문
CIM Library 구성 체계가 무엇인가요?
답변
CIM은 모델 데이터의 입력 및 활용의 효율성을 위해 단위 라이브러리(Point 및 Curve Library)로 구성되며, 단위 라이브러리의 조합 (Assembly Unit)을 활용하여 최종 모델을 작성하는 구조로 구성되어 있습니다.

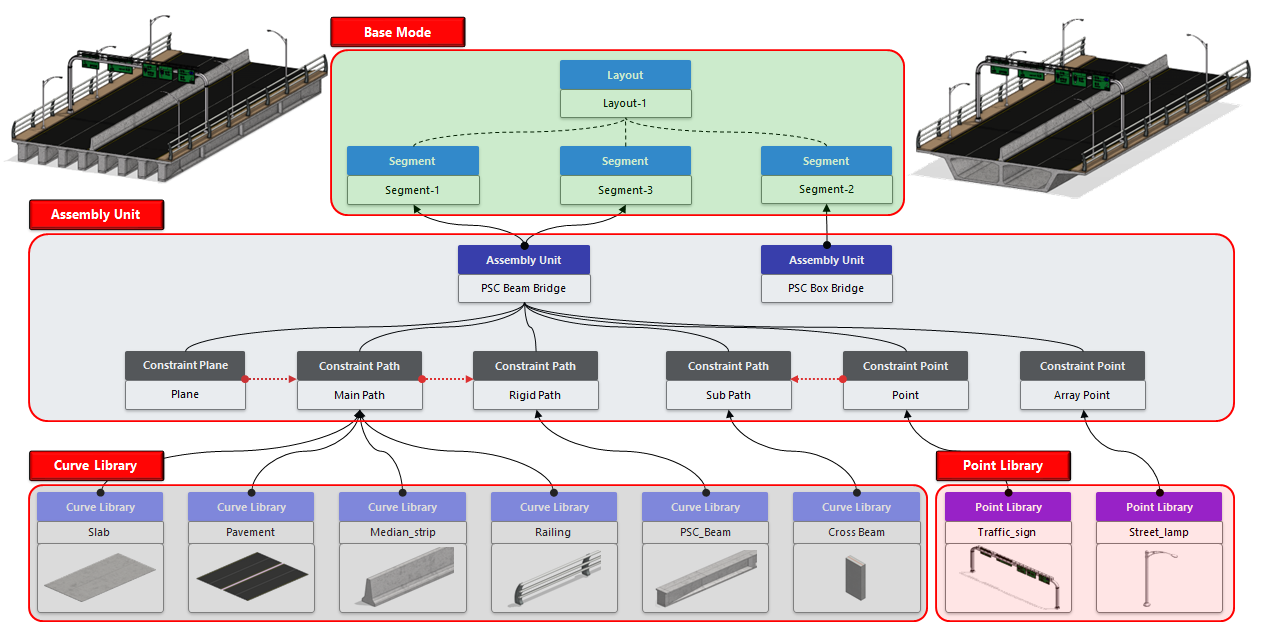

그림. 1 CIM Library 구성
- Base Mode
: 선형 정의 및 최종 모델이 생성되는 공간입니다. - Assembly Unit
: Point Library 또는 Curve Library 의 모델을 쉽게 조합하여,
최상위 Base Mode 모델 공간에 부여하기 위한 중간단계의 모델 공간입니다.
[Assembly Unit의 이해] - Point Library
: 위치 기준점을 기반으로 하는 하위 모델 공간입니다.
모델링 완성 후 Curve Library 와 Assembly Unit 또는 Base Mode 에 모델 부여가 가능합니다.
[Point Library의 이해] - Curve Library
: 선형을 기반으로 하는 하위 모델 공간입니다.
모델링 완성 후 Assembly Unit 또는 Base Mode 에 모델 부여가 가능합니다.
[Curve library의 이해]
