[Civil] Plate / Solid 요소 Size는 어느 정도가 적당한가요?

질문

Plate / Solid 요소 Size는 어느 정도가 적당한가요?



답변

Plate 요소와 Solid 요소의 조밀한 정도에 따른 결과값은 어느 정도의 요소 수를 확보한 후에는 일정한 값으로 수렴하는 양상을 보이므로 시스템의 성능을 고려하여 Mesh Size를 너무 조밀하게 분할하지 않기를 권장합니다.

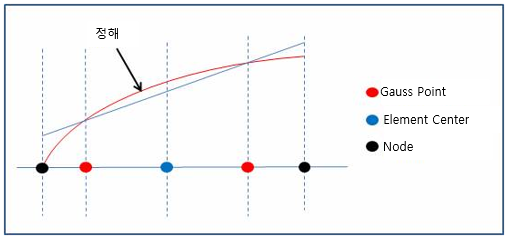

 유한요소해석은 실제의 구조물을 유한 개의 절점과 요소로 모델링 한 후 Gauss Point에서 계산된 값을 보간 / 외삽하여 결과 값을 출력합니다. 따라서 절점 간의 간격이 작을수록 실제와 유사한 결과값을 산출하며, 이는 아래의 그림으로 설명될 수 있습니다.

 유한요소해석 프로그램을 사용한다는 것은 프로그램의 성능이 발휘될 수 있는 한도 내에서 실제의 구조물을 유한 개의 절점과 요소로 표현하겠다는 전제를 지니고 있어야 합니다.

 MIDAS 프로그램에서 해석 시에 사용할 수 있는 메모리는 현재 최대 2GB 입니다. 해석 시 사용되는 메모리는 몇 번의 계산이 이루어지느냐 에 따라 좌우되며, 모델마다 크기가 다르므로 Mesh Size 보다는 전체 모델에서의 절점과 요소 개수에 영향을 받습니다.

 결론적으로 적정한 Mesh Size에 대한 기준은 없으며, 시스템의 성능과 해석의 정확도를 고려하여 사용자 분께서 직접 판단하셔야 합니다.

 참고로 Plate 요소와 Solid 요소의 조밀한 정도에 따른 결과값은 어느 정도의 요소 수를 확보한 후에는 일정한 값으로 수렴하는 양상을 보입니다. 따라서 허용할 수 있는 오차 범위를 만족한다면, 시스템의 성능을 고려하여 Mesh Size를 너무 조밀하게 분할하지 않기를 권장합니다.
