질문
지중구조물에 이동하중 재하시 동시재하 하중으로 치환되지 않습니다.
답변
이동하중을 Moving Load Tracer 기능으로 정적하중으로 변환한 후 동시 재하하중으로 치환해야 합니다.
동시재하 하중조합은 비선형 하중조합을 생성할 수 없으며 Tension / Compresion Only Point Spring Element는 Moving Load Analysis에서 Nonlinear Analysis를 수행하지 않습니다.
이동하중을 Moving Load Analysis에서 linear Analysis를 수행한 후 Moving Load Tracer 기능으로 정적하중으로 변환한 후 동시재하 하중으로 치환합니다.
1) My가 최대인 하중을 Moving Load Tracer 기능을 이용하여 찾습니다.

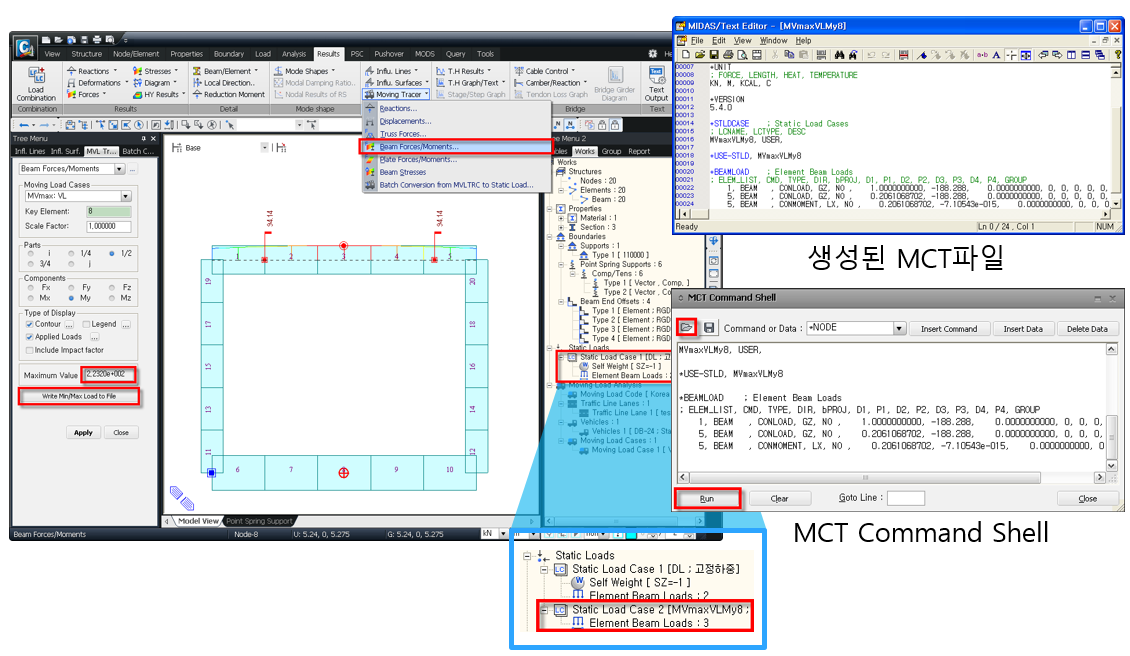

2) 영향선 또는 영향면 해석을 수행하고 Moving Load Cases 와 요소를 선택하여 최대 또는 최소 결과치가 발생되는 상태의 이동하중을 확인 합니다. 이후, Write Min / Max Load to File로 정적하중으로 변환하여 MCT 형식으로 출력합니다.
3) MCT 파일을 Tools > MCT Command Shell에 붙여 넣은 후 Run 버튼을 클릭합니다.
4) Run 버튼을 클릭하면 다음과 같이 Static Load Case 2가 생기며 Moving Load Tracer 기능으로 결과를 본 이동하중을 정적하중으로 재하합니다.
5) 정적하중으로 변환한 하중을 동시재하 하중으로 치환하여 지중구조물 해석을 수행하시면 됩니다.
