[Civil] 곡면의 판요소에 면하중이 입력이 되지 않습니다.

질문

곡면의 판요소에 면하중이 입력이 되지 않습니다.



답변

하중이 재하되는 판요소를 Structure Group으로 설정한 후에 Assign Plane Loads의 Element Selection을 Group으로 선택하면 하중이 재하됩니다.

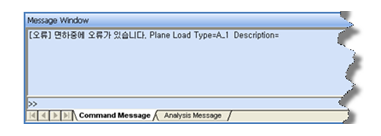

Define Plane Load Type 기능으로 정의한 Plane Load를 Assign Plane Loads 기능을 이용하여 곡면의 판요소에 적용할 때, 아래와 같은 오류 메세지가 출력되며 입력이 되지 않는 경우가 있습니다.

Assign Plane Loads의 Element Selection을 Elements on the loading plane으로 선택하면 재하평면 (Loading Plane)에 존재하는 요소에 하중을 재하합니다. 하지만 아래에 그림과 같은 곡면의 판요소에 적용하면 하중이 재하 될 평면에 요소가 존재하지 않으므로 오류가 발생합니다.

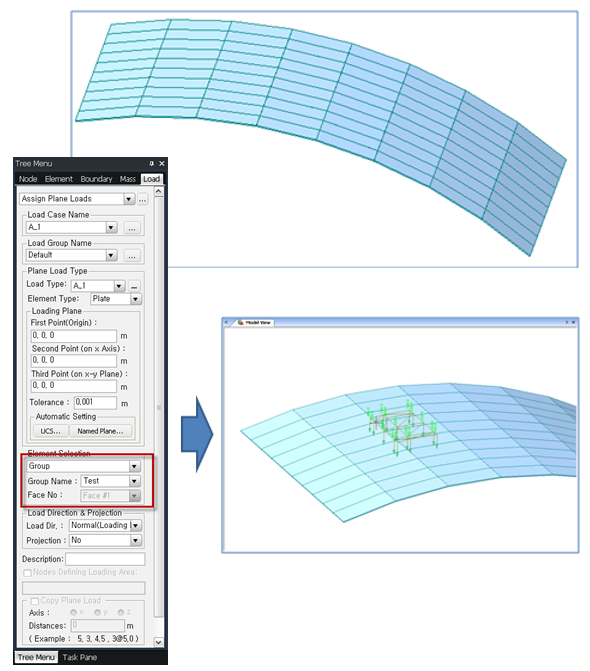

이러한 경우 해당 판요소를 Structure Group으로 설정한 후에 Assign Plane Loads의 Element Selection을 Group으로 선택하면 문제를 해결할 수 있습니다.
