질문
지중구조물에서 압축전담 스프링 사용 시 Singular Error가 발생됩니다.
답변
올바른 해석을 위해서는 동시에 작용하는 하중을 하나의 하중조건에 정의하여 해석 시 동시에 하중이 재하되도록 해야 합니다.

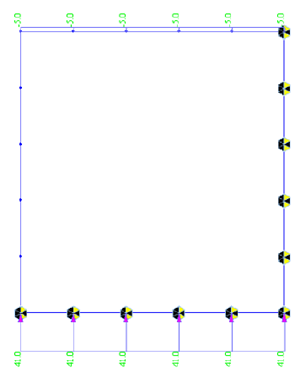

위 모델은 암거 구조물로서 구조물을 지지하는 흙의 압축전담 특성을 고려하기 위하여 압축전담 스프링을 사용한 예입니다.
이 경우 양압력 또는 편토압을 받을 경우 압축전담 스프링에 모두 인장력이 발생하여 스프링으로서 역할을 수행하지 못하게 됩니다.
그런데 구조물은 양압력 또는 편토압만 받는 경우는 존재하지 않고, 자중을 포함한 여러 하중이 동시에 재하되기 때문에 개별 하중조건에 대해서 인장스프링이 발생하는 것은 의미가 없습니다. 하중조합을 사용하면 포함된 개별 하중조건의 결과를 조합하기 때문에 이 역시 의미없는 결과를 보여주며, 올바른 해석을 위해서는 동시에 작용하는 하중을 하나의 하중조건에 정의하여 해석 시 동시에 하중이 재하되도록 해야 합니다.
이를 위해서는 Load 탭 > Static Loads (Type) 그룹 > Using Load Combinations 기능을 이용, 하중조합을 하중 조건으로 변환하여 구조물에 동시에 작용하도록 해야 합니다.
이 때, 하중조합에 사용된 개별 하중조건은 삭제하여야 경계조건에 따른 Singular Error 발생을 막을 수 있습니다
