[Civil] SPC에서 생성한 임의 형상 단면이 Steel Design에 적용이 되지 않습니다.

질문

SPC에서 생성한 임의 형상 단면이 Steel Design에 적용이 되지 않습니다.



답변

Steel Design을 위해서는 SPC에서 Line Type으로 정의한 후에 Steel Design을 위한 그룹을 정의 해야 합니다.

 midas Civil에서 Steel Design이 가능한 임의형상 단면을 생성하기 위해서는 SPC (Sectional Property Calculator)에서 단면 특성을 계산한 후에 생성한 sec 파일을 Import 해야 합니다. (Tools > Sectional Property Calculator)

 SPC에서는 선 (Line Type) 또는 면 (Plane Type) 형식의 단면을 자유롭게 표현할 수 있으며, Steel Design을 위해서는 Line Type으로 정의한 후에 Steel Design을 위한 그룹을 정의해야 합니다.

 SPC에서의 Steel Design 용 임의형상 단면 생성을 위한 일련의 과정은 다음과 같습니다.

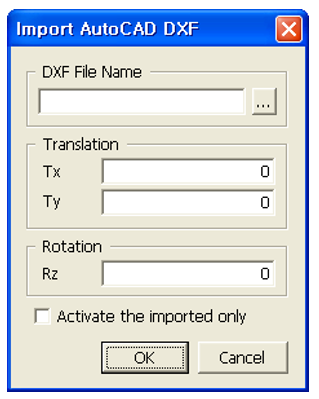

1. 단면 형상 작도

 SPC에서 직접 단면 형상을 작도하는 것이 가능하지만, 실무 사용자들에게는 CAD가 더욱 익숙하므로 DXF 파일을 Import 하는 것이 작업성 측면에서 유리합니다. (File > Import > AutoCAD DXF)

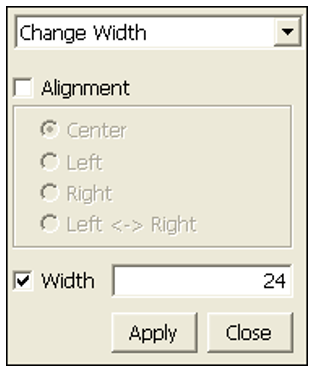

2. 단면 두께 정의

 Line Type의 단면 특성을 계산하기 위해서는 단면의 두께를 정의해야 합니다. (Model > Curve > Change Width)

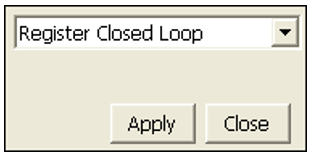

3. 폐합단면 정의

 자유돌출판 및 보강재를 제외한 폐합단면을 정의합니다. 폐합단면은 전단류 (Shear Flow) 및 전단응력 (Shear Stress) 산정 시 사용됩니다. (Model > Curve > Closed Loop > Register)

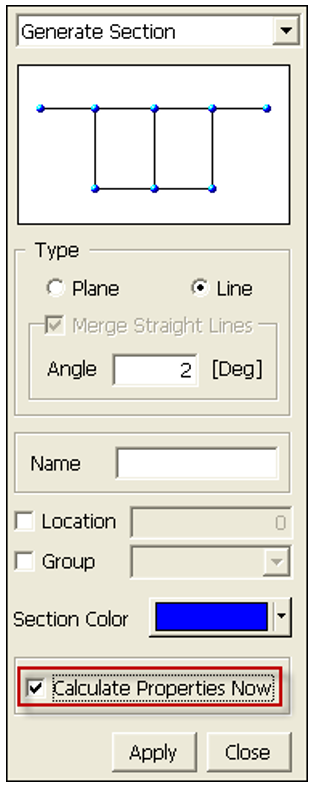

4. 단면 Type 및 이름 정의

 단면의 Type 및 이름을 정의합니다. 이 때 아래의 그림과 같이 Calculate Properties Now 옵션을 선택하면 단면 Type 및 이름을 정의하면서 동시에 단면특성을 계산할 수 있습니다. (Model > Section > Generate)

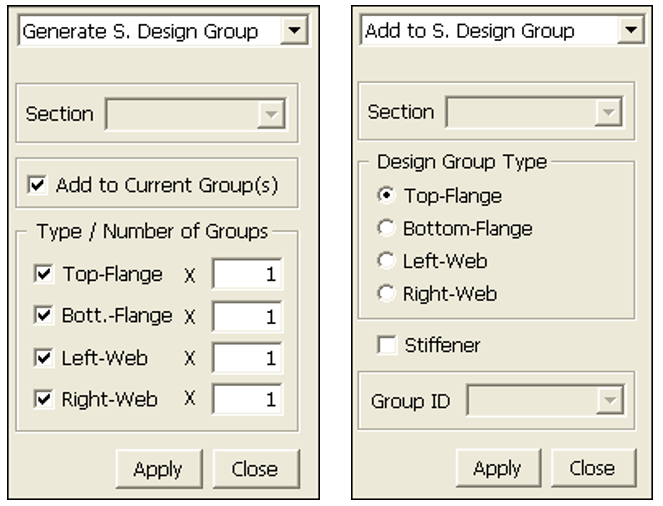

5. Steel Design을 위한 그룹 수 입력 및 그룹 정의

 SPC에서 Steel Design을 위해 정의한 그룹을 사용하여 Steel Design 시 허용 휨인장 응력, 허용 휨압축 응력, 자유 돌출판, 양연지지판, 보강된 판의 국부좌굴에 대한 응력 검토를 수행합니다.
(Model > Section > Steel Design Group > Generate)
(Model > Section > Steel Design Group > Add)

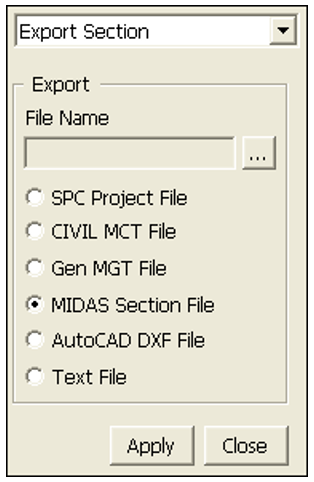

6. sec 파일 생성

 Civil에서 Import 할 수 있는 sec 파일을 생성합니다. (Model > Section > Export)

*우선 export 하기 전에 export 할 단면이 선택되어 있어야 합니다.

 위의 과정에 대한 자세한 설명은 'SPC를 이용한 Steel Design용 임의형상단면 생성' 기술자료를 참고하시기 바랍니다.
 참고로 Line Type으로 단면특성치를 계산 시 유효전단면적이 계산이 되지 않으며 이는 부재력 계산 시 전단변형을 고려할 수 없음을 의미합니다.
