질문
상하연 온도하중은 어떻게 입력 하나요?
답변
Beam Section Temperatures 기능으로 보요소에 온도 차를 입력합니다.
Beam Section Temperatures 기능은 기본적으로 직사각형 단면을 가진 보요소에 온도 차를 입력합니다.

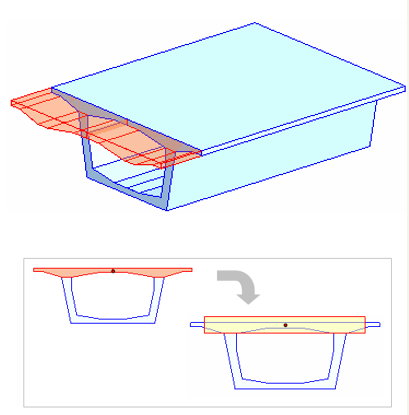

Beam Section Temperatures 기능을 이용하면 PSC 단면 뿐만 아니라 Composite 단면에 대해서도 온도하중을 여러 구간에 대해서 환산 단면폭으로 입력할 수 있습니다.

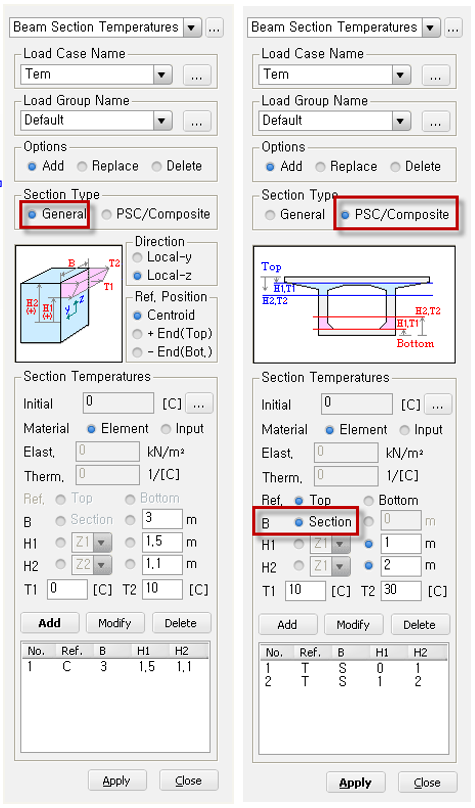

Beam Section Temperatures는 환산 단면에 대해서 계산할 필요없이 아래의 대화창과 같이 Section을 선택하신 후 온도하중을 구간별로 입력시키면 동일한 결과를 얻을 수 있습니다.
간단한 PSC 구조물에 대해서는 기존 기능으로 환산 단면적을 구할 수 있지만 복잡한 PSC 구조물에 온도하중을 재하 할 경우 Web과 Flange의 꺾어지는 부분에 대해서 자동으로 환산 단면적을 계산해주기 때문에 사용자에게 편리한 기능입니다.
입력창에 대한 자세한 내용은 Online Manual 의 Load > Temperature Load > Beam Section Temperature 부분을 참조하시기 바랍니다.
