질문
Beam 요소의 응력 검토 위치 변경 및 추가 방법을 알고 싶습니다.
답변
Section Manager 기능을 통한 응력 Point 추가 및 Beam Detail Analysis 기능으로 응력 결과 확인이 가능합니다.
Beam Stresses에서 확인할 수 있는 보요소의 응력 결과 항목 중 Sbz는 단면의 상단과 하단의 결과값 중에서 절대값이 큰 값이며, Sby는 단면의 좌단과 우단의 경과값 중에 절대값이 큰 값입니다. 즉, 단면의 중립축에서 요소 좌표계 z축 방향으로 Czp, Czm 만큼 떨어진 위치의 값 중 절대값이 큰 값이 Sbz이며, 요소 좌표계 y축 방향으로 Cyp, Cym 만큼 떨어진 위치의 값 중 절대값이 큰 값이 Sby입니다.

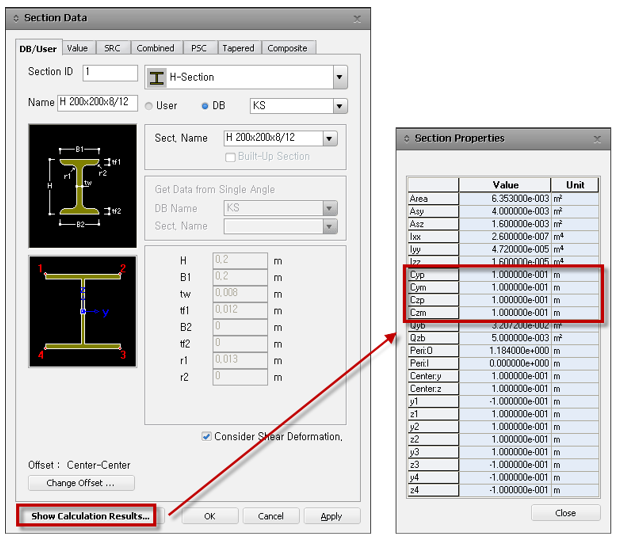

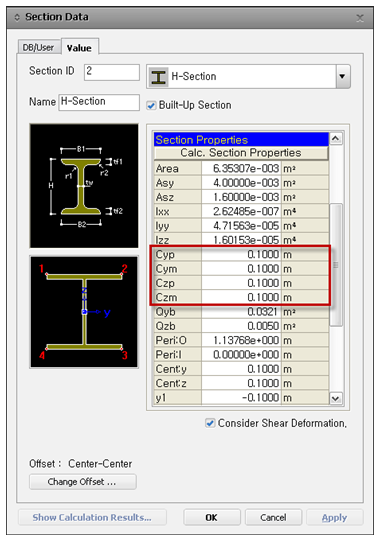

DB / User 탭에서 정의한 단면은 Section Properties 대화창에 출력되는 값을 변경할 수 없으므로 응력 출력 위치 또한 고정되어 있습니다. 하지만 Value 탭에서 정의한 단면은 Section Data 대화창에서 Section Property 값을 변경할 수 있으므로 Cyp, Cym, Czp, Czm 값을 직접 입력함으로써 응력 출력 위치를 변경할 수 있습니다.
DB / User 탭에서 정의한 단면은 Beam Stresses에서 확인하는 응력 결과 항목들의 출력 위치를 변경할 수는 없지만, 응력 출력 위치를 추가함으로써 원하는 위치의 결과를 확인할 수 있습니다.

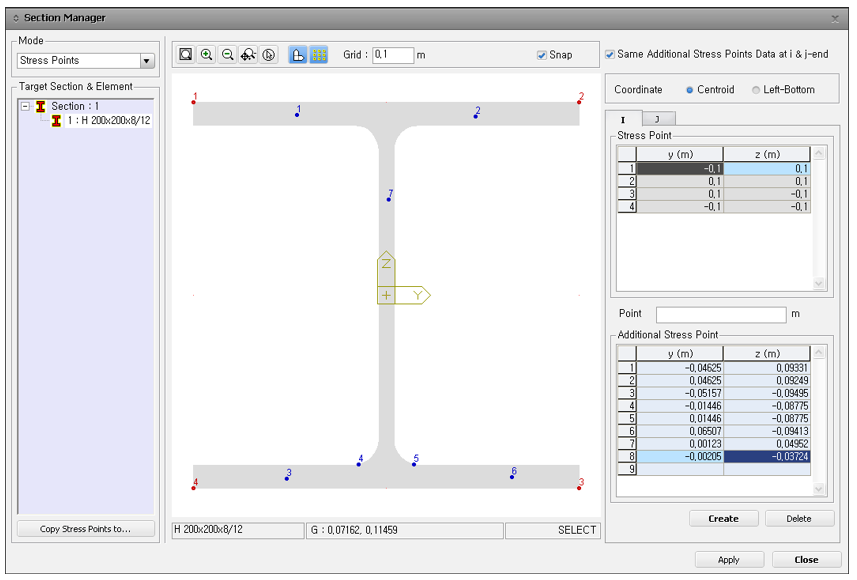

응력 출력 위치는 Section Manager의 Stress Points Mode에서 추가할 수 있습니다. (Properties > Section > Section Manager > Stress Points)
아래의 그림에서 파란색 1~6번 점은 추가한 응력 Point를 나타냅니다.

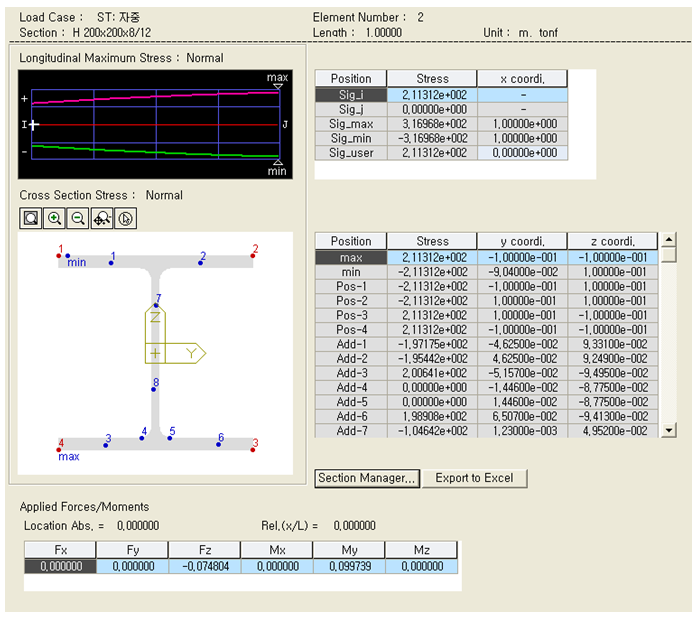

추가한 응력 Point의 결과값은 Beam Detail Analysis의 Section 탭에서 확인할 수 있습니다. (Results > Detail > Beam Detail Analysis)
Section Manager 기능을 통한 응력 Point 추가 및 Beam Detail Analysis에서의 결과 확인 방법은 'Section Manager 기능 활용' 기술자료를 참고하시기 바랍니다.
