[Civil] 개별하중의 합과 조합하중의 값이 다릅니다.

질문

개별하중의 합과 조합하중의 값이 다릅니다.



답변

Static Load Case에 대한 Avg. Nodal Force는 각각의 하중에 대해 최대값이 발생하는 요소의 값을 취합니다. 하지만 Load Combination은 각 요소에서 발생하는 값을 취합니다.

 Static Load Case에 대한 Avg. Nodal Force는 각각의 하중에 대해 최대값이 발생하는 요소의 값을 취합니다. 하지만 Load Combination은 각 요소에서 발생하는 값을 취합니다.

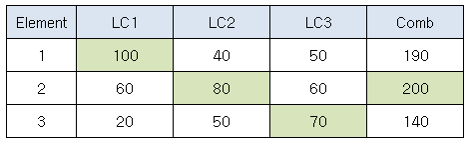

 예를 들어 3개의 요소로 이루어진 구조물에서 하중 LC 1에 대해선 1번 요소에서 최대모멘트 100 kN-m, LC 2에 대해선 2번 요소에서 최대모멘트 80 kN-m, LC 3에 대해선 3번 요소에서 최대모멘트 70 kN-m 발생한다고 가정했을 때 Load Combination LC 1 + LC 2 + LC 3은 250 kN-m 가 발생할 것으로 생각하실 수 있으나 Load Combination은 1번 요소에서 발생하는 모멘트의 합, 2번 요소에서 발생하는 모멘트의 합, 3번 요소에서 발생하는 모멘트의 합 중 최대값을 취하기 때문에 다른 결과값을 나타냅니다.

 그러므로 Load Combination에서 최대값이 발생되는 절점위치가 각 하중에서의 최대값이 발생한 절점위치가 무조건 같지는 않기 때문에 각각의 Load Case의 최대값만으로 Load Combination과 결과를 비교하는 것은 의미가 없습니다.
