[CIVIL] 지점에 경계조건이 없는데 반력이 발생합니다.

질문

지점에 경계조건이 없는데 반력이 발생합니다.



답변

구속이 없는 절점에 강제변위 및 지점침하를 부여하였는지 확인하셔야 합니다.

 모델링 해석 후 반력을 확인했을 때 지점구속이 없음에도 불구하고 반력이 발생되는 경우가 있습니다. 그 이유로는 구속이 없는 절점에 강제변위 및 지점침하를 부여했기 때문입니다.

CIVIL에서 강제변위는 하중조건으로 고려됩니다. 절점에 강제변위가 부여되면 절점의 해당 자유도는 자동으로 구속되며 강제변위를 고려하지 않은 하중조건에 대해서도 해당 절점은 강제변위가 부여된 자유도에 대해 지지점 (Supports)처럼 거동하게 됩니다.

 지점침하 또한 DZ 방향 구속이 없는 절점에 지점침하가 일어나도록 Settlement Group으로 정의하면, 해석 수행 시 자동으로 DZ 구속을 부여합니다. 이 구속조건은 지점침하 Load Case 뿐 아니라 정의된 모든 Load Cases / Load Combinations에 영향을 미칩니다.

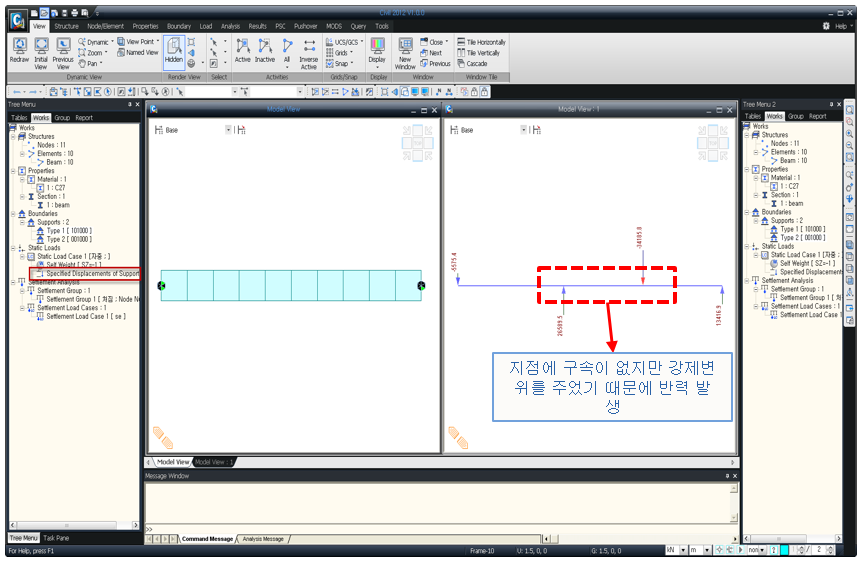

 예를 들어, 시, 종점부에 롤러와 힌지의 경계조건을 부여한 단순보를 모델링했지만 해석 후 반력을 확인해보면 시점부와 종점부 이외의 부분 (강제변위와 지점침하가 입력된 절점)에 반력이 생기는 것을 확인할 수 있습니다.
