[CIVIL] 요소 변경 없이 요소의 단면강성을 변경하고 싶습니다.

질문

요소 변경 없이 요소의 단면강성을 변경하고 싶습니다.



답변

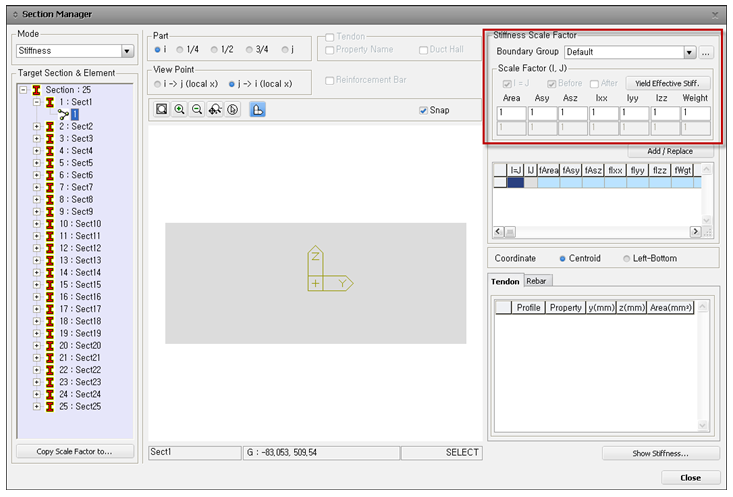

Section Manger의 Stiffness Scale Factor 기능을 이용하여 단면강성을 변경할 수 있습니다.

 Properties 탭 > Section 그룹 > Section Manager의 Stiffness Scale Factor는 선요소 (Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질에 적용될 증감계수를 입력합니다.

 부재의 종류 별로 휨강성을 감소시켜 적용하는 경우에 편리하게 사용할 수 있습니다. 또한 Section Stiffness Scale Factor에 Boundary 그룹을 지정할 수 있어 시공단계해석 시 각 시공단계에 따라 변화하는 단면강성을 입력하실 수 있습니다. 시공단계 합성단면 (Composite Section for Construction Stage)에도 적용이 가능하며, 각 Section Part 별로 단면 증감계수를 입력한 경우에는 여기서 정의한 단면 증감계수가 중복되어 적용됩니다.

 Section Stiffness Scale Factor는 변위와 부재력 계산 시에만 사용되며 응력계산 시에는 원래의 단면 성질을 사용합니다. 단 Main Control Data에서 응력계산 시 단면 증감계수를 고려하도록 하는 옵션을 설정할 수 있습니다.

이와 유사한 기능으로 Effective Width Scale Factor 기능이 있습니다. Effective Width Scale Factor 기능은 단면의 유효폭을 고려한 해석을 하는 경우에 사용합니다. Effective Width Scale Factor에서 적용한 강성비는 항상 응력계산에만 사용되며, 경계조건으로 취급되기 때문에 시공단계해석 시 특정 시공단계에서부터 유효폭을 고려한 강성을 사용할 수 있습니다.
