[CIVIL] 시공단계 별 수화열 해석에서 자중이 고려되지 않습니다.

질문

시공단계 별 수화열 해석에서 자중이 고려되지 않습니다.



답변

시공단계 별 수화열 해석에서 시공단계별 설정 시 자중을 포함해도 Include Selfweight Load를 Check off 할 경우 자중이 고려되지 않습니다.

 콘크리트 구조물의 대형화 및 대량 급속시공의 증가에 의해 시멘트의 수화열에 따른 온도응력이 구조물에 무시할 수 없는 균열을 발생시키는 경우가 빈번히 발생하고 있습니다. 이전에는 이러한 현상이 부재치수가 특별히 큰 콘크리트 구조물에만 발생하는 것으로 여겨져 왔지만, 사용재료, 시공조건 등에 따라 비교적 치수가 작은 구조물에서도 수화열에 의한 균열이 발생하는 경우가 적지 않습니다. 따라서 수화열에 의한 온도 균열의 문제가 발생할 수 있는 조건에 해당하는 것을 매스콘크리트로 정의하여 시멘트의 수화열에 의해 발생하는 온도응력과 균열에 대한 검토를 실시해야 합니다.

 온도균열은 구조물의 시공 초기에 발생하여 구조물의 내력, 수밀성 및 장기적인 내구성의 저하를 초래하므로 설계, 시공 및 관리 단계에서 면밀한 검토가 이루어져야 합니다. 또한 대형 콘크리트 구조물은 일괄 타설하지 않고 분할하여 타설하므로 서로 다른 발열특성 및 시간 의존적 특성을 지닌 콘크리트로 구성됩니다. 따라서 실제 구조물과 근접하게 모델링을 하기 위해서는 시공단계를 고려한 모델을 만들어야 합니다.

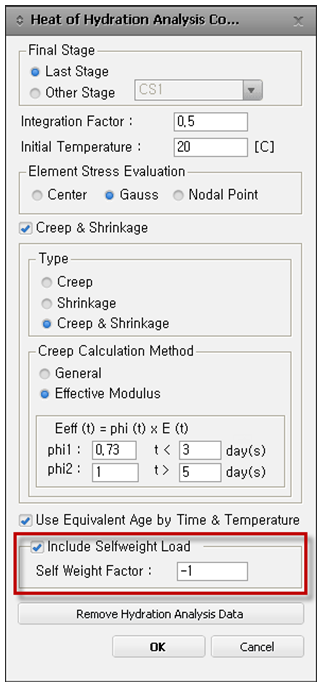

CIVIL 에서 수화열 해석 시 Heat of Hydration Analysis Control에서 Include Selfweight Load 옵션이 있습니다.

 만약 시공단계별 수화열 해석에서 시공단계별 설정 시 자중을 포함해도 Include Selfweight Load를 Check off 할 경우 자중이 고려되지 않습니다.

 하지만 시공단계 별 설정 시 자중을 포함하지 않아도 Include Selfweight Load를 Check on 할 경우 자중이 고려되어 해석이 수행됩니다.
