[Civil] 단순보를 Plate와 Beam 요소로 모델링 시 부재력 결과가 상이합니다.

질문

단순보를 Plate와 Beam 요소로 모델링 시 부재력  결과가 상이합니다.



답변

Plate 요소의 부재력은 Beam 요소와는 달리 단위폭 당 부재력으로 출력됩니다.

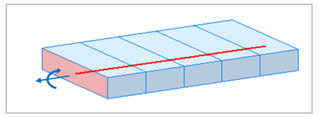

 예를 들어, 아래의 그림과 같이 휨을 받는 보요소와 판요소가 있습니다.

 이 때, 보요소의 부재력은 단면 전체의 응력을 도심에서의 합력으로 표현한 것입니다.

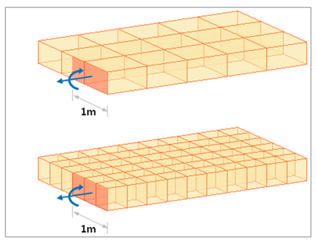

 이에 반해 판요소의 부재력은 응력을 두께 방향으로 적분한 후에 단위폭 1m에 대한 부재력으로 표현한 것입니다.

 즉, 판요소의 부재력은 판요소의 크기에 관계없이 동일한 폭의 부재력을 나타냅니다.
