질문
Plate 요소에서 Element와 Nodal. Avg의 차이점을 알고 싶습니다.
답변
Element Type을 선택할 경우에는 하나의 요소 내에서 결과를 출력하며, Avg. Nodal Type을 선택할 경우에는 인접요소와 영향을 고려하여 평균값을 출력합니다.
Plate 해석 결과는 사각형 요소인 경우 총 5개의 지점에서 결과가 출력됩니다.
Force Option에서 Element Type을 선택할 경우에는 하나의 요소 내에서 결과 출력하며, Avg. Nodal Type을 선택할 경우에는 인접요소와 영향을 고려하여 평균된 값을 출력합니다.

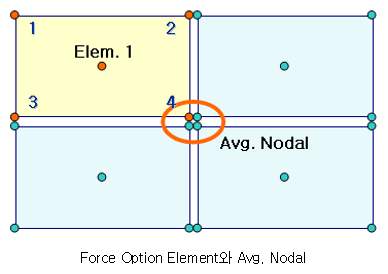

밑의 그림처럼 요소 1번의 4번 절점에서의 결과는 Element로 선택할 경우 4번 절점의 빨간 점으로 표시된 결과값이 되며, Avg. Nodal을 선택할 경우에는 원으로 표시한 4개 점의 결과를 평균한 값이 됩니다.
Avg. Nodal Type을 선택할 경우에는 Avg. Nodal Active Only 옵션을 선택할 수 있습니다.
이 옵션은 Active된 요소에 대해서만 결과값의 평균을 계산하는 것으로 의미있는 결과출력을 위해 사용됩니다. 예를 들어 구조재 (힘을 받는 부재)가 아니나 하중입력 등의 목적으로 모델링에 반영한 Dummy Element가 있다고 했을 때, 이 부분을 inactive하여 해석결과에 영향을 미치지 않게 할 수 있습니다.
일반적으로 Element Type과 Avg. Nodal Type의 결과값 중 Element가 더 크게 산출되게 됩니다. 또한 응력변화가 큰 구간에서는 Element Type 과 Avg. Nodal Type의 결과값이 크게 차이가 날 수 있습니다.
