질문
Current Step Disp.과 Stage-Step Real Disp.의 의미가 무엇인가요?
답변
Stage / Step Real Disp.은 각 시공단계 마다 발생한 절점의 회전각을 고려하여 다음 단계에 생성될 요소의 실제 변위 (Real Displacement)를 계산하는 기능입니다.

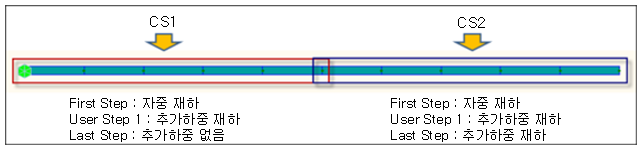

아래의 모델은 총2개의 시공단계로 구성되어 있습니다. 시공단계 별로 1개의 Additional Step이 정의되어 있으며, Step에 따른 하중의 재하는 아래와 같습니다.
Current Step. Disp.은 선택한 Step에서 재하 된 하중에 의한 변위를 확인하는 것 입니다. 즉, 위의 모델에서 CS 1의 First Step과 User Step 1에서는 해당 Step에서 재하 된 하중에 의한 결과값이 산출될 것이며, Last Step에서는 해당 Step에서 재하 된 하중이 없으므로 결과값이 '0'으로 산출될 것입니다.
마찬가지로 CS 2의 First Step과 Last Step에서는 해당 Step에서 재하 된 하중에 의한 결과값이 산출될 것이며, User Step 1에서는 해당 Step에서 재하 된 하중이 없으므로 결과값이 '0'으로 산출될 것입니다.
이에 반해 Stage / Step Real Disp.은 각 시공단계 마다 발생한 절점의 회전각을 고려하여 다음 단계에 생성될 요소의 실제 변위 (Real Displacement)를 계산하는 기능입니다. 따라서 Steel 부재 또는 프리캐스트 콘크리트 부재의 시공단계해석 시 제작 캠버를 산출하고자 할 때 편리하게 사용할 수 있는 기능입니다.

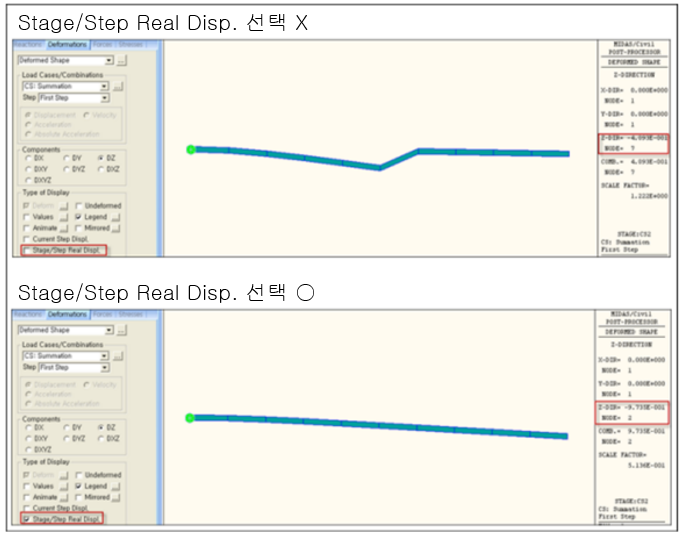

아래 그림은 Stage / Step Real Disp.을 선택했을 때와 선택하지 않았을 때의 CS 2 First Step에서의 변위 결과값 차이 입니다.
