질문
합성단면의 시공단계해석 시 자중에 대한 반력이 이상합니다.
답변
합성단면의 시공단계 정의 시 Part 1과 Part 2의 단면의 재질이 다를 경우 Material Type을 Element가 아닌 Material로 정의하셔야 합니다.
1. Composite section for Construction Stage
1) SPC에서 단면특성치를 계산한 단면일 경우에 CIVIL의 Composite section for Construction Stage에서material type으로 정의하지 않으면 각 Part 별 material 정보가 입력되지 않기 때문에 SPC에서 계산한 단면특성치와 결과가 달라집니다.
2) CIVIL의 solver에서는 SPC에서 정의한 Base Material에 대한 환산 단면적의 Factor로 조절하는 것이 아니고 각 Part 별 실제 단면치에 material비율에 의한 값으로 계산하고 있습니다.
3) 시공단계 상에서는 section stiffness scale factor / Part stiffness scale factor는 모든 Factor를 반영하는 것이 아니며 Asy, Asz, Ixx에 대한 Factor만을 반영합니다. (전처리에서도 이 항목에 대해서만 수정된 Factor를 입력해주고 있습니다.)
2. Construction Sequence

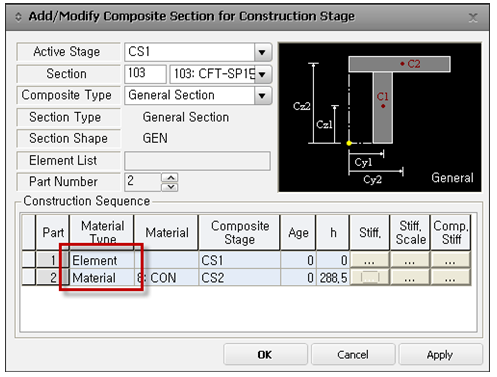

1) 합성단면의 시공단계 정의 시 Part 1과 Part 2의 단면의 재질이 다를 경우 Material Type을 Element가 아닌 Material로 정의하셔야 합니다. Element로 정의할 경우 SPC에서 정의한 Base Material로 Part 1과 Part 2가 적용이 됩니다.
3. 합성단면의 시공단계 정의 시 자중에 대한 inactive는 어느 경우에도 지원하지 않습니다.
1) 각 Part별 활성화 단계에 맞춰 loadcase를 분리한 경우에는 Selfweight Factor를 다르게 적용할 수 있습니다. 즉 Part 1에는 Selfweight Factor=1.5, Part 2에는 Selfweight Factor=1.2 등과 같이 적용 가능합니다.
2) 각 Part 별 factor 적용은 가능하나 inactive와 함께 사용하고자 할 때는 inactive가 적용되지 않기 때문에 잘못 사용하는 경우가 발생합니다. 예를 들어 CS1에서 Part 1이 Selfweight Factor=1.5, CS2에서 Part 1의Selfweight Factor=1.0은 적용이 되지 않습니다.
