[Civil] 국부적인 감쇠장치를 설치하여 시간이력해석을 수행했지만 설치 전 결과와 변화가 없습니다.

질문

국부적인 감쇠장치를 설치하여 시간이력해석을 수행했지만 설치 전 결과와 변화가 없습니다.



답변

유효감쇠는 모드중첩법과 직접 적분법을 이용하는 선형 시간이력해석에서 구조물의 감쇠설정을 Group Damping으로 설정한 경우에만 해석에 적용됩니다.

 실제 구조물은 감쇠가 서로 다른 재료가 혼재하거나 국부적으로 제진 및 면진받침 등의 감쇠장치를 설치하기도 합니다.

 midas Civil에서 제공하는 요소 별 Rayleigh 감쇠는 구조물을 구성하는 특정한 부재 또는 경계부분에 요소별로 다른 감쇠를 적용할 수 있는 기능입니다. 요소 별로 감쇠 특성을 각각 다르게 고려할 경우 감쇠 행렬은 대부분 비비례 (비고전적) 감쇠가 되어서 모드 분리가 되지 않습니다.

 따라서 요소 별 Rayleigh 감쇠는 감쇠행렬을 직접 작성하는 직접적분법에 의한 시간이력해석에 적용 가능하며, Time History Load Cases에서 Damping Method를 Element Mass & Stiffness Proportional로 선택하여 Group Damping : Element Mass & StiffnessProportional에서 Group 별 감쇠비를 설정합니다.

 또한 응답스펙트럼해석 및 모드중첩법을 이용한 해석에서 요소 별로 서로 다른 감쇠 특성을 반영하기위해서는 Strain Energy Proportional (변형율 에너지)의 개념에 기초해 Group Damping : Strain Energy Proportional에서 모드 별 감쇠비를 설정해야 합니다.



 모드중첩법을 이용한 시간이력해석으로 절차를 간단하게 설명드리겠습니다.

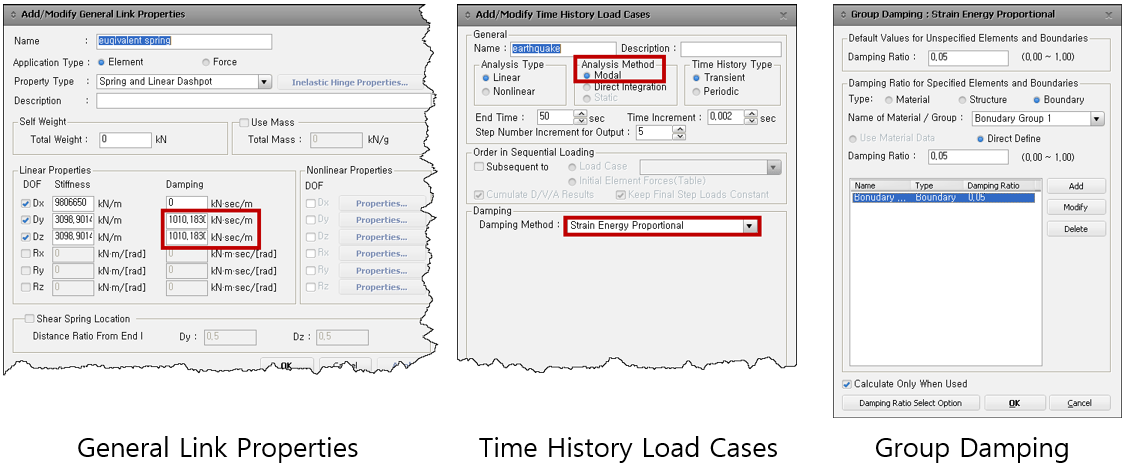

1) Damping이 고려된 General Link Properties 입력

2) Time History Load Cases 입력 (Damping Method에서 Strain Energy Proportional 선택)

3) Properties 탭 > Inelastic Hinge 그룹 > Group Damping : Strain Energy Proportional에서 요소 그룹 및 경계조건 그룹 별로 감쇠비를 각각 입력
