[Civil] 시간이력 해석을 위한 인공지진파는 어떻게 만들 수 있나요?

질문

시간이력 해석을 위한 인공지진파는 어떻게 만들 수 있나요?



답변

Artificial Earthquake Generator 기능을 이용하여 시간이력 해석을 위한 인공지진파를 만들 수 있습니다.



1. 인공지진파 생성방법

1) Tools 바에서 Data Generator > Artificial Earthquake Generator 를 실행합니다.

2) 새로 만들기 > 모델 > 인공지진파 > 추가를 선택하여 인공지진파 추가 / 수정 창을 열어줍니다.

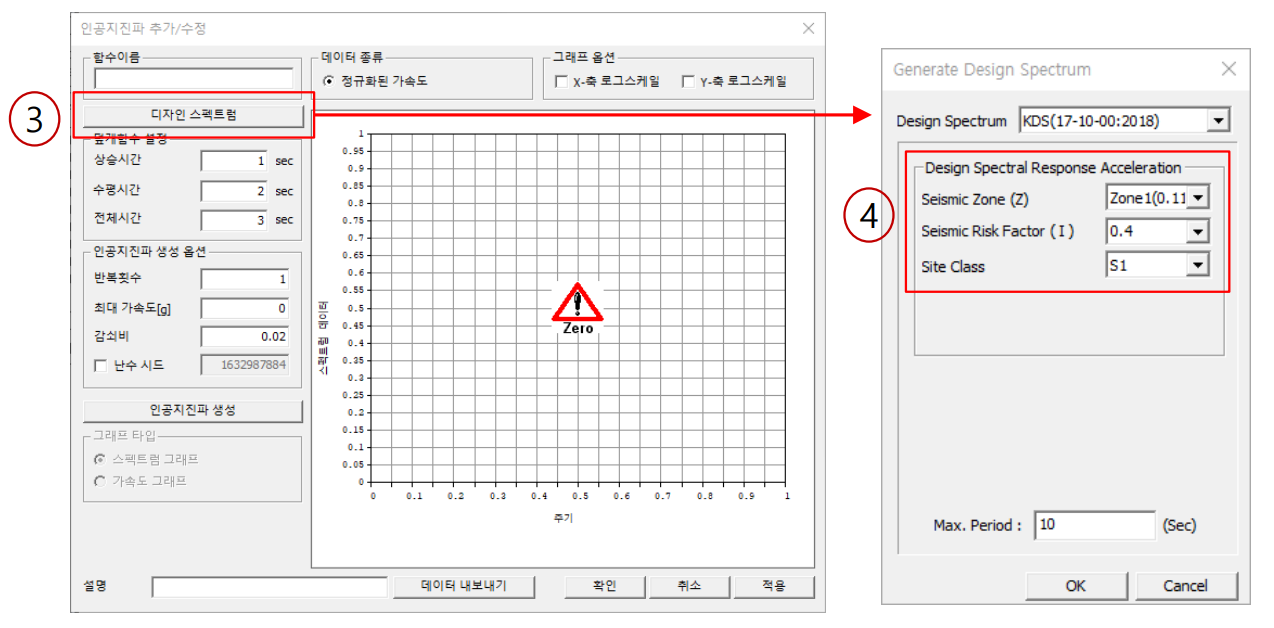

3) 디자인 스펙트럼 클릭 후, 지진파 생성 기준과 조건을 선택합니다.

4) 위험도 계수와 지진구역계수를 입력하고, 구조물의 고유치 해석 범위를 포괄할 수 있는 최대 주기를 입력합니다.

5) OK 버튼을 누르면 디자인 스펙트럼이 생성 됩니다.

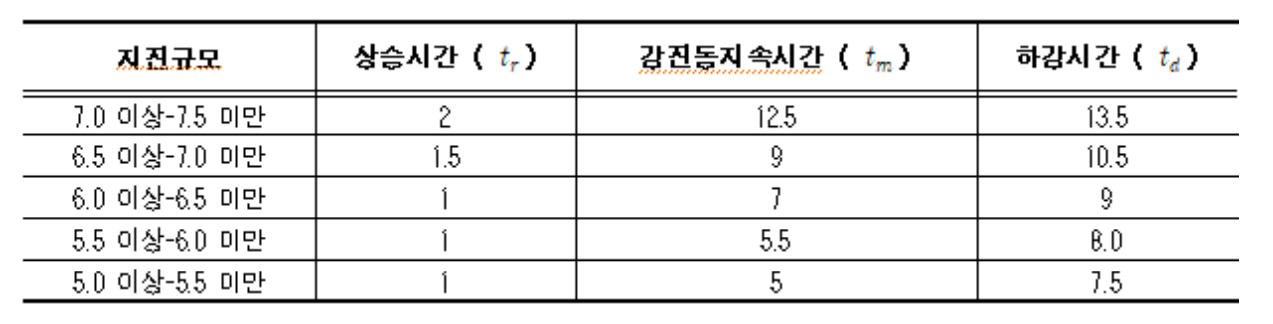

6) 상승시간, 수평시간, 전체시간은 KDS 17 10 00 내진설계 일반 기준을 참고하여, 평가를 진행 할 지진규모에 맞는 값을 입력합니다.

(ex : 진도 7.2 일 경우 상승시간 2 sec , 수평시간 12.5 sec, 전체시간 28 sec)

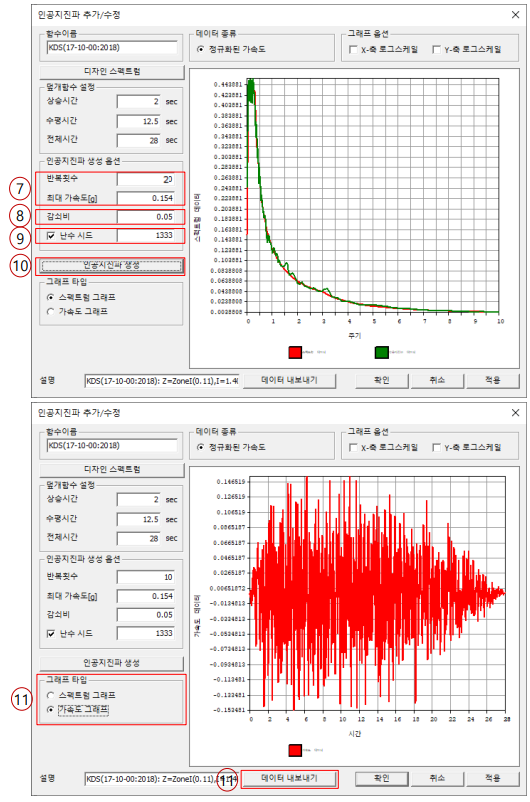

7) 수렴확보를 위한 반복횟수를 설정하고, 최대가속도 (위험도 계수와 지진구역계수를 곱 한 값)를 입력합니다. (반복횟수는 일반적으로 20을 사용합니다.)

8) 감쇠비는 KDS 17 10 00에 제시된 표준설계응답스펙트럼의 감쇠비(5%)를 사용합니다.

9) 난수 시드 Check 후, 1000~1500의 임의 값을 입력합니다. (임의의 위상각 생성을 위한 무작위 seed의 개수로, 보통 1000∼1500개 의 홀수로 입력하는 것을 권장합니다.)

10) 인공지진파 생성 버튼을 클릭합니다.

11) 그래프 타입을 시간이력해석을 위하여 가속도 그래프로 변경 후 데이터 내보내기를 통하여 인공지진파를 원하는 위치에 저장합니다.



2. 생성된 인공지진파 Civil Import 방법

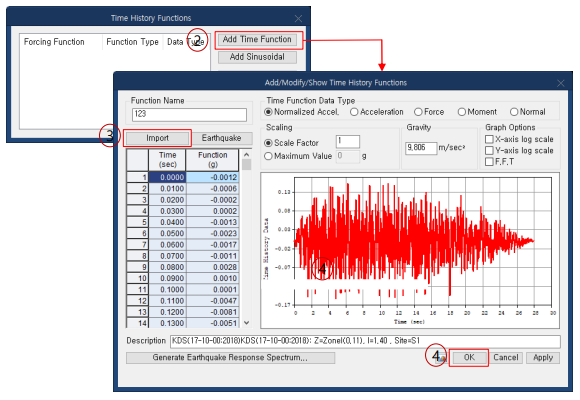

1) Load 탭 > Dynamic Loads 선택 후, Time History Functions 창을 열어줍니다.

2) Add Time Function 을 클릭하여 Add / Modify / Show Time History Functions을 열어줍니다.

3) Import 버튼을 클릭하여 생성된 인공지진파를 불러옵니다.

4) OK 버튼을 클릭하여 인공지진파를 추가합니다.
