질문
Tendon Profile의 Typical Tendon 기능은 프로그램에서 어떻게 적용되며, 언제 사용하나요?
답변
Typical Tendon은 대표 Tendon을 정의하는 기능입니다.

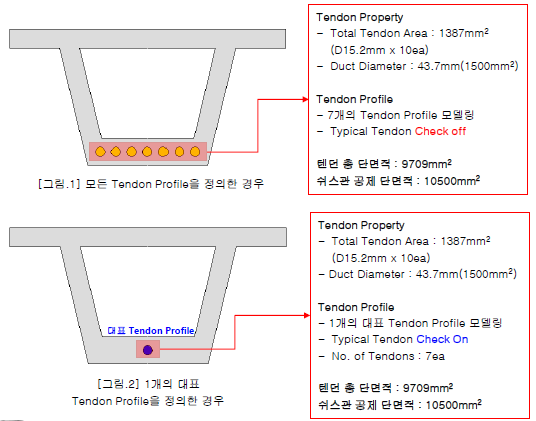

[그림. 1]과 같이 PSC Box 단면에서 하나의 덕트 내에 동일한 텐던이 배치되어 있는 경우, 모든 Tendon을 Profile로 정의하지 않고 [그림. 2]와 같이 하나의 대표 Tendon Profile로 정의함으로써 모델링의 작업 시간을 단축할 수 있습니다.
해석에 적용되는 총 사용 텐던과 덕트 공제 단면은 [그림. 2]의 우측 설명과 같이 Tendon Property의 텐던과 덕트의 단면적과 Tendon Profile에 입력한 No. of Tendons 값을 곱하여 산정합니다.
다만, 해석 수행 후 대표 텐던에 대한 해석 결과만 출력되므로 교량 계획 단계와 같이 텐던 배치에 의한 구조물 거동 비교 검토를 수행할 시 Typical Tendon기능을 사용하는 것을 권장합니다.
