질문
Rigid Path에 거더를 할당한 후 Skew를 어떻게 적용하나요?
답변
Rigid Path를 생성할 위치에 Main Path를 생성한 후 해당 위치를 참조하는 Rigid Path를 생성하여 거더를 할당합니다.
먼저 여기서 기억해야 할 점은 3가지입니다.
1. Rigid Constraint Path는 기존 Constraint Path(Default 및 Main Constraint Path)에 종속되어 생성되는
직선경로라는 점. <그림. 1>
2. 하나의 Main Constraint Path로 부터 Offset(y) 값을 주는 것으로 생성된 Rigid Constraint Path는
아래 <그림. 2>와 같은 단계로 생성되기 때문에 Skew 값에 영향을 받지 않는다는 점.
3. Main Constraint Path 는 상위모드 할당 시 선형과 동일한 변화율을 가지는 경로로 재생성 된다는 점
(Skew 적용 가능). <그림. 3>
위의 내용을 통해 Rigid Constraint Path는 직선경로 이지만 Skew 값에 영향을 받지 않고, Main Constraint Path는 Skew 값에 영향을 받는 것을 알 수 있습니다.

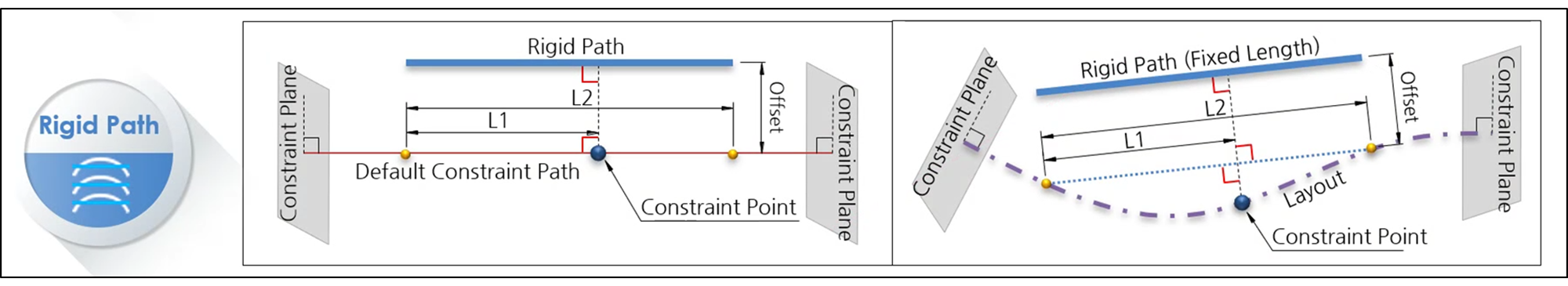

그림. 1 Rigid Constraint Path Concept |

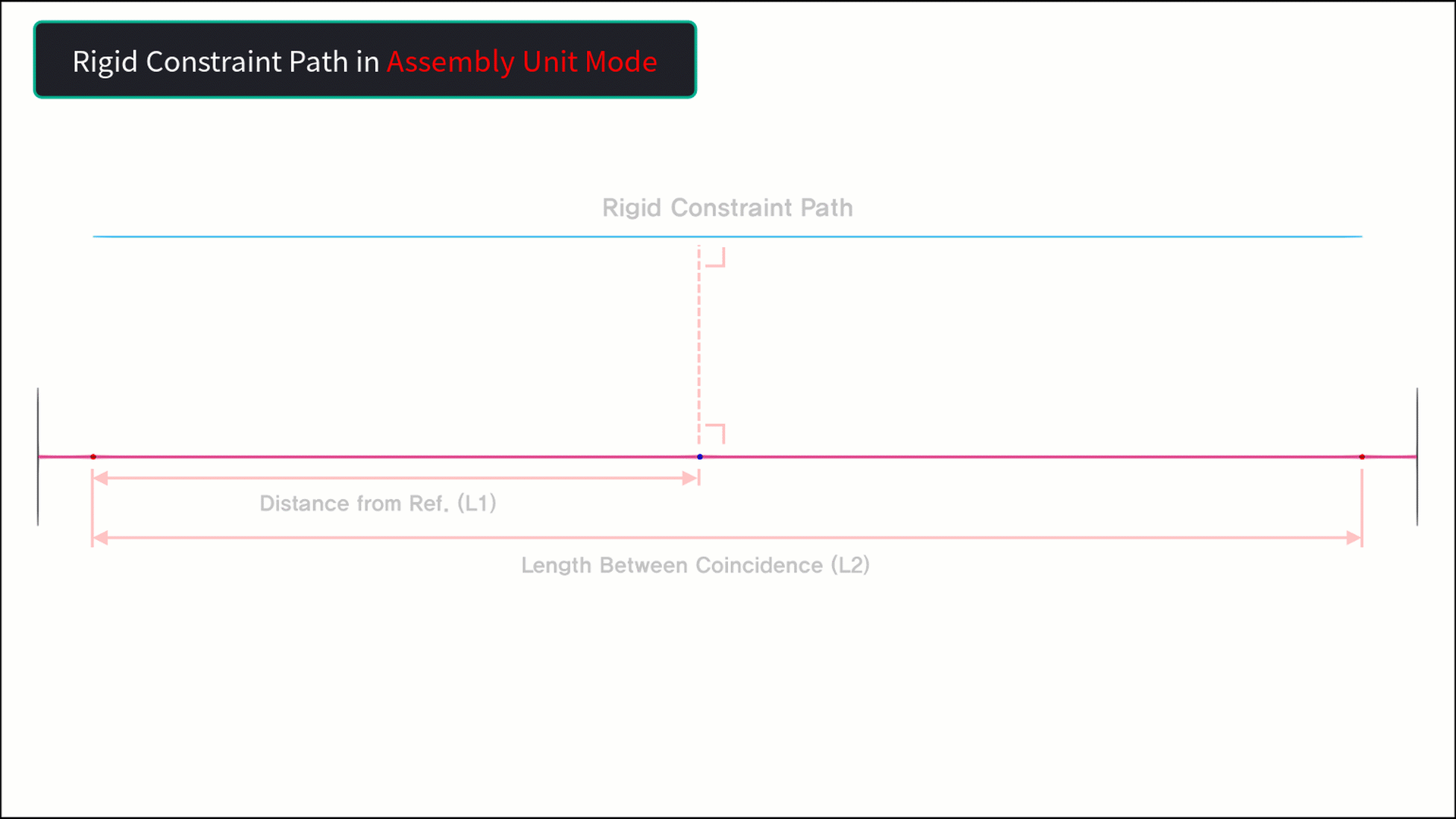

그림. 2 Rigid Constraint Path의 상위모드 할당 |
그림. 3 Main Constraint Path의 Skew 적용 |
따라서 Rigid Constraint Path에 거더를 할당하고 Skew를 적용하기 위해서는
Rigid Constraint Path를 생성할 위치에 Main Constraint Path를 생성한 후
동일 위치의 Main Constraint Path를 참조하여 Rigid Constraint Path를 생성하면 됩니다.
아래 예시를 통해 좀 더 자세하게 알아보면, 다음과 같습니다.
1. 먼저 각 거더가 생성될 위치에 Main Constraint Path를 생성하고 그 위에 참조점이 될 Constraint Point를 생성합니다.

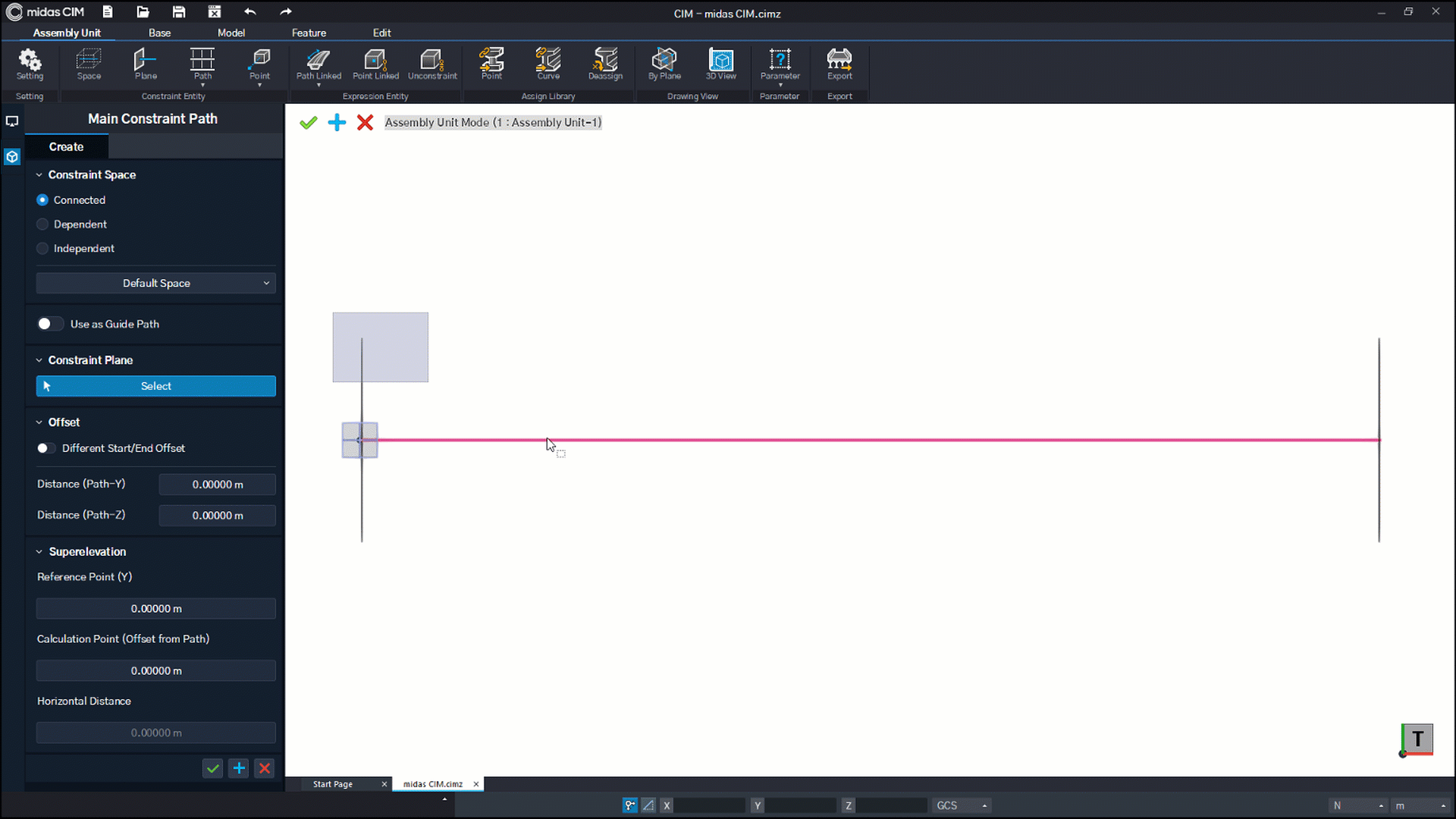

그림. 4 Main Constraint Path 및 Constraint Point 생성 |
2. 그리고 생성한 Main Constraint Path와 Constraint Point를 참조하여 동일 위치에 Rigid Constraint Path를 생성합니다.

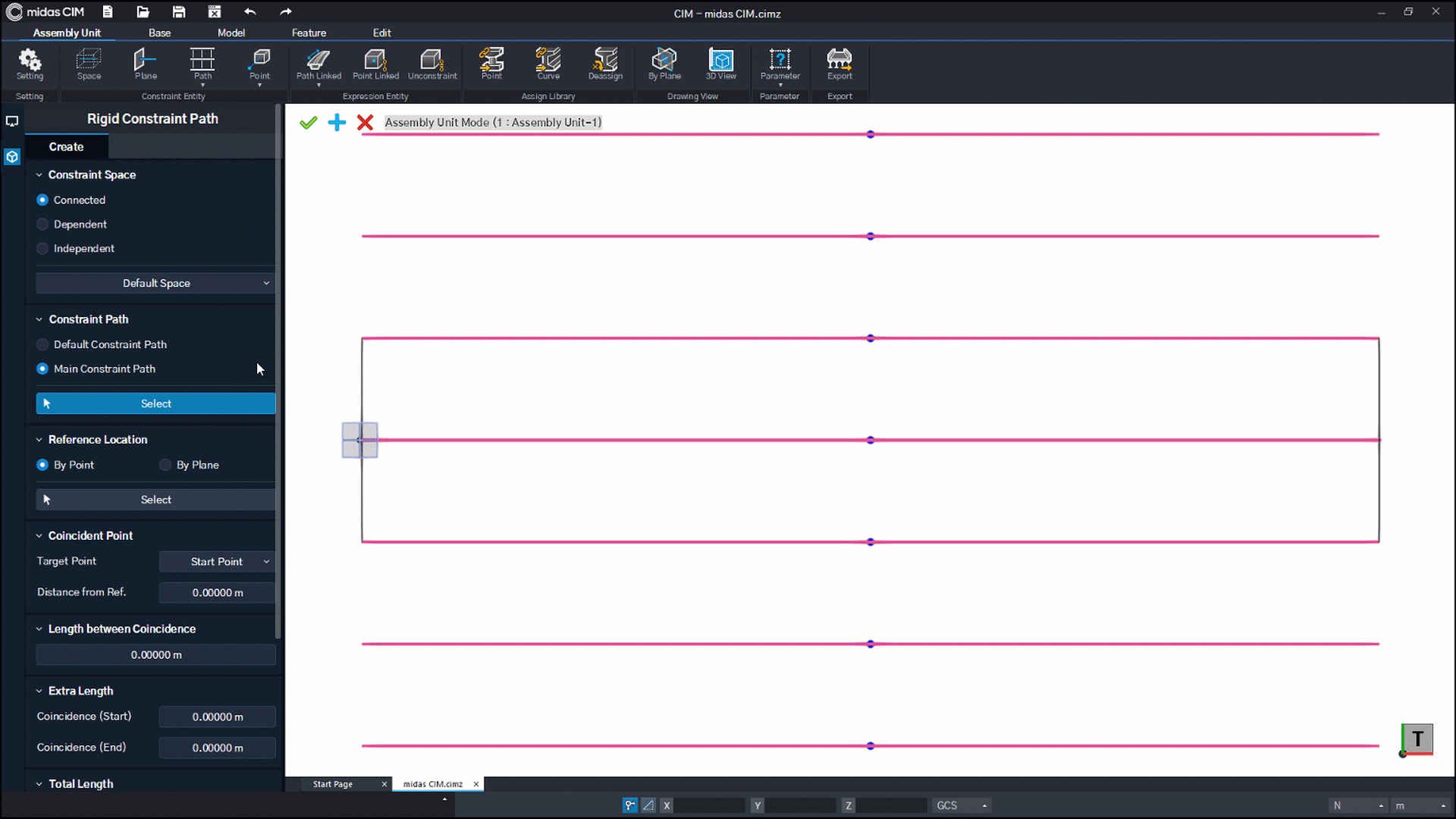

그림. 5 Rigid Constraint Path 생성 |
3. 이렇게 되면 선형에 Skew가 적용되었을 때 Main Constraint Path가 Skew가 적용되어 위치가 결정되고,
해당 Main Constraint Path의 위치를 참조하여 Rigid Constraint Path가 재생성되기 때문에 Rigid Constraint Path에도 Skew를 적용할 수 있습니다.

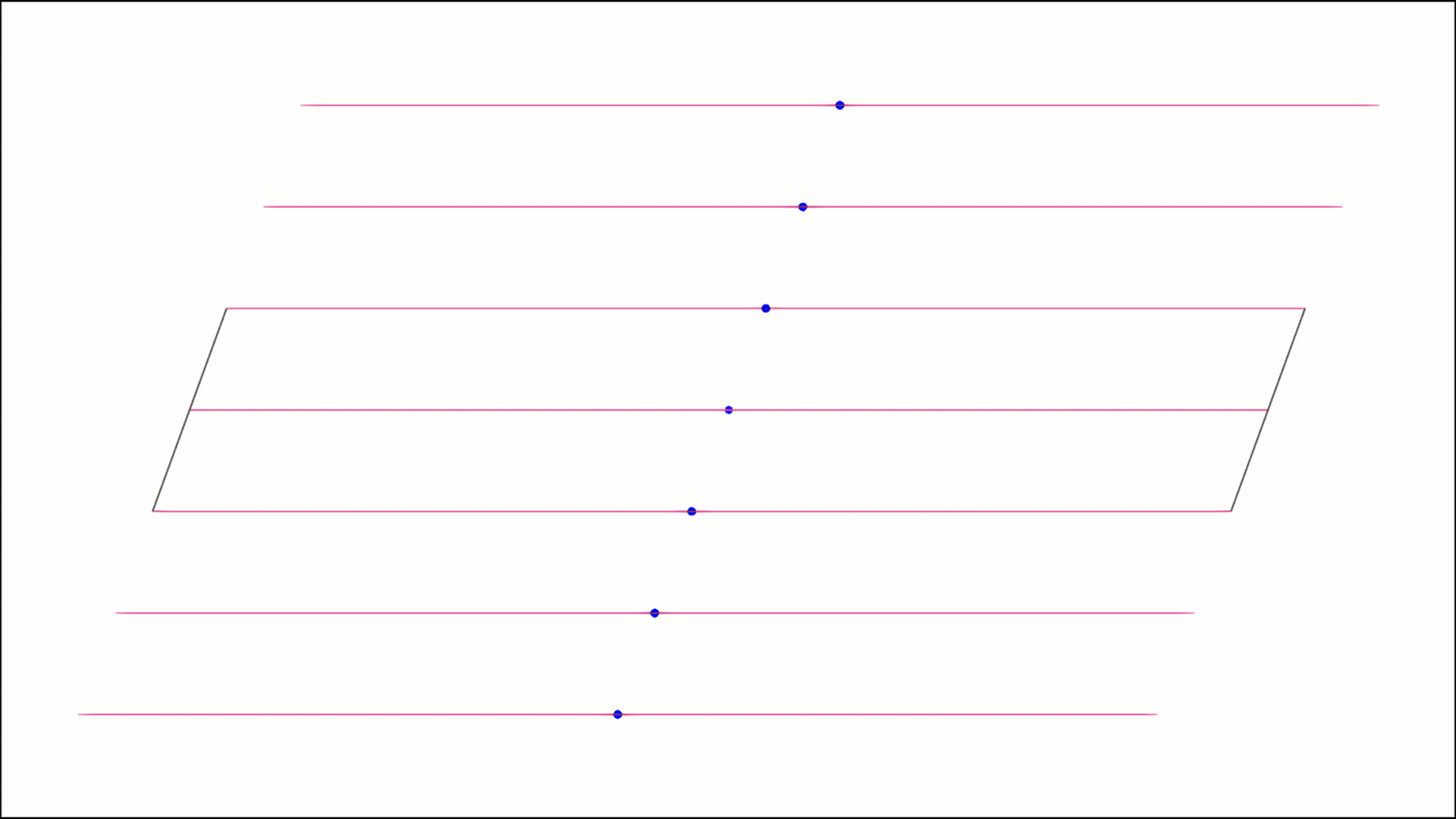

그림. 6 Rigid Constraint Path에 Skew가 적용되는 과정 |

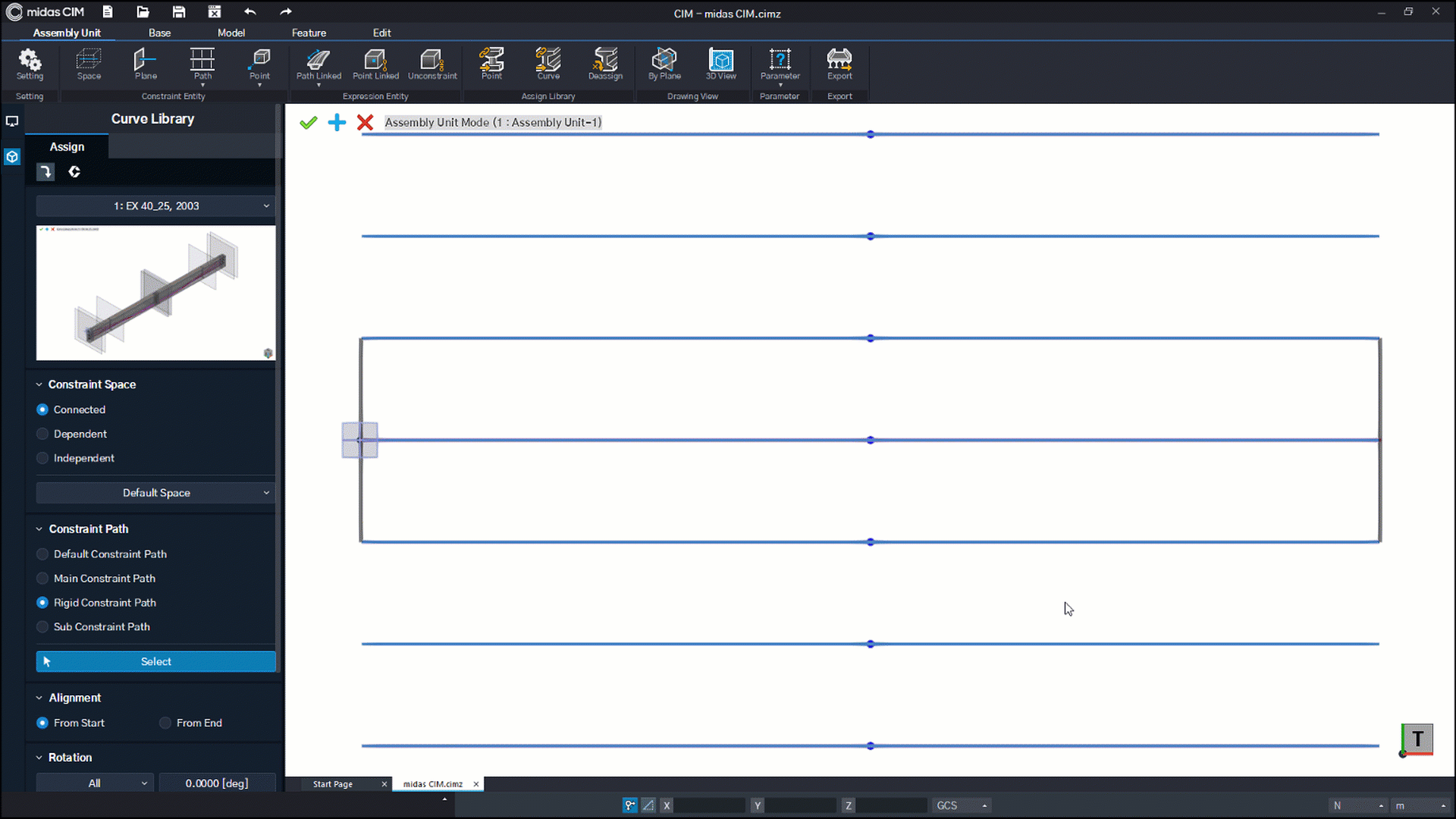

4. 이 과정을 통해 생성한 Rigid Constraint Path에 거더를 할당하고 선형에 Skew를 적용한 결과는 아래 <그림. 7>와 같습니다.
그림. 7 Rigid Constraint Path에 거더 할당 후 Layout 할당 (Skew=20도) |
