질문
CIM에서 2D dwg 정보를 활용하여 단면을 생성할 수 있나요?
답변
DWG / DXF Import 기능을 통해 User Section 모드에서 DWG 파일을 활용할 수 있습니다.
Tips
User Section의 형상 입력 방법은 아래와 같습니다.
ㆍDirect draw에 의해 화면상의 마우스 커서를 이용하여 직접 입력하는 방법
ㆍInsert template shape를 통해 제공된 형상의 제원을 입력하여 단면을 생성하는 방법
ㆍDWG/DXF를 Import하여 Select Edge 기능을 통해 단면을 생성하는 방법
아래 그림의 내용은 DWG/DXF Import에 의한 User Section의 생성에 대한 예시입니다.

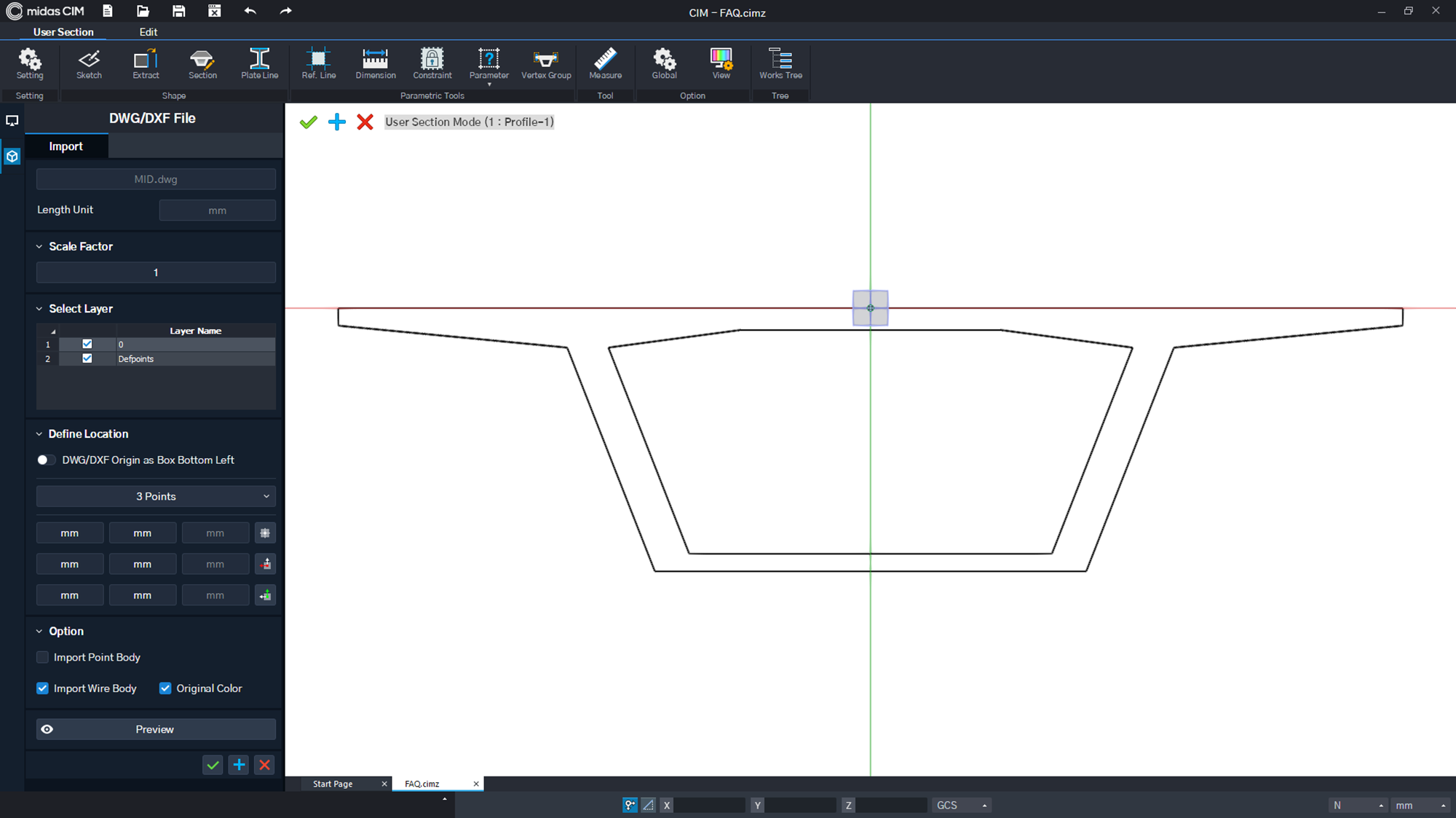

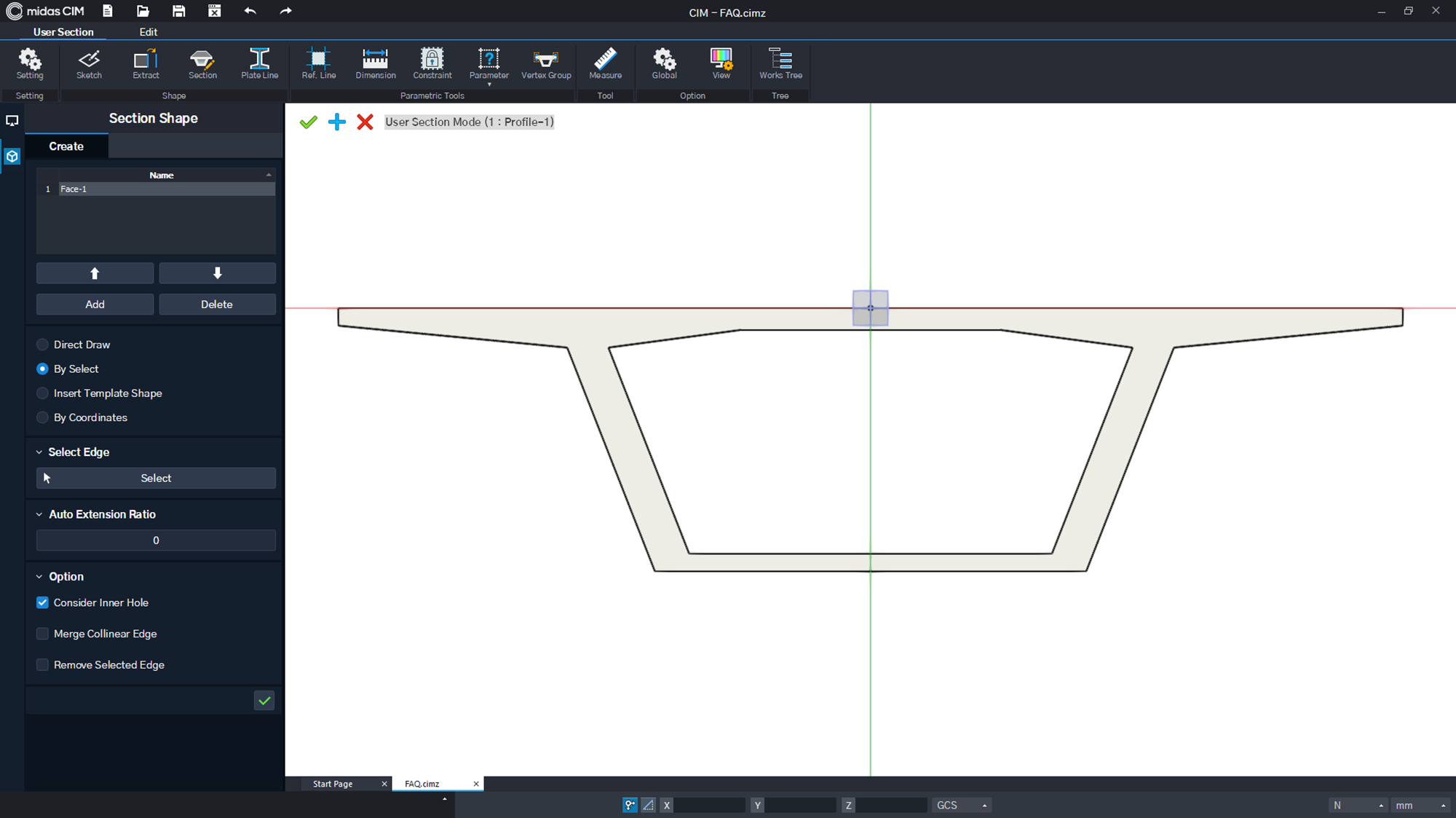

| 그림. 1 PSC BOX 지점부( DWG / DXF Import) | 그림. 2 PSC BOX 지점부(Section Shape) |
- DWG/DXF Import 기능을 사용하여 생성하고자하는 단면의 Edge를 불러옵니다.(그림. 1)
- Section Shape 내에 있는 Draw Section중 Make Face 체크 후 By Select(Edge)로 PSC BOX 지점부 단면형상을 Drag하여 폐합된
단면을 생성합니다. (그림. 2)
