질문
단면의 속성정보는 어디에서 확인할 수 있나요?
답변
부재를 클릭하면 단면의 속성정보가 담겨있는 Property창이 활성화됩니다.
객체에 정의된 정보는 Property(Common) 창에서 요약된 내용으로 확인할 수 있습니다.
아래 모델의 부재에 대하여 Select 을 하면 단면의 속성정보가 나타납니다.

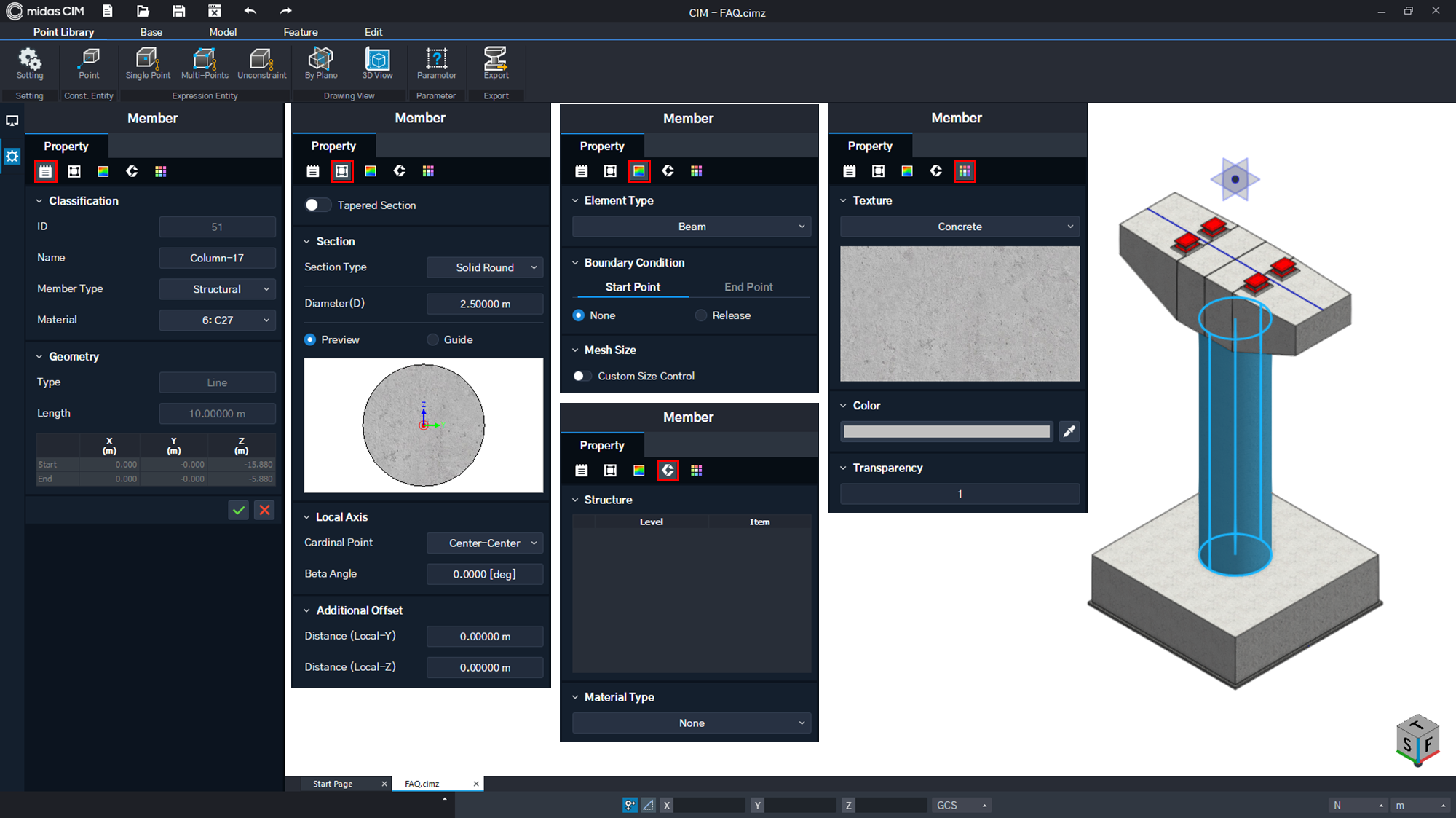

| 그림. 1 Property(Common) 대화창 |
Property (Common)의 기능의 개요
ㆍ객체 분류 속성 (Classification)
부재의 이름과 구조/비구조 거동, 수량산출 공종 Type, 재질을 확인합니다.
ㆍStructure Group (Group)
CIVIL로 해석 모델 생성 시 설정될 Group을 지정합니다.
ㆍ필드 (Field)
Work type 에 미리 설정된 내용을 기반으로 수량산출 집계표에 필요한 필드 구성 내용으로 분류합니다.
Work Type 의 활용 (수량산출 예비 단계)
ㆍ기하 형상 정보 (Geometry)
기하형상의 유형 및 좌표정보를 보여주며, 좌표를 변경 시 이에 대응하여 변경됩니다.
ㆍ솔리드 형상 (Solid)
솔리드 형상의 모델의 면적 또는 체적을 보여줍니다. 이에 따른 개략적인 수량 확인이 가능합니다.
ㆍ그래픽 (Graphic)
단면의 색상과 재질감을 분류에 따라 나타낼 수 있습니다.
부재의 이름과 구조/비구조 거동, 수량산출 공종 Type, 재질을 확인합니다.
ㆍStructure Group (Group)
CIVIL로 해석 모델 생성 시 설정될 Group을 지정합니다.
ㆍ필드 (Field)
Work type 에 미리 설정된 내용을 기반으로 수량산출 집계표에 필요한 필드 구성 내용으로 분류합니다.
Work Type 의 활용 (수량산출 예비 단계)
ㆍ기하 형상 정보 (Geometry)
기하형상의 유형 및 좌표정보를 보여주며, 좌표를 변경 시 이에 대응하여 변경됩니다.
ㆍ솔리드 형상 (Solid)
솔리드 형상의 모델의 면적 또는 체적을 보여줍니다. 이에 따른 개략적인 수량 확인이 가능합니다.
ㆍ그래픽 (Graphic)
단면의 색상과 재질감을 분류에 따라 나타낼 수 있습니다.
