[Civil] 입력한 철근 정보와 내진성능평가 보고서의 철근 정보가 달라요.

질문

입력한 철근 정보와 내진성능평가 보고서의 철근 정보가 달라요.



답변

 내진성능평가 보고서에 사용되는 주철근, 전단철근은 Seismic Perform > Inelastic Material > Rebar Data 의 철근 정보를 최종 값으로 사용합니다.

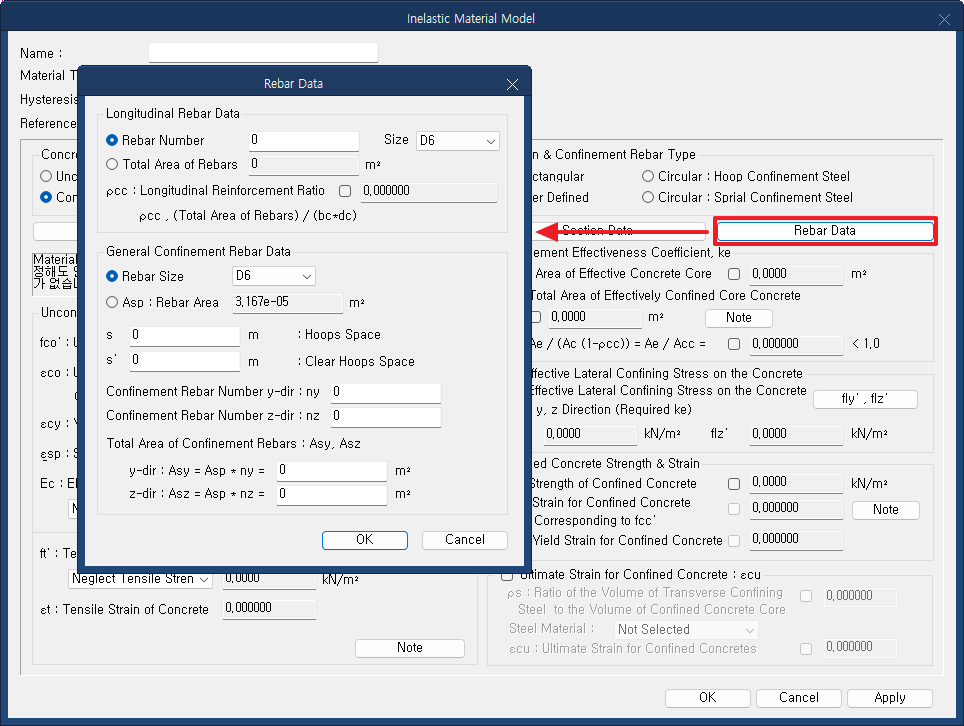

[ Inelastic Material Model > Rebar Data ]



 내진성능평가 보고서에 사용되는 Rabar Data의 철근 정보는 Import Reference Material & Section Data기능을 활용하여 쉽고 빠르게 입력할 수 있습니다. Import Reference Material & Section Data 기능은 Rebar Input for Column Section에 정의한 철근 배근 상태를 바탕으로 Rebar Data에 철근 정보를 연동됩니다.

(임의 단면의 경우 참조 값을 이용한 철근 정보 연동을 지원하고 있지 않습니다.)


[ Rebar Input for Column Section 철근 -> Rebar Data 연동 ]



 다만, 주의해야 할 점으로 Rebar Input for Column Section에서는 교축/교축직각 방향을 구분하지 않고 한 방향의 전단철근 정보를 입력하도록 되어 있습니다. 교각 단면이 대칭이거나 교축/교축직각 방향의 전단 철근량이 같은 경우에는 연동에 문제가 없으나, 벽식 교각과 같이 교축과 교축직각 방향의 전단 철근량이 다른 경우에는 Rebar Data에서 추가적인 전단 철근량 수정이 필요합니다.

NOTE

Import Reference Material & Section Data 버튼 클릭 시 활성화 되는 Auto Calculation 대화상자의 Material & Section은 연동시에만 사용되는 참조 값으로 Inelastic Material에 저장되는 값이 아닙니다. 따라서 해당 대화 상자를 다시 활성화 할 경우 저장되는 데이터가 아니기 때문에 첫 번째 Section과 Material이 기본 값으로 설정됩니다.
