질문
Section List에서 Tapered Section을 인식하지 못합니다.
답변
교각 기둥이 변단면인 경우 Properties > Section > Section Properties > Tapered 단면을 사용하는 것이 일반적입니다. 하지만 제목과 같이 Rebar Input for Column Section의 Section List에서는 Tapered Section을 지원하고 있지 않습니다.
|

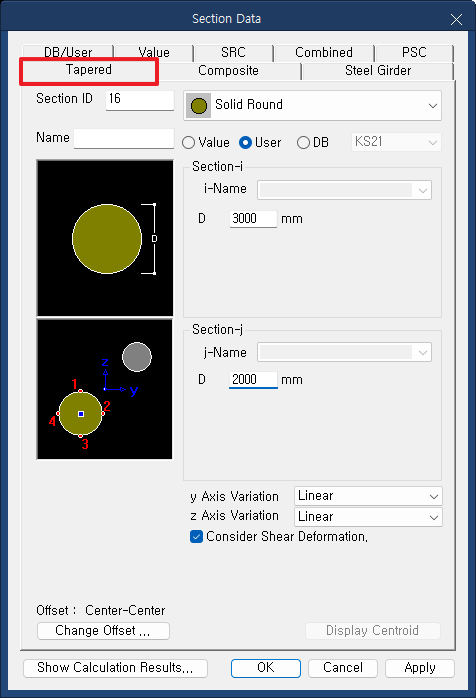

[ Tapered 단면 대화상자 ] |

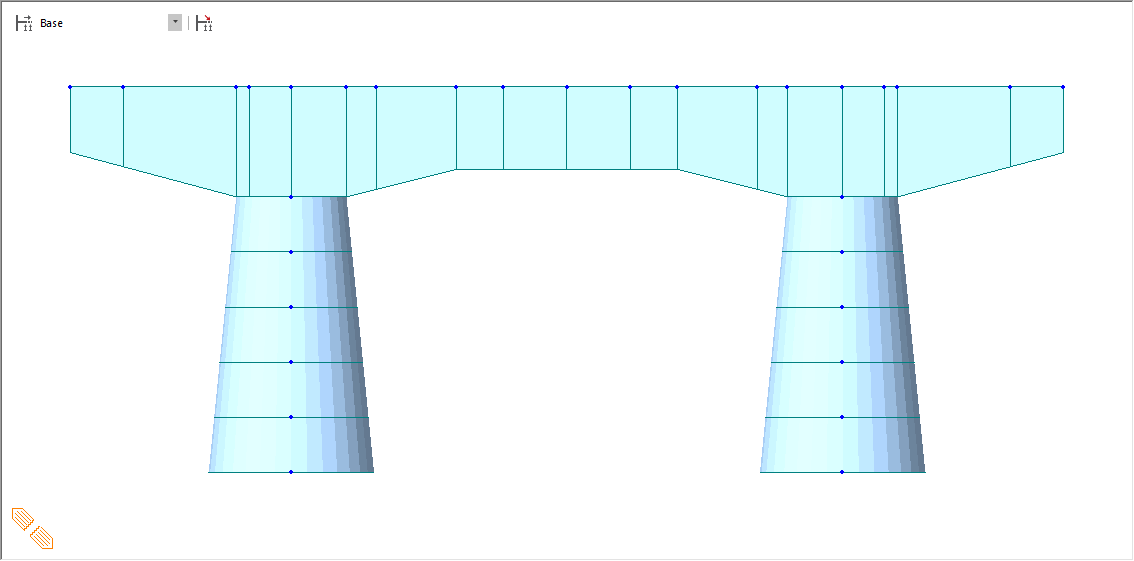

[ Tapered 단면을 적용한 교각 ] |
내진성능평가를 수행하기 위해서는 교각 기둥 거동에 따라 상/하부의 모멘트-곡률 곡선을 구해야 하며, 모멘트-곡률 곡선을 구하기 위해서는 단면의 철근 정보 입력이 선행되어야 합니다. Section List 제한 범위 내에서 Tapered 단면에 대한 철근 입력을 위해서 교각 기둥 모델링의 수정이 필요 합니다.
결국 모멘트-곡률 곡선이 필요한 위치는 기둥의 최상하단이기 때문에, 아래 그림과 같이 변단면 형상을 벗어나지 않는 범위의 작은 요소로 추가 분할 후 일반 단면을 할당합니다.
|

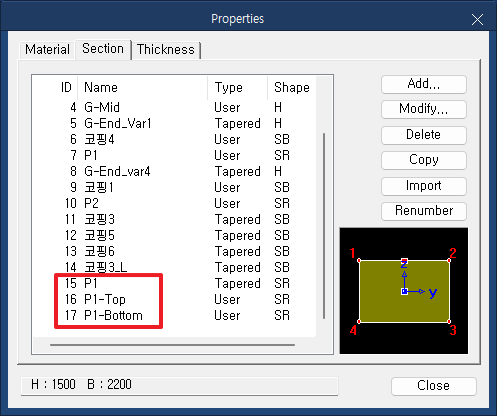

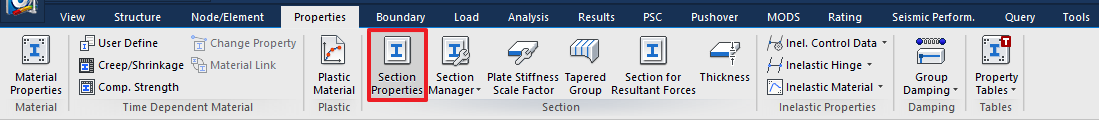

[ Section Properties 대화상자 ] |

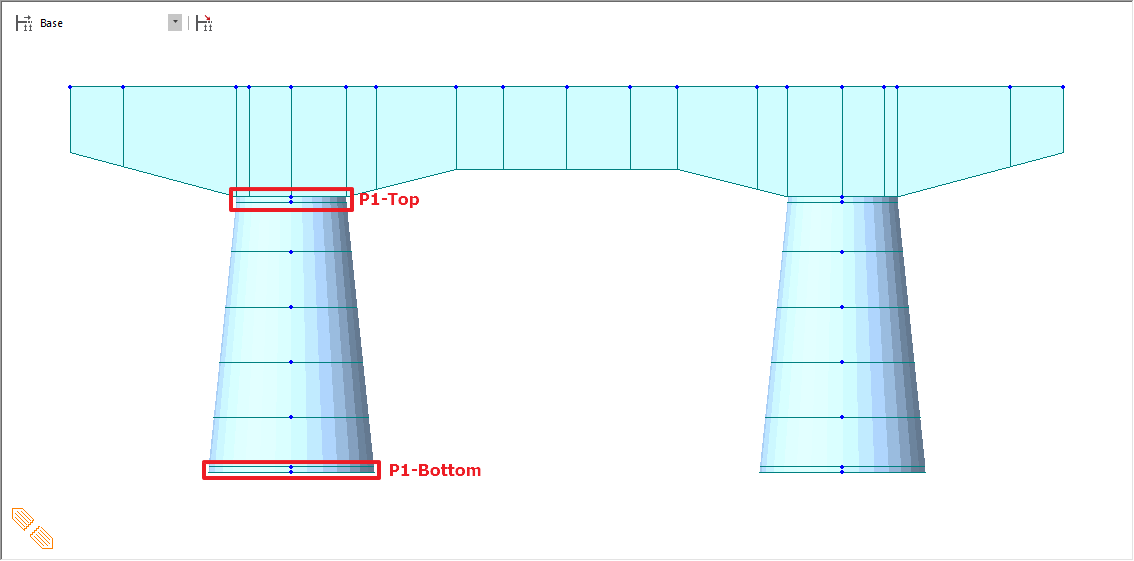

[ 기둥 상하부 요소 추가 분할 후 일반 단면 적용 ] |
기둥의 상하부 요소를 추가 분할하여 일반 단면을 적용했으므로 Rebar Input for Column Section의 Section List에 단면이 인식된 것을 확인할 수 있습니다.

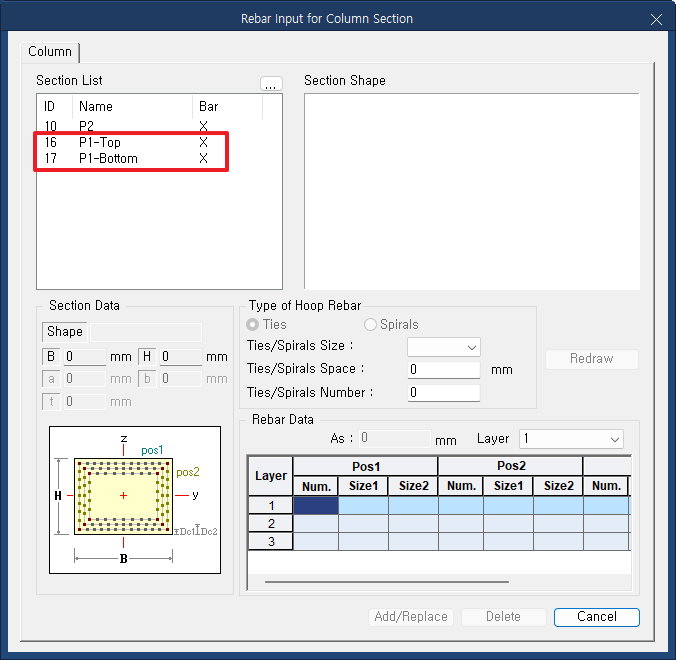

[ Rebar Input for Column Section 대화상자 ]
모멘트-곡률 곡선을 통해 구한 교각 기둥의 항복유효강성을 Seismic Perform > Demand > Generate Section Effective Stiff. 기능을 통해 정의할 경우, 요소에 할당된 Section기준으로 정의되므로 P1-Tapred 단면은 적용되지 않습니다. 따라서 Properties > Section Manager > Stiffness 기능을 활용하여 Tapered 단면에 대한 추가 정의가 필요합니다.

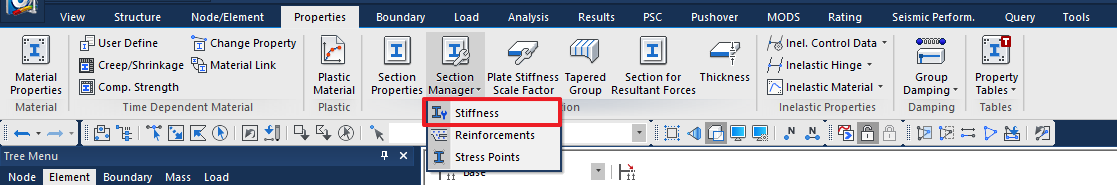

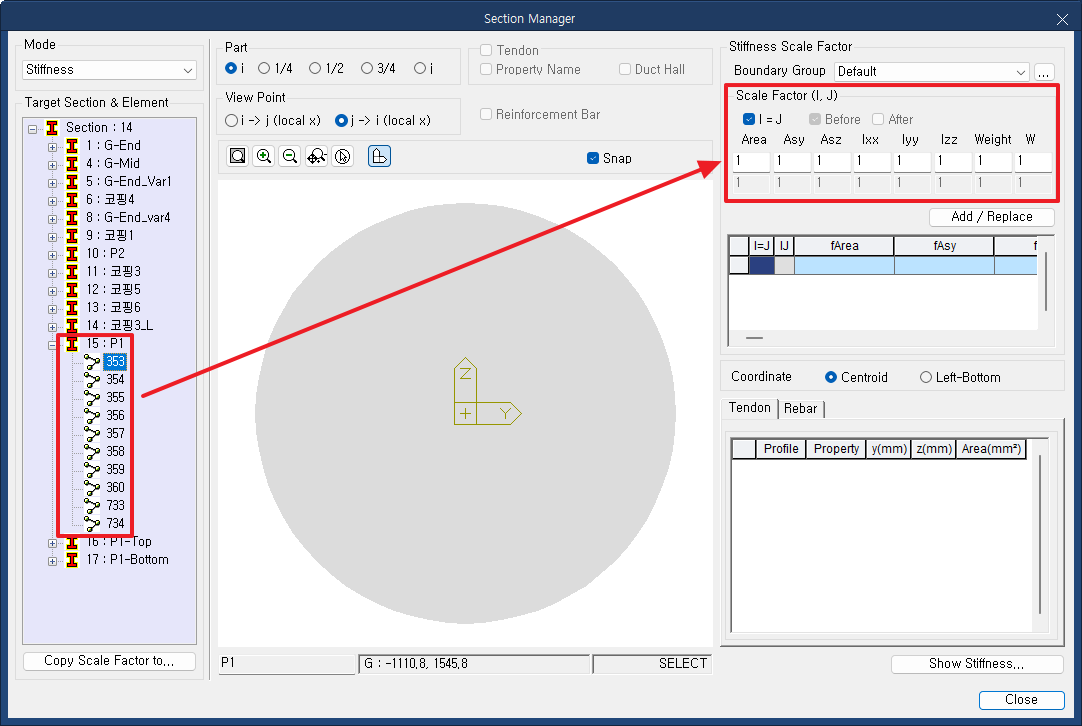

[ Section Manager > Stiffness 대화상자 ]
