[CIM/Infor-Base] Curve Library가 Assembly Unit에 할당되지 않아요.

질문

Curve Library가 Assembly Unit에 할당되지 않아요 ([Error] Failed to create Entity)



답변

Constraint Plane의 배치를 확인해보세요.



Constraint Plane의 위치가 Path의 범위를 벗어나면 Curve Library를 할당할 수 없습니다.

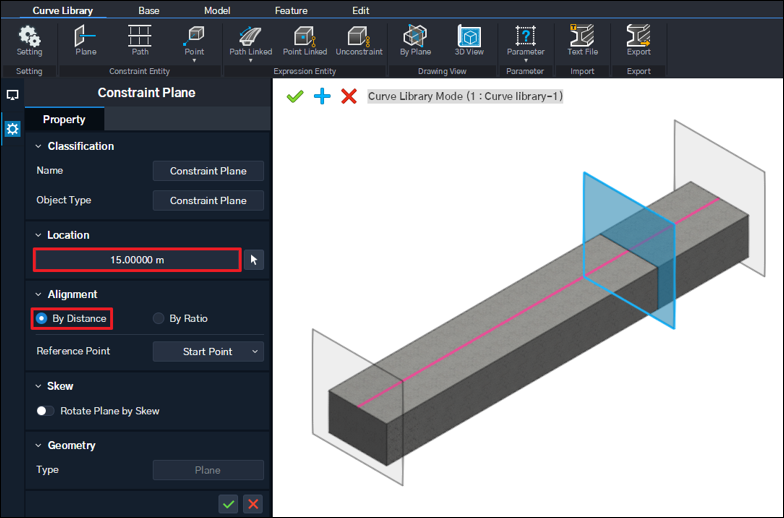

20m 길이의 Curve Library를 예시로 들어보겠습니다. Default Constraint Path 위에 15m 지점에서 By Distance로 Plane이 형성되어 있고, 이 Plane의 양쪽으로 Path Linked Entity가 작성되어 있습니다.


By Distance로 설정했기 때문에 이 Plane은 할당 시 시작점으로부터 15m 지점에 배치됩니다.

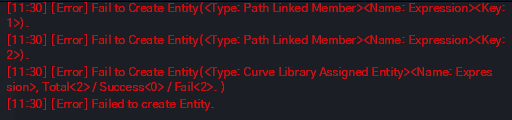

그러나 이 Curve Library를 10m 길이의 Assembly Unit에 할당하면 아래와 같이 오류 메시지와 함께 라이브러리가 할당되지 않습니다.




그 이유는 아래 그림과 같이 10m의 Path 상에 15m 거리의 Plane을 정의할 수 없기 때문입니다.




이를 해결하기 위해서는 Plan의 설정을 By Distance가 아닌 By Ratio로 하여 비율에 맞게 할당되도록 하거나




Assembly Unit Mode에서 할당할 Path의 길이를 늘려 Plane이 배치될 위치를 확보해 주시면 됩니다.




By Distance 와 By Ratio 설정은 Plane 설정창의 Alignment 에서 변경할 수 있습니다.
