질문
Results Tables의 반력 합이(Summation of Reaction Force) 표(Table)와 일치하지 않습니다.
답변
Summation of Reaction Force에는 모든 경계 조건의 반력 합이 계산됩니다.

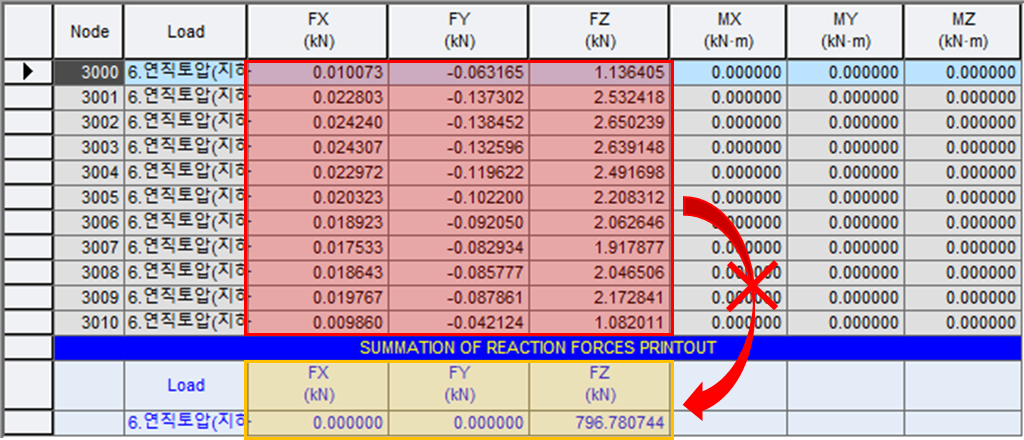

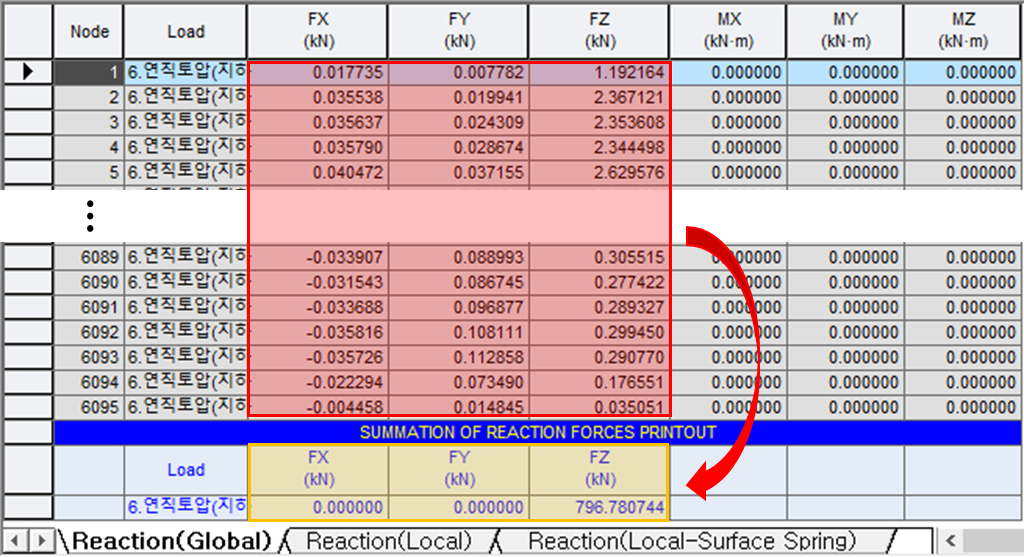

해석을 수행하고 Results Tables에서 일부 절점을 출력대상으로 선택하여 반력을 확인한 경우 아래 이미지와 같이 각 절점에서 발생한 반력의 합과 최하단에 출력되는 반력의 합(Summation of Reaction Force)이 일치하지 않는 경우가 있습니다.
<선택한 절점의 반력 합과 Summation 값이 일치하지 않음>
그 이유는 반력의 Results Tables에서 제공하고 있는 반력의 합은 사용자가 출력 대상으로 선택한 절점의 반력 합이 아니라, 경계 조건으로 설정된 모든 절점의 반력 합을 계산하여 제공하고 있기 때문입니다.
따라서 일부 절점의 반력 합을 계산하고 싶은 경우에는 해당 Table을 Excel로 추출하거나, 복사하여 Excel에서 해당 값들을 따로 더해줘야 합니다.
추가적으로 Envelope Type의 하중 조합은 경계 조건으로 설정된 모든 절점을 출력대상으로 설정하더라도 Table에 입력된 반력의 합과 Summation of Reaction Force에 제공하는 값이 다를 수 있는데, 이는 Envelope Type 하중의 특성과 관련있습니다.
Envelope Type의 하중 조합은 조합에 포함된 하중 / 하중 조합의 값 중 해석 결과에 대해 최대(max), 최소(min), 그리고 절대값의 최대값(all)을 산출해 줍니다. 즉, Envelope Type 하중 조합에 대한 Results Tables은 동일한 하중 조합에 의한 결과 값이 아닐 수 있습니다.

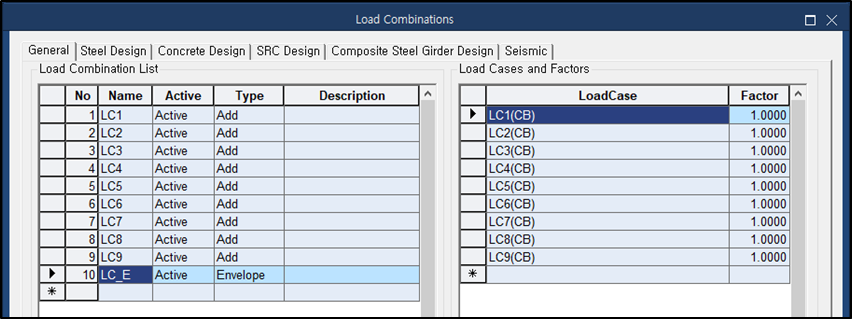

예를 들어 LC1~LC9까지의 하중 조합을 Envelope한 LC_E 하중 조합이 있다면, Results Tables에 입력된 각 절점의 반력 값은 LC1~LC9까지의 각 하중 조합에 의한 반력 값 중 최대값 혹은 최소값이 Table에 입력됩니다.
(1번 절점의 반력 값은 LC1에 의한 반력이고, 2번 절점의 반력 값은 LC3에 의한 반력일 수 있습니다.)
이렇게 동일한 하중 조건이 아닌 상태의 반력 합을 제공하는 것은 적절하지 않기 때문에, Envelope Type의 하중 조합에 대하여 Results Tables에서 제공하고 있는 반력 합은 Envelope Type 하중 조합에 포함되어 있는 각 하중의 반력의 합을 먼저 계산하여 이 반력 합의 최대 / 최소 값을 제공하고 있습니다.
Result Tables에서 LC_E 하중 조합의 반력 합은 LC1~ LC9에 의한 반력 합 중 최대 / 최소를 계산하여 제공해 줍니다.
|

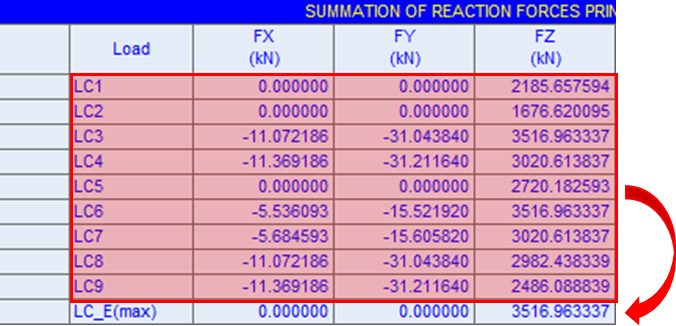

<LC_E(max)인 경우 각 하중 반력의 최대값 제공> |

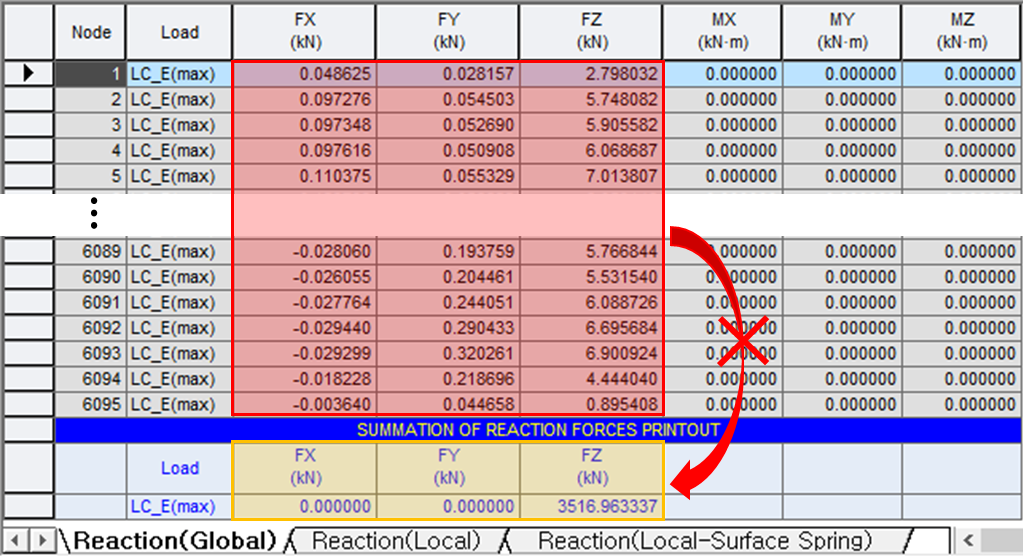

<LC_E(min)인 경우 각 하중 반력의 최소값 제공> |
