질문
시간이력 해석을 위한 인공지진파는 어떻게 만들 수 있나요?
답변
동적해석 > 도구 > 인공지진파 생성기능을 이용하여 시간이력 해석을 위한 인공지진파를 만들 수 있습니다.
1. 인공지진파 생성방법
1) 동적해석 > 도구 > 인공지진파를 실행합니다.
2) 새로 만들기 > 모델 > 인공지진파 > 추가를 선택하여 인공지진파 추가 / 수정 창을 열어줍니다.

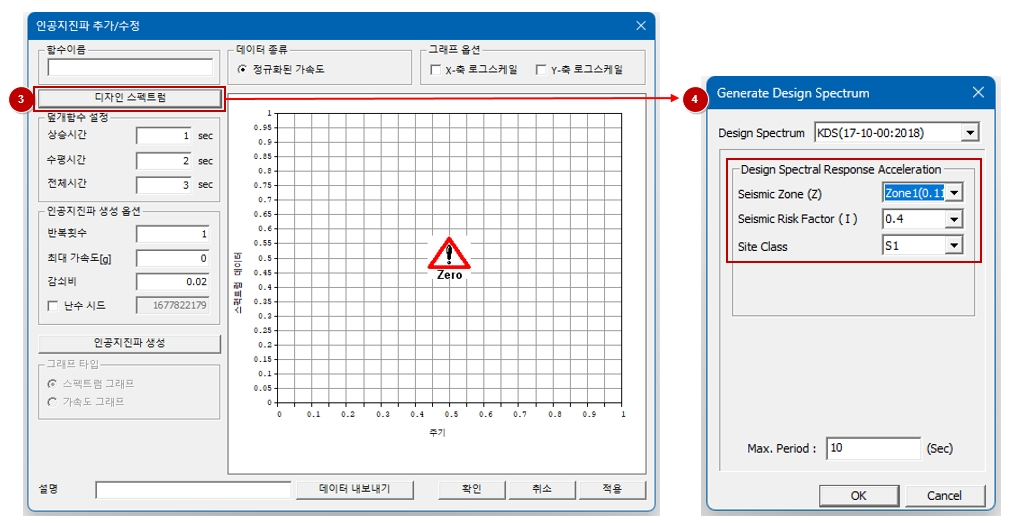

3) 디자인 스펙트럼 클릭 후, 지진파 생성 기준과 조건을 선택합니다.
4) 위험도 계수와 지진구역계수를 입력하고, 구조물의 고유치 해석 범위를 포괄할 수 있는 최대 주기를 입력합니다.
5) OK 버튼을 누르면 디자인 스펙트럼이 생성 됩니다.

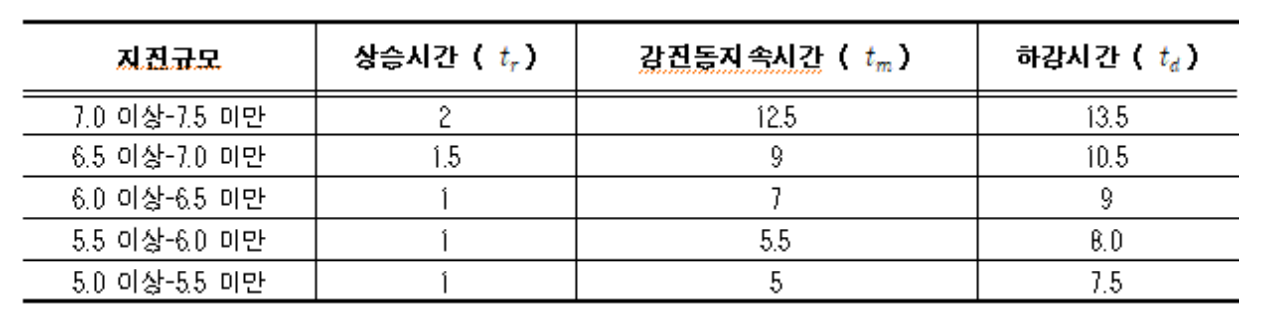

6) 상승시간, 수평시간, 전체시간은 KDS 17 10 00 내진설계 일반 기준을 참고하여, 평가를 진행 할 지진규모에 맞는 값을 입력합니다.
(ex : 진도 7.2 일 경우 상승시간 2 sec , 수평시간 12.5 sec, 전체시간 28 sec)
7) 수렴확보를 위한 반복횟수를 설정하고, 최대가속도 (위험도 계수와 지진구역계수를 곱 한 값)를 입력합니다. (반복횟수는 일반적으로 20을 사용합니다.)
8) 감쇠비는 KDS 17 10 00에 제시된 표준설계응답스펙트럼의 감쇠비(5%)를 사용합니다.
9) 난수 시드 Check 후, 1000~1500의 임의 값을 입력합니다. (임의의 위상각 생성을 위한 무작위 seed의 개수로, 보통 1000∼1500개 의 홀수로 입력하는 것을 권장합니다.)
10) 인공지진파 생성 버튼을 클릭합니다.
11) 그래프 타입을 시간이력해석을 위하여 가속도 그래프로 변경 후 데이터 내보내기를 통하여 인공지진파를 원하는 위치에 저장합니다.
2. 생성된 인공지진파 GTSNX 불러오기 및 적용하기

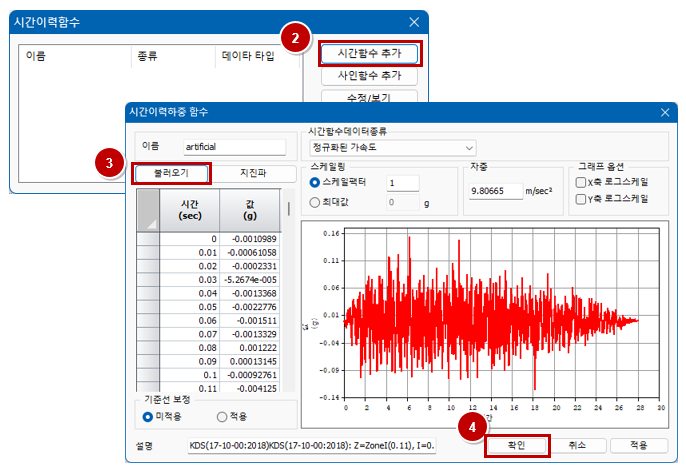

1) 동적 해석 > 특성/좌표계/함수 > 함수 > 시간이력함수를 호출합니다.
2) 시간함수 추가를 클릭합니다.
3) 불러오기 버튼을 클릭하여 생성된 인공지진파를 불러옵니다.
4) 확인 버튼을 클릭하여 인공지진파를 추가합니다.

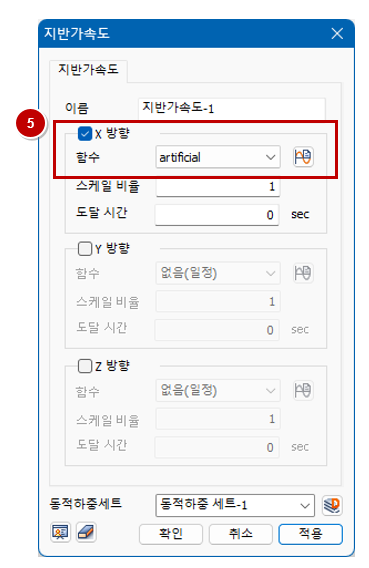

5) 동적 해석 > 하중 > 지반가속도를 클릭하여 방향과 함수를 선택합니다.
