질문
설계응답스펙트럼 해석 수행시 Warning Message가 발생합니다.
답변
해당 Warning Message는 정의한 설계응답스펙트럼의 주기 범위 보다 구조물이 갖는 고유주기의 값이 더 커서 발생하는 현상입니다. Warning Message에 대한 내용을 반영하지 않는다면 구조물의 동적 특성을 모두 반영하지 못하게 됩니다. 따라서 아래 방법을 통해 설계응답스펙트럼의 주기 범위를 늘려 주어야 합니다.

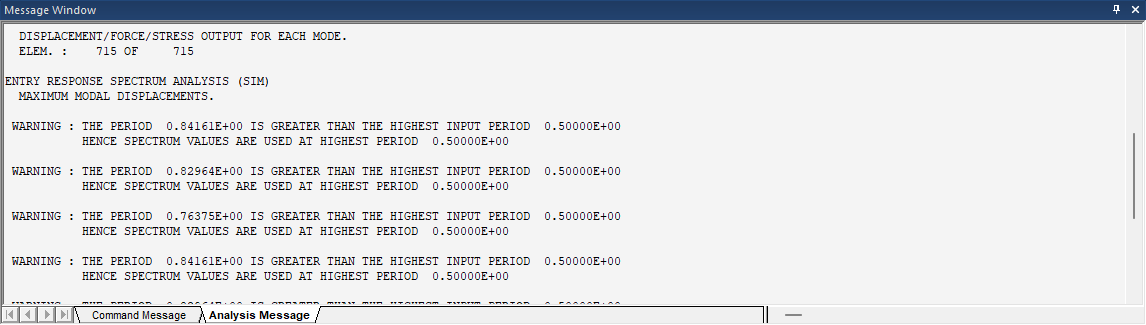

1. Warning Message가 발생하였다면 먼저 구조물의 최대 주기를 확인하거나 Warning Message에서 출력된 주기 값을 확인합니다.

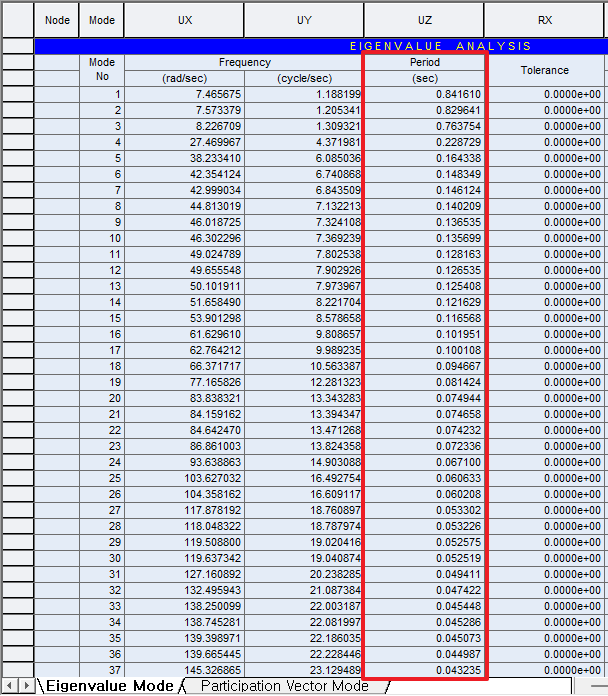

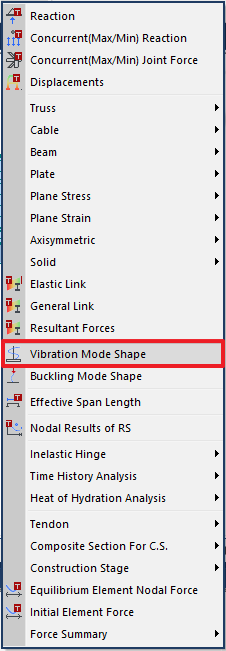

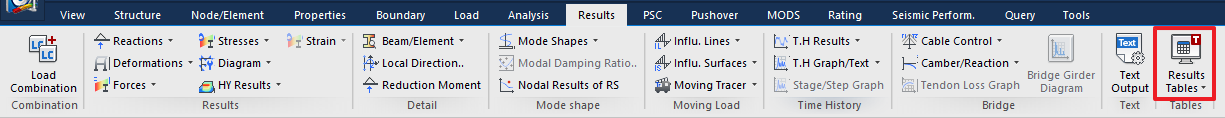

Result > Tables > Results Tables > Viberation Mode Shape
2. 구조물의 최대 주기를 확인하였다면, 설계응답스펙트럼의 주기 범위를 아래 그림의 Max. Period 입력 값을 구조물 최대 주기보다 더 큰 값을 입력하여 모든 동적특성이 반영될 수 있도록 합니다. (기본 값은 6sec 입니다.)

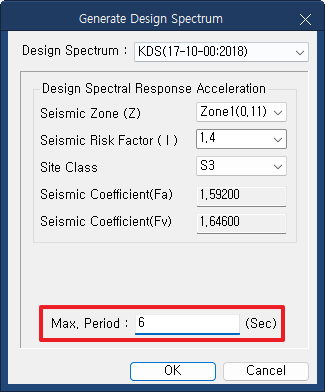

[ 설계응답스펙트럼 정의 대화상자 ]
