질문
임의형상 코핑에 배치된 받침평가는 어떻게 하나요?
답변
내진성능평가 옵션에서는 코핑의 평면 형상이 비정형이거나 기둥 위 받침이 바로 배치된 경우, 콘크리트 파괴 및 프라이아웃 파괴 평가에 사용되는 저항 면적을 자동으로 계산해주고 있지 않습니다.

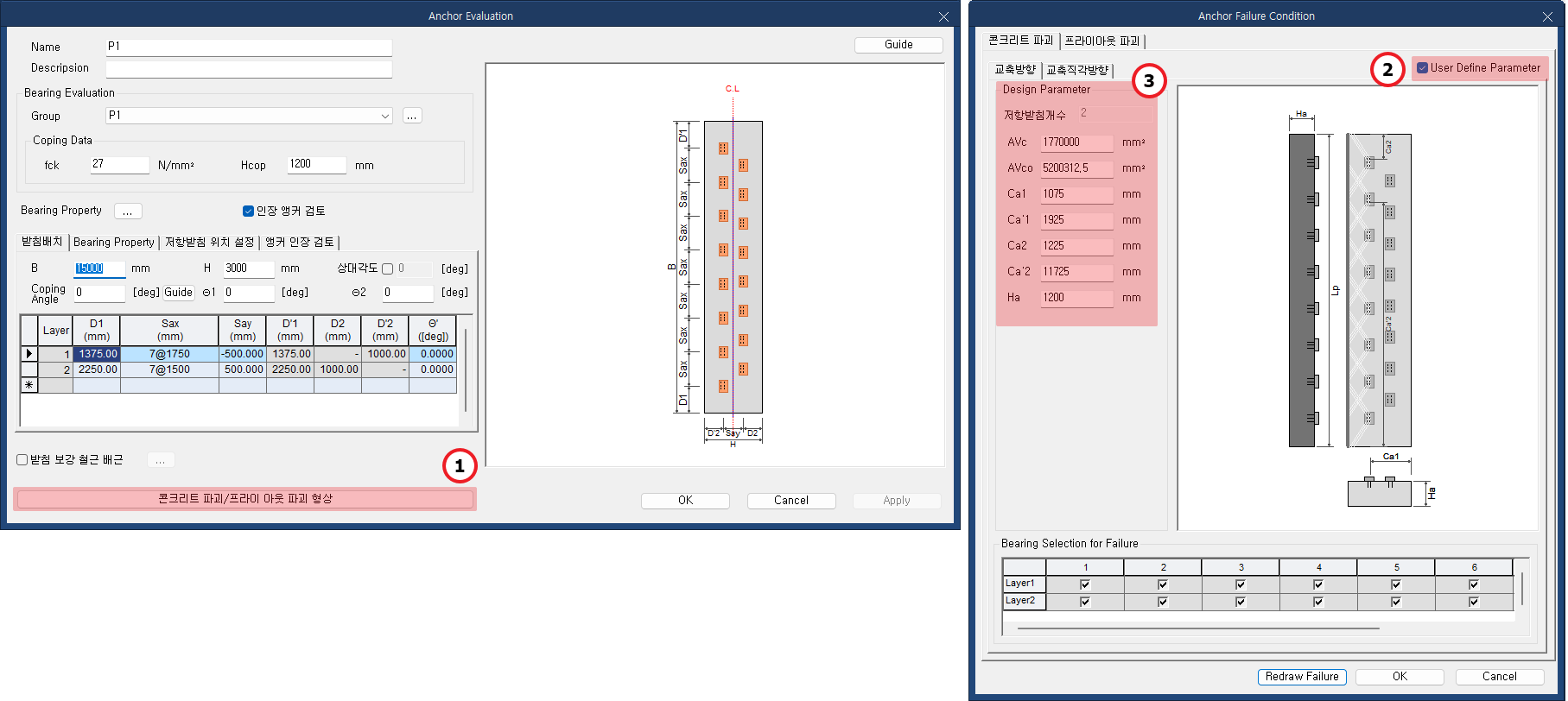

이러한 경우 [Anchor Evaluaton > 콘크리트 파괴/프라이 아웃 파괴 형상 > User Define Parameter] 기능을 활용하여 평가에 사용되는 변수들을 직접 입력하여 평가 보고서에 반영할 수 있습니다.
User Define Parameter기능은 콘크리트 파괴, 프라이아웃 파괴 각 항목에 선택적으로 옵션을 체크하여 적용할 수 있습니다. 평가 변수들은 CAD제품을 이용하여 직접 산정 후 입력해주어야 하며, 직접 입력된 데이터를 최종 변수로하여 평가를 수행하며 출력물에는 아래 그림과 같이 가이드 이미지가 삽입되어 출력됩니다.
[ User Define Parameter 옵션을 적용한 내진성능평가 보고서 출력물 ]
