질문
mct 파일이 Import 되지 않습니다.
답변
mct 파일 Import 시 Message Window에 출력된 Error Message를 확인하여 mct를 수정합니다.
mct 파일은 CIVIL에서 모델링된 모든 정보를 Text 형식으로 저장한 파일 포맷입니다.
이전 버전에서 작성한 mct 파일이나, 한글 파일에 저장한 Text를 mct 포맷으로 저장하여 CIVIL에서 불러오는 경우, 형식이 현재 버전과 일치하지 않으면 정상적으로 불러와지지 않을 수 있습니다. 이 경우 아래 두 가지 사항을 확인하여 mct 파일을 수정하고 불러오시기 바랍니다.
1. mct 파일 Import 시 Message Window에 출력된 Error Message를 확인합니다.
mct 파일을 직접 수정하거나, 한글이나 PDF 형식으로 저장된 정보를 mct 파일로 옮기는 과정에서 기존 형식과 어긋나게 되면 mct 파일이 정상적으로 Import 되지 않습니다. 이 경우 아래 이미지와 같이 Message Window에 mct 파일의 어느 열에서 문제가 발생하고 있는지 알려주고 있으며, 해당 열을 확인하여 기존 형식에 맞게 mct 파일을 수정하고 Import하면 됩니다.
1) mct 파일 Import / Message Window 확인
-> Line 71에서 Error 발생

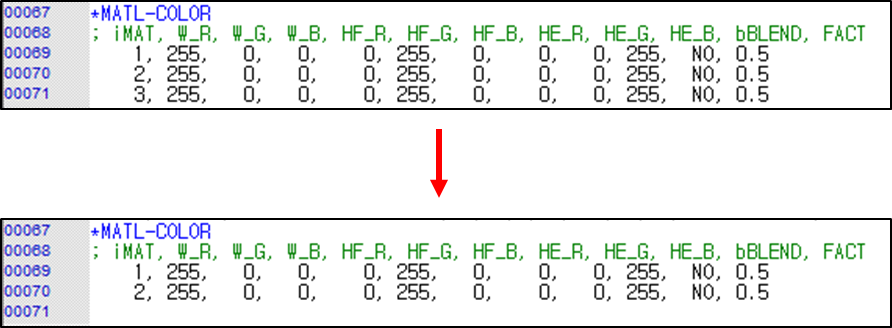

2) mct 파일 확인 및 수정
-> Line 71 수정(삭제)

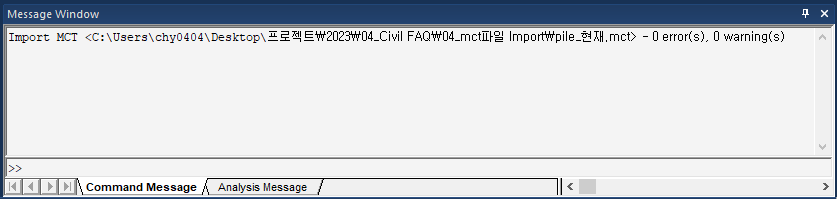

3) 수정된 mct 파일 Import
-> 수정된 mct 파일 Import
2. mct 파일에 버전(Version) 정보가 입력되어 있는지 확인합니다.
mct 파일을 실행하면 최상단에 mct 파일을 생성한 CIVIL의 버전 정보가 입력되어 있습니다. CIVIL의 상위 버전에서 하위 버전 mct 파일을 Import하는 경우 입력된 버전 정보를 확인하고, 변경된 형식을 호환하여 불러옵니다. 따라서 mct 파일에 버전 정보가 입력되어 있는지 확인해야 합니다.
만일 버전이 입력되어 있지 않아 Import 되지 않는다면 해당 mct 파일에 CIVIL 버전을 기입하여 Import 하면 됩니다. 이때 mct 형식은 버전마다 다르기 때문에 추출했던 당시의 CIVIL 버전을 기입해야 합니다.
버전 정보를 알 수 없다면 MCT Command Shell을 활용하여 mct 데이터를 직접 입력하여 사용해야 합니다. MCT Command Shell을 활용하는 방법은 아래와 같습니다.

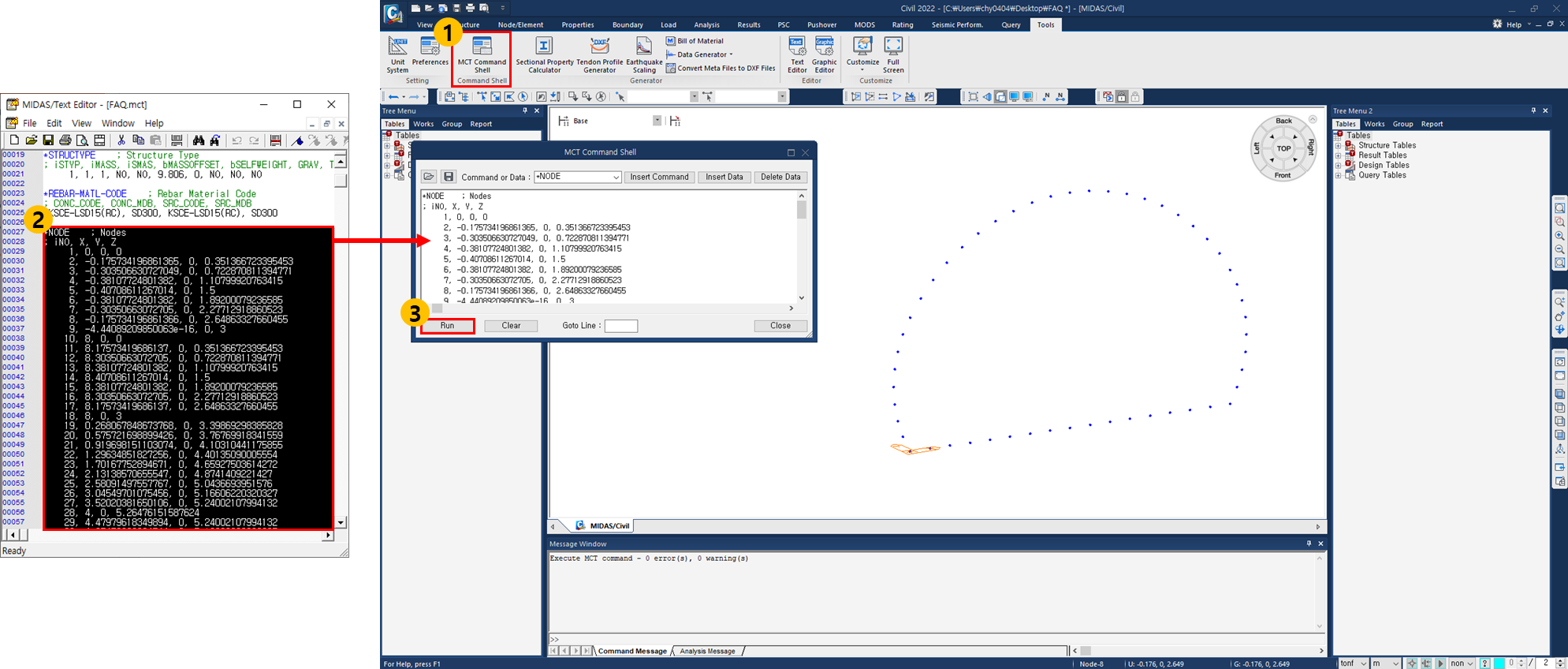

1) [Tools] Tab > [Command Shell] Group > [MCT Command Shell] 기능 실행
2) mct에서 Data 복사 / MCT Command Shell에 붙여넣기
3) MCT Command Shell 'Run' 하여 Data 확인
