질문
로컬 좌표가 다른데 Output 결과가 동일합니다.
답변
축력과 모멘트는 로컬 축에 따라 별개의 부호를 갖습니다.
CIVIL에서 모든 부재력은 Local Axis(로컬축)을 따라갑니다. 단, 축력(Fx, Fy, Fz)과 휨모멘트(Mx, My, Mz)는 로컬축의 영향을 받는 방식이 조금 다릅니다. 예시를 통해 알아보겠습니다.

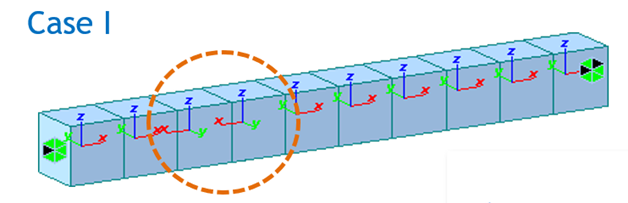

먼저 축력부터 보겠습니다. 축력은 Local Axis의 x, y, z축 위치, 방향를 그대로 따라갑니다. 아래 예시 Case I 을 보면, 중간에 2개의 요소만 x축과 y축 방향이 반대입니다.

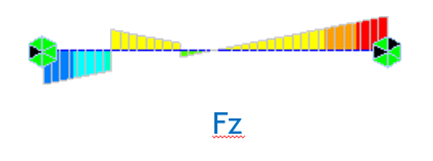

이 경우, 축력을 확인하면 아래 그림처럼 축의 방향이 반대인 요소 위치에서 축력의 부호 역시 반대인 것을 확인할 수 있습니다. 축의 방향(부호)에 따라 축력의 부호가 달라지는 것입니다.

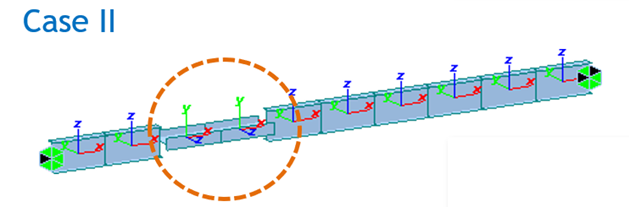

축력의 두 번째 예시로, 아래 Case II는 Case I와 같이 2개 요소 Local Axis 축이 다른 것을 볼 수 있습니다. 하지만 이번에는 Case I 처럼 축의 방향이 다른 것이 아니라 y축, z축의 위치 자체가 다른 상황입니다.

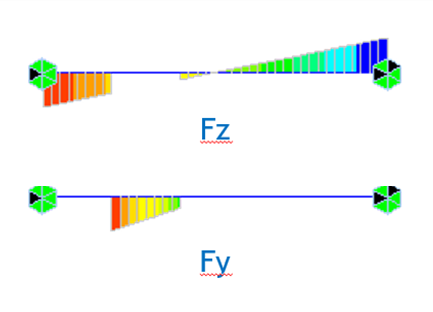

이 경우 축력을 확인하면, 요소 간 축 위치가 다르기 때문에 한 번에 확인할 수 없고, Fz, Fy로 나눠서 확인되는 것을 볼 수 있습니다.
두 번째로 휨모멘트입니다. 휨모멘트는 Local Axis의 x, y, z축 위치에만 영향을 받고, 자체적인 부호를 갖습니다. 모멘트의 +, - 부호 결정은 아래 그림과 같이 결정됩니다.
위와 같은 예시로 확인해보겠습니다. 중간 2개 요소만 Local Axis 방향이 반대인 Case I 입니다.

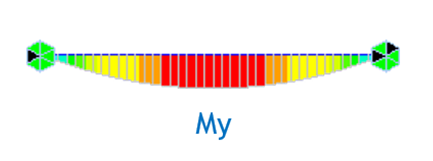

축의 방향이 반대인 부분과 상관 없이 아래 그림처럼 연속된 휨모멘트를 볼 수 있습니다. 이는 휨모멘트가 축의 방향(+, - 부호)에 영향을 받지 않기 때문입니다.
이번엔 2개 요소의 Local Axis 위치가 다른 Case II입니다.

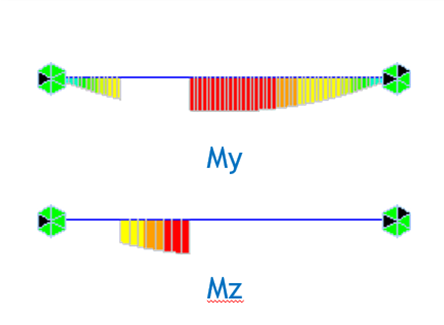

축력과 동일하게 축 위치에 영향을 받기 때문에, 결과값이 My, Mz로 나눠서 확인되는 것을 볼 수 있습니다.
