질문
받침보강철근을 입력하였으나 평가 결과에 영향이 없습니다.
답변
받침보강철근의 경우, 인장과 전단에 대한 콘크리트 파괴강도 Ncbg와 Vcbg를 대신하여 앵커철근의 강도를 적용할 수 있습니다.
"받침 보강 철근 배근" 기능을 사용할 경우 Vcbg(콘크리트파괴강도), Vcpg(프라이아웃파괴강도), Vs,av(받침보강철근강도)를 비교하여 이 중 최대값을 보유성능으로 결정합니다. 만약, Vs,av가 Vcb 또는 Vcpg 보다 작을 경우 평가 보고서에는 보강철근에 대한 강도를 출력하지 않습니다.
예시를 들어보면, 받침철근 추가 전 모델에서의 "교대-교직방향"에 대한 보유성능 Vcbg는 371.584kN입니다. 입력된 받침보강철근 중 유효 앵커철근 개수는 4개이며, 계산되고 있는 Vs,av는 약 241kN입니다.
전단에 저항하는 앵커철근의 강도가 콘크리트의 파괴 강도보다 낮기 때문에 보유성능은 371.584kN로 결정되며, 평가 결과 역시 달라지지 않습니다.

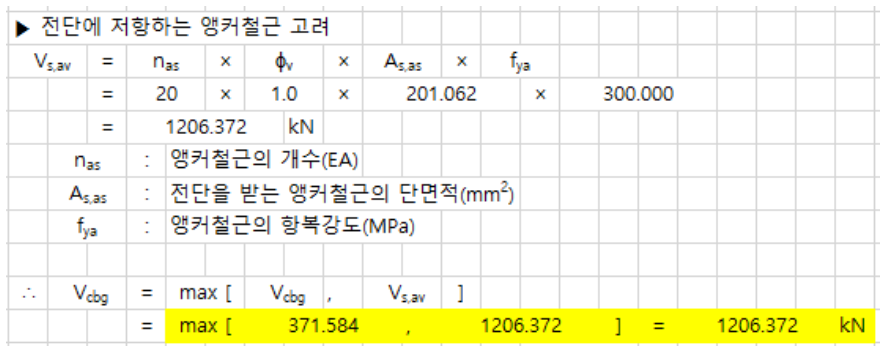

예를 들어, 유효 앵커 철근이 20개로 늘어난다면 아래 그림과 같이 전단에 저항하는 앵커철근의 강도가 콘크리트 파괴강도보다 커지므로 해당 값이 보유성능으로 사용되고, 평가 결과는 N.G에서 O.K로 달라질 수 있습니다.
[ 앵커철근의 개수를 4개에서 20개로 늘렸을 때의 강도 ]
