[SoilWorks] 침투-사면 연계해석(SRM, SAM)

침투 – 사면(SRM,SAM) 연계해석은 침투해석의 결과인 지반내 간극수압 분포를 사면안정검토시 그대로 적용하는 해석입니다. 일반적으로 수위선을 설정하여 지하수위 위치를 고려하는 방법과 비교해 볼 수 있습니다. SRM과 SAM은 유한요소이론을 적용한 사면안정 해석법을 말합니다.



질문

1. 사면 우기시 검토는 어떻게 하나요?





답변

일반적으로 사면 우기시 검토는 지표면에 지하수위, 즉 만수위 상태를 가정하고 해석을 수행하여 건기시와 비교하고 있습니다. 이는 실제 강우 침투에 의한 사면의 우기시 거동 연구를 통해 과도한 설계임이 지적되고 있습니다. 이에 실제 시간 강우량을 입력하여 침투해석을 수행하고, 침투해석 결과를 적용하여 사면의 우기시 안전율을 계산하는 방식으로 상세해석을 수행하고 있습니다.





질문

2. 침투해석 결과를 어떻게 적용하나요?





답변

사면모듈에서(혹은 침투해석 수행후 사면모듈로 전환하고) 하중/경계조건 > 하중 > 결과연동을 선택합니다. 해석결과연동 대화창에서 모델파일 열기를 통해 침투해석을 수행한 모델을 선택하면 그림1과 같이 저장된 모든 침투결과가 나타나고, 이중 원하는 결과를 불러오면 작업트리의 하중에 해당 결과가 등록됩니다. 이를 그림 2와 같이 사면안정 해석케이스 설정시 해석에 사용할 데이터로 설정합니다.

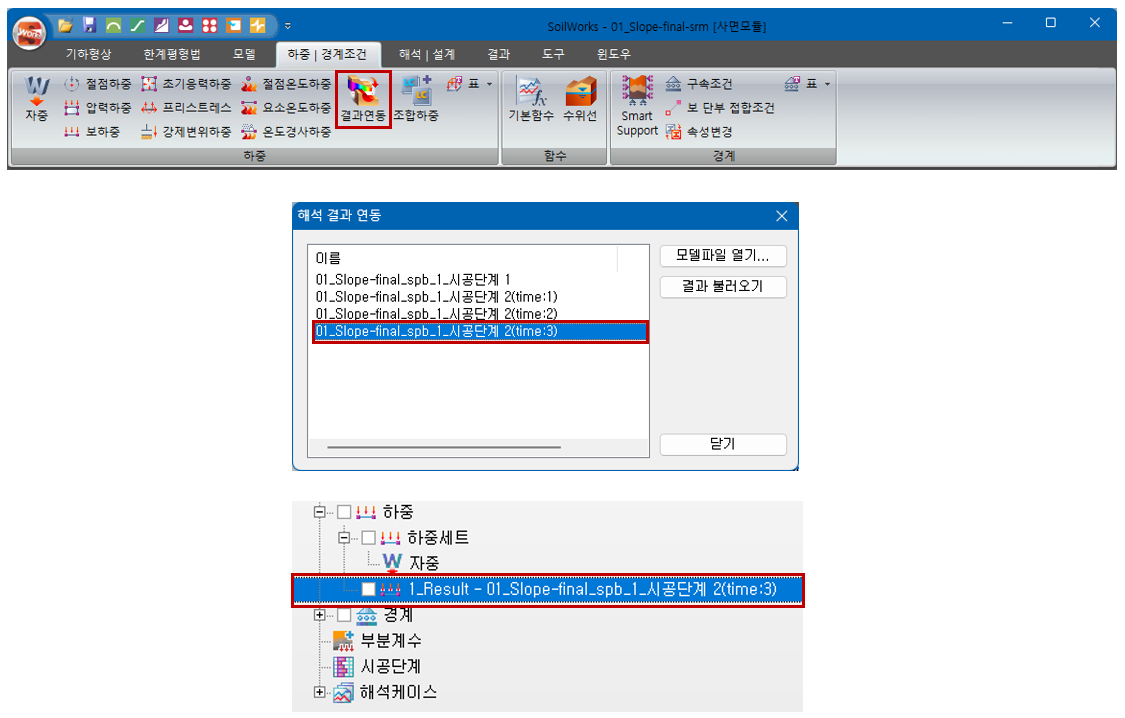

그림 1. 결과연동

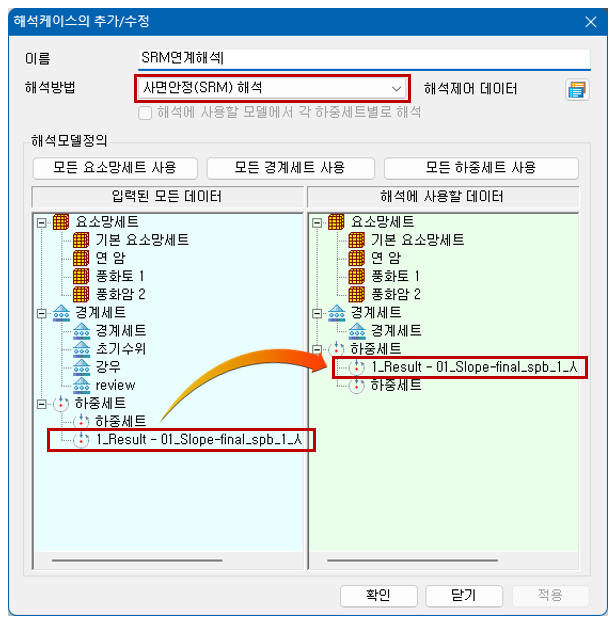

그림 2. 해석케이스 설정





질문

3. 수위선을 설정하는 것과 어떤 차이가 있나요?





답변

일반적으로 우기시 사면검토는 지하수위 위치를 수위선으로 설정하여 검토하였습니다. 이는 지반의 불포화 특성, 실제 강우강도에 따른 지반내 수위변화, 간극수압분포를 반영하지 않고 수위선 아래는 포화되어 있다는 가정하에 해석을 수행한 것입니다. 그림 3과 같이 지표면에 수위선을 설정한 경우와 침투해석 결과를 적용한 사면검토를 비교해 보면 침투해석시 입력된 시간강우량에 따른 보다 합리적인 우기시 안전율을 확인할 수 있습니다.

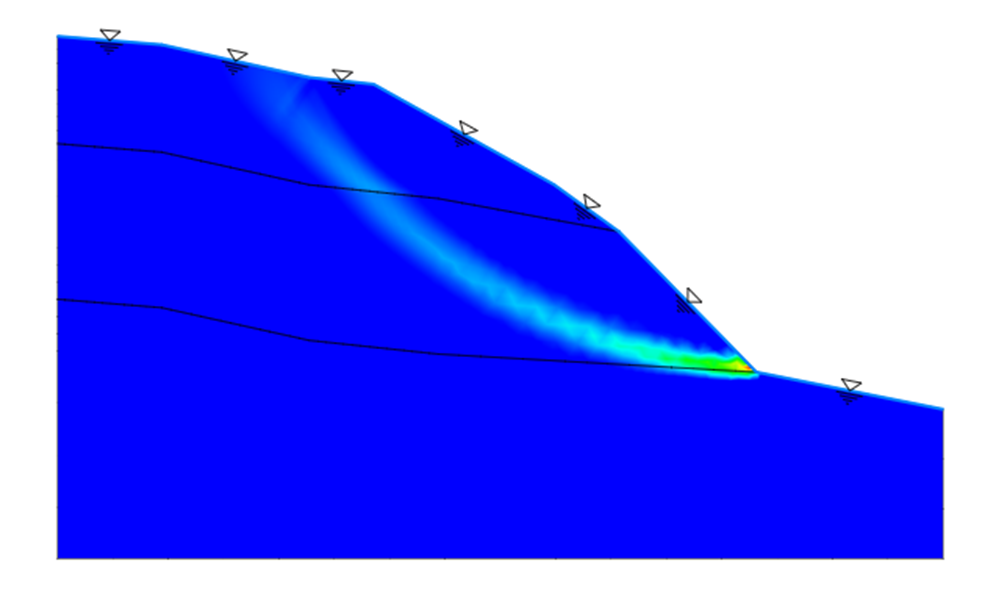

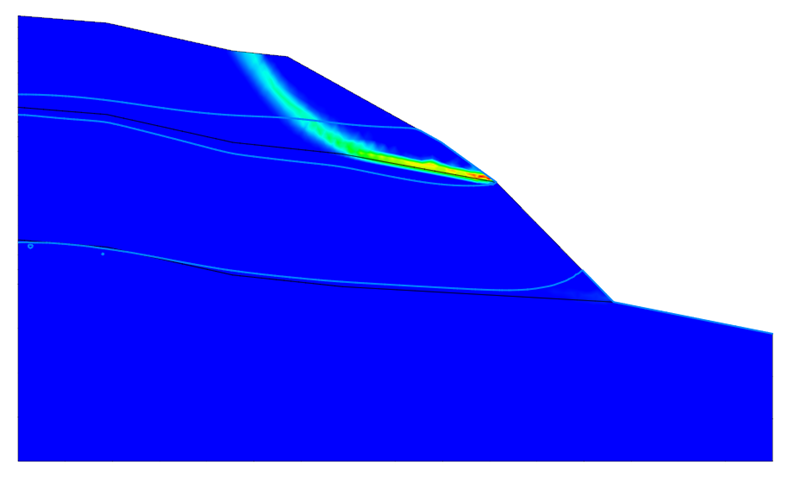

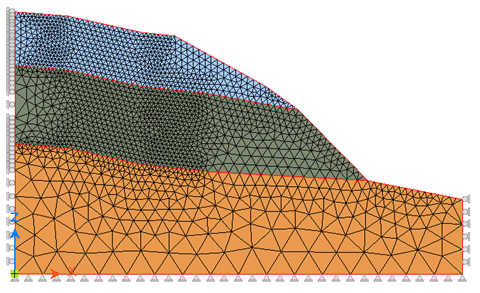

모델 지표면 만수위 적용(FS=1.5125) 침투결과적용(FS=2.2375)

그림 3. 해석결과
