[SoilWorks] 하중을 입력했는데 결과가 동일합니다.(1차원압밀,LEM)

질문

하중을 입력했는데 입력전과 입력후의 결과가 동일합니다. 하중적용이 안되요.





답변

SoilWorks는 FEM 수치해석법 이외에 1차원 압밀, LEM(한계평형법) 등 이론식을 적용한 해석법도 지원합니다. 따라서 해석법에 따라 입력/적용할 수 있는 하중의 형태도 두 가지로 구분됩니다.

일반적으로 입력하는 하중/경계조건 > 하중 은 요소망을 생성하고 요소의 절점 혹은 면에 적용합니다.

따라서 요소망을 생성하지 않는 1차원 압밀해석과 LEM 한계평형 해석법에는 적용되지 않습니다.

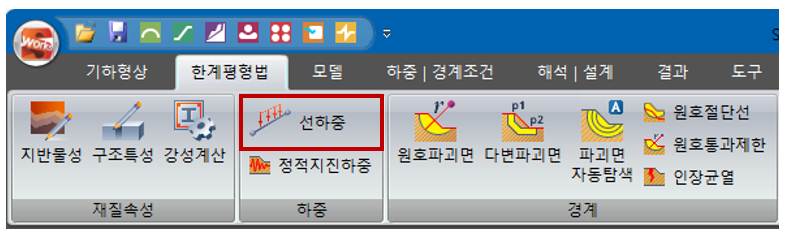

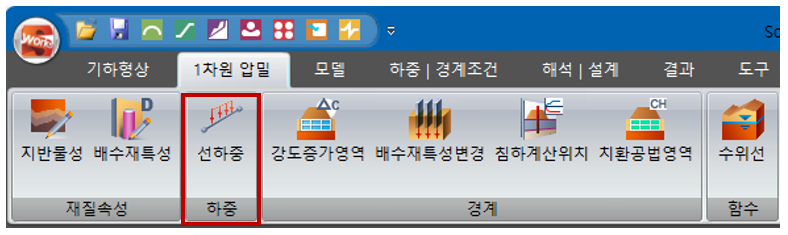

표 1과 같이 LEM해석시에는 한계평형법 > 선하중을, 1차원 압밀해석시에는 1차원압밀 > 선하중을 선택하고 적용할 하중의 형태에 따라 집중하중과 분포하중으로 입력할 수 있습니다.

LEM(한계평형법) 1차원압밀

표 1. 하중 입력 방식



두 가지 하중은 입력 후 모델 view에서도 구분이 가능합니다.

그림 1의 ②번과 같이 FEM수치해석에 적용되는 하중은 녹색으로 구분되며, 수치해석이 아닌 해석법에 적용되는 하중은 빨간색으로 구분됩니다. 즉, 1차원 압밀해석시에는 그림 1의 ②번과 같은 하중은 적용하여도 해석결과에 영향을 미치지 않습니다. 이는 사면모듈에서 LEM(한계평형법) 해석시에도 동일합니다.

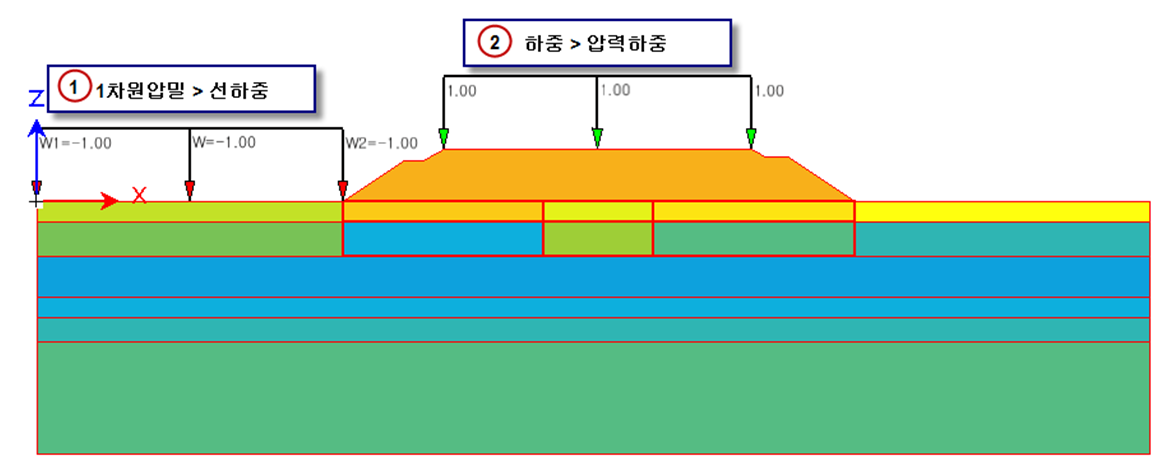

그림 1. 하중타입별 레이블 표현



적정한 하중타입을 적용하여도 해석케이스 설정시 해석에 사용할 데이터로 지정하지 않으면 반영되지 않습니다.
