[Civil] Anchor Evaluation에 자동 연동되는 데이터는 어디서 가져오나요?

질문

Anchor Evaluation에 자동 연동되는 데이터는 어디서 가져오나요?



답변

 내진성능평가 옵션은 사용자가 입력해야 하는 데이터를 최소화하는 것을 지향하고 있습니다. 따라서 수 많은 데이터가 연동되고 자동으로 입력되는 경우가 많습니다. 이번 기술자료에서는 자동으로 입력되는 값들이 어디서, 어떻게 연동되는지 확인해보겠습니다.

1. Coping Data

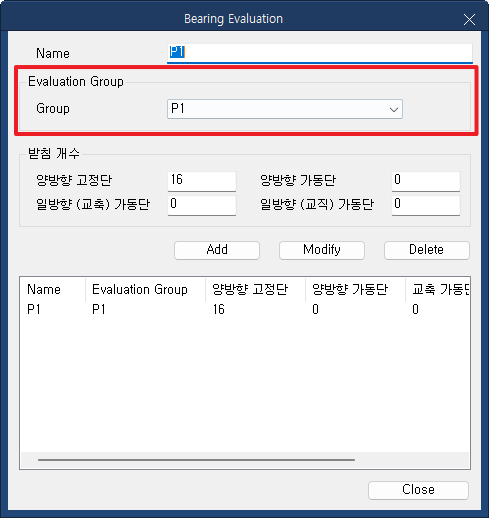

 Coping Data는 Bearing Evaluation Group을 선택할 경우 콘크리트의 강도(fck)와 코핑 높이(Hcop)를 자동으로 세팅해줍니다. 이에 대한 정보들은 아래 그림과 같이 Bearing Evaluation Group에서 저장하고 있는 Evaluation Group의 기둥과 코핑 요소의 Section, Material 정보를 이용하여 입력하고 있습니다. 필요에 따라 변경이 가능하며 변경된 값이 평가에 적용됩니다.

 다만, 교대의 경우 모델링을 하지 않는 경우가 많고 Evaluation Group에 요소를 입력하지 않으므로 기본 값인 0이 입력됩니다. 따라서 교대 평가 그룹인 경우 콘크리트 강도와 높이를 직접 입력해주어야 합니다.

2. 받침개수

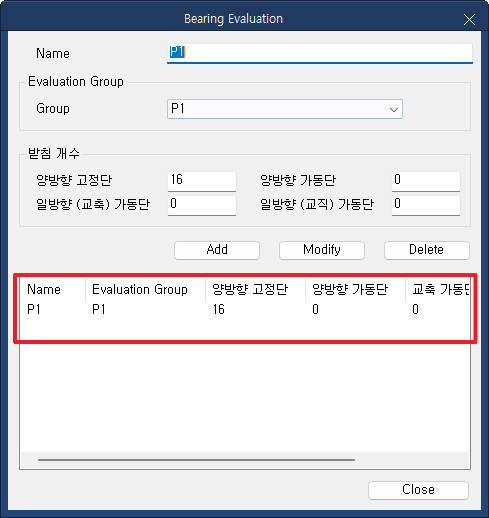

Bearing Evaluation에 저장된 모든 받침 개수를 합산하여 연동하고 있습니다.

3. 저항받침 위치 설정

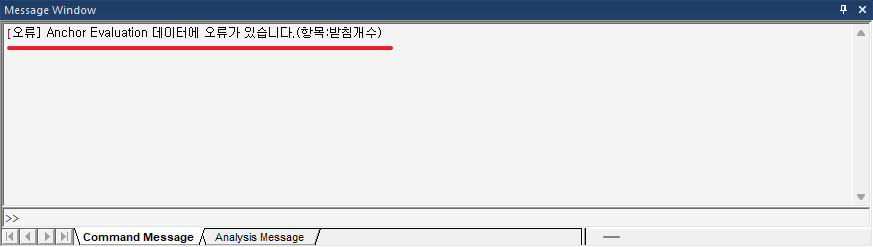

 각 방향별 저항 상태의 개수는 Bearing Evaluation에 정의한 저항 상태 개수와 동일해야 합니다. 만약 일치하지 않을 경우 아래 그림과 같이 오류 메세지가 출력되며 Anchor Evaluation Group이 정의되지 않습니다.

4. 인장 앵커 검토

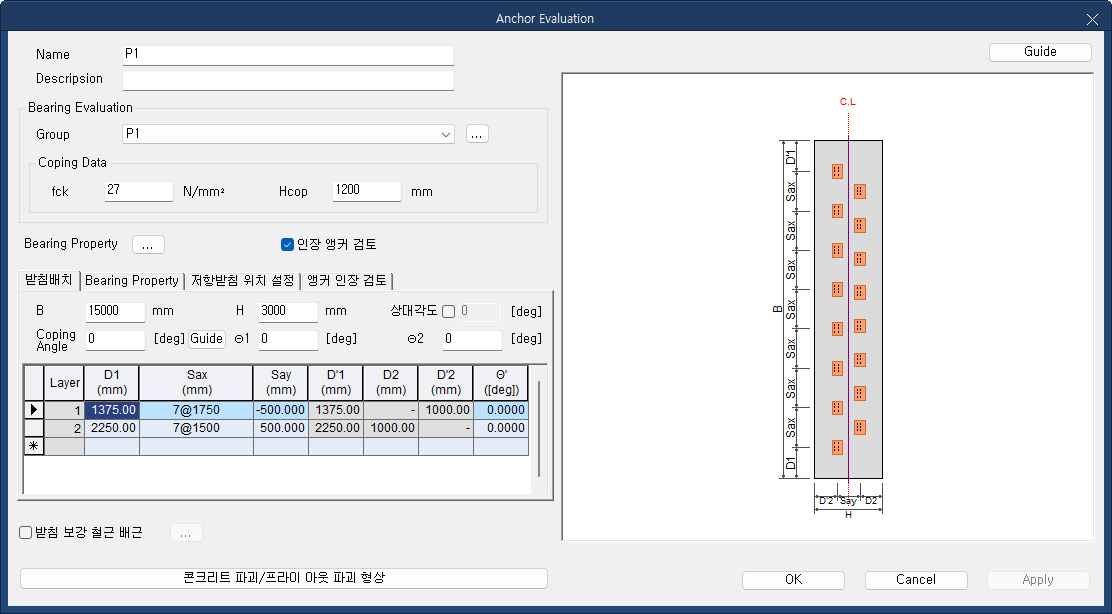

 정확한 인장 앵커 검토를 위해 Anchor Evaluation의 받침 배치 입력 정보와 실제 모델링의 Link간 위치를 연동해주고 있습니다. 프로그램 내부에서 일정한 규칙을 이용하여 연동하고 있으며, 기본 연동 Link 이외에 변경을 하고자 한다면 아래 그림과 같이 절점번호를 선택하여 변경 가능합니다. 다만, 변경시 중복된 절점번호가 없는지 확인이 필요합니다.
