SOILWORKS 사면모듈에서는 한계평형해석 프로그램 중 하나인 Tarlen의 모델파일을 바로 불러들여 모델수정 및 여러 해석을 수행할 수 있도록 지원하고 있습니다. *.PRJ 확장자 파일을 이용하며, 프로그램 설정 및 제공옵션의 차이에 따라 불러오기시 자동 변경사항이 있습니다.
질문
1. Tarlen 모델파일 불러오기 (.PRJ 파일지원)
답변

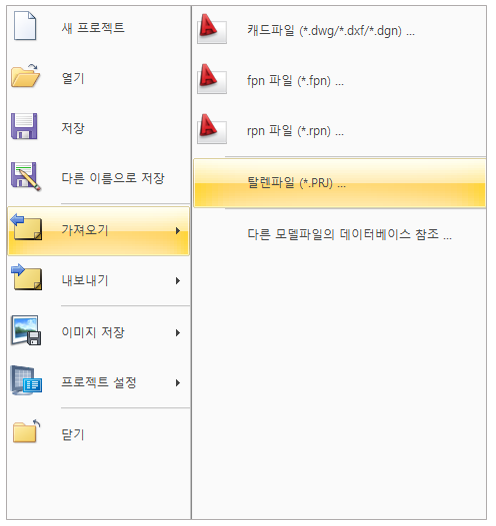

Main menu > 가져오기 > 탈렌파일 (*.PRJ) 를 선택하여 탈렌모델파일을 불러올 수 있습니다.
그림 1. Main Menu > 가져오기
질문
2. Tarlen 모델파일 불러오기 자동변경 항목
답변
제공하는 해석법 및 옵션, 프로그램 내부의 임의처리된 사항들에 대해 타 프로그램 모델파일을 불러올때 자동변경되는 사항들이 있으며 Tarlen의 메뉴구성에 따라 다음과 같이 항목별로 구분하였습니다.
2-1. General settings

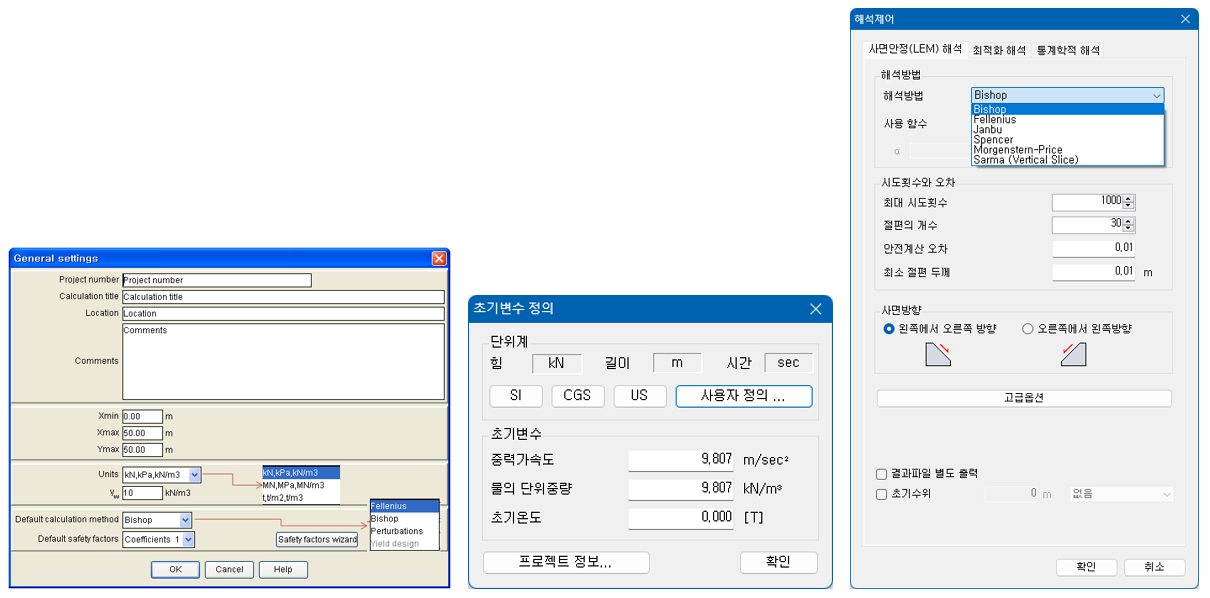

그림 2. General settings
Tarlen에서는 위 그림 2와 같이 3가지 조합단위계를 제공하며, SOILWORKS에서 단위계를 그에 맞추며, MN 의 경우 kN으로 환산합니다.
Default calculation method의 경우 SOILWORKS에서는 Perturbation method를 제공하지 않기 때문에 Bishop으로 변경해서 불러오기 합니다.
Default safety factors 는 각 계산항목에 대해 부분안전율 개념을 적용하는 것으로 국내 설계에서는 이를 고려하지 않기 때문에 무시하고 불러오기 합니다.
2-2. Reinforcements – Nail

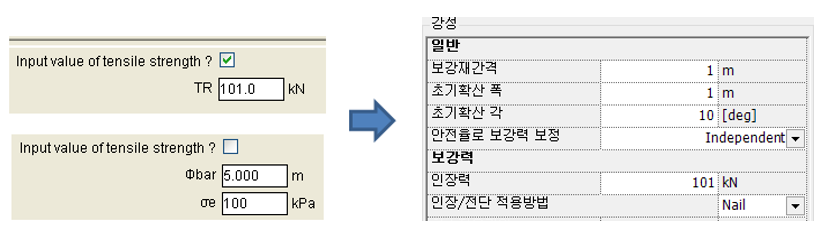

Input value of tensile strength 에서 인장력(TR)를 직접 입력할 경우 그 값을 그대로 가져오며, Фbar, σe 를 입력하여 계산할 경우 다음과 같이 제공된 식에 의해 자동 계산된 인장력을 불러옵니다.
TR = ( π * Фbar * Фbar / 4 ) * σe
그림 3. Reinforcements - Nail
2-3. Load

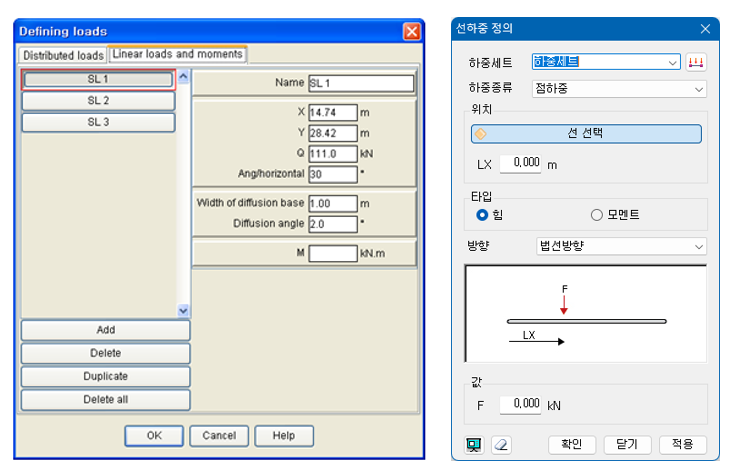

Linear loads and moments 에서 점하중과 모멘트가 동시에 입력되어 있는 경우, SOILWORKS에서는 하중형태를 선택적으로 입력할 수 있도록 구분하여 생성합니다. 해석케이스 설정시 모든 하중을 적용할지, 특정하중만 적용할지를 설정할 수 있습니다.
그림 4. Load - Linear loads and moments
2-4. Material_Active (지반물성 할당)

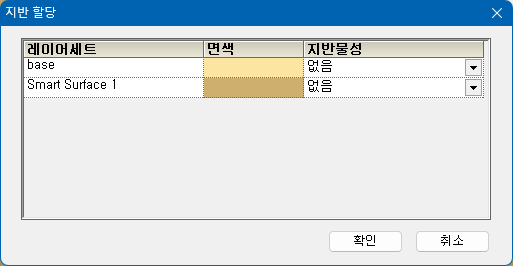

Tarlen 에서 각 지반면에 할당된 물성을 SOILWORKS에서는 할당하지 않은 채로 불러오고, 모델을 불러옴과 동시에 물성을 할당하는 안내창을 출력합니다.
그림 5. 지반물성할당

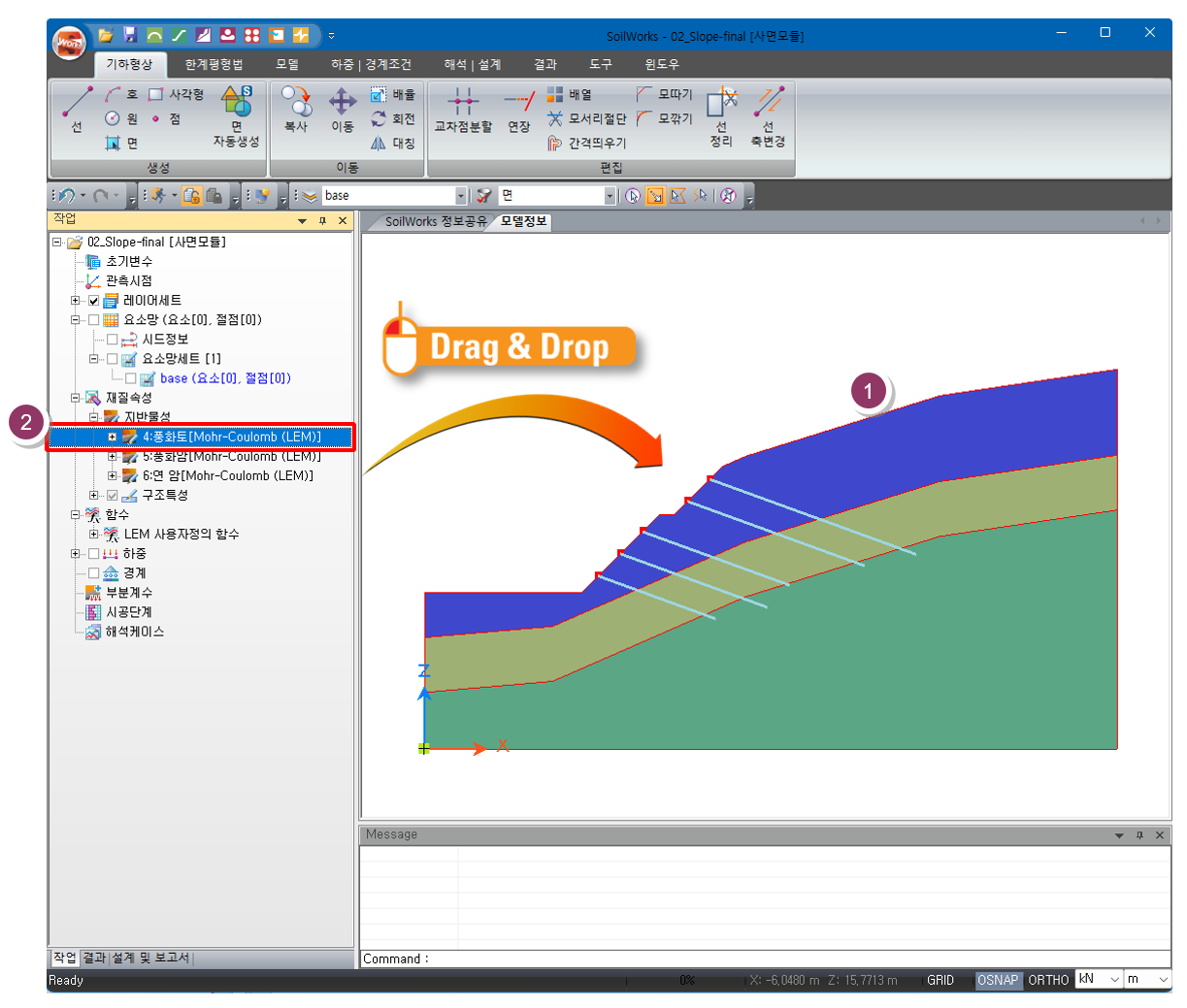

각 레이어세트(지반면만 해당)에 물성을 직접 고르거나, SOILWORKS만의 방식인 Drag & Drop을 통해 각 지반면을 선택하여 물성을 할당 할 수 있습니다. 이후 해석을 위한 케이스 설정시 어떤 레이어세트를 이용하여 해석을 수행할지 선택할 수 있습니다.
그림 6. 지반물성할당 (Drag & Drop)
