질문
철근 주석은 어떻게 생성 하나요?
답변
CIM 모델링에서 부여한 철근의 이름과 직경을 도면의 철근 주석 양식으로서 생성이 가능합니다.
예를 들면 다음과 같은 작업이 가능합니다.

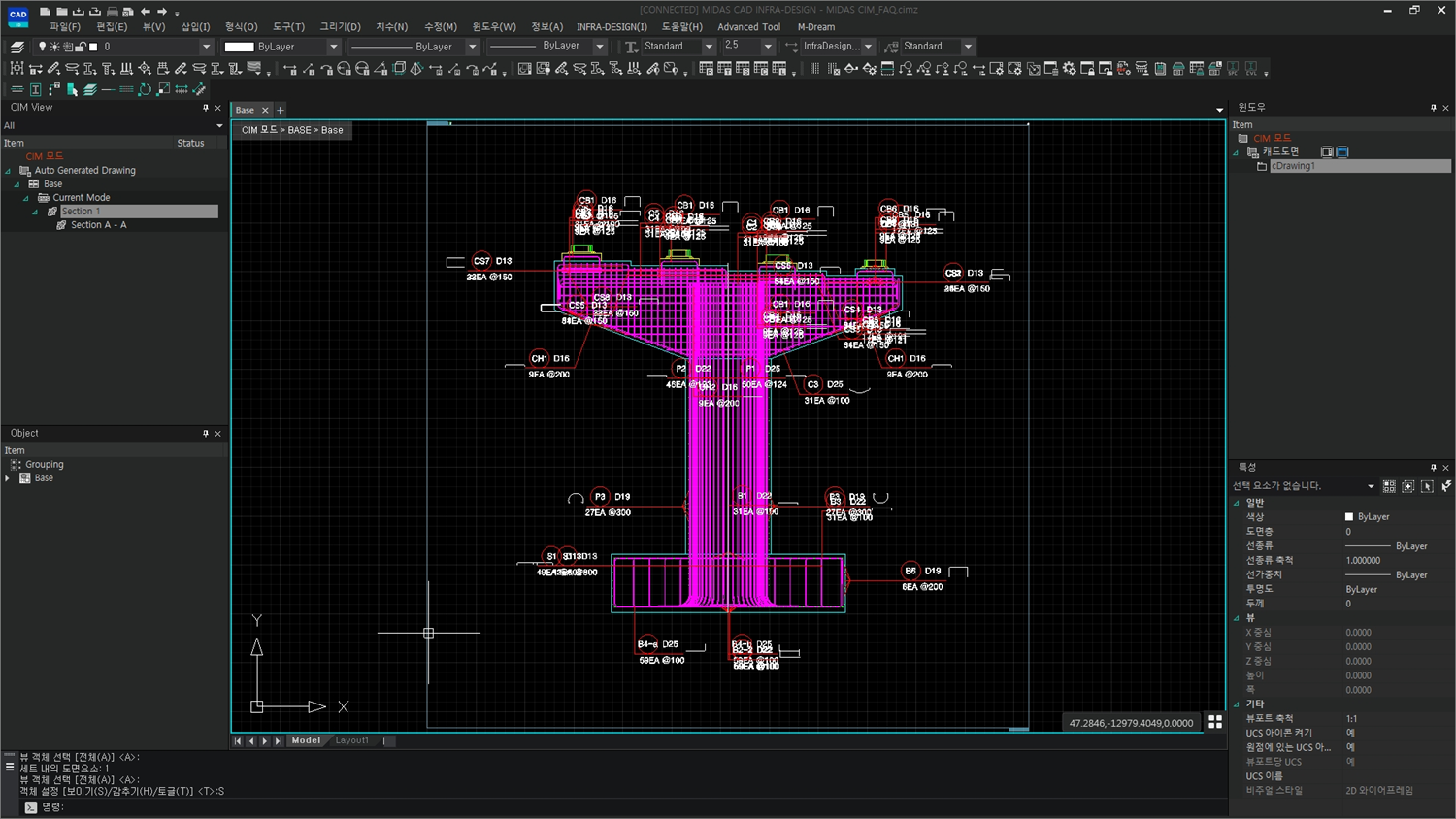

| 그림. 1 철근 주석 자동 생성 |
Drafter 에서 생성된 단면에 있는 모든 철근에 대하여 모든 철근 주석에 대하여 생성이 가능합니다.

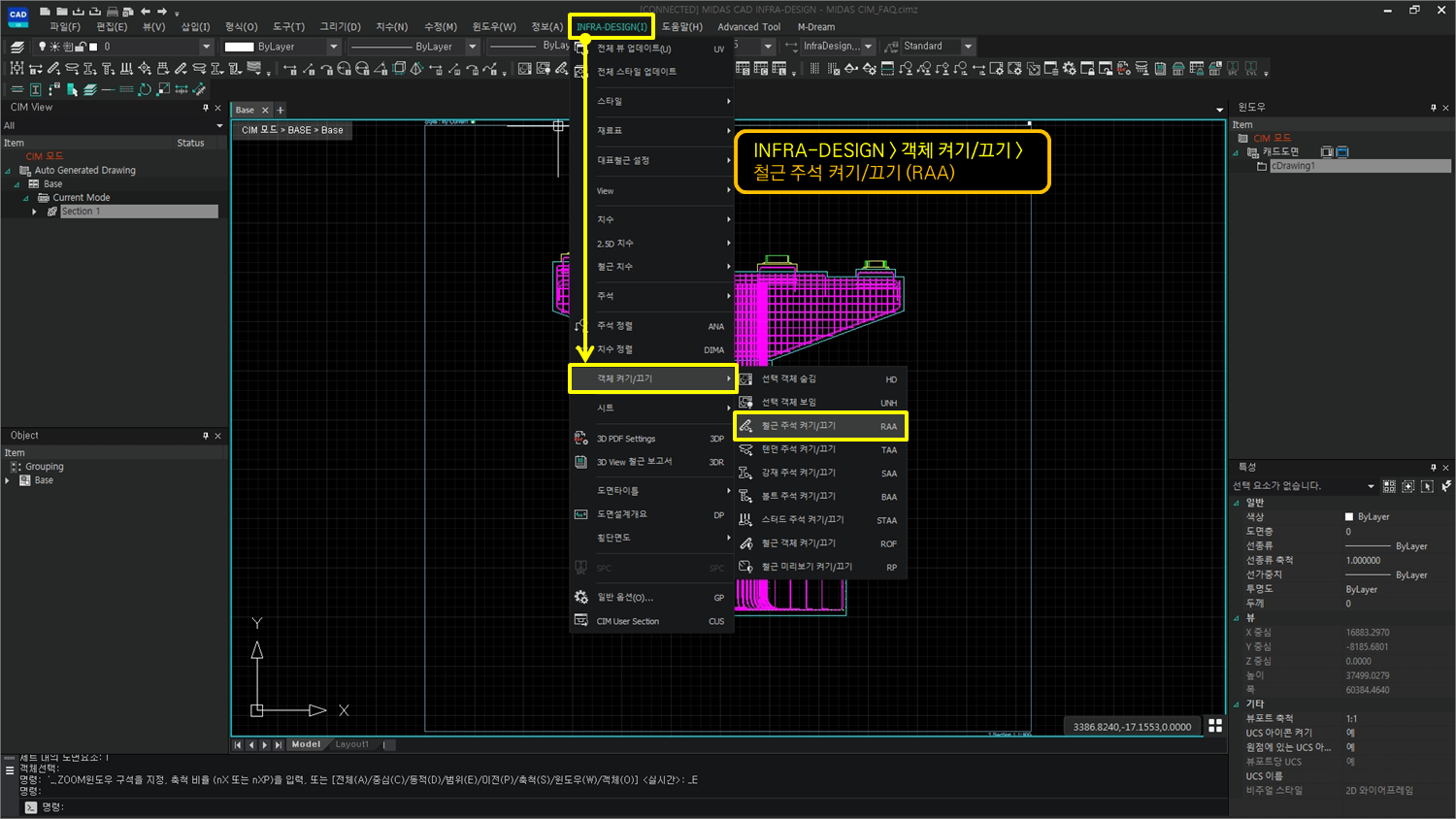

CIM View Mode (도면모드) > INFRA-DESIGN (INFRA-DESIGN 탭) >
Object Show/Hide (객체 켜기/끄기) > Rebar Annotation Show/Hide (철근 주석 켜기/끄기)에서 철근의 주석을 보임처리 할 수 있습니다.
단축키로는 RAA 입니다.
| 그림. 2 철근 주석 생성 옵션 |

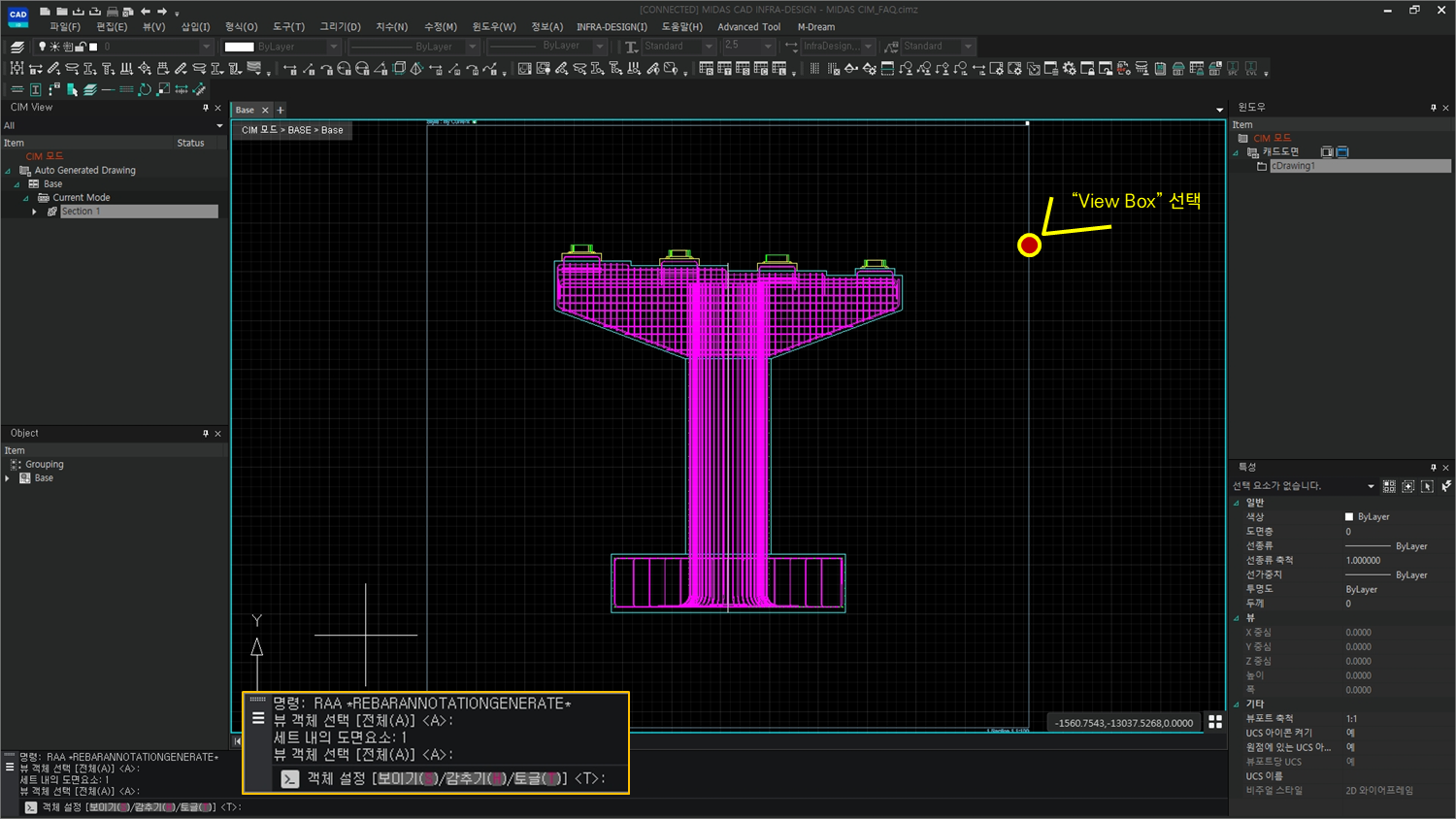

단면의 View Box 창을 Select 하여 줍니다.
(View Box 선택은 마우스를 오른쪽에서 왼쪽으로 드레그 하여 선택할 수 있습니다.)
철근 주석 생성 옵션을 설정합니다.
Command: RAA_REBARANNOTATIONGENERATE
Select view [All(A)] : View Box 선택 후 Enter
Entity in set: 1
Select view [All(A)] :
Object setting [Show(S) / Hide(H) / Toggle(T)] : (S)
(설정은 Show / Hide 로 철근 주석을 나타냄을 조절할 수 있습니다.)
| 그림. 3 철근 주석 생성 |
철근 주석을 생성한 단면의 입니다.
단면의 Scale 재정의 및 주석을 재배치하여 도면화를 할 수 있습니다.
추가질문
그림.3 에서 보이는 것과 같이 철근 주석이 모두 겹쳐서 나오게 되나요?
추가답변
CIM에서 2D 단면 연동시 View Box 영역이 교각 구조물 전체를 포함하여 도면 연동을 하였습니다.
따라서 모델에 포함된 모든 철근 주석이 나타나게 됩니다.
이때에는 철근 객체를 끄기 하고 단면 용도에 따라 해당 철근 주석만을 나타낼 수 있습니다.
