[CAD ID] Style Setting (도면생성 스타일 관리자)

질문

#도면의 표기 방법을 바꾸고 싶어요. #발주처 양식대로 변경이 필요합니다.



답변

MIDAS CAD INFRA-DESIGN 에서 생성된 도면의 구조물 외곽선, 치수선, 철근선, 철근 주석 등을 사용자 환경에 따라 스타일 변경이 가능합니다.



다음은 스타일 관리자를 실행하고 철근 주석을 생성하고 스타일을 변경하는 예를 들어 보겠습니다.

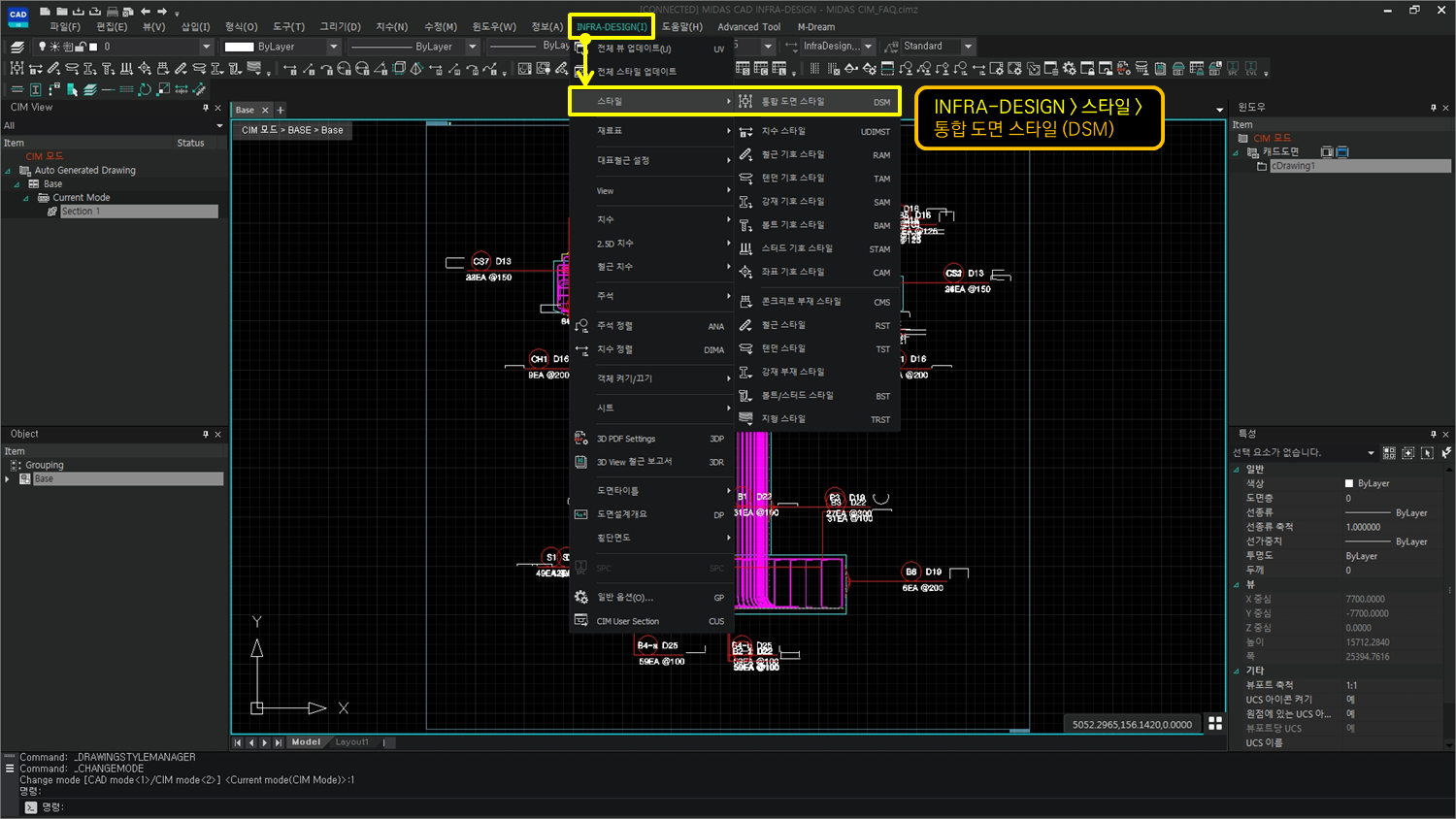

그림. 1 CAD INFRA-DESIGN 도면 스타일 관리자

Drawing Style Manager (도면 스타일 관리자)

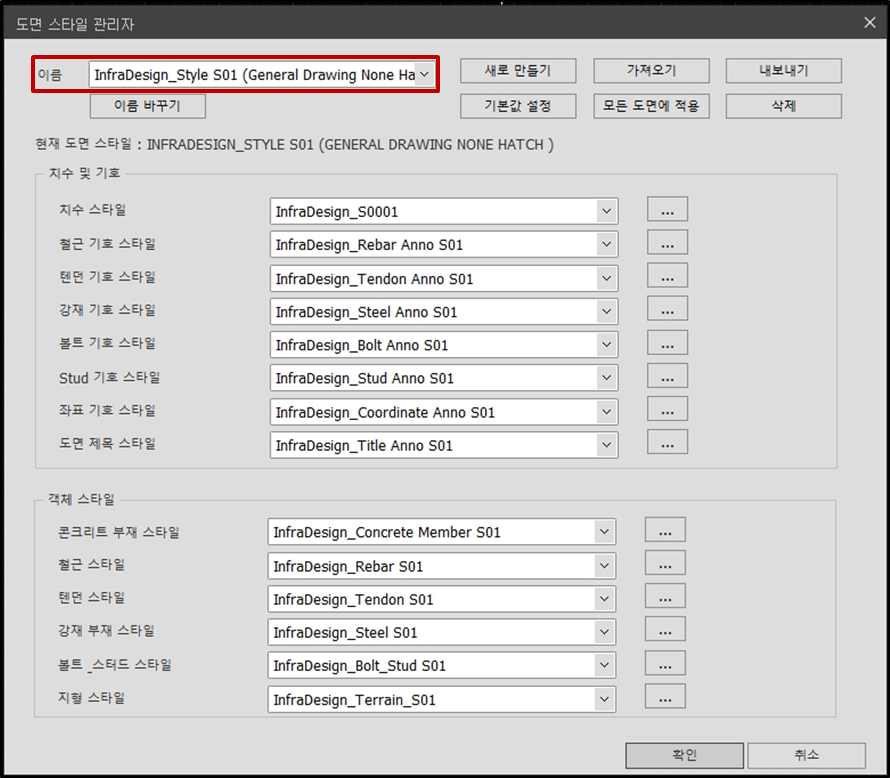

그림. 2 Drawing Style Manager 실행 창



Info

MIDAS CAD INFRA-DESIGN에서 지원하고 있는 5개의 통합 Style 관리자를 선택하여 적용 및 변경하여 사용할 수 있습니다.
국내 토목 구조용 일반도, 배근도 양식에 적합한 스타일 양식으로 등록되어 있으며, 사용자 환경에 따라
치수선, 기호, 선 색상 등을 설정할 수 있습니다.
스타일 적용에 따른 결과는 도면 출력 시 Plot table Style 에 있는 MIDAS CAD ID.ctb 에 적합하도록 설정되어 있습니다.

InfraDesign_Style S01 (General Drawing None Hatch)
일반도 양식에 적용 가능한 구성으로 되어 있습니다.

InfraDesign_Style S02 (General Drawing With Hatch)
일반도 2D 단면 연동시 Solid Hatch를 적용할 수 있도록 구성되어 있습니다.

InfraDesign_Style S03 (Rebar Drawing None Hatch)
배근도 양식에 적용 가능한 구성으로 되어 있습니다.

InfraDesign_Style S04 (Rebar Drawing With Hatch)
배근도 철근선에 Solid Hatch를 적용할 수 있도록 구성되어 있습니다.

InfraDesign_Style S05 (ISO Rebar)
배근도 등각면도(ISO View) 에 적용 가능한 구성으로 되어 있습니다.

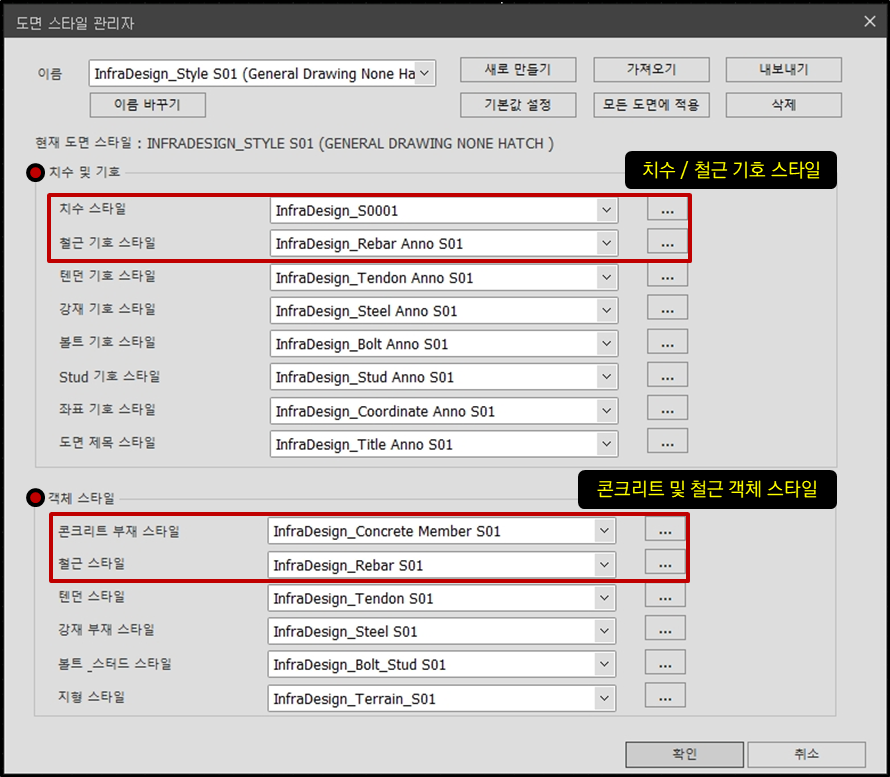

그림. 3 Drawing Style Manager Edit
Info

철근 콘크리트 구조물 도면 스타일 적용시 주요 구성을 이루는 목록입니다.
Dimension and Annotation (치수 및 기호)
치수선의 양식 및 철근의 주석 스타일을 정의합니다.
Object Style (객체 스타일)
콘크리트 및 철근에 관련된 표기 방법을 정의합니다.
가시범위의 콘크리트 및 철근 선 표기, 선 스타일, 해치(Hatch) 등을 관리합니다.


Dimension Style (치수 스타일)

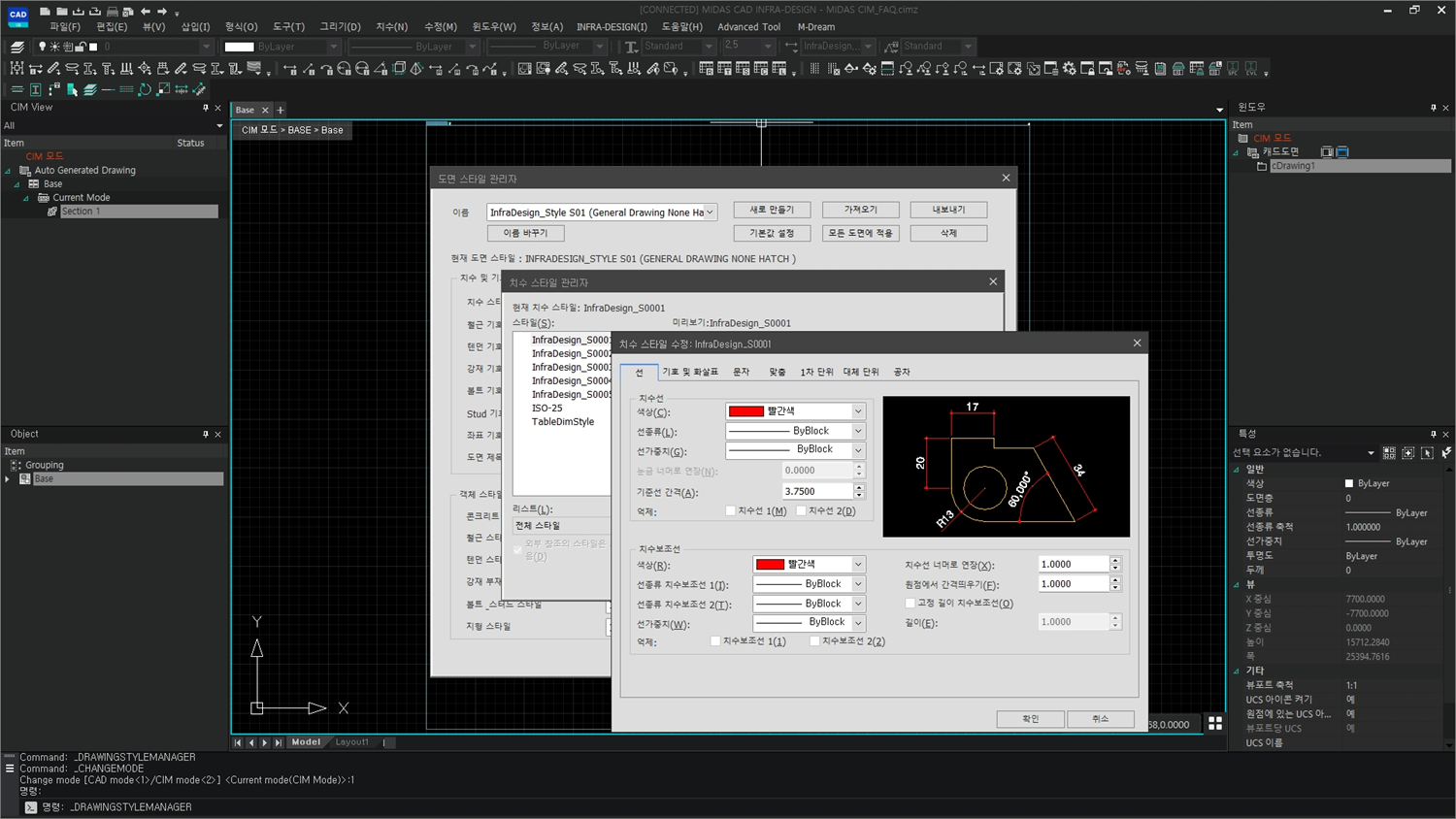

그림. 4 Dimension Style Manager
info

치수선의 양식을 적용하고 변경할 수 있는 구성으로 되어 있습니다.
기본 설정 내용으로는 치수선은 빨간색의 라인구성과 Point Arrow tip 으로 적용되어 있으며,
문자는 1:1 기준 3 크기의 돋움 문자로 설정되어 있습니다.


Annotation (기호) > Rebar Annotation Style (철근 기호 스타일)

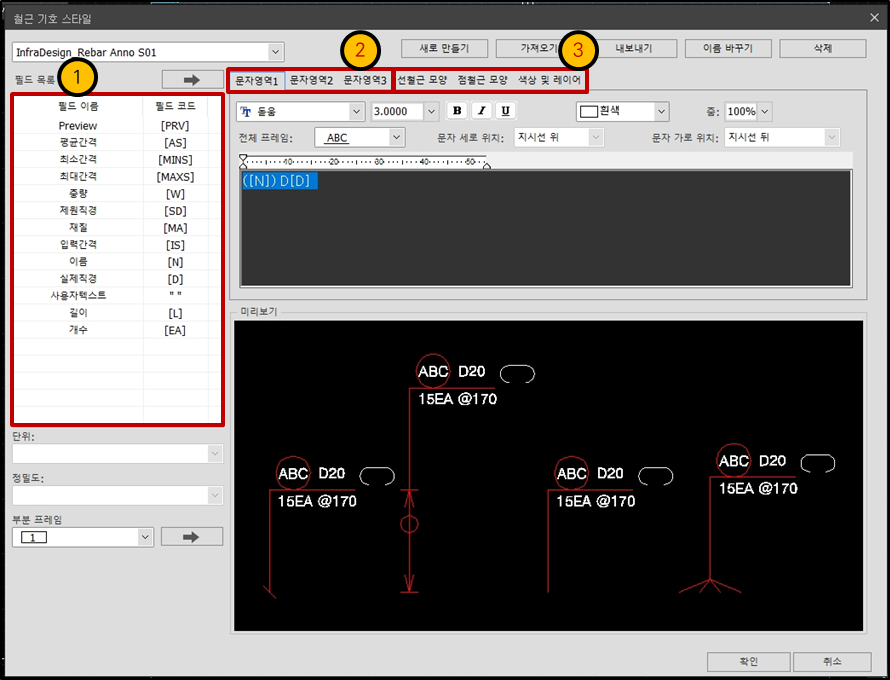

그림. 5 Rebar Annotation Style Manager
Info

철근의 주석 Style 을 변경하는 관리자입니다.
철근의 기호, 길이, 형상 등을 표기할 수 있습니다.
① 철근 주석기호를 나타내는 목록(Field)과 적용가능한 필드코드(Field Code)로 구성되어 있습니다.
② Text1, Text2, Text3
  : 철근의 주석 정보를 나타낼 수 있는 영역을 3개로 구분하여 필드코드(Field Code)를 입력할 수 있도록
    구성되어 사용자 환경의 주석을 만들 수 있습니다.
    설명의 예)에서는 국내에서 가장 많이 사용하고 있는 철근의 기호와 철근의 개수 및 간격을 표시하였고,
    철근 형상을 미리 보기하여 표기할 수 있도록 설정하였습니다.
③ Line Type 철근과 Point Type의 철근 별로 나타낼 수 있는 철근 주석의 지시선 길이와 기호 등
     Layer Type을 선택하여 적용할 수 있습니다.


Object Style (객체 스타일) > Concrete Member Style (콘크리트 부재 스타일)

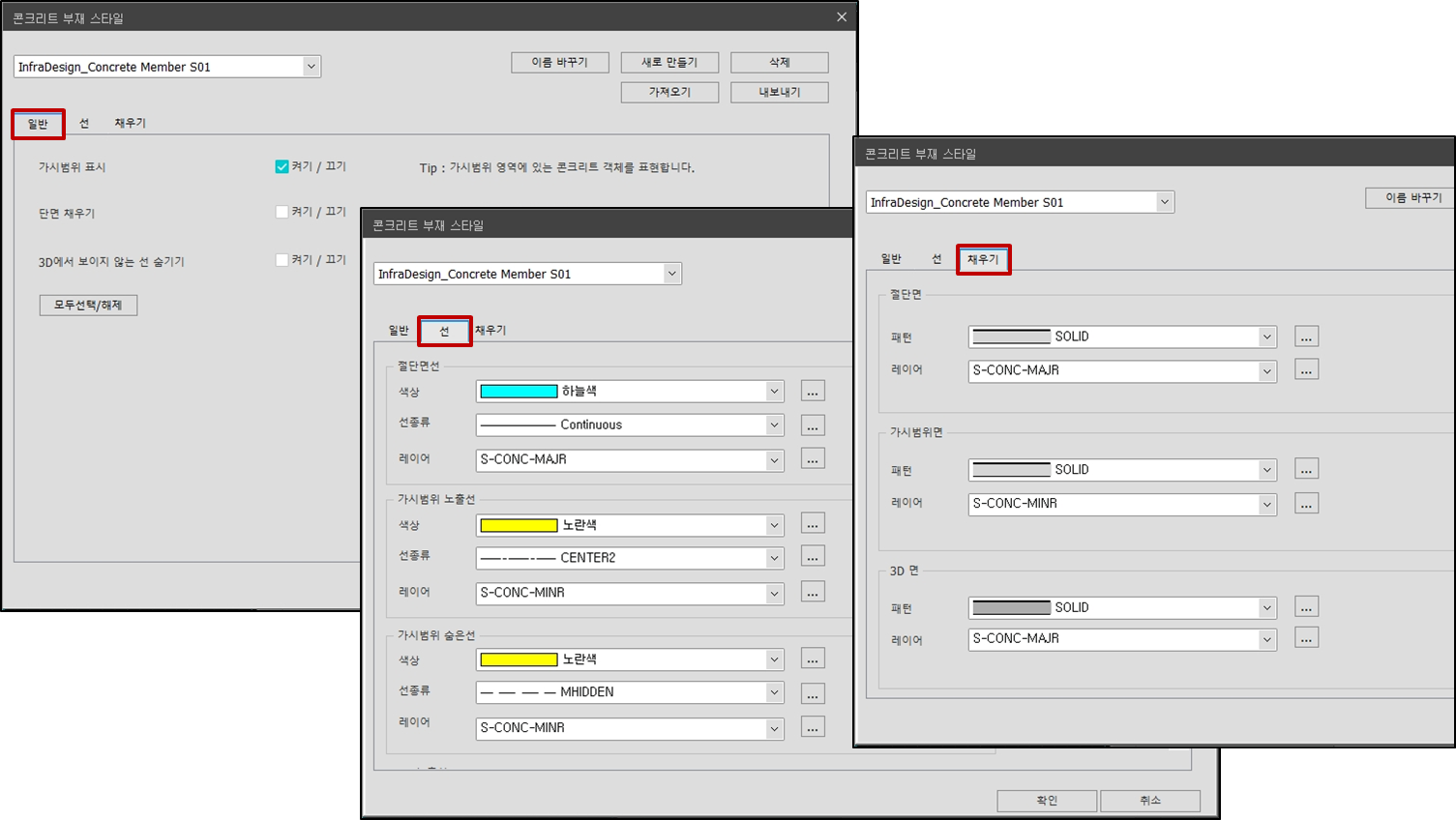

그림. 6 Concrete Member Style Manager
Info

콘크리트 부재 외곽선에 해당하는 스타일 관리자로서 가시범위 설정 및 Hatch의 적용 여부를 선택하고
3D 단면에서의 숨김선 처리를 제어할 수 있으며, 콘크리트 선 스타일 및 Hatch 스타일을 선택 적용할 수
있습니다.


Object Style (객체 스타일) > Rebar Style (철근 스타일)

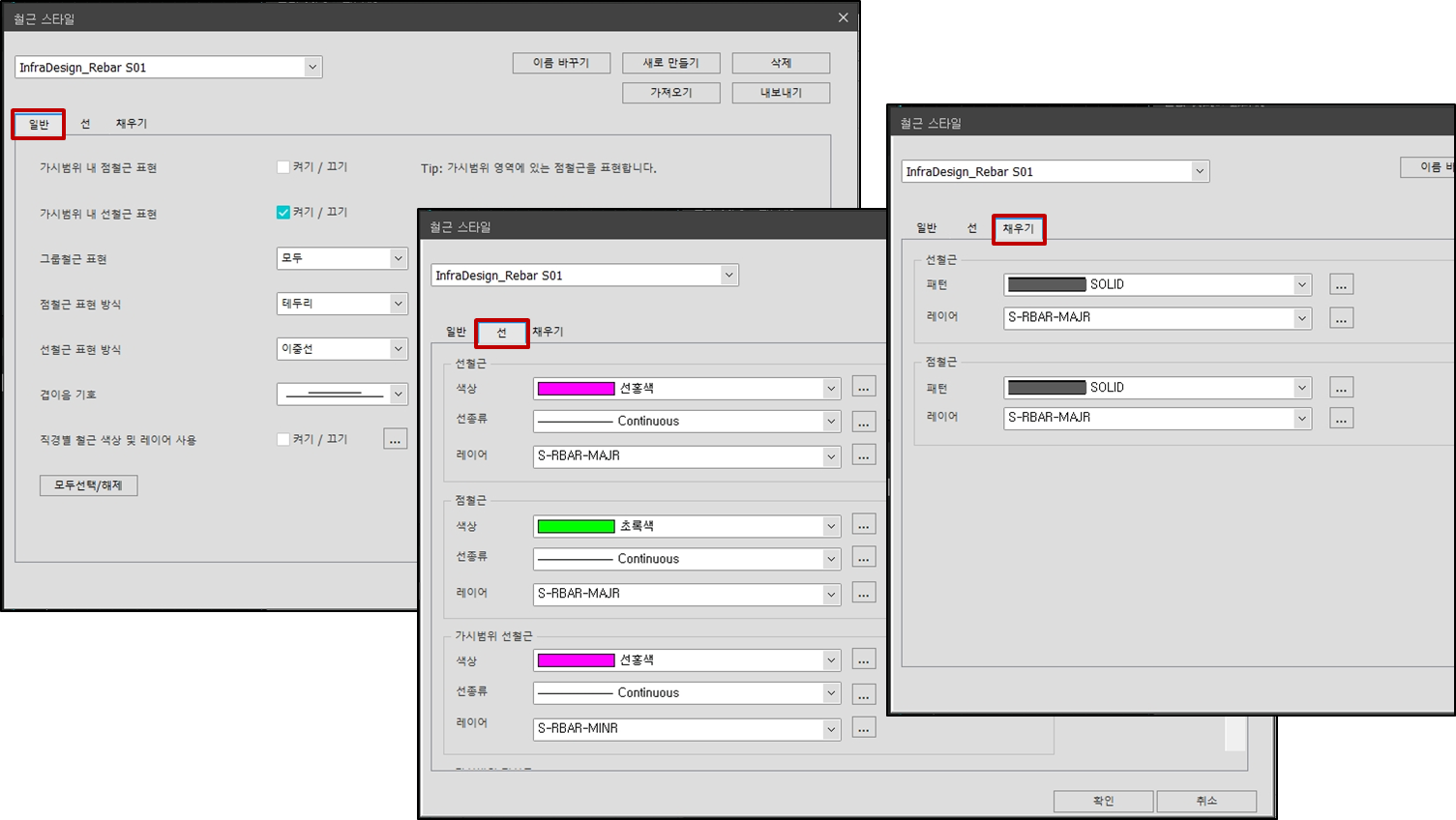

그림. 7 Rebar Style Manager
Info

철근에 관련된 스타일 관리자로서 가시범위의 철근선 표기 등 선 스타일을 변경할 수 있습니다.
이중 철근선 표기와 철근의 이음 표기 형식 등을 지원하며, CAD INFRA-DESIGN 스타일 관리자에서는
이중 철근선 표기를 기본 설정을 하여 기존 도면들 과의 차별성을 강조하였습니다.

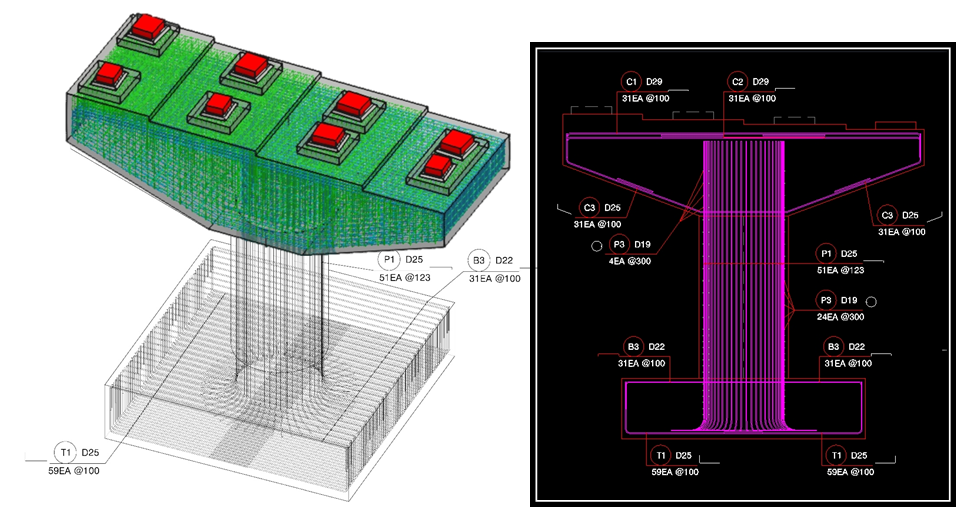

그림. 8 CIM 모델 & CAD INFRA-DESIGN 도면 생성 비교 (교각 주철근)



사용자 환경의 도면 스타일을 정의하여 기존의 2D 도면 또는 3D 등각면도(ISO View) 같은 형식의 도면을 작성할 수 있습니다.
