질문
사용자화 하여 설정값을 변경하였습니다.자동 반영이 되지 않습니다.어떻게 해야 하나요?
답변
CIM 모델에서 변경된 내용이 있거나, Style Manager를 이용하여 스타일 설정값이 변경된 경우에는 CAD INFRA-DESIGN, Update 기능을 이용하여 도면에 변경된 내용을 Update를 합니다.
변경된 내용에 따라 실시간 Update가 되는 것은 아니며, 작업 효율을 고려하여 사용자가 일괄 Update 또는 필요한 단면을 찾아 Update를 할 수 있습니다.
Update 방법은 다음의 3가지 방법이 있습니다.

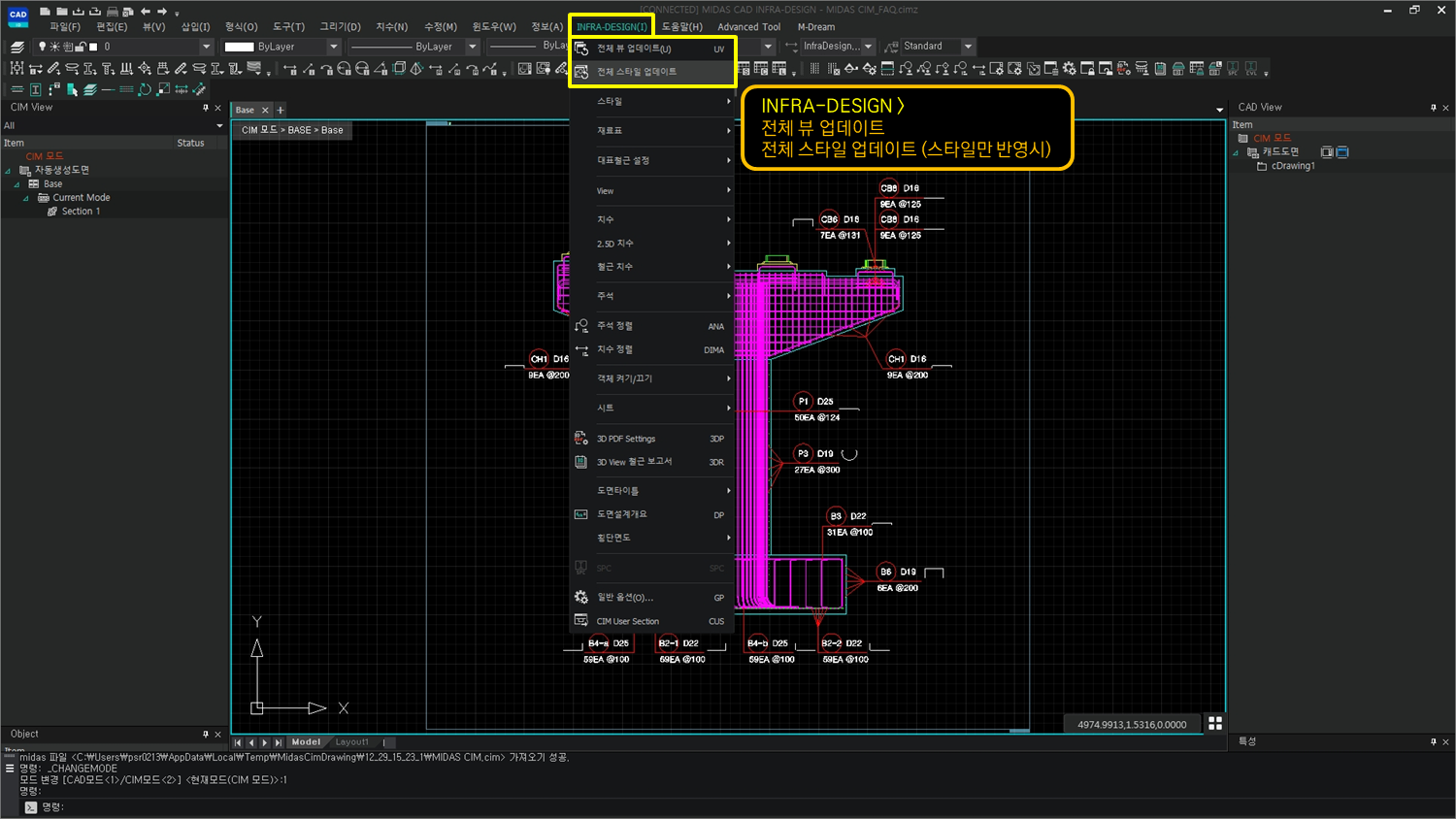

그림. 1 풀다운 메뉴를 이용한 업데이트 |
방법-1
CAD INFRA-DESIGN, CIM View Mode에서 설정 변경된 내용에 대하여 전체 도면에 대한 Update를 실행할 수 있습니다.
INFRA-DESIGN > Update View (전체 뷰 업데이트) or All Style Update (전체 스타일 업데이트)

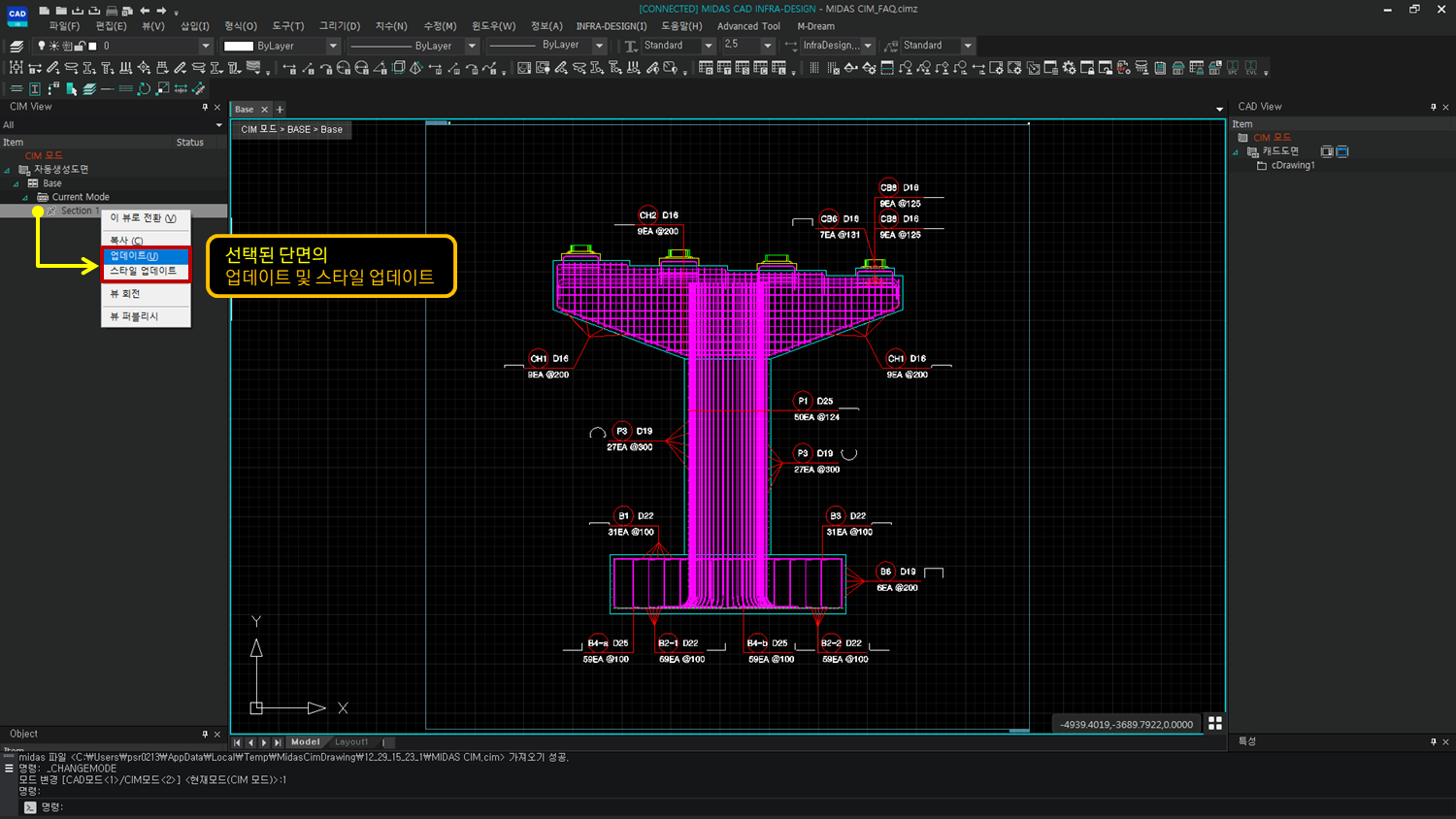

그림. 2 워크트리 메뉴를 이용한 업데이트 |
방법-2
CAD INFRA-DESIGN, CIM View Mode에서 설정 변경된 내용에 대하여 개별 단면(Section)에 대한 Update를 실행합니다
다음의 예시는 방법-2, 개별 단면에 대한 스타일 변경시 Update 하는 과정을 설명하는 예) 입니다.

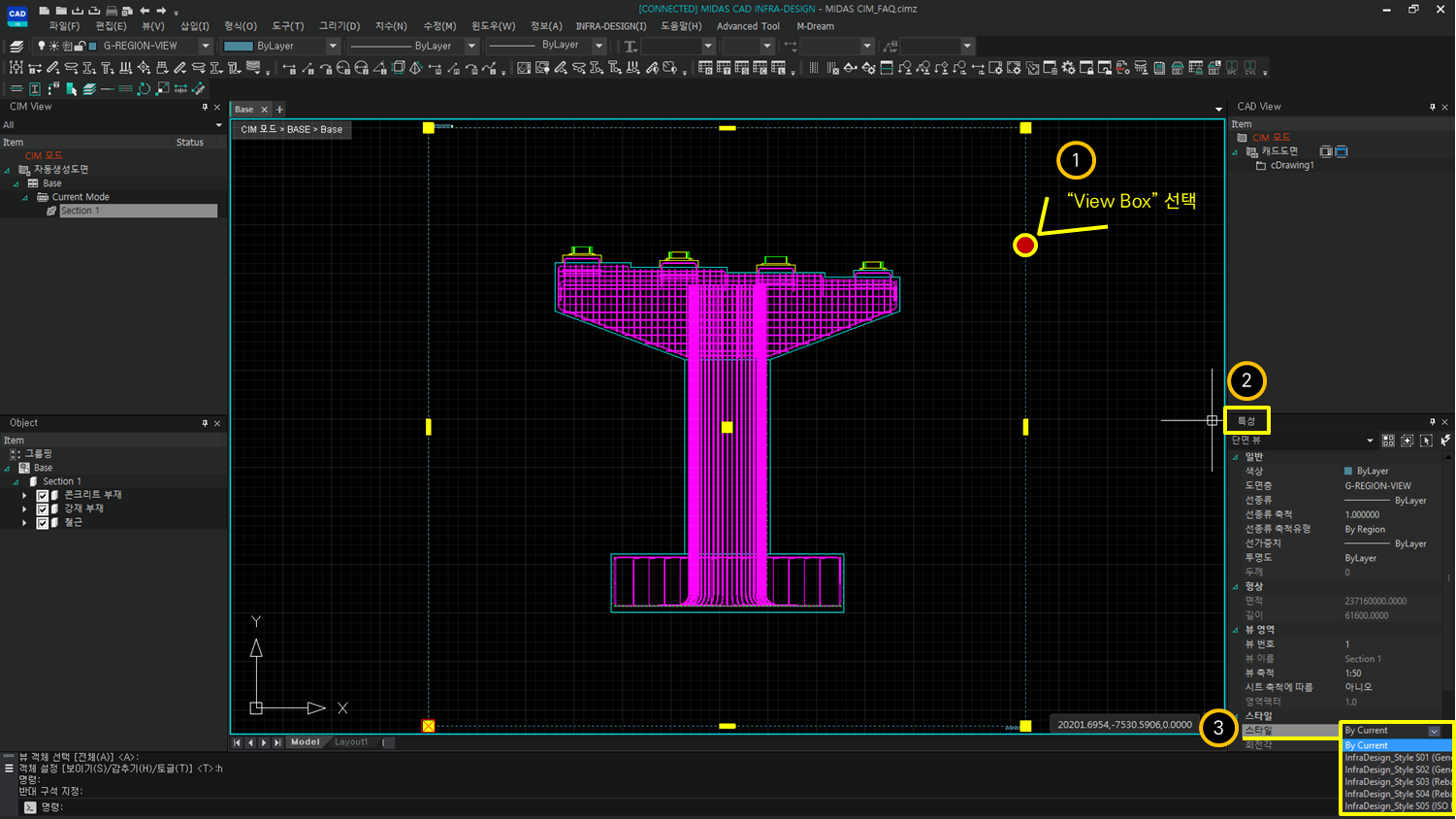

그림. 3 개별 단면에 대한 Update 방법 |
① View Box를 Select 합니다.
② Properties(특성) Tab 으로 이동합니다.
③ 미리 설정해 둔 Style을 지정하여 변경합니다.

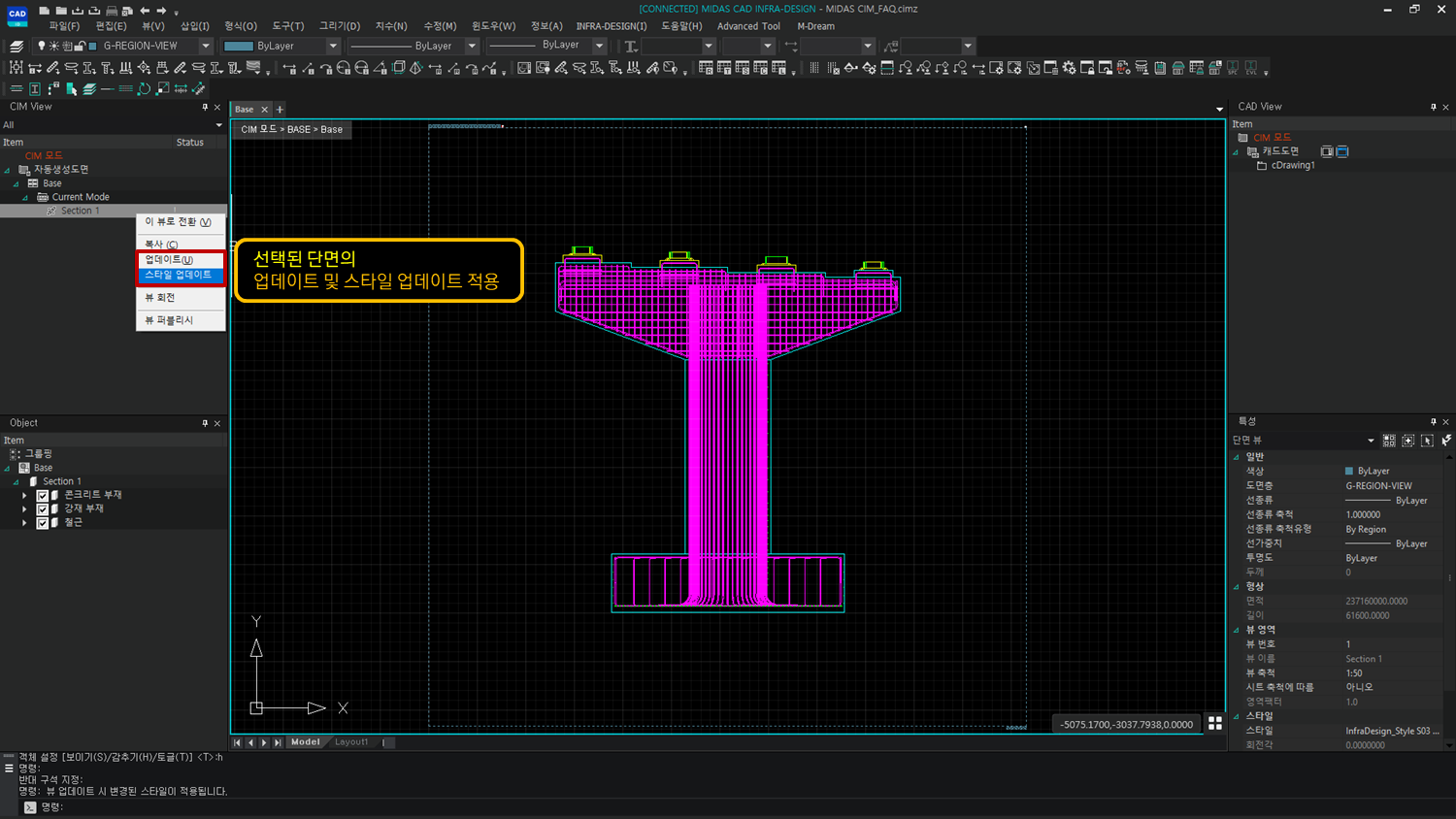

그림. 4 Update 설정 창 |
Update 를 해야 할 단면 이름에 마우스 우클릭을 합니다.
Update 를 클릭하면 변경할 내용이 Generate 됩니다.

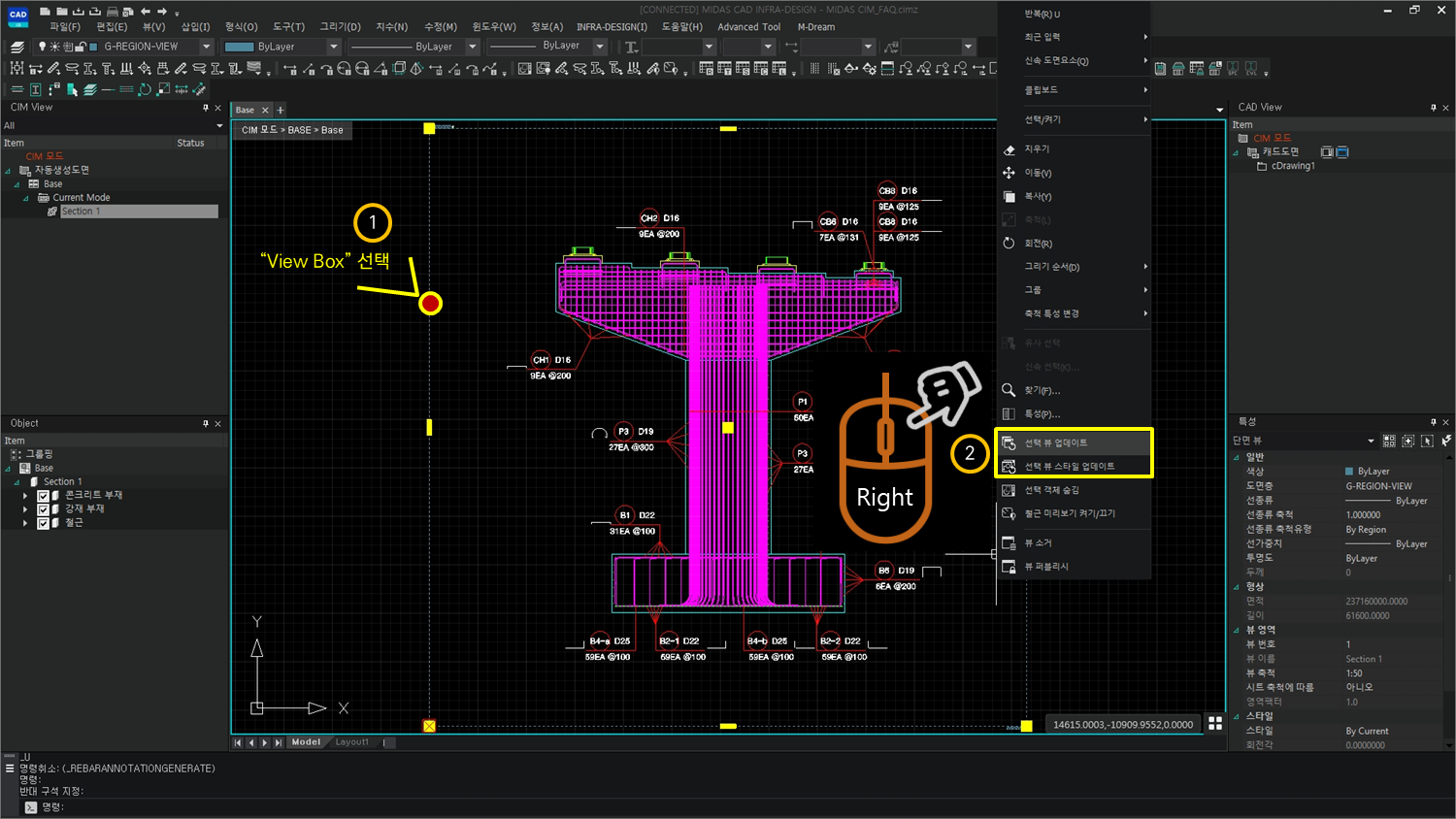

그림. 5 보조 트리 메뉴를 이용한 업데이트 |
CAD INFRA-DESIGN에서 설정 변경된 내용에 대하여 개별 단면(Section)에 대한 Update를 실행하는 과정입니다.
① View Box를 Select 합니다.
② 마우스를 우클릭하여 나타나는 보조창에서 Update selected view (선택 뷰 업데이트) 또는 Selected View Style update (선택 뷰 스타일 업데이트) 를 실행합니다.
