질문
배근도를 만들고 싶은데 절차가 어떻게 되나요?
답변
CIM에서 By Plane 기능으로 단면 생성 후 다음의 배근도를 작성하는 방법을 참고하여 사용자화 한 도면을 만들 수 있습니다.
CAD INFRA-DESIGN에서 생성된 단면을 가지고 도면의 타이틀, 치수선, 심볼 등을 추가하여 도면화 합니다.
예를 들면 다음과 같은 작업이 가능합니다.
| 그림. 1 단면 구성 |
CIM View Mode에서 사용할 Section을 선택합니다.
(CIM View Work Tree 창에서 단면의 이름을 더블클릭 하면 단면이 선택되고 줌인 됩니다.)
① View Box를 마우스 좌 클릭 후 Drag 하여 선택합니다.
② 배근도 작성 목적(단면도 또는 주철근조립도)에 맞도록 철근 No.(번호)를 찾아 철근 보임 및 숨김 구성을
합니다.
(철근의 On / Off는 단면의 View 창을 Select 하면 Object 대화창에 철근 목록이 나타나고,
Check Box를 켜고/ 끄기 할 수 있습니다.)

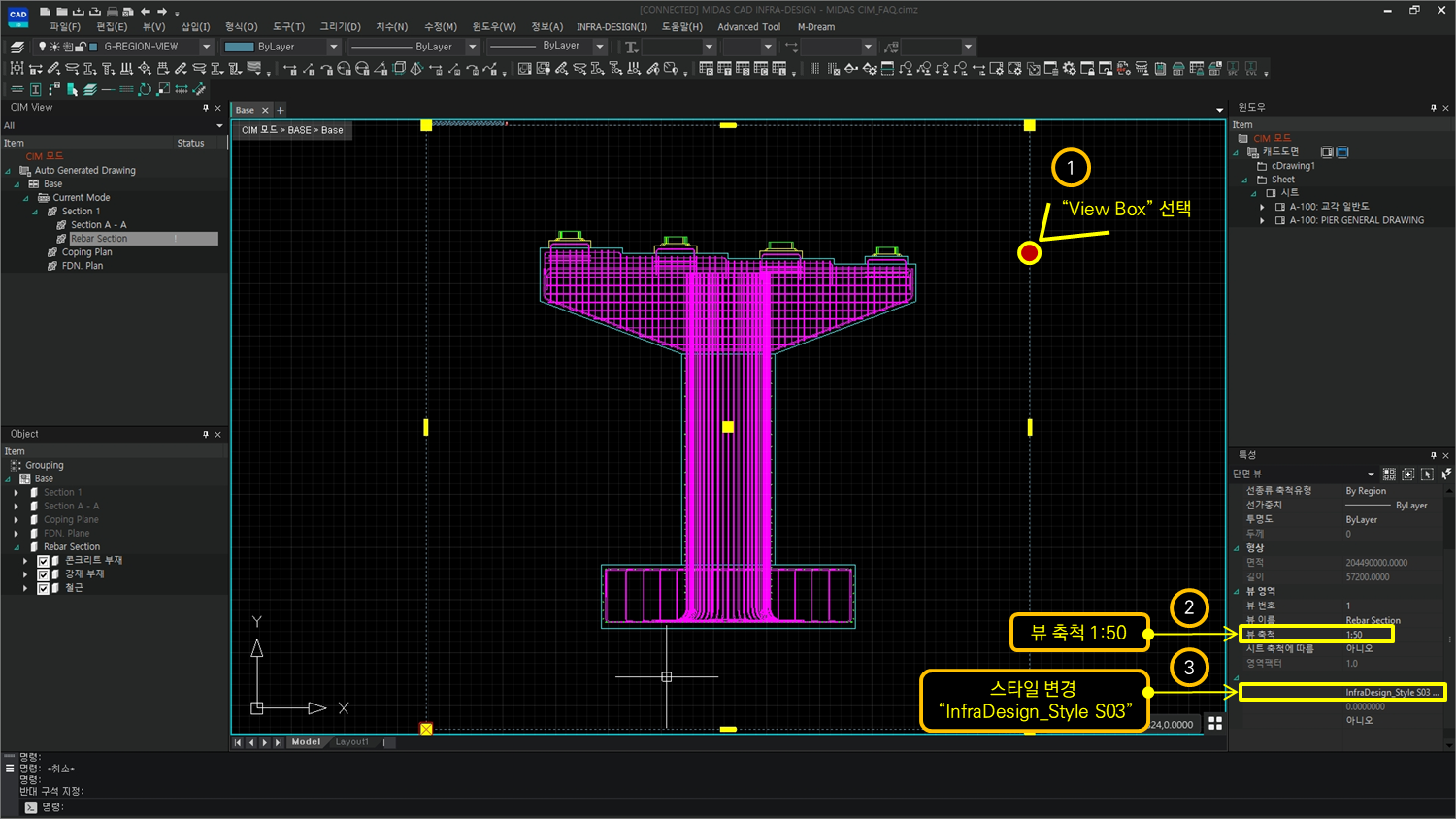

| 그림. 2 Style의 적용 |
CAD INFRA-DESIGN에 등록된 스타일을 선택하는 과정입니다.
① View Box 를 Drag 하여 선택합니다.
② 뷰 축척은 1:50 으로 설정합니다.
③ Style 항목에서 등록된 스타일 이름을 찾아 선택합니다.
설명의 예) 에서는 InfraDesign_Style S03 (General Drawing With Hatch) 을 선택 적용하였습니다.

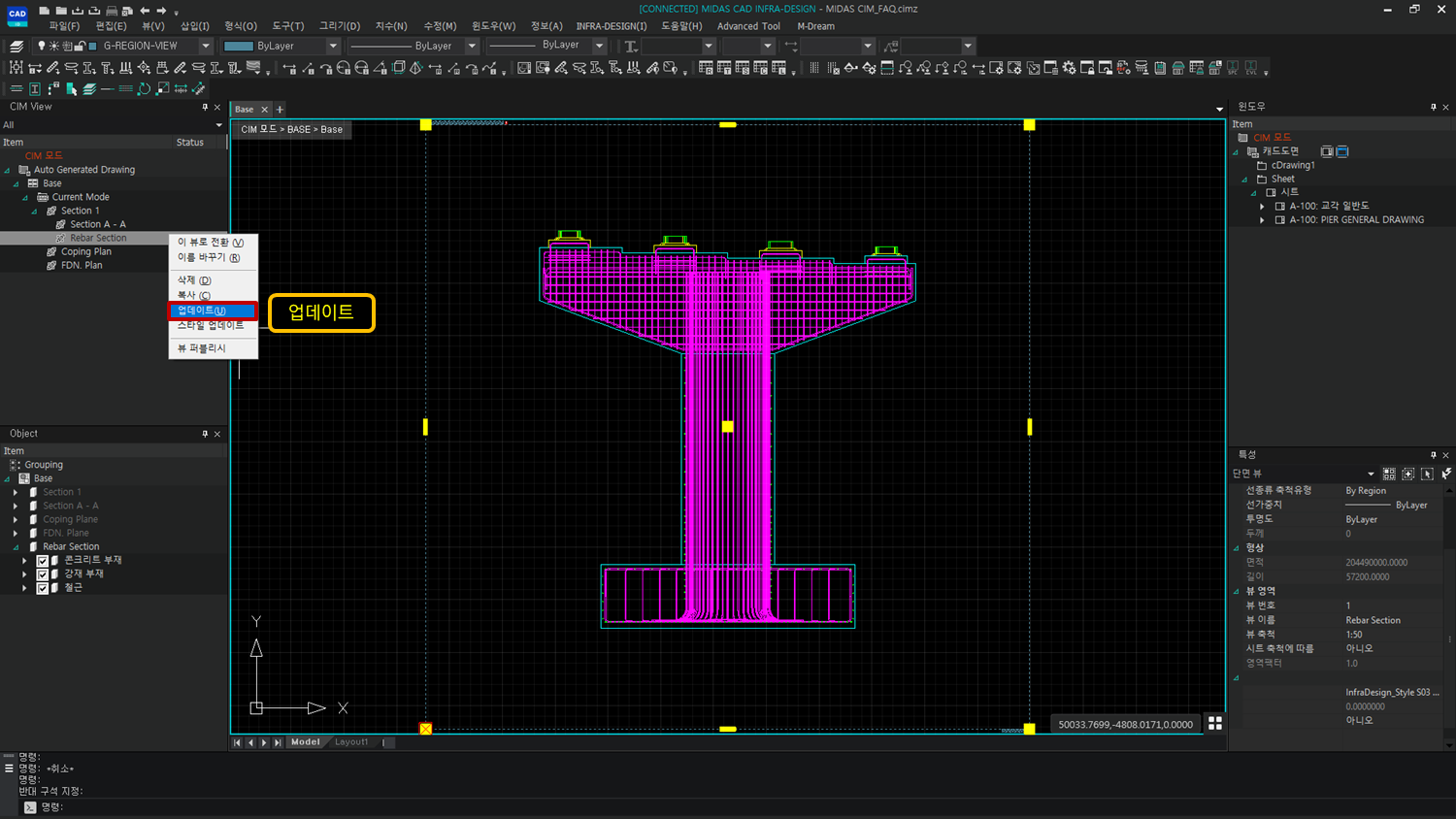

| 그림. 3 Style 적용 Update |
스타일 등 변경사항이 있는 경우에는 CIM View Mode단면이름에 마우스 우 클릭을 하면 Update 대화상자가 나타납니다.
Update 항목을 선택하면 도면 변경이 사항이 Update 됩니다.
| 그림. 4 철근 주석 입력 방법 |
ㆍ철근 주석의 생성(보임) 방법은 INFRA-DESIGN > Object Show/Hide (객체 켜기/끄기) >
Rebar Annotation Show/Hide (철근 주석 객체 켜기/끄기)을 선택하거나 단축명령어 RAA을 입력합니다.
ㆍ철근 주석의 생성옵션은 Command(명령) 창에서 (Show/Hide)를 선택하여 적용할 수 있습니다.
ㆍRebar Annotation Show/Hide (철근 주석 객체 켜기/끄기)시에 철근 주석의 배치는 기본적으로 철근
주석간 회피기능을 통하여 자동으로 철근 주석을 배치 합니다.
ㆍ철근 객체별 주석의 On/Off는 View Box을 선택 후 Object > Rebar에서 철근 트리를 확장하여 On/Off
할 수 있습니다.
| 그림. 5 철근 주석의 이동 및 정렬 |
철근 주석의 이동은 철근 주석을 선택하면 3개의 Point가 표기됩니다.
1st Point : 철근 주석의 위치를 변경할 수 있습니다.
2nd Point : 철근 주석을 이동할 수 있습니다.
3rd Point : 철근 주석의 방향 전환을 할 수 있습니다.
철근 주석의 정렬은 INFRA-DESIGN > Annotation align (주석 정렬)을 선택하거나
단축명령어 ANA 를 입력합니다.
(실행방법은 정렬 기능을 실행하고 정렬하고자 하는 2개의 Point로 선을 그어 주면 정렬이 됩니다.)
| 그림. 6 추가 단면의 생성 |
CIM 에서 By Plane을 이용한 단면 생성 방법과 더불어 CAD INFRA-DESIGN에서도 생성단면 기준으로
가시범위내에 포함 되어 있는 추가 단면을 생성할 수 있습니다.
설명의 예)에서는 교각 기둥부의 단면을 추가 생성하였습니다.
참조링크 Add View Cutting (생성된 단면에서 Cutting 하여 추가로 단면 생성하는 방법)

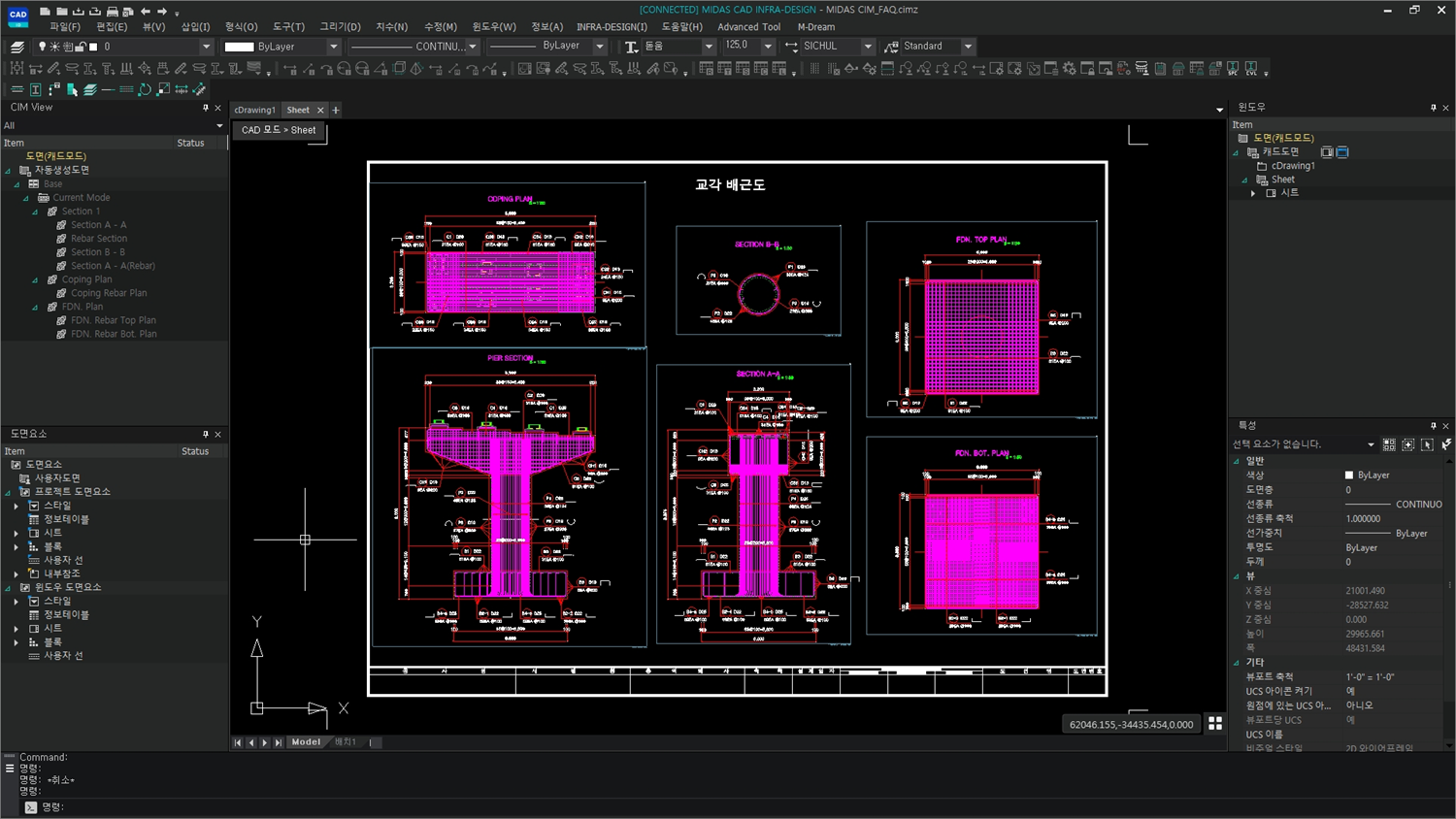

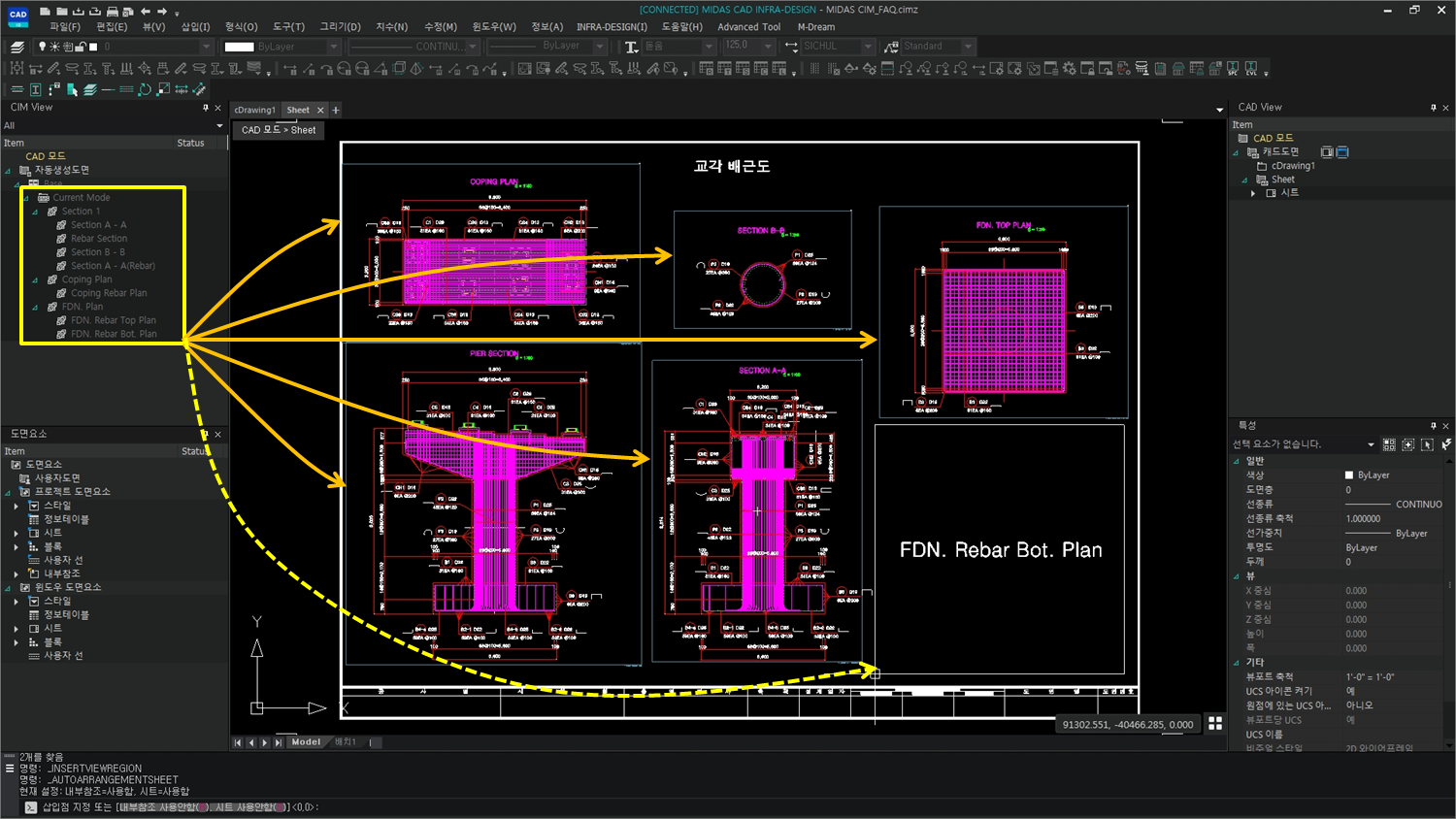

| 그림. 7 도면의 구성(배근도) |
ㆍ그림.1 ~ 그림.6 까지의 내용을 참고하여 도면화할 단면을 생성합니다.
설명의 예)에서는 교각 정면도, 측면도, 코핑 평면도, 기초 / 기초 평면도를 도면화 하였습니다.
ㆍ사용할 도각을 구성하여 CAD View Mode 모델 공간으로 이동합니다.
참조링크 Sheet(도곽) 생성 방법
ㆍ그림.7의 예)에서는 일반도 생성 방법에서 적용한 도곽을 복사하여 적용하였습니다.
(CIM View Mode모델 공간에 있는 단면을 Drag & Drop 하여 도곽에 배치해 줍니다.)
ㆍ사용자 도면 구성에 따라 단면을 배치하고, 도면의 타이틀 및 심볼을 추가하여 도면을 작성합니다.
| 그림. 8 치수선을 넣은 배근도 |
ㆍ치수선은 INFRA-DESIGN > Dimension (치수) > Linear Dimension (선형 치수)을 선택하거나
단축명령어 LD 을 입력하여 사용할 수 있습니다.
ㆍ또한, CAD View Mode 모델공간에서 CAD 기반의 치수선 넣기가 용이한 방법으로도 치수선을 넣어
도면화를 할 수 있습니다.
CAD View Mode 모델공간에서 넣은 치수선은 모델 변경에 따른 변화에 대응하지 않으며, 모델 변화에
대응하기 위한 치수선 기입은 CIM View Mode 모델공간에서 생성되어야 합니다.
| 그림. 9 View Box의 사용 예) |
ㆍ CIM View Mode에서 생성된 단면은 View Box가 자동 생성되며 단면의 이름, 현재스타일, 스케일 등
주요 항목이 표시됩니다.
ㆍ도면 구성을 위한 CAD View Mode공간에서도 View Box가 생성되지만 Poly Line 성분으로만 존재합니다.
ㆍ단면 정보의 확인을 위해 View Box의 크기를 조정하거나, 출력이 되지 않는 Defpoints 성분의 Layer로
변경하여 사용하시길 권장 드립니다.
| 그림. 10 도면 파일의 저장 및 열기 |
ㆍ도면의 저장은 CIM 파일에 저장 관리가 됩니다.
ㆍMIDAS CAD INFRA-DESIGN만을 단독 열기를 하는 경우에도 도면 정보가 있는 *.cimz 파일은 *.cimz 파일
열기를 하여 도면의 내용을 확인할 수 있습니다.
ㆍMIDAS CAD INFRA-DESIGN의 도면 저장 확장자는 *.mdwg 파일명이 됩니다.
ㆍAutocad와 호환을 위한 저장은 CAD View 도면 이름에서 우클릭 하여 Export 하거나
CAD INFRA-DESIGN > File의 Export 기능으로도 저장이 가능하며, 기존의 *.dwg 파일도 Autocad와 동일
하게 열기 및 도면 작업이 가능합니다.
ㆍ기존도면을 불러오기 하여 작업한 도면은 CIM과 연동이 되지 않습니다.
