질문
3D View(ISO View)를 이용하여 3D 단면을 배근도 용도로 만들고 싶어요.
답변
CIM의 3D View 기능을 이용하여, 등각면도(ISO View) 형태의 3D 단면을 생성할 수 있습니다.
더불어 도면 성과품 작성을 위한 배근도 용도로서의 사용자화 한 도면을 만들 수 있습니다.
다음의 설명의 예)를 기준으로 하여 CAD INFRA-DESIGN에서 생성된 단면을 기반으로 도면의 타이틀, 치수선, 심볼 등 을 추가하여 도면화를 합니다.
| 그림. 1 단면 구성 |
ㆍCIM View Mode에서 사용할 Section을 선택합니다.
CIM View Mode - Work Tree 창에서 단면의 이름을 더블 클릭 하면 단면이 선택 및 줌인 됩니다.
| 그림. 2 Style 및 Scale 변경 적용 |
① View Box 를 마우스 좌클릭 후 Drag 하여 선택합니다.
② 뷰 축척은 1:50으로 설정합니다.
③ Style 항목에서 등록된 스타일 이름을 찾아 선택 합니다.
설명의 예)에서는 InfraDesign_Style S05 (ISO Rebar)을 선택 적용하였습니다.

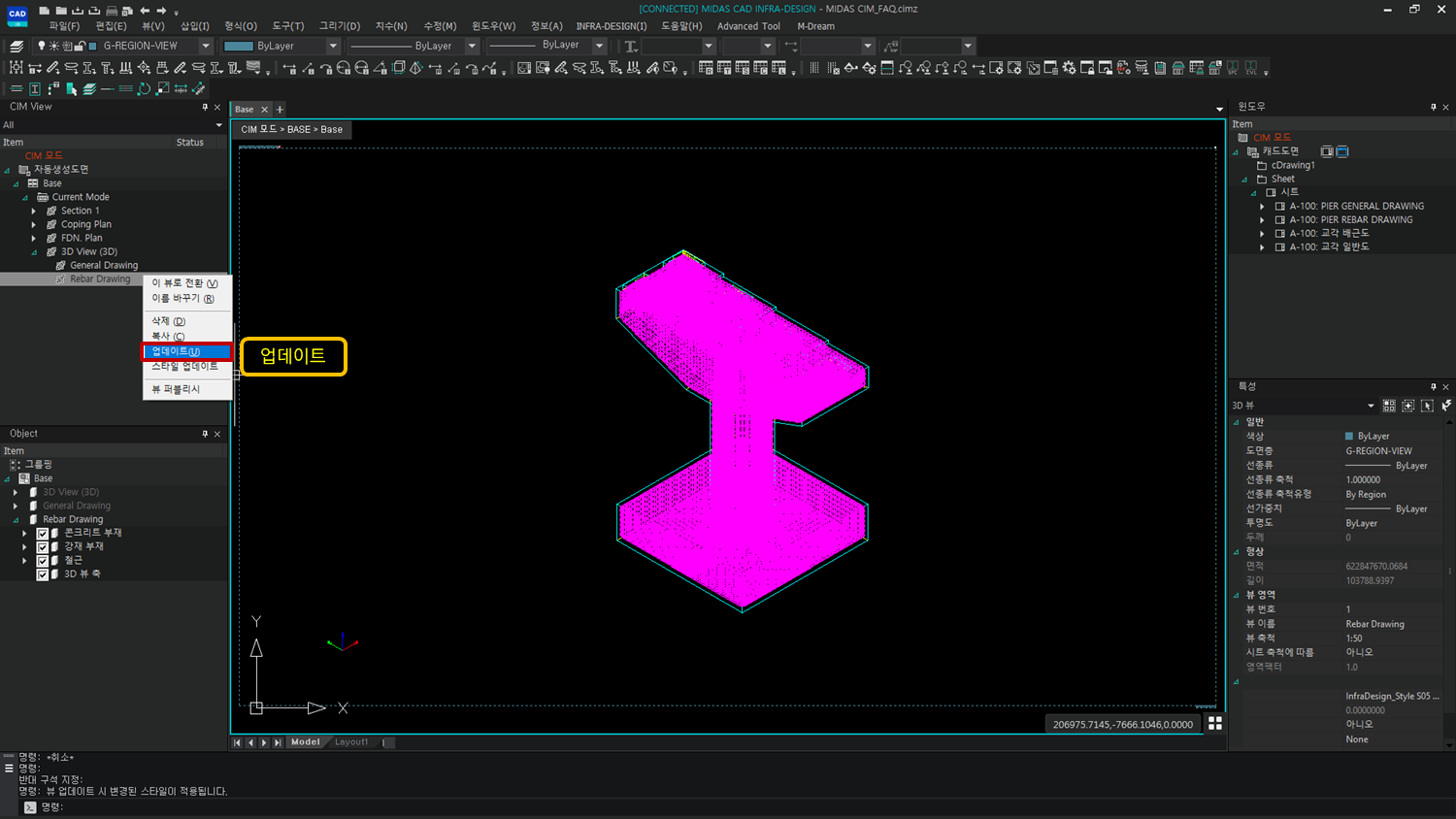

| 그림. 3 변경사항의 적용 Update |
ㆍ 스타일 등 변경사항이 있는 경우에는 CIM View Mode 단면이름에 마우스 우 클릭을 하면 Update
대화상자가 나타납니다.
ㆍUpdate 항목을 선택하면 도면 변경이 사항이 Update 됩니다.

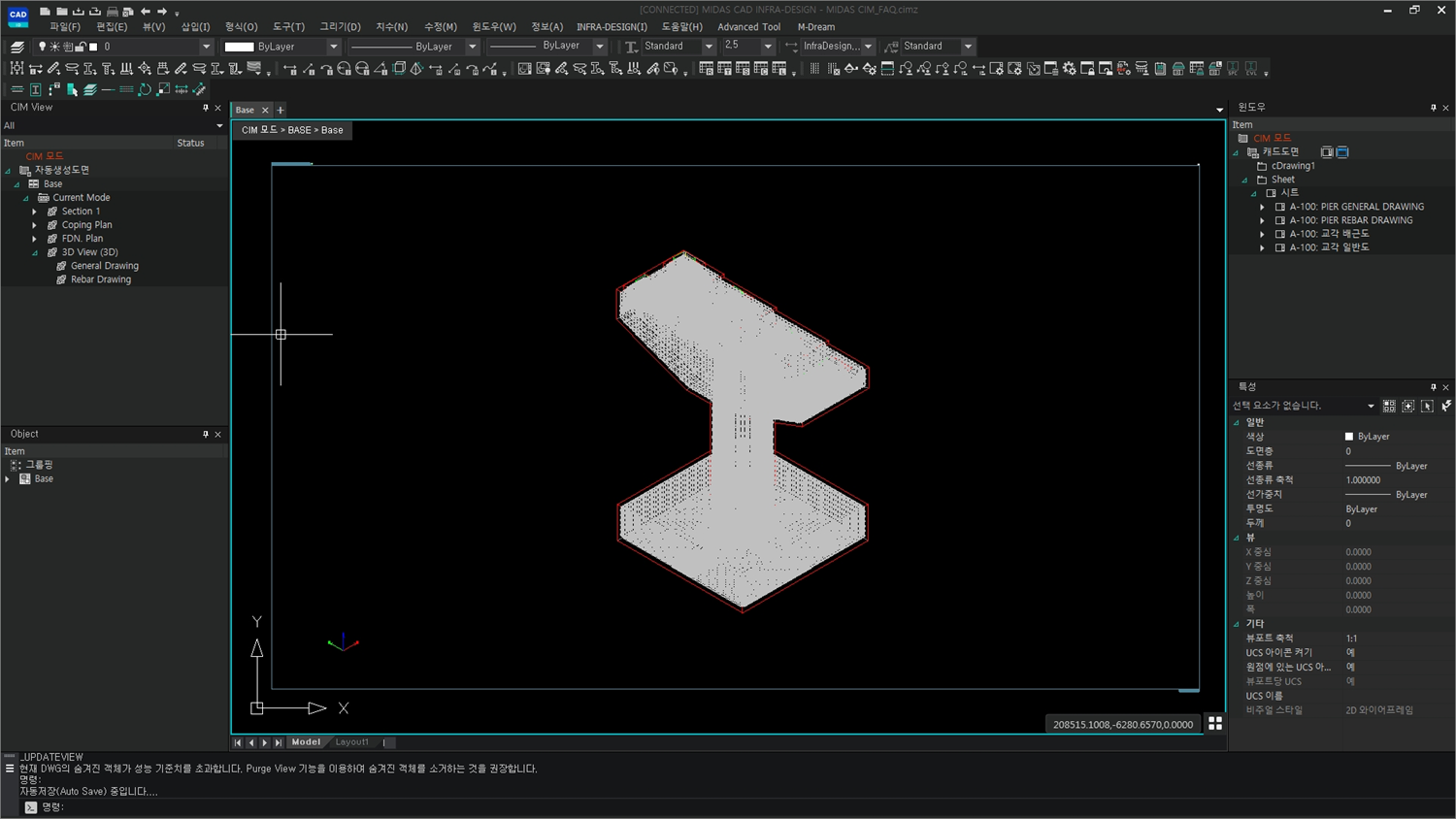

| 그림. 4 변경사항 적용 Update 결과 |
| 그림. 5 기초부 철근 선택 및 보임 설정 |
ㆍ철근이 모델링 된 ISO View 에서는 사용자 환경에 따라 철근을 구분하여 도면화를 하는 것을
추천합니다.
ㆍ설명의 예) 에서는 교각의 기초 B1 철근 그룹을 보임 처리하였습니다.

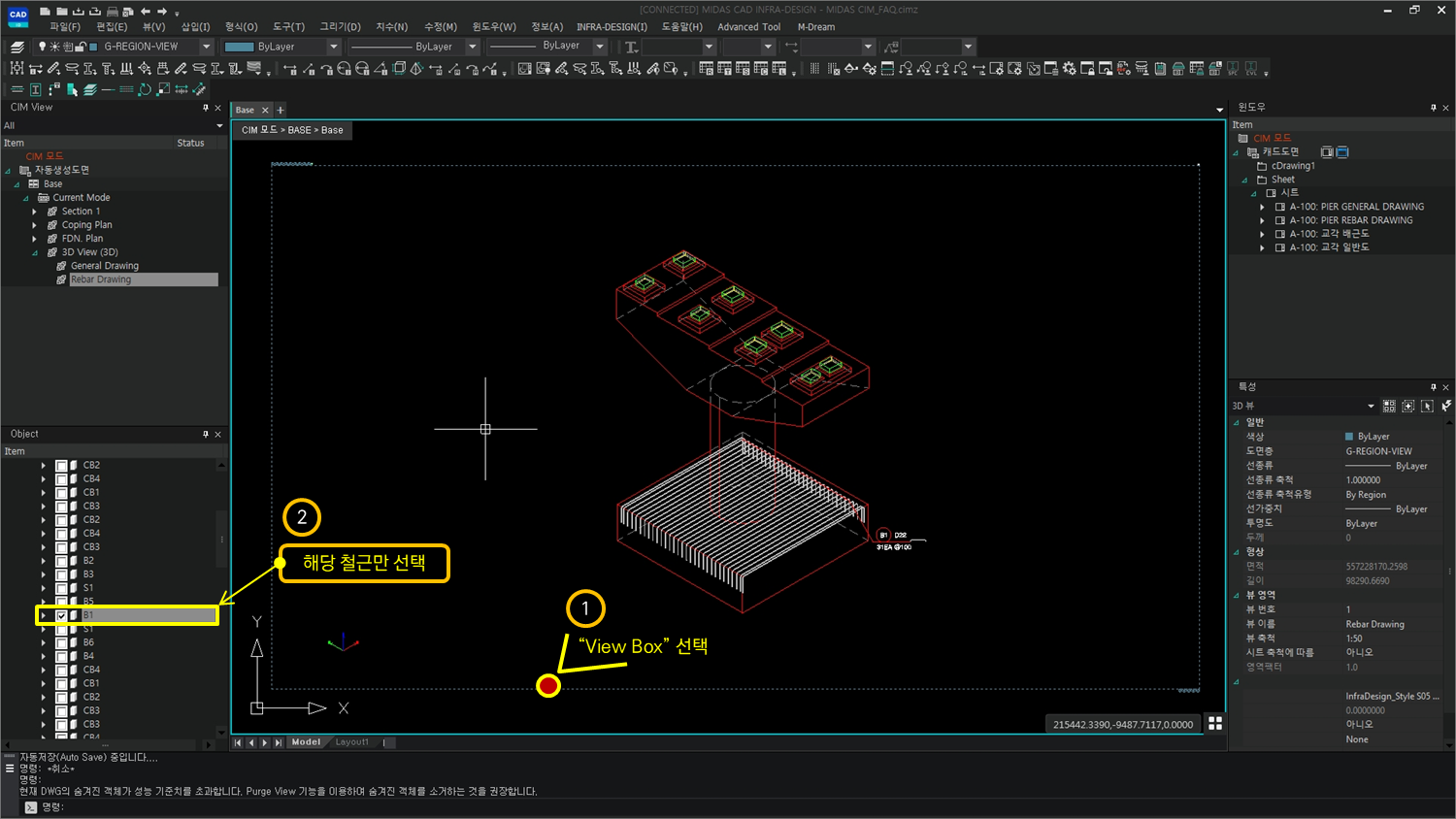

① View Box 를 Drag 하여 선택합니다.
② 철근 주석을 모두 숨김처리를 하고, 배근도 단면의 작성 목적에 따라 개별 철근 No.(번호) 를
찾아 보임 처리를 합니다.
| 그림. 6 철근 주석 생성 (1) |

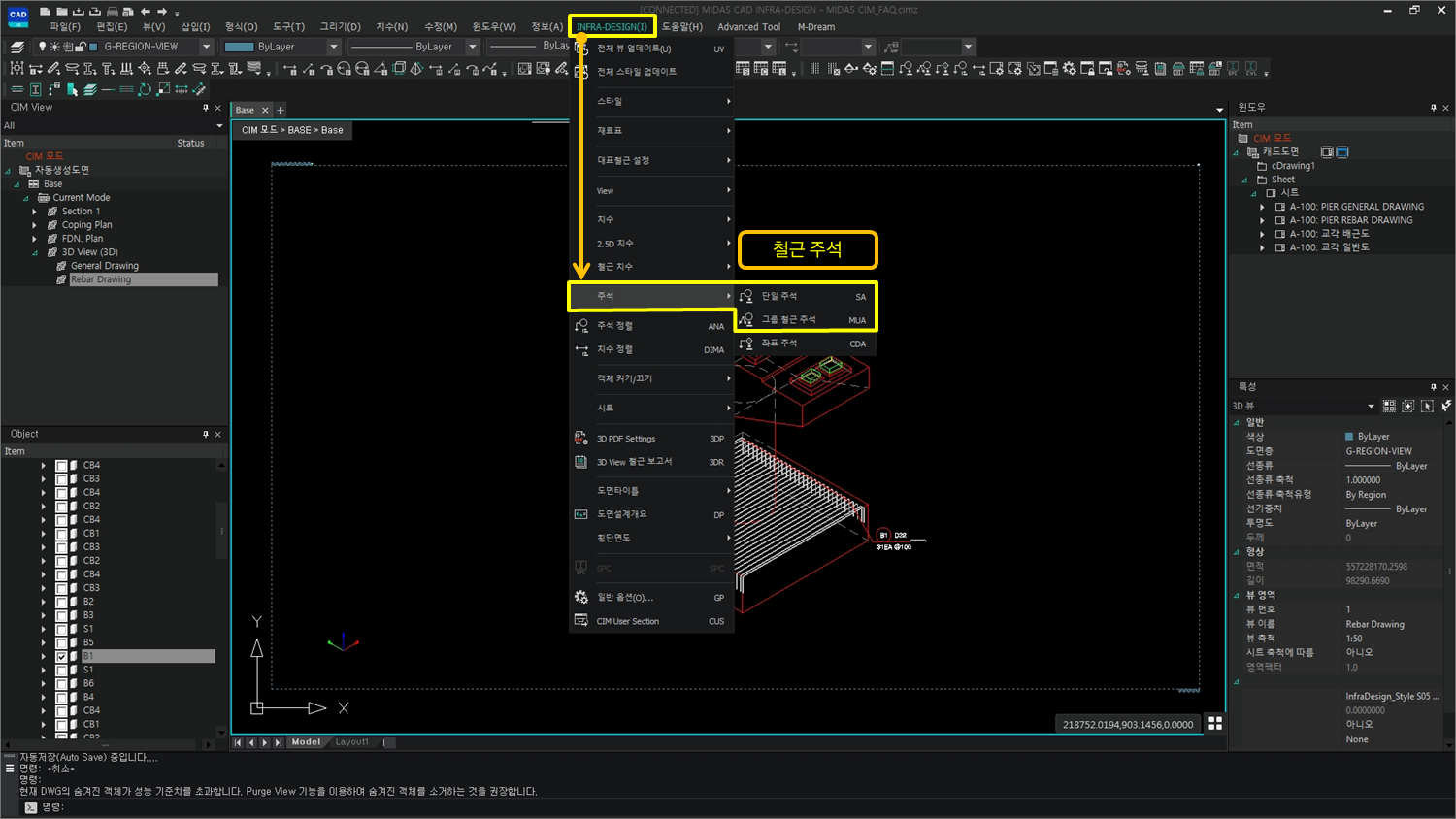

ㆍISO View로 생성된 3D 단면에서의 철근 주석의 생성 방법은 2가지로 구분되어 있습니다.
ㆍSingleAnnotation (단일 주석) / MultiAnnotation (그룹 철근 주석) 으로 구분되어 있으며.
철근 주석의 지시선 표시 범위에 따라 한개의 철근 또는 그룹화 된 전체 철근으로 구분하여 표시
되어 집니다.
| 그림. 7 철근 주석 생성 (2) |
ㆍ그림. 7의 설명의 예) 에서는 MultiAnnotation 을 이용하여 B1 철근 그룹에 대하여 철근 주석 및 범위를
표시합니다.
사용방법은 다음과 같습니다.
1. 명령어 MultiAnnotation (MUA) 입력
2. 옵션 선택 [Line(L)/Polyline(P)]
: [L] 입력 * 철근의 범위를 나타내는 범위를 선으로 그어 나타내는 옵션입니다.
3. 삽입점 지정 / 끝 점 선택 : * 철근 주석의 범위를 나타낼 시작과 끝의 위치입니다.
4. Base 점을 선택해 주세요 : * 철근 주석이 생성될 위치를 지정해 줍니다.

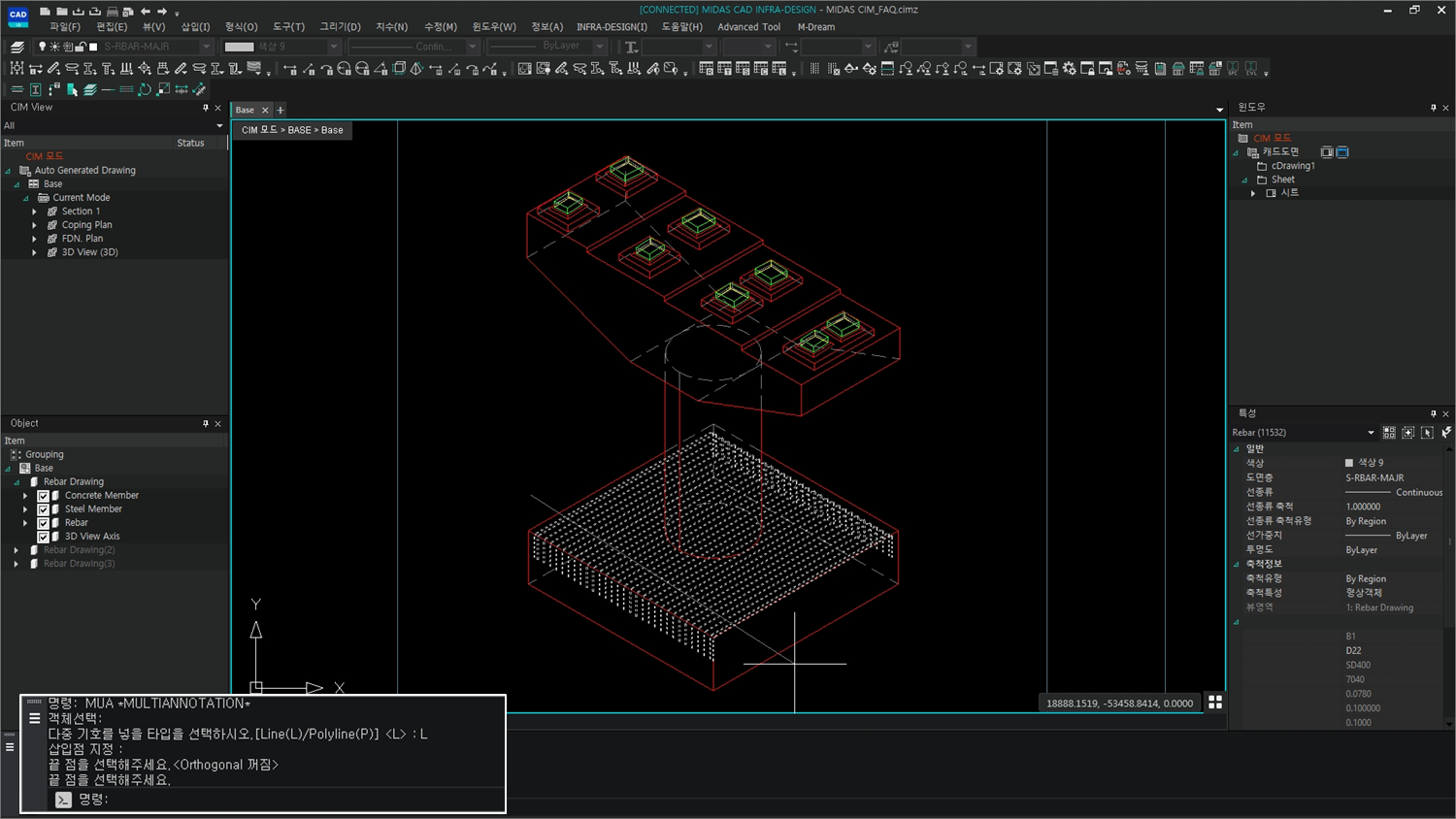

| 그림. 8 철근 주석 생성 (MultiAnnotation) |

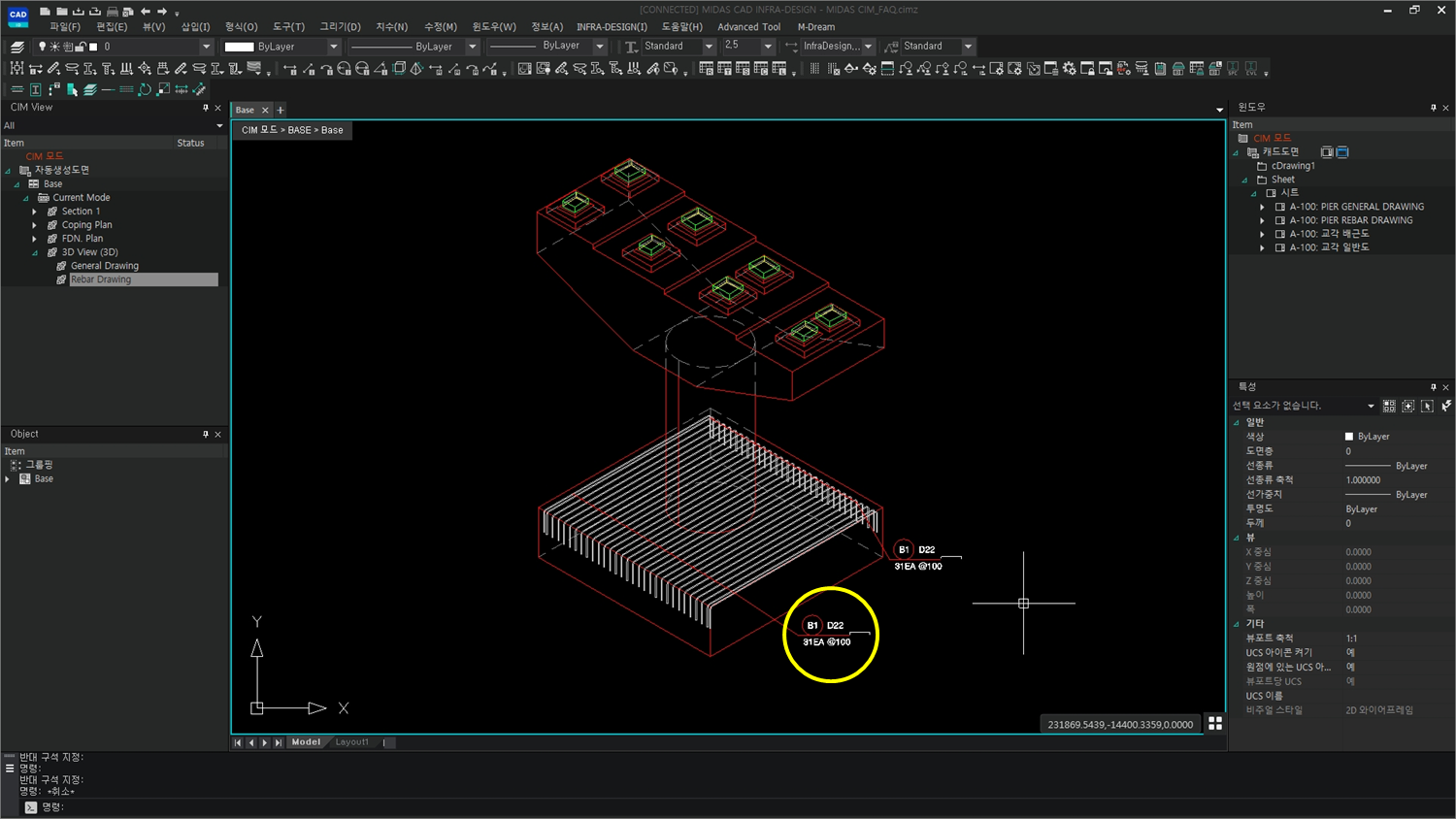

ㆍ교각 기초부 B1 철근 그룹에 대한 주석의 생성 입니다.

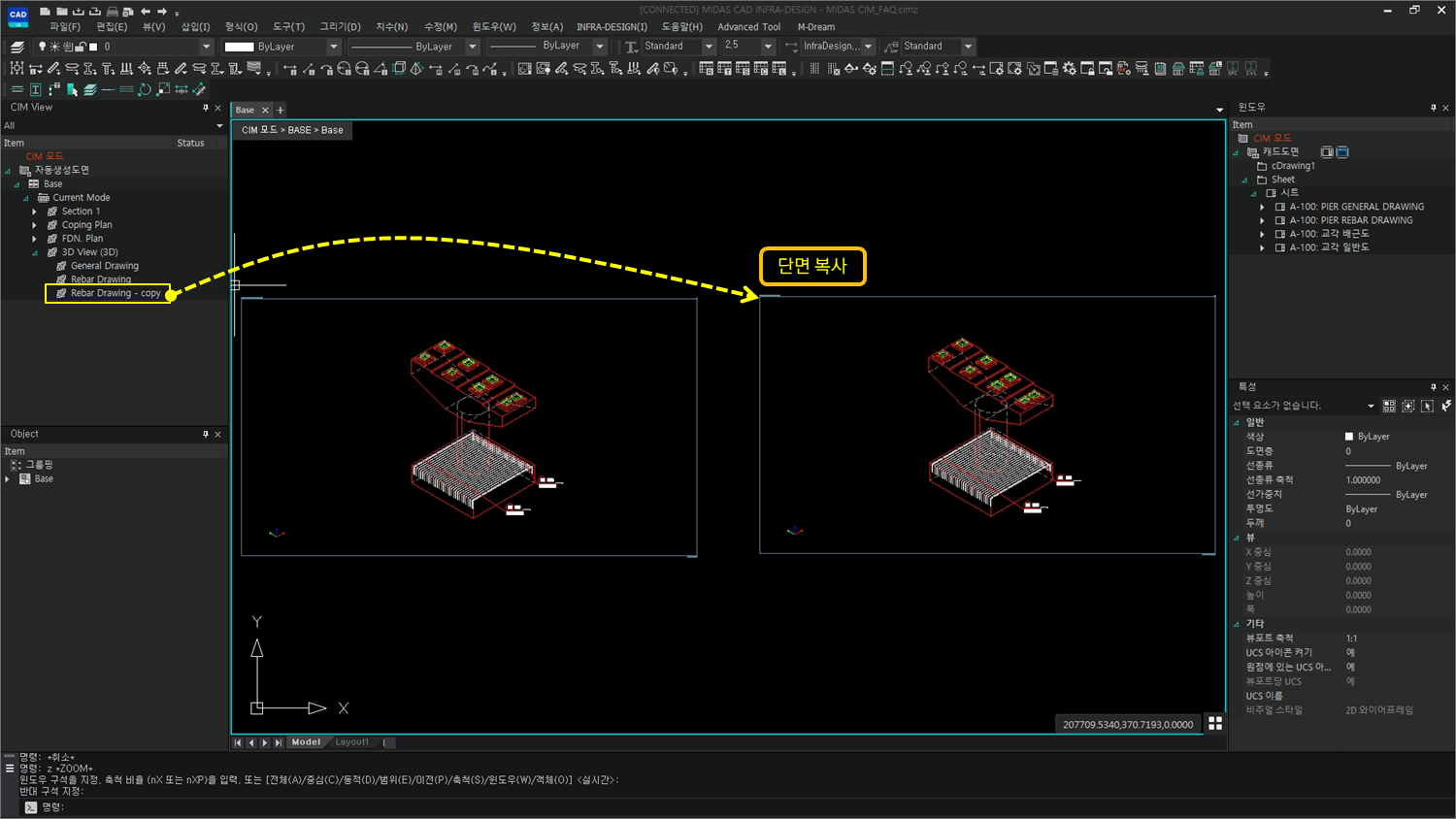

| 그림. 9 단면의 복사 |
ㆍ동일한 단면을 복사하여 기둥 철근이 보여지는 단면에 활용합니다.

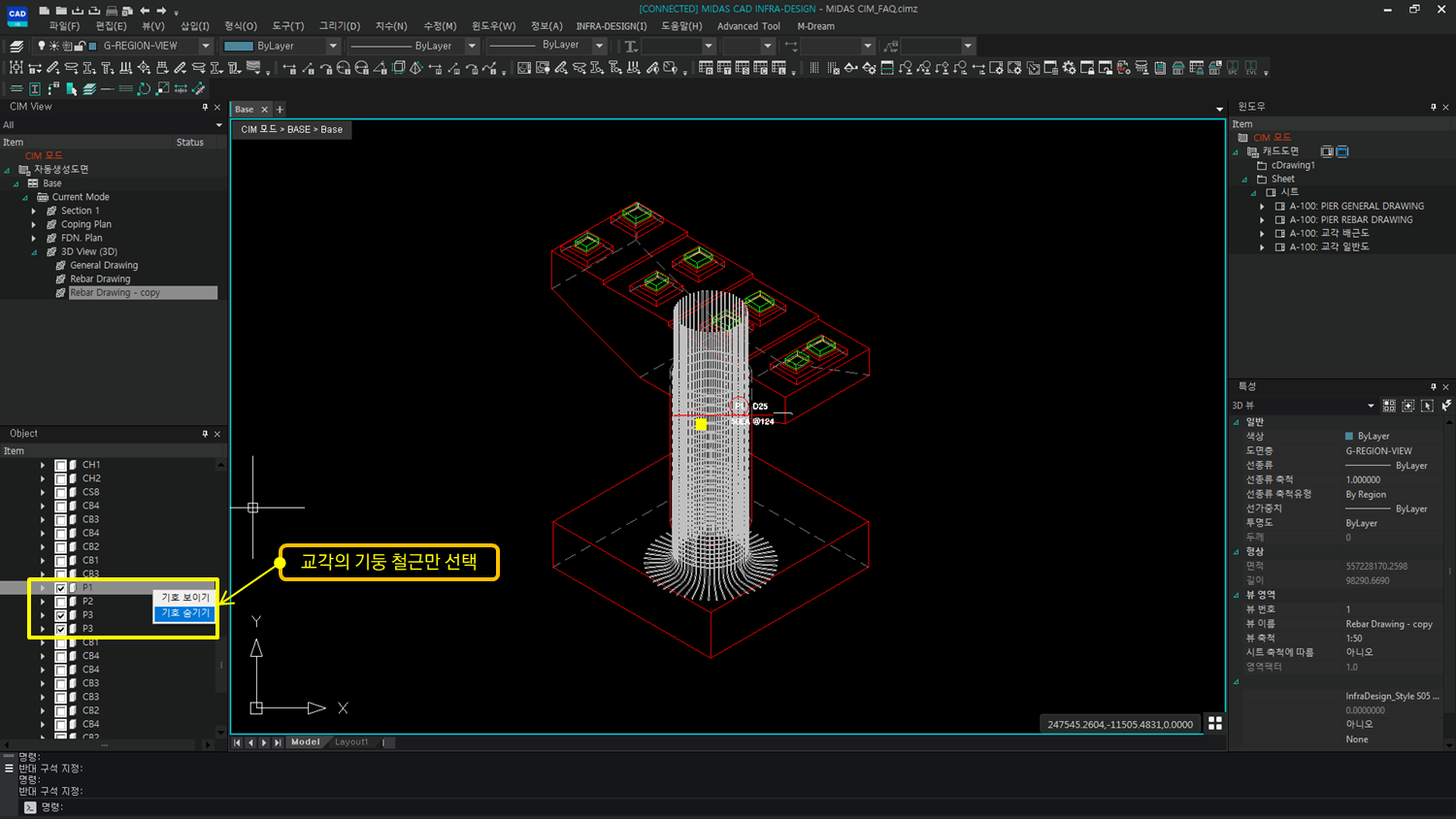

| 그림. 10 기둥부 철근 선택 및 보임 설정 |
ㆍ복사된 단면에서 기존 철근은 숨김처리 하고, 교각의 기둥 P1, P3 철근 그룹을 보임 처리합니다.
| 그림. 11 철근 주석 생성 (3) |
ㆍ여러 개의 철근이 겹쳐서 표현되는 기둥부 철근의 경우에는 SingleAnnotation (단일 주석) 기능을
활용하여 한개의 대표 철근 주석으로 표시합니다.

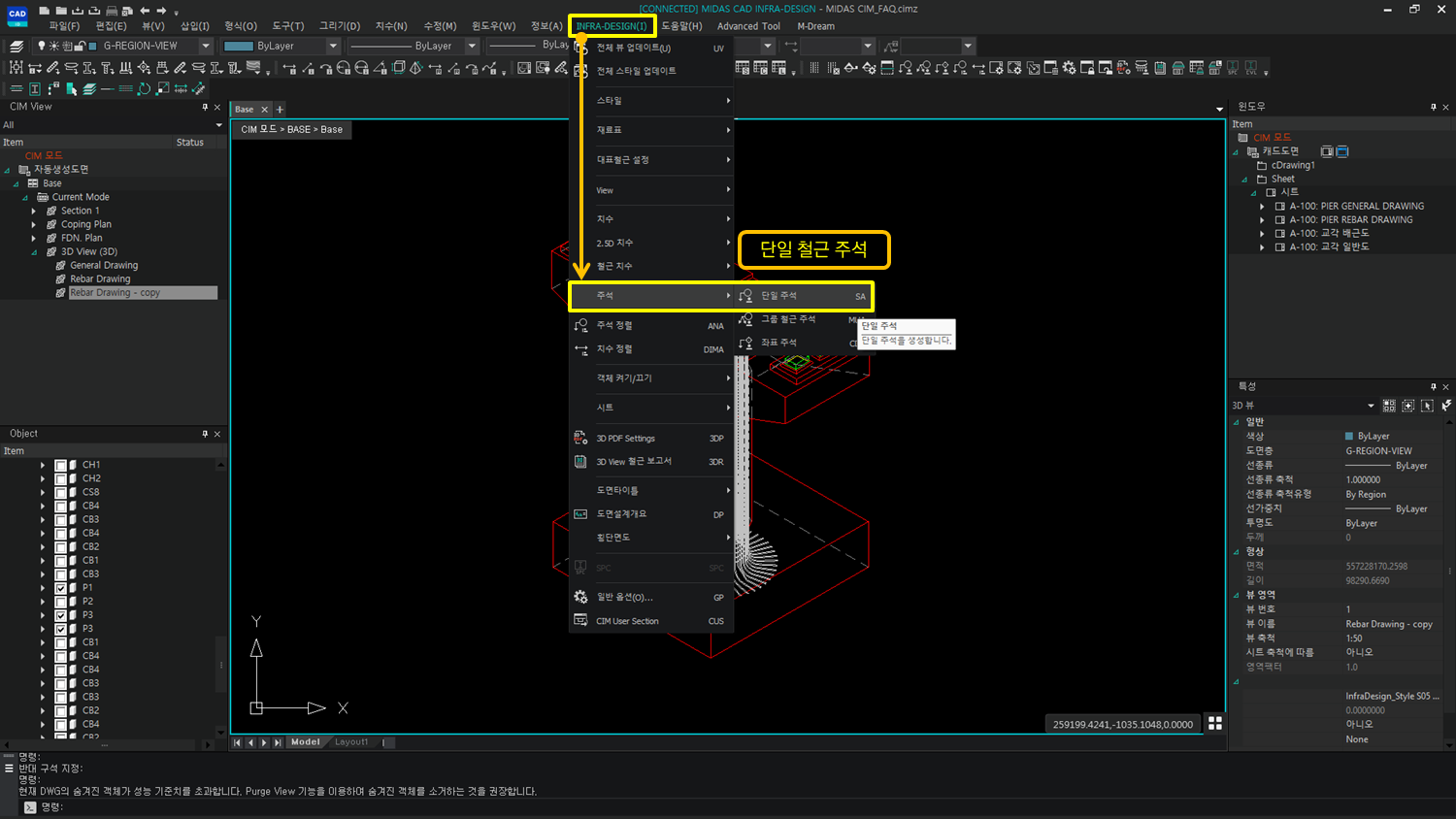

| 그림. 12 철근 주석 생성 (4) |
ㆍ설명의 예) 에서는 SingleAnnotation 을 이용하여 P1 기둥 철근 그룹에 대하여 철근 주석 및 범위를
표시합니다.
ㆍ 사용방법은 다음과 같습니다.

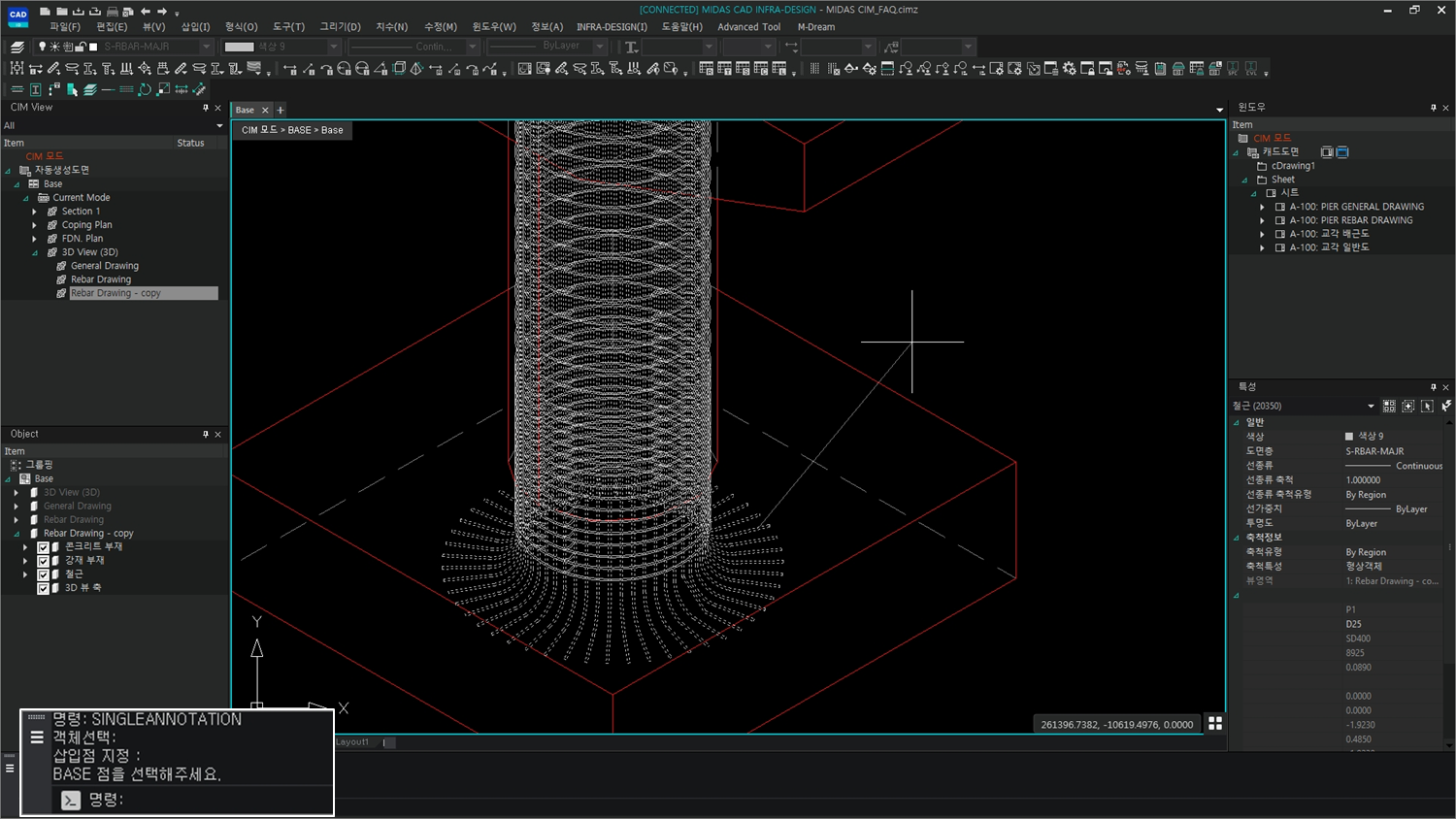

1. 명령어 SingleAnnotation (SA) 입력
2. Objet Select : * 철근 주석을 생성할 철근 그룹을 선택합니다.
3. 삽입점 지정 : * 철근 그룹 중 철근 주석이 생성될 대표 철근을 선택합니다.
4. 텍스트점 지정 : * 철근 주석이 생성될 위치를 지정해 줍니다.

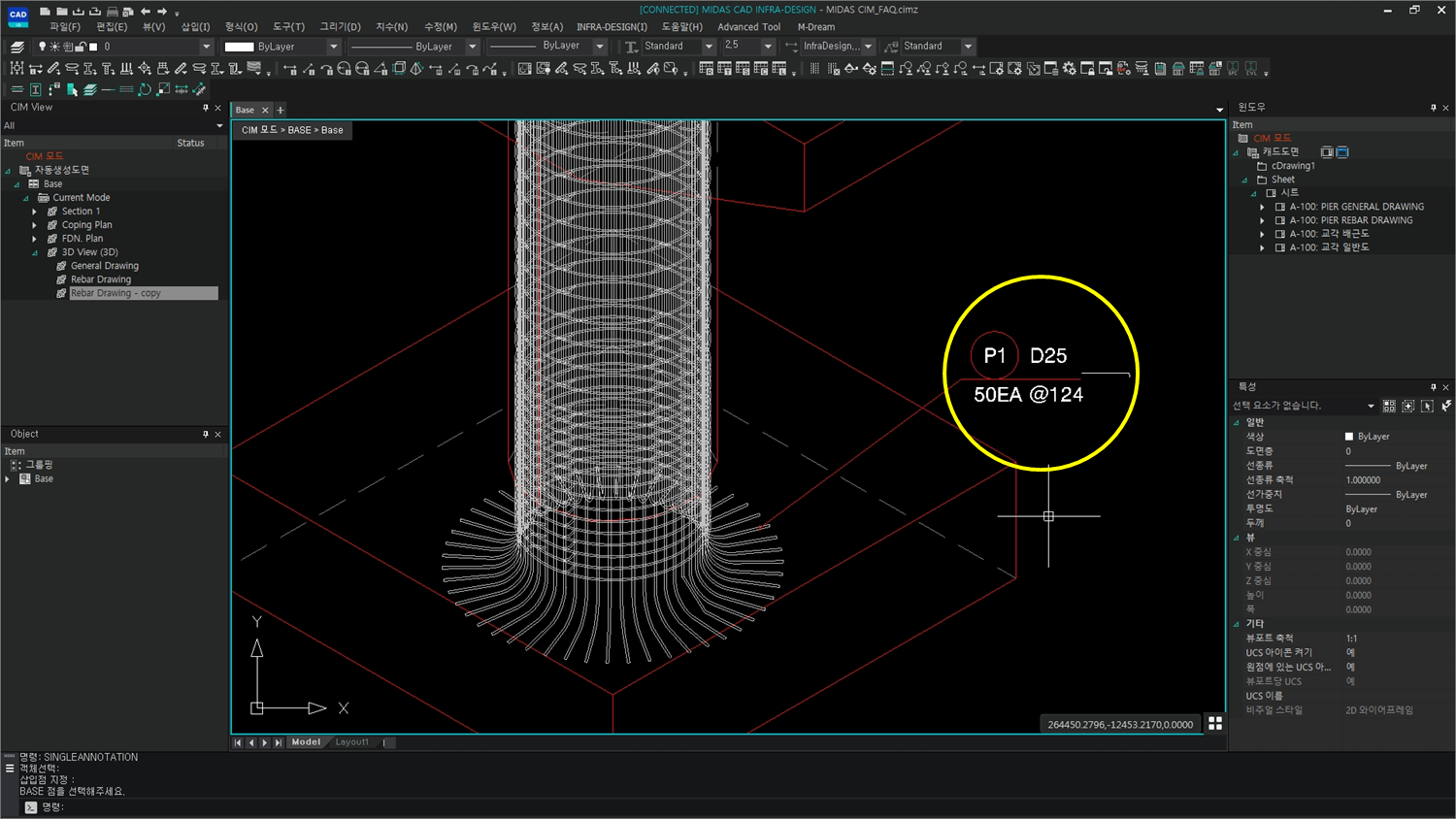

| 그림. 13 철근 주석 생성 (SingleAnnotation) |
ㆍ 기둥부 P1 철근에 대해 대표 단일 철근 주석이 생성되었습니다.
그림. 14 철근 주석의 생성 및 활용(영상)
ㆍMultiAnnotation (기초부) / SingleAnnotation (기둥부) 기능을 활용한 철근 주석의 생성 시연
영상입니다.
| 그림. 15 단면의 복사 |
ㆍ동일한 단면을 복사하여 코핑부 철근이 보여지는 단면에 활용합니다.
| 그림. 16 대표 철근 설정 방법 (1) |
ㆍ여러 철근이 모델링 된 ISO View 에서는 시인성을 위하여 그룹화 된 철근 중 대표 철근을 선택한 보임
처리가 가능합니다.

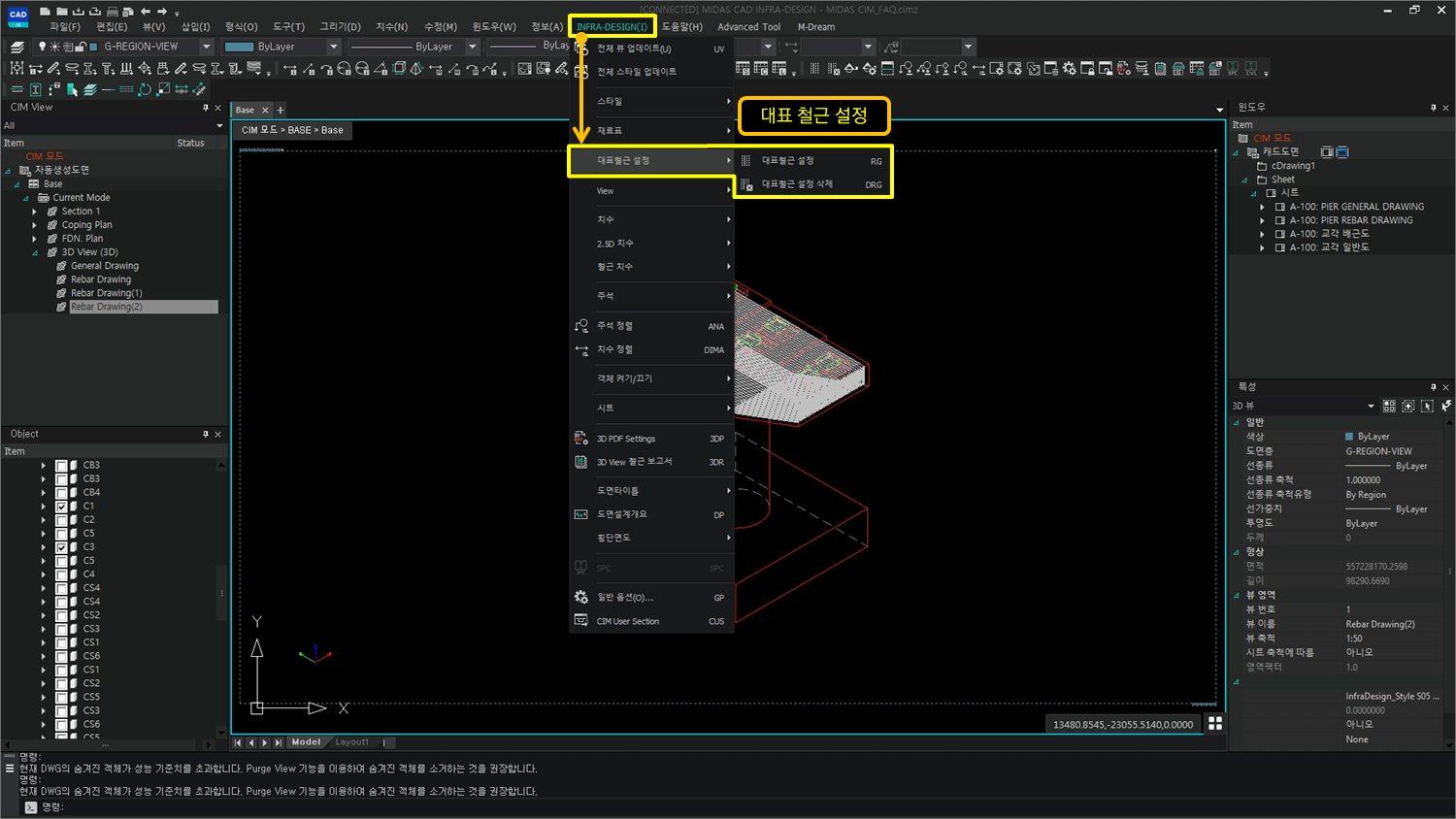

ㆍ대표철근은 INFRA-DESIGN > Rebar Group Setting (대표철근 설정) > Rebar Group Setting
(대표철근 설정)을 선택하거나 단축명령어 RG 를 입력합니다.
| 그림. 17 대표 철근 설정 방법 (2) |

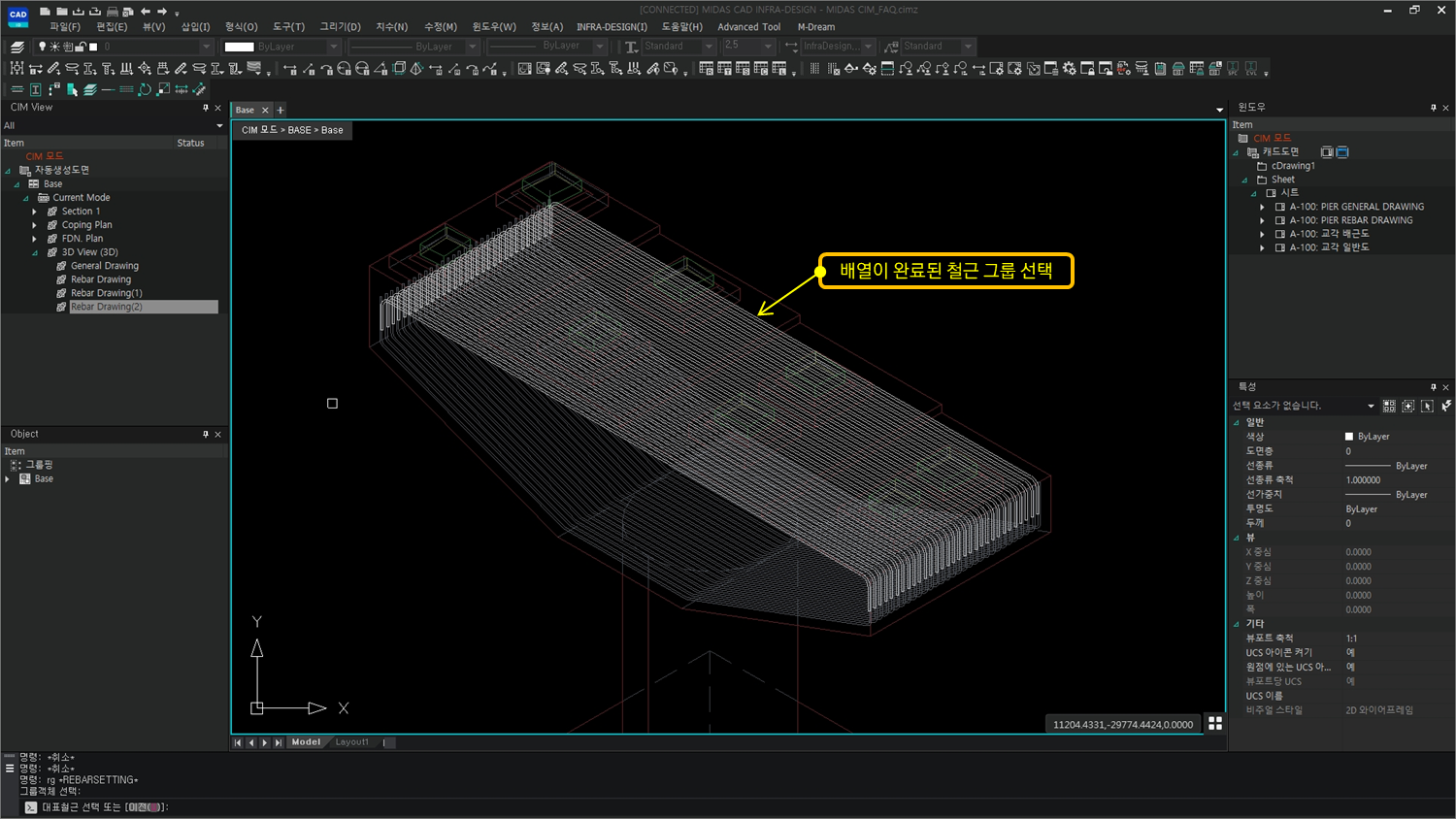

ㆍSelect group object : *대표 철근 그룹을 선택합니다.
| 그림. 18 대표 철근 설정 방법 (3) |

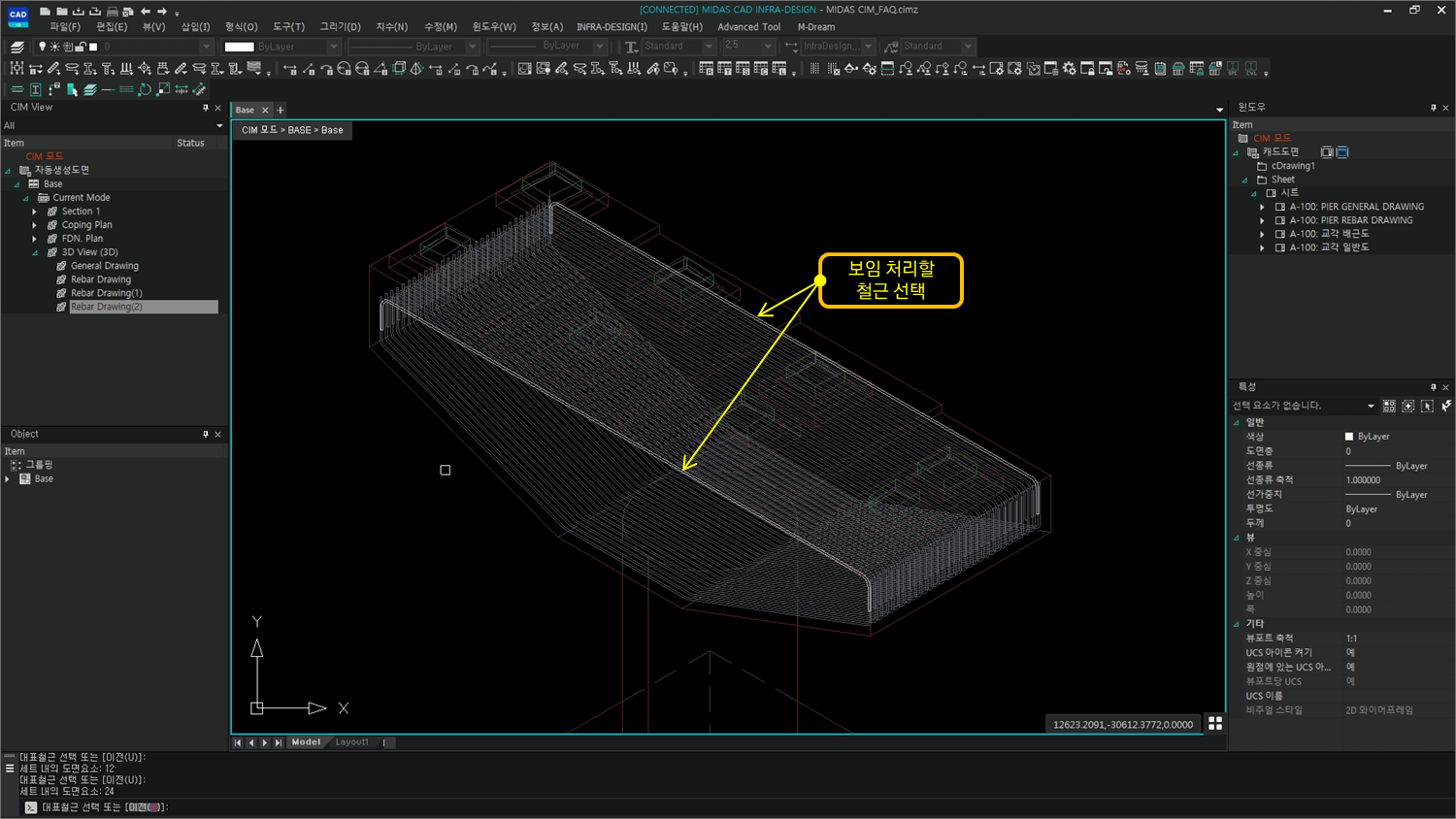

ㆍSelect representative Rebar or [Undo(U)]: * 대표 철근으로 보임처리 할 철근들을 선택합니다.

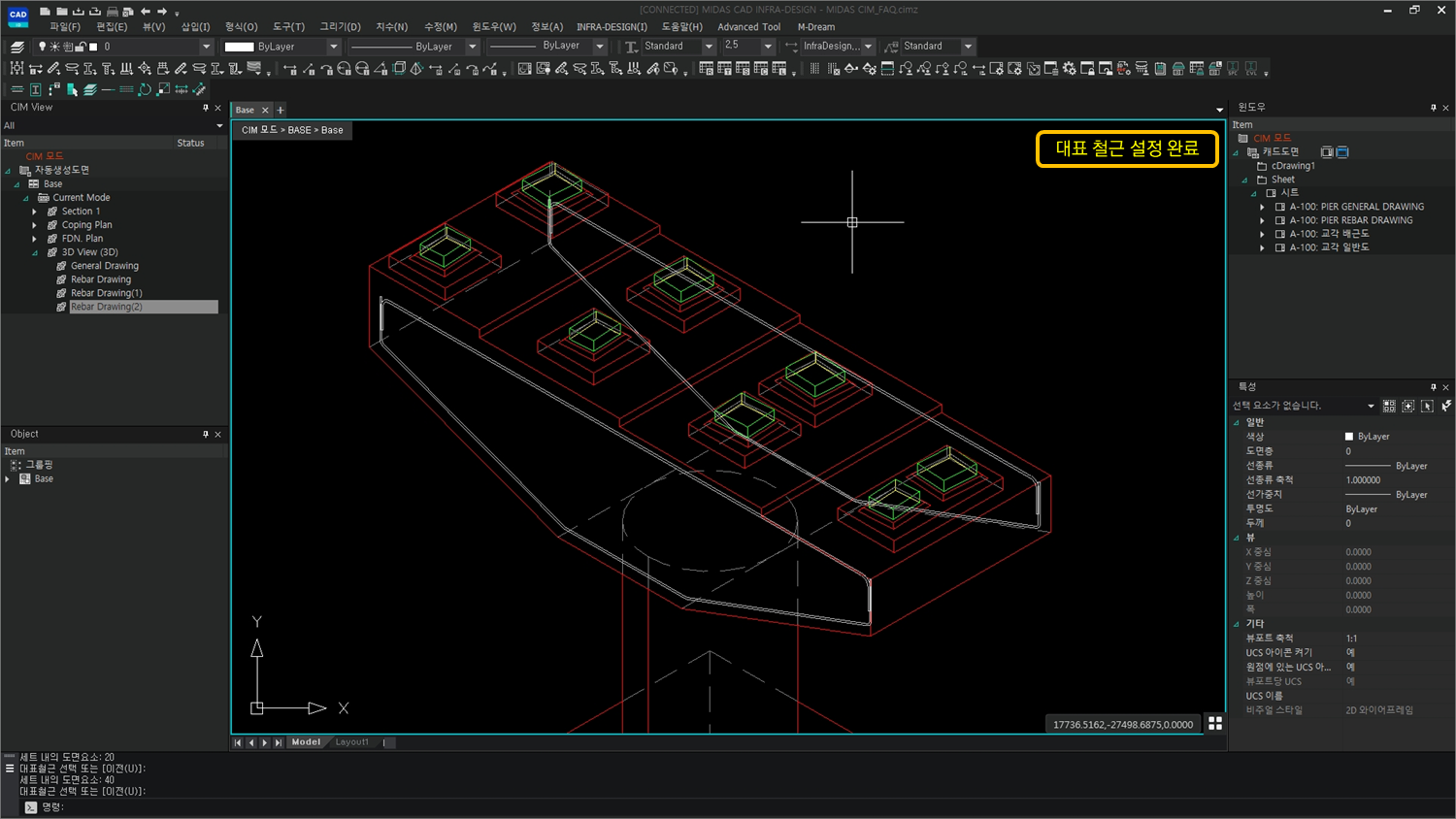

| 그림. 19 코핑부 대표 철근 설정 |
ㆍ교각의 코핑부 철근에 대한 대표 철근 설정이 되었습니다.

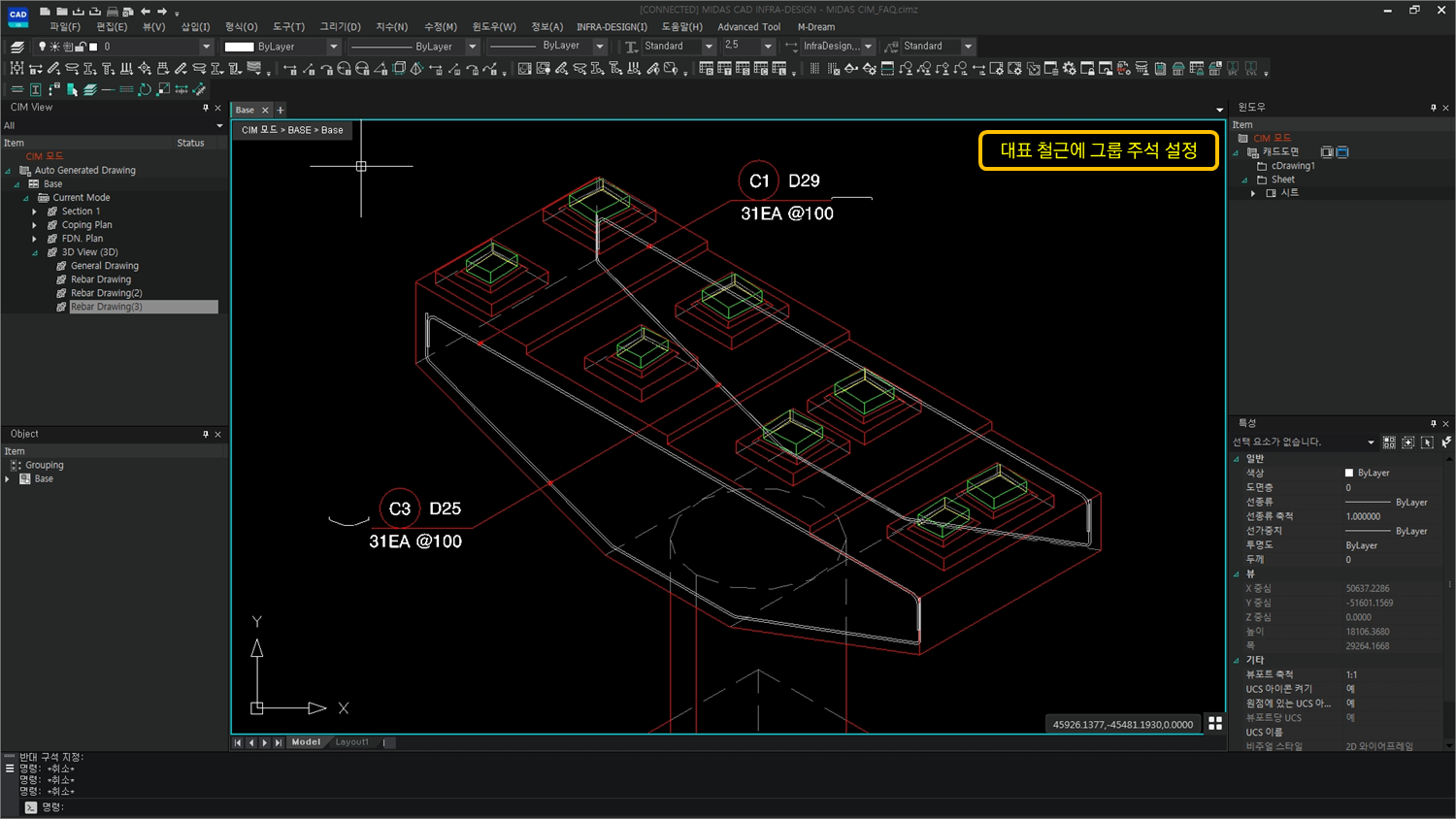

| 그림. 20 철근 주석의 생성 |
ㆍ사용자 환경에 따라 철근 주석을 생성합니다.
그림. 21 대표 철근 설정 (영상)
ㆍ대표 철근 설정 시연 영상입니다.

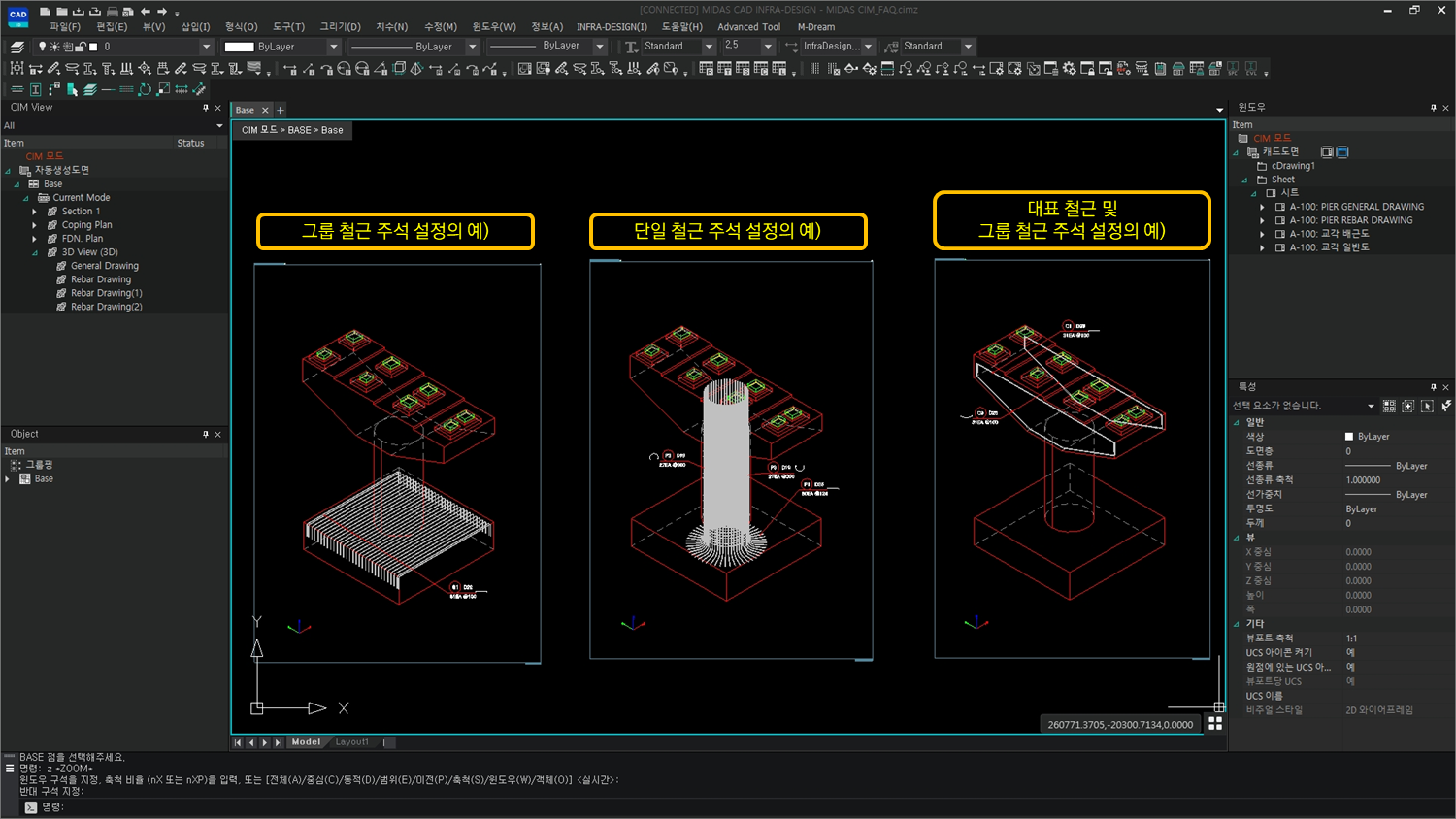

| 그림. 22 3D 단면을 활용한 철근 주석 생성 방법의 예) |
ㆍEX.1 교각의 기초부에 Multi rebar Annotaion (그룹 철근 주석) 기능을 활용한 단면의 예) 입니다.
ㆍEX.2 교각의 기둥부에 Single rebar Annotaion (단일 철근 주석) 기능을 활용한 단면의 예) 입니다.
ㆍEX.3 교각의 코핑부에 Specify representative Rebar (대표 철근) 과 Multi rebar Annotaion
(그룹 철근 주석) 기능을 활용한 단면의 예) 입니다.
| 그림. 23 도면의 구성 (배근도) |
ㆍ그림.1 ~ 그림.23 까지의 내용을 참고하여 도면화 할 단면을 생성합니다.
ㆍ사용할 도곽을 구성하여 CAD View Mode 모델 공간으로 이동합니다.
참조링크 [CAD ID] Sheet(도곽) 생성 방법
ㆍ설명의 예) 에서는 [CAD ID] 2D 도면 작성 방법 (배근도, Rebar Drawing)에서 적용한 도곽을 복사하여
적용 하였습니다.
ㆍCIM View 모델 공간에 있는 단면을 Drag & Drop 하여 도곽에 배치해 줍니다.
ㆍ사용자 도면 구성에 따라 단면을 배치하고, 도면의 타이틀 및 심볼을 추가하여 도면을 작성합니다.
